公開番号2025054867
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023164060
出願日2023-09-26
発明の名称便器
出願人パナソニックIPマネジメント株式会社
代理人弁理士法人北斗特許事務所
主分類A47K 11/04 20060101AFI20250331BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】排泄物が収容された密封体の露出を抑えて、清潔感の向上を図ることができる便器を提供する。
【解決手段】便器1は、内部に収納空間S1を有し、上面に収納空間S1に連通する上面開口部2400を有し、側面に収納空間S1に連通する側面開口部2311を有する便器本体2と、便器本体2の上面開口部2400の上に設置された便座3と、便座3及び上面開口部2400を覆うことができる便蓋4と、便座3の下方に位置し、使用者の排泄物を受ける袋10の口100が着脱可能に取り付けられる袋取付部14と、収納空間S1のうち袋取付部14の下方に配置された受け皿5と、袋10の口100を密封することができる密封装置15と、側面開口部2311を開閉する蓋6と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
内部に収納空間を有し、上面に前記収納空間に連通する上面開口部を有し、側面に前記収納空間に連通する側面開口部を有する便器本体と、
前記便器本体の前記上面開口部の上方に設置される便座と、
前記便座及び前記上面開口部を覆うことができる便蓋と、
前記便座の下方に位置し、使用者の排泄物を受ける袋の口が着脱可能に取り付けられる袋取付部と、
前記収納空間のうち前記袋取付部の下方に配置される受け皿と、
前記袋の前記口を密封することができる密封装置と、
前記側面開口部を開閉する蓋と、を備える、
便器。
続きを表示（約 340 文字）【請求項２】
前記受け皿は、前記袋取付部に取り付けられた状態の前記袋の底面が載る位置に配置されている、
請求項１に記載の便器。
【請求項３】
前記受け皿の上面は、
前記上面における最下部を構成する最下面と、
前記最下面を囲むように位置し、前記最下面に向かって下り傾斜した複数の傾斜面と、を有する、
請求項２に記載の便器。
【請求項４】
前記複数の傾斜面は、前記最下面を三方向から囲む３つの傾斜面を含む、
請求項３に記載の便器。
【請求項５】
前記側面開口部は、前記便座に着座した使用者から見て、前記便器本体の前側の面に設けられている、
請求項１から４のいずれか一項に記載の便器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、便器に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１には、便座の開口部の下方に配置された筒状のフィルムの内部に、使用者の排泄物が収容された後、排泄物が収容されたフィルムを密封装置で密封するポータブルトイレが記載されている。
【０００３】
このポータブルトイレの下方の床面にはトレイが載置されており、排泄物が収容された密封体は、このトレイで受けられる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－４９３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、特許文献１に記載のポータブルトイレでは、トレイ上の密封体が露出して、清潔感に欠けるといった問題があった。
【０００６】
上記事情に鑑みて、本開示は、排泄物が収容された密封体の露出を抑えて、清潔感の向上を図ることができる便器を提供することを、目的とする。
【課題を解決するための手段】
【０００７】
本開示に係る一態様の便器は、内部に収納空間を有し、上面に前記収納空間に連通する上面開口部を有し、側面に前記収納空間に連通する側面開口部を有する便器本体と、前記便器本体の前記上面開口部の上方に設置される便座と、を備える。一態様の便器は更に、前記便座と前記上面開口部を覆うことができる便蓋と、前記便座の下方に位置し、使用者の排泄物を受ける袋の口が着脱可能に取り付けられる袋取付部と、前記収納空間のうち前記袋取付部の下方に配置される受け皿と、を備える。一態様の便器は更に、前記袋の口を密封することができる密封装置と、前記側面開口部を開閉する蓋と、を備える。
【発明の効果】
【０００８】
本開示に係る一態様の便器では、排泄物が収容された密封体の露出を抑えて、清潔感の向上を図ることができる。
【図面の簡単な説明】
【０００９】
図１は、本開示に係る一実施形態の便器を示す斜視図である。

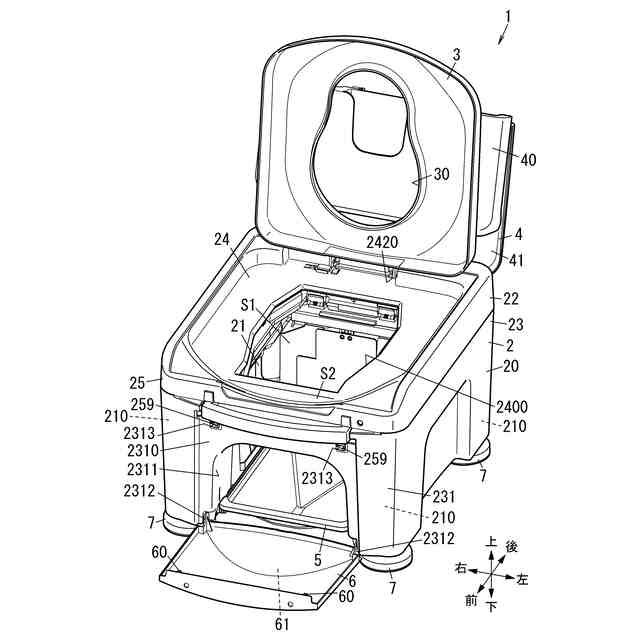

図２は、同上の便器の便座、便蓋、及び前側の蓋を開いた状態を示す斜視図である。
図３は、同上の便器に、使用者の排泄物を受ける袋を取り付けた状態を示す斜視図である。
図４は、同上の便器が便器用手すりに固定された設置状態の一例を示す斜視図である。

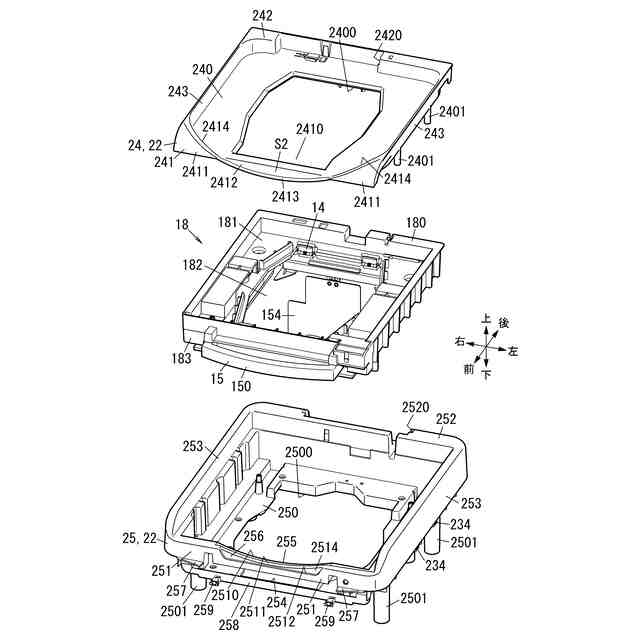

図５は、同上の便器が備える便器本体の一部を示す分解斜視図である。
図６は、同上の便器本体の残りの部分を示す分解斜視図である。

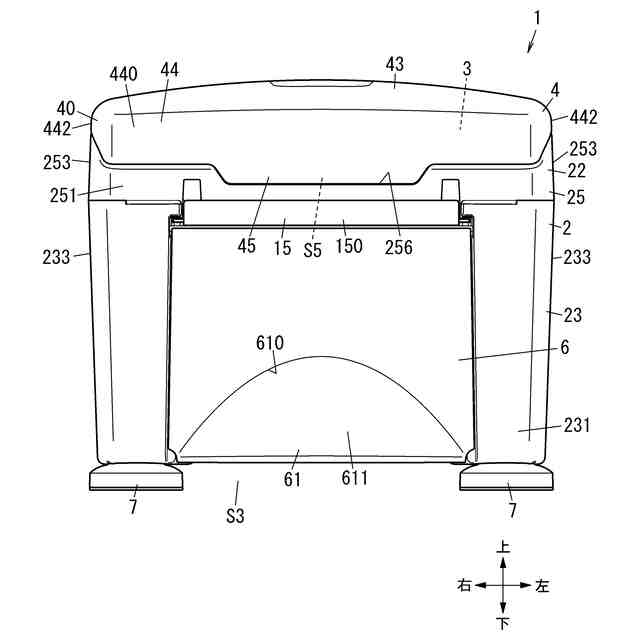

図７は、同上の便器を示す正面図である。
図８は、同上の便器を示す右の側面図である。
図９は、同上の便器を示す背面図である。
図１０は、同上の便器を示す平面図である。
図１１は、同上の便器を示す底面図である。
図１２は、図１０のＡ－Ａ線における断面図である。
図１３は、同上の便器本体の下パーツを下側から示す斜視図である。
図１４は、同上の便器本体が有するフレーム部の脚取付部を示す断面図である。
図１５は、同上の脚取付部と脚を示す分解斜視図である。
図１６は、同上の便器と便器用手すりの設置状態を示す背面図である。
図１７は、同上の便器と便器用手すりとを固定する固定部材を示す斜視図である。
図１８Ａは、同上の固定部材を示す平面図であり、図１８Ｂは、同上の固定部材を示す底面図であり、図１８Ｃは、同上の固定部材を示す側面図である。
図１９は、同上の固定部材の変形例１を示す底面図である。
図２０Ａは、同上の固定部材の変形例２を示す平面図であり、図２０Ｂは、同上の変形例２を示す側面図であり、図２０Ｃは、同上の変形例２を示す背面図である。
図２１Ａは、同上の固定部材の変形例３を示す平面図であり、図２１Ｂは、同上の変形例３を示す側面図であり、図２１Ｃは、同上の変形例３を示す背面図である。
図２２は、同上の便器の袋取付部を示す斜視図であり、便器本体の内パーツ、便座、及び便蓋の図示を省略した図である。
図２３は、同上の便器の袋取付部を示す他の斜視図である。
図２４Ａは、同上の便器が備える受け皿を示す斜視図であり、図２４Ｂは、同上の受け皿を示す側面図であり、図２４Ｃは、同上の受け皿を示す正面図である。
図２５は、同上の便器用手すりを単独で示す斜視図である。
【発明を実施するための形態】
【００１０】
（一実施形態）
１．概要
図１から図３に示す一実施形態の便器１は、内部に収納空間Ｓ１を有し、上面に収納空間Ｓ１に連通する上面開口部２４００を有し、側面に収納空間Ｓ１に連通する側面開口部２３１１を有する便器本体２と、を備える。この便器１は、便器本体２の上面開口部２４００の上方に設置される便座３と、便座３及び上面開口部２４００を覆うことができる便蓋４と、便座３の下方に位置し、使用者の排泄物を受ける袋１０の口１００が着脱可能に取り付けられる袋取付部１４と、を備える。この便器１は、収納空間Ｓ１のうち袋取付部１４の下方に配置される受け皿５と、袋１０の口１００を密封することができる密封装置１５と、側面開口部２３１１を開閉する蓋６と、を備える。
（【００１１】以降は省略されています）
