公開番号2025054812
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023163971
出願日2023-09-26
発明の名称電子写真感光体、プロセスカートリッジ及び画像形成装置
出願人富士フイルムビジネスイノベーション株式会社
代理人弁理士法人太陽国際特許事務所
主分類G03G 5/147 20060101AFI20250331BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】電荷輸送層からの表面保護層の剥がれが抑制される電子写真感光体の提供。
【解決手段】導電性基体と、前記導電性基体の上に設けられた電荷発生層と、前記電荷発生層の上に設けられた電荷輸送層と、前記電荷輸送層の上に設けられた表面保護層と、を有し、前記電荷輸送層は、膜厚が8μm以上25μm以下であり、前記表面保護層は、膜厚が10μm以下であり、かつ、特定の式(X1)で表される単位及び特定の式(X2)で表される単位の少なくとも一方を有する樹脂(X)と、反応性基及び電荷輸送性骨格を同一分子内に有する反応性基含有電荷輸送材料と、を含む組成物の硬化膜である、電子写真感光体。
【選択図】なし
特許請求の範囲【請求項１】
導電性基体と、
前記導電性基体の上に設けられた電荷発生層と、
前記電荷発生層の上に設けられた電荷輸送層と、
前記電荷輸送層の上に設けられた表面保護層と、
を有し、
前記電荷輸送層は、膜厚が８μｍ以上２５μｍ以下であり、
前記表面保護層は、膜厚が１０μｍ以下であり、かつ、下記の式（Ｘ１）で表される単位及び式（Ｘ２）で表される単位の少なくとも一方を有する樹脂（Ｘ）と、反応性基及び電荷輸送性骨格を同一分子内に有する反応性基含有電荷輸送材料と、を含む組成物の硬化膜である、
電子写真感光体。
JPEG
82
107
式（Ｘ１）において、Ｒ
１０１
、Ｒ
１０２
及びＲ
１０３
はそれぞれ独立に水素原子又は炭素数１以上５以下のアルキル基であり、Ｌ
１０１
は単結合、炭素数１以上５以下のアルキレン基、－Ｏ－、－Ｃ（＝Ｏ）－、－Ｃ（＝Ｏ）Ｏ－、置換基を有していてもよい芳香環、又はこれらの組み合わせであり、Ｌ
１０２
は単結合、炭素数１以上５以下のアルキレン基、－Ｏ－、－Ｃ（＝Ｏ）－、－Ｃ（＝Ｏ）Ｏ－、又はこれらの組み合わせであり、Ｒ
１０４
及びＲ
１０５
はそれぞれ独立に炭素数１以上５以下のアルキル基であり、ｎは０以上３００以下の整数であり、Ｒ
１０６
、Ｒ
１０７
及びＲ
１０８
はそれぞれ独立に炭素数１以上５以下のアルキル基、又は－Ｏ－[Ｓｉ(Ｒ
１０９
)(Ｒ
１１０
)Ｏ]
ｍ
－Ｓｉ(Ｒ
１１１
)(Ｒ
１１２
)(Ｒ
１１３
)であり、Ｒ
１０９
、Ｒ
１１０
、Ｒ
１１１
、Ｒ
１１２
及びＲ
１１３
はそれぞれ独立に炭素数１以上５以下のアルキル基であり、ｍは０以上２０以下の整数である。

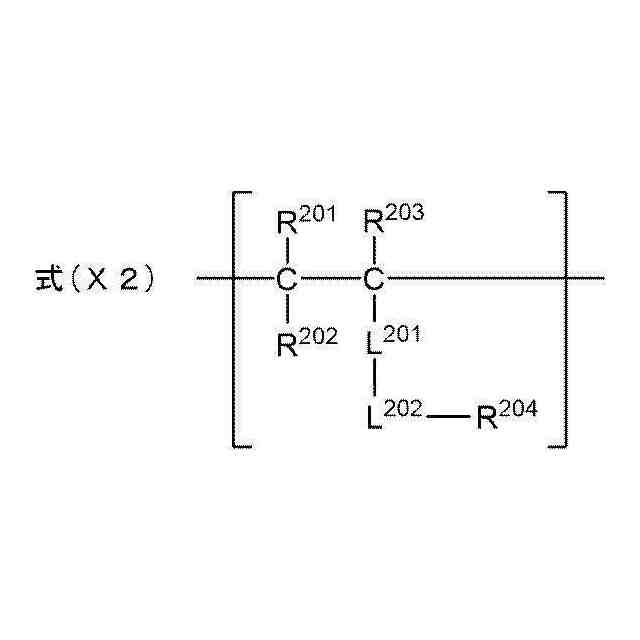

式（Ｘ２）において、Ｒ
２０１
、Ｒ
２０２
及びＲ
２０３
はそれぞれ独立に水素原子又は炭素数１以上５以下のアルキル基であり、Ｌ
２０１
は単結合、炭素数１以上５以下のアルキレン基、－Ｏ－、－Ｃ（＝Ｏ）－、－Ｃ（＝Ｏ）Ｏ－、置換基を有していてもよい芳香環、又はこれらの組み合わせであり、Ｌ
２０２
は単結合、炭素数１以上５以下のアルキレン基、－Ｏ－、－Ｃ（＝Ｏ）－、－Ｃ（＝Ｏ）Ｏ－、又はこれらの組み合わせであり、Ｒ
２０４
は炭素数６以上３０以下のアルキル基である。
続きを表示（約 930 文字）【請求項２】
前記電荷輸送層の膜厚Ｔ
ＣＴ
（μｍ）と、前記表面保護層の膜厚Ｔ
ＯＶＣ
（μｍ）との比（Ｔ
ＣＴ
／Ｔ
ＯＶＣ
）が１．４２以上２５以下である、請求項１に記載の電子写真感光体。
【請求項３】
前記電荷輸送層の膜厚が８μｍ以上２０μｍ以下である、請求項１に記載の電子写真感光体。
【請求項４】
前記電荷輸送層の膜厚が９μｍ以上２０μｍ以下である、請求項３に記載の電子写真感光体。
【請求項５】
前記表面保護層の膜厚が１μｍ以上１０μｍ以下である、請求項１に記載の電子写真感光体。
【請求項６】
前記表面保護層の膜厚が５μｍ以上９μｍ以下である、請求項５に記載の電子写真感光体。
【請求項７】
請求項１～請求項６のいずれか１項に記載の電子写真感光体を備え、
画像形成装置に着脱するプロセスカートリッジ。
【請求項８】
請求項１～請求項６のいずれか１項に記載の電子写真感光体と、
前記電子写真感光体の表面を帯電する帯電装置と、
帯電した前記電子写真感光体の表面に静電潜像を形成する静電潜像形成装置と、
トナーを含む現像剤により、前記電子写真感光体の表面に形成された静電潜像を現像してトナー像を形成する現像装置と、
前記トナー像を記録媒体の表面に転写する転写装置と、
を備える画像形成装置。
【請求項９】
前記転写装置は、
中間転写ベルトと、
前記中間転写ベルトの外周面に接触し、当該外周面をクリーニングするブレードと、
像保持体の表面に形成されたトナー像を前記中間転写ベルトの外周面に、線圧１７ｇ／ｃｍ以下の転写圧力で一次転写する一次転写部材を有する一次転写装置と、
前記中間転写ベルトの外周面に接触して配置され、前記中間転写ベルトの外周面に転写された前記トナー像を記録媒体の表面に二次転写する二次転写部材を有する二次転写装置と、
を備える、請求項８に記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子写真感光体、プロセスカートリッジ及び画像形成装置に関する。
続きを表示（約 3,600 文字）【背景技術】
【０００２】
特許文献１には、「帯電部により帯電された感光体表面を露光して当該感光体上に静電潜像を作像し、作像された静電潜像を現像してトナー像を形成した後、当該感光体上のトナー像を被転写体に転写し、当該転写後の感光体表面を清掃部材により清掃する画像形成装置であって、前記帯電部は、前記感光体表面に接触する接触帯電方式によるものであり、前記感光体は、感光層上に当該感光層よりも硬度が高い保護層が設けられ、前記清掃部材は、先端が前記感光体表面に当接する金属製のクリーニングブレードであることを特徴とする画像形成装置」が開示されている。
【０００３】
特許文献２には、「ポリアミノエーテル及び溶媒を含むことを特徴とする有機感光体のオーバーコート層形成用組成物」が開示されている。
【０００４】
特許文献３には、「ポリアミノエーテル，電子輸送物質及びアルコール系溶媒を含むことを特徴とする，有機感光体のオーバーコート層形成用コーティング組成物」が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１６－１６１６６８号公報
特開２００４－１３９０２２号公報
特開２００４－１３３４７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
従来の積層型感光層及び表面保護層を有する電子写真感光体では、電荷輸送層からの表面保護層の剥がれが生じることがあった。
本開示では、電荷輸送層の膜厚が２５μｍ超えである場合、又は、表面保護層の膜厚が１０μｍ超えである場合に比べて、電荷輸送層からの表面保護層の剥がれが抑制される電子写真感光体を提供することを課題とする。
【課題を解決するための手段】
【０００７】
前記課題を解決するための具体的手段には、下記の態様が含まれる。
【０００８】
＜１＞導電性基体と、
前記導電性基体の上に設けられた電荷発生層と、
前記電荷発生層の上に設けられた電荷輸送層と、
前記電荷輸送層の上に設けられた表面保護層と、
を有し、
前記電荷輸送層は、膜厚が８μｍ以上２５μｍ以下であり、
前記表面保護層は、膜厚が１０μｍ以下であり、かつ、下記の式（Ｘ１）で表される単位及び式（Ｘ２）で表される単位の少なくとも一方を有する樹脂（Ｘ）と、反応性基及び電荷輸送性骨格を同一分子内に有する反応性基含有電荷輸送材料と、を含む組成物の硬化膜である、
電子写真感光体。
JPEG
82
107
式（Ｘ１）において、Ｒ
１０１
、Ｒ
１０２
及びＲ
１０３
はそれぞれ独立に水素原子又は炭素数１以上５以下のアルキル基であり、Ｌ
１０１
は単結合、炭素数１以上５以下のアルキレン基、－Ｏ－、－Ｃ（＝Ｏ）－、－Ｃ（＝Ｏ）Ｏ－、置換基を有していてもよい芳香環、又はこれらの組み合わせであり、Ｌ
１０２
は単結合、炭素数１以上５以下のアルキレン基、－Ｏ－、－Ｃ（＝Ｏ）－、－Ｃ（＝Ｏ）Ｏ－、又はこれらの組み合わせであり、Ｒ
１０４
及びＲ
１０５
はそれぞれ独立に炭素数１以上５以下のアルキル基であり、ｎは０以上３００以下の整数であり、Ｒ
１０６
、Ｒ
１０７
及びＲ
１０８
はそれぞれ独立に炭素数１以上５以下のアルキル基、又は－Ｏ－[Ｓｉ(Ｒ
１０９
)(Ｒ
１１０
)Ｏ]
ｍ
－Ｓｉ(Ｒ
１１１
)(Ｒ
１１２
)(Ｒ
１１３
)であり、Ｒ
１０９
、Ｒ
１１０
、Ｒ
１１１
、Ｒ
１１２
及びＲ
１１３
はそれぞれ独立に炭素数１以上５以下のアルキル基であり、ｍは０以上２０以下の整数である。
式（Ｘ２）において、Ｒ
２０１
、Ｒ
２０２
及びＲ
２０３
はそれぞれ独立に水素原子又は炭素数１以上５以下のアルキル基であり、Ｌ
２０１
は単結合、炭素数１以上５以下のアルキレン基、－Ｏ－、－Ｃ（＝Ｏ）－、－Ｃ（＝Ｏ）Ｏ－、置換基を有していてもよい芳香環、又はこれらの組み合わせであり、Ｌ
２０２
は単結合、炭素数１以上５以下のアルキレン基、－Ｏ－、－Ｃ（＝Ｏ）－、－Ｃ（＝Ｏ）Ｏ－、又はこれらの組み合わせであり、Ｒ
２０４
は炭素数６以上３０以下のアルキル基である。
＜２＞前記電荷輸送層の膜厚Ｔ
ＣＴ
（μｍ）と、前記表面保護層の膜厚Ｔ
ＯＶＣ
（μｍ）との比（Ｔ
ＣＴ
／Ｔ
ＯＶＣ
）が１．４２以上２５以下である、前記＜１＞に記載の電子写真感光体。
＜３＞前記電荷輸送層の膜厚が８μｍ以上２０μｍ以下である、前記＜１＞に記載の電子写真感光体。
＜４＞前記電荷輸送層の膜厚が９μｍ以上２０μｍ以下である、前記＜３＞に記載の電子写真感光体。
＜５＞前記表面保護層の膜厚が１μｍ以上１０μｍ以下である、前記＜１＞に記載の電子写真感光体。
＜６＞前記表面保護層の膜厚が５μｍ以上９μｍ以下である、前記＜５＞に記載の電子写真感光体。
＜７＞前記＜１＞～＜６＞のいずれか１つに記載の電子写真感光体を備え、
画像形成装置に着脱するプロセスカートリッジ。
＜８＞前記＜１＞～＜６＞のいずれか１つに記載の電子写真感光体と、
【発明の効果】
【０００９】
＜１＞に係る発明によれば、電荷輸送層の膜厚が２５μｍ超えである場合、又は、表面保護層の膜厚が１０μｍ超えである場合に比べて、電荷輸送層からの表面保護層の剥がれが抑制される電子写真感光体が提供される。
＜２＞に係る発明によれば、前記電荷輸送層の膜厚Ｔ
ＣＴ
（μｍ）と、前記表面保護層の膜厚Ｔ
ＯＶＣ
（μｍ）との比（Ｔ
ＣＴ
／Ｔ
ＯＶＣ
）が２５超えである場合に比べて、電荷輸送層からの表面保護層の剥がれが抑制される電子写真感光体が提供される。
＜３＞に係る発明によれば、電荷輸送層の膜厚が８μｍ未満又は２０μｍ超えである場合に比べて、電荷輸送層からの表面保護層の剥がれが抑制される電子写真感光体が提供される。
＜４＞に係る発明によれば、電荷輸送層の膜厚が９μｍ未満又は２０μｍ超えである場合に比べて、電荷輸送層からの表面保護層の剥がれが抑制される電子写真感光体が提供される。
＜５＞に係る発明によれば、表面保護層の膜厚が１μｍ未満又は１０μｍ超えである場合に比べて、電荷輸送層からの表面保護層の剥がれが抑制される電子写真感光体が提供される。
＜６＞に係る発明によれば、表面保護層の膜厚が５μｍ未満又は９μｍ超えである場合に比べて、電荷輸送層からの表面保護層の剥がれが抑制される電子写真感光体が提供される。
【００１０】
＜７＞又は＜８＞に係る発明によれば、電荷輸送層の膜厚が２５μｍ超えである電子写真感光体を備える場合、又は、表面保護層の膜厚が１０μｍ超えである電子写真感光体を備える場合に比べて、電荷輸送層からの表面保護層の剥がれが抑制される電子写真感光体を備えるプロセスカートリッジ、又は、画像形成装置が提供される。
＜９＞に係る発明によれば、
転写装置が、中間転写ベルトと、中間転写ベルトの外周面に接触し、当該外周面をクリーニングするブレードと、像保持体の表面に形成されたトナー像を前記中間転写ベルトの外周面に、線圧１７ｇ／ｃｍ超えの転写圧力で一次転写する一次転写部材を有する一次転写装置と、中間転写ベルトの外周面に接触して配置され、前記中間転写ベルトの外周面に転写された前記トナー像を記録媒体の表面に二次転写する二次転写部材を有する二次転写装置と、を備える場合に比べて、電荷輸送層からの表面保護層の剥がれが抑制される電子写真感光体を備える画像形成装置が提供される。
【図面の簡単な説明】
（【００１１】以降は省略されています）
