公開番号2025051209
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023160212
出願日2023-09-25
発明の名称灯具、点灯回路及び半導体装置
出願人サンケン電気株式会社
代理人個人,個人
主分類H05B 45/48 20200101AFI20250328BHJP(他に分類されない電気技術)
要約【課題】入力電圧V_INの変動時の発光素子の消灯を防止できる灯具を提供する。
【解決手段】直列に接続された複数個の発光素子21a、21b、21cと、入力電圧V_INを受け、発光素子21a、21b、21cに流れる出力電流を供給する点灯回路3と、を備えた灯具1であって、点灯回路3は、発光素子21a、21b、21cに流れる出力電流I_OUTを生成する電流ドライバ4と、発光素子21a、21b、21cの少なくとも一つをバイパスするバイパス電流I_BYPASSb、I_BYPASScを流すバイパス電流ドライバ7b、7cと、を備え、電流ドライバ4とバイパス電流ドライバ7b、7cとのいずれか一方は、出力電流I_OUTを吐き出すソース型電流回路で構成され、他方は、出力電流I_OUTを吸い込むシンク型電流回路で構成される。
【選択図】図1
特許請求の範囲【請求項１】
直列に接続された複数個の発光素子と、入力電圧を受け、前記発光素子に流れる出力電流を供給する点灯回路と、を備えた灯具であって、
前記点灯回路は、
前記発光素子に流れる前記出力電流を生成する電流ドライバと、
前記発光素子の少なくとも一つをバイパスするバイパス電流を流すバイパス電流ドライバと、を備え、
前記電流ドライバと前記バイパス電流ドライバとのいずれか一方は、前記出力電流を吸い込むシンク型電流回路で構成され、他方は、前記出力電流を吸い込むソース型電流回路で構成されることを特徴とする灯具。
続きを表示（約 1,100 文字）【請求項２】
直列に接続された複数個の発光素子と、入力電圧を受け、前記発光素子に流れる出力電流を供給する点灯回路と、を備えた灯具であって、
前記点灯回路は、
前記発光素子に流れる前記出力電流を生成する電流ドライバと、
前記発光素子の少なくとも一つをバイパスするバイパス電流を流すバイパス電流ドライバと、を備え、
前記バイパス電流ドライバは、前記電流ドライバの両端電圧差に基づいて前記バイパス電流を変化させることを特徴とする灯具。
【請求項３】
前記点灯回路は、
電流制御開始レベルがそれぞれ異なる値に設定された複数個の前記バイパス電流ドライバを備えることを特徴とする請求項１又は２に記載の灯具。
【請求項４】
前記点灯回路は、
前記バイパス電流ドライバがバイパスする前記発光素子を切り換えるバイパススイッチ回路を備えることを特徴とする請求項１又は２に記載の灯具。
【請求項５】
前記発光素子の間に直列に接続された抵抗を備えることを特徴とする請求項１又は２に記載の灯具。
【請求項６】
前記電流ドライバ及び前記バイパス電流ドライバの入力端子もしくは出力端子の電圧に基づいて前記発光素子の異常を検出する故障検出回路を備え、
前記故障検出回路は、前記発光素子の異常を検出すると、前記電流ドライバによる前記出力電流の供給を停止させることを特徴とする請求項１又は２に記載の灯具。
【請求項７】
入力電圧を受け、直列に接続された複数個の発光素子に流れる出力電流を供給する点灯回路であって、
前記発光素子に流れる前記出力電流を生成する電流ドライバと、
前記発光素子の少なくとも一つをバイパスするバイパス電流を流すバイパス電流ドライバと、を備え、
前記バイパス電流ドライバは、前記電流ドライバの両端電圧差に基づいて前記バイパス電流を変化させることを特徴とする点灯回路。
【請求項８】
入力電圧を受け、直列に接続された複数個の発光素子に流れる出力電流を供給する点灯回路であって、
前記発光素子に流れる前記出力電流を生成する電流ドライバと、
前記発光素子の少なくとも一つをバイパスするバイパス電流を流すバイパス電流ドライバと、を備え、
前記電流ドライバと前記バイパス電流ドライバとのいずれか一方は、前記出力電流を吸い込むシンク型電流回路で構成され、他方は、前記出力電流を吸い込むソース型電流回路で構成されることを特徴とする点灯回路。
【請求項９】
請求項７又は８に記載の点灯回路が基板上に集積化されていることを特徴とする半導体装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、灯具及び点灯回路に関し、特に、複数個の発光素子が直列に接続されている灯具及び点灯回路に関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
ＬＥＤ（Light Emitting Diode）等の発光素子を用いた灯具は、例えば車両用灯具として用いられる。発光素子が１チップのみでは光量不足となる場合、発光素子は、複数個が直列に接続されて用いられる。複数個の発光素子が直列に接続されている灯具は、発光素子を点灯させる点灯回路の入力電圧が低下し、発光素子の順方向降下電圧（ＶＦ電圧）以下になると、発光素子が消灯してしまう。車両用灯具の場合、点灯回路の入力電圧は、アイドリングストップ機能等の際に低下する。
【０００３】
そこで、入力電圧の低下により、発光させる発光素子の個数を減らす制御を行う灯具が提案されている（例えば、特許文献１参照）。特許文献１は、少なくとも一つの発光素子に並列接続されたバイパススイッチを、入力電圧と直列接続された発光素子の順方向電圧との差に基づいて制御する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－１９７７１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、発光素子のＶＦ電圧は、製造ばらつきが大きく、また、温度などの環境変化で変化する。従って、従来技術では、入力電圧の低下により発光素子が消灯してしまう問題は完全には解決できていない。
【０００６】
本発明は斯かる問題点を鑑みてなされたものであり、その目的とするところは、製造ばらつきや温度環境により、発光素子のVＦが変動しても、入力電圧変動時の発光素子の消灯を防止できる灯具、点灯回路及び半導体装置を提供する点にある。
【課題を解決するための手段】
【０００７】
本発明に係る灯具及び点灯回路は、上記の目的を達成するため、次のように構成される。
本発明に係る灯具は、直列に接続された複数個の発光素子と、入力電圧を受け、前記発光素子に流れる出力電流を供給する点灯回路と、を備えた灯具であって、前記点灯回路は、前記発光素子に流れる前記出力電流を生成する電流ドライバと、前記発光素子の少なくとも一つをバイパスするバイパス電流を流すバイパス電流ドライバと、を備え、前記電流ドライバと前記バイパス電流ドライバとのいずれか一方は、前記出力電流を吸い込むシンク型電流回路で構成され、他方は、前記出力電流を吸い込むソース型電流回路で構成されることを特徴とする。
本発明に係る灯具は、直列に接続された複数個の発光素子と、入力電圧を受け、前記発光素子に流れる出力電流を供給する点灯回路と、を備えた灯具であって、前記点灯回路は、前記発光素子に流れる前記出力電流を生成する電流ドライバと、前記発光素子の少なくとも一つをバイパスするバイパス電流を流すバイパス電流ドライバと、を備え、前記バイパス電流ドライバは、前記電流ドライバの両端電圧差に基づいて前記バイパス電流を変化させることを特徴とする。
本発明に係る点灯回路は、入力電圧を受け、直列に接続された複数個の発光素子に流れる出力電流を供給する点灯回路であって、前記発光素子に流れる前記出力電流を生成する電流ドライバと、前記発光素子の少なくとも一つをバイパスするバイパス電流を流すバイパス電流ドライバと、を備え、前記バイパス電流ドライバは、前記電流ドライバの両端電圧差に基づいて前記バイパス電流を変化させることを特徴とする。
本発明に係る点灯回路は、入力電圧を受け、直列に接続された複数個の発光素子に流れる出力電流を供給する点灯回路であって、前記発光素子に流れる前記出力電流を生成する電流ドライバと、前記発光素子の少なくとも一つをバイパスするバイパス電流を流すバイパス電流ドライバと、を備え、前記電流ドライバと前記バイパス電流ドライバとのいずれか一方は、前記出力電流を吸い込むシンク型電流回路で構成され、他方は、前記出力電流を吸い込むソース型電流回路で構成されることを特徴とする。
【発明の効果】
【０００８】
本発明の灯具、点灯回路及び半導体装置は、製造ばらつきや温度環境により、発光素子のVＦが変動しても、入力電圧変動時の発光素子の消灯を防止できるという効果を奏する。
【図面の簡単な説明】
【０００９】

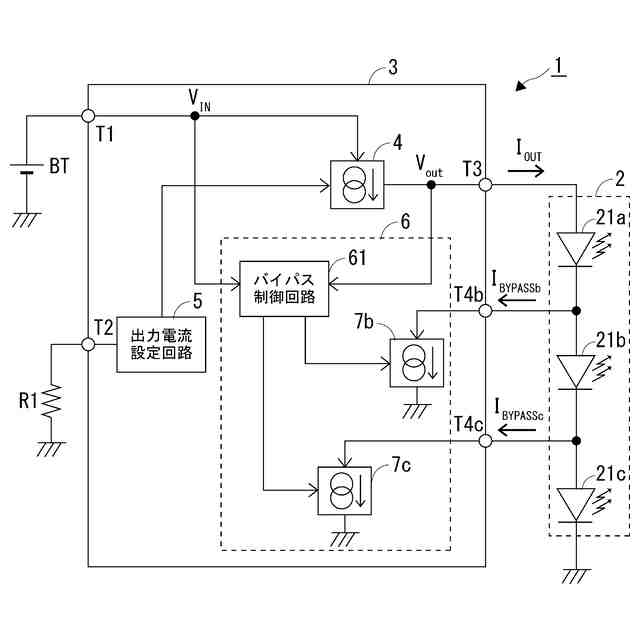

本発明に係る灯具の第１の実施の形態の構成を示す図である。

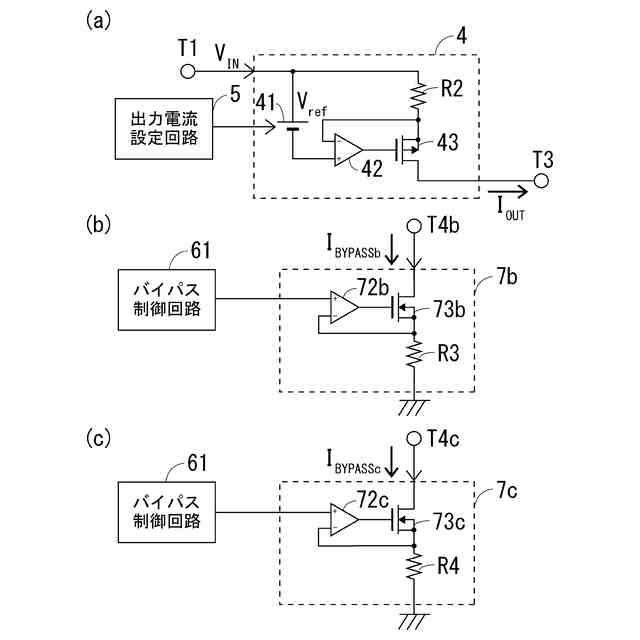

図１に示す電流ドライバの構成を示す図である。

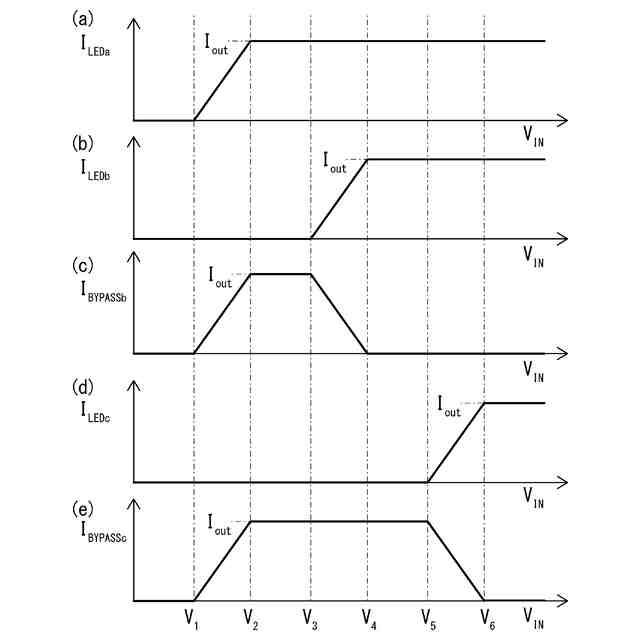

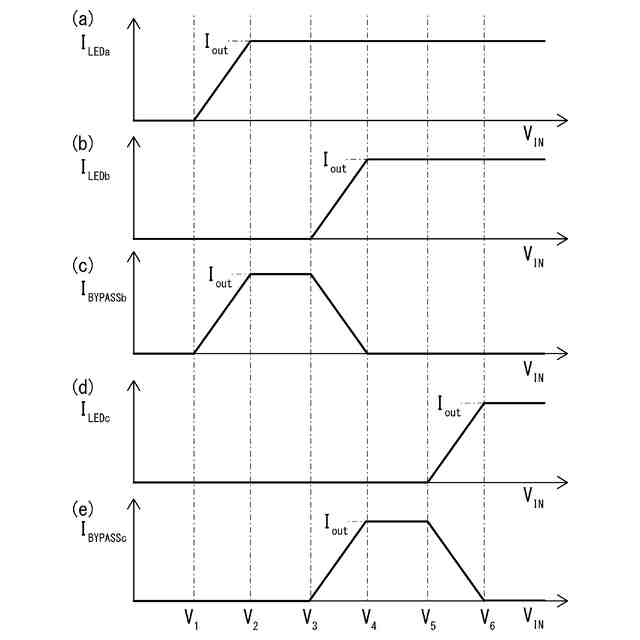

図１に示す灯具の各素子を流れる電流を示す図である。

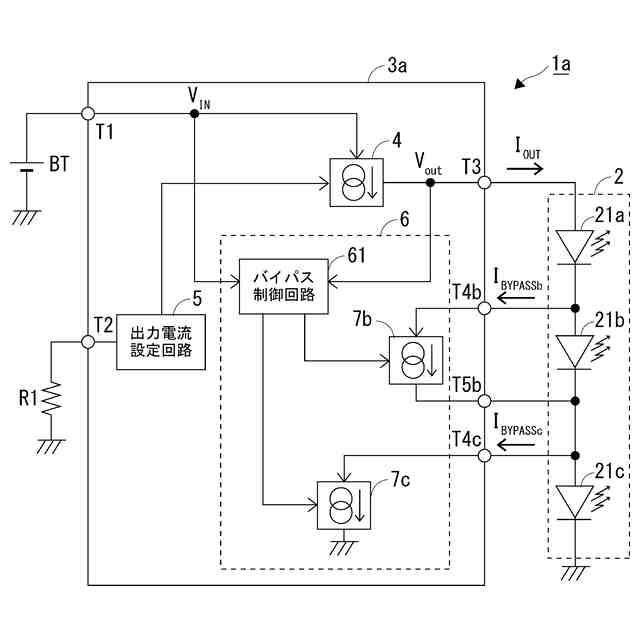

本発明に係る灯具の第２の実施の形態の構成を示す図である。
図４に示す灯具の各素子を流れる電流を示す図である。

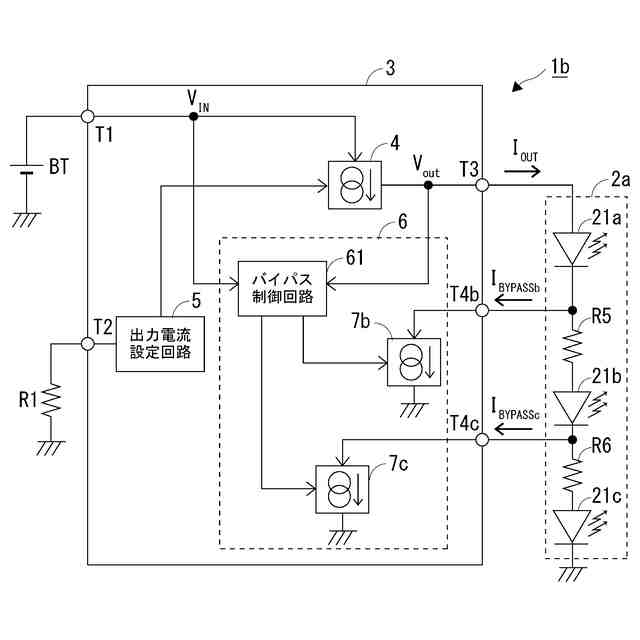

本発明に係る灯具の第３の実施の形態の構成を示す図である。

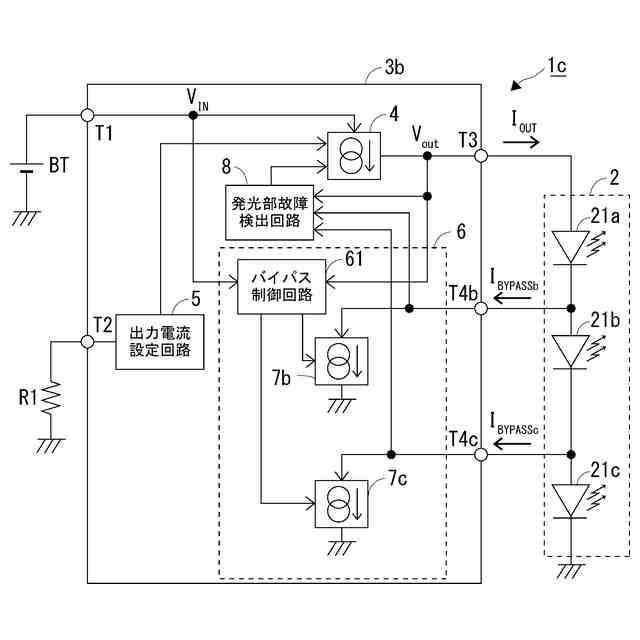

本発明に係る灯具の第４の実施の形態の構成を示す図である。

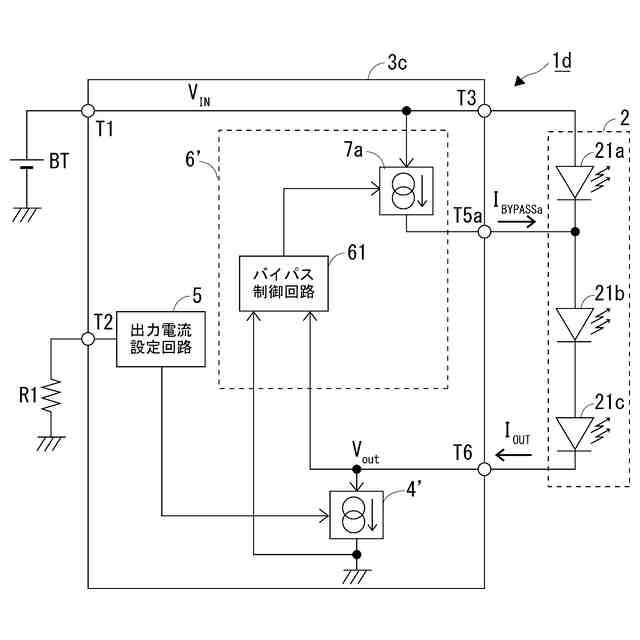

本発明に係る灯具の第５の実施の形態の構成を示す図である。

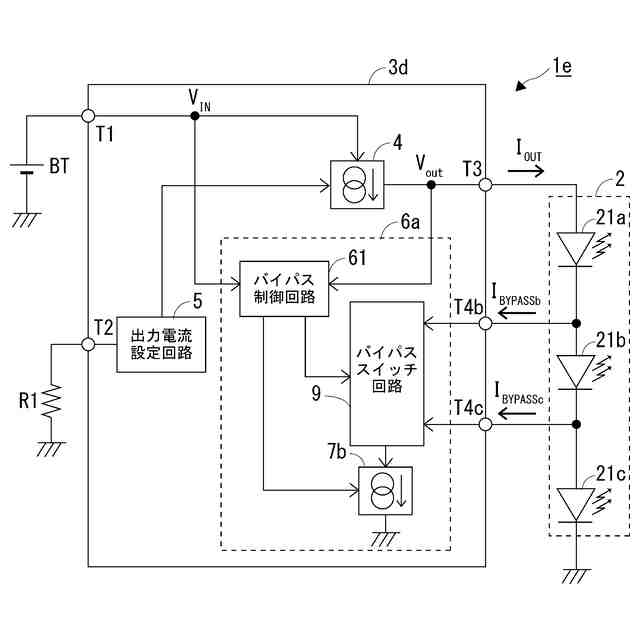

本発明に係る灯具の第６の実施の形態の構成を示す図である。
【発明を実施するための形態】
【００１０】
以下に、本発明の好適な実施の形態を添付図面に基づいて説明する。
（【００１１】以降は省略されています）
