公開番号2025050412
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023159195
出願日2023-09-22
発明の名称筆記具
出願人株式会社パイロットコーポレーション
代理人個人,個人,個人
主分類B43K 3/00 20060101AFI20250327BHJP(筆記用または製図用の器具;机上付属具)
要約【課題】簡単な構成で識別部の視認性を向上させる。

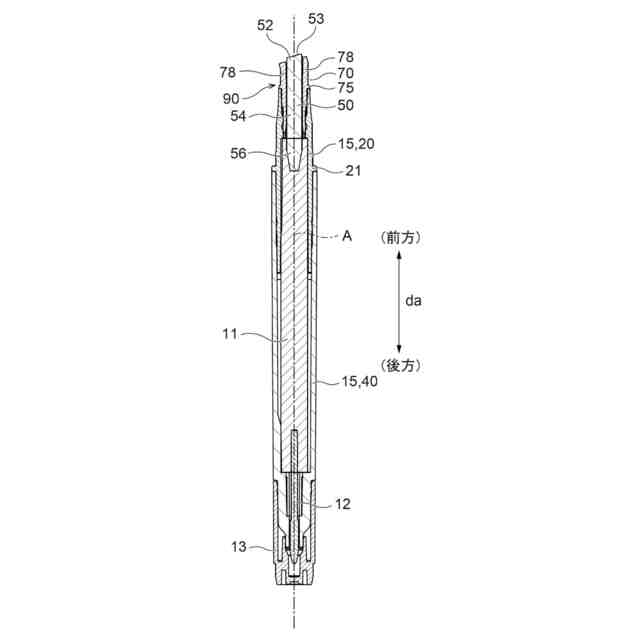

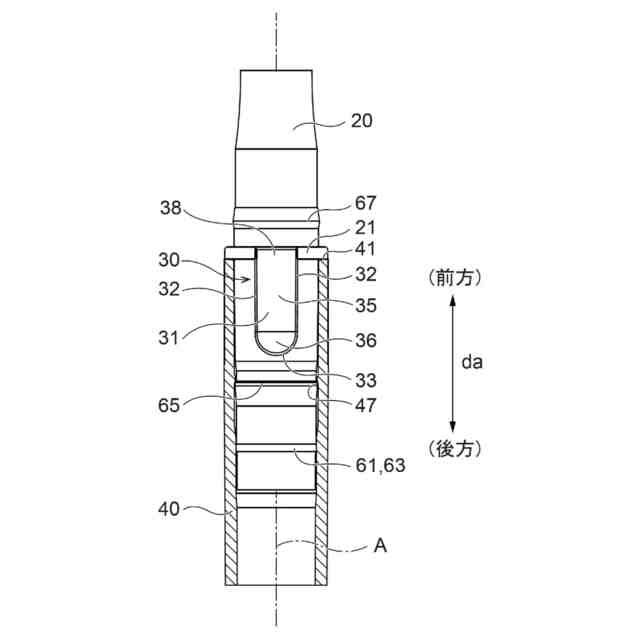

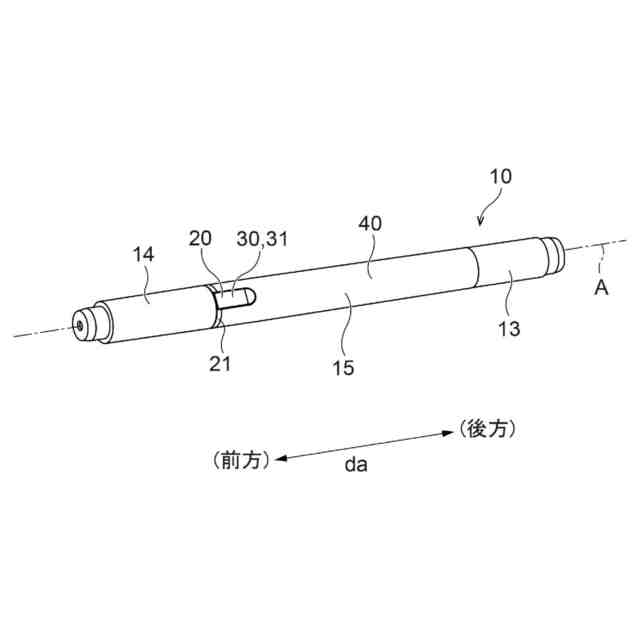

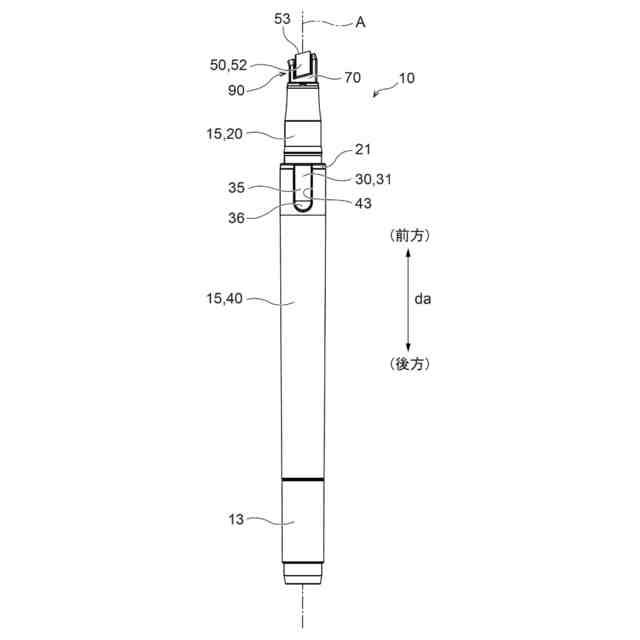

【解決手段】筆記具10は、前軸20と、前軸20に後方から取り付けられた後軸40とを含み、後軸40の前方部分は円筒形状を有する、軸筒15と、筆跡を形成する筆記部52を有するペン体90と、を備え、後軸40は、当該後軸40の前端から後方に延びる切欠き部43を有し、前軸20は、切欠き部43内に位置しペン体90の向きを識別可能な識別部31を有し、識別部31は、第1表面35と第1表面35の後方に位置する第2表面36とを含み、第1表面35は、軸筒15の中心軸線Aに平行な平面であり、第2表面36は、後方に向かうほど中心軸線Aから遠ざかる面である。
【選択図】図1
特許請求の範囲【請求項１】
前軸と、前記前軸に後方から取り付けられた後軸とを含み、前記後軸の前方部分は円筒形状を有する、軸筒と、
筆跡を形成する筆記部を有するペン体と、を備え、

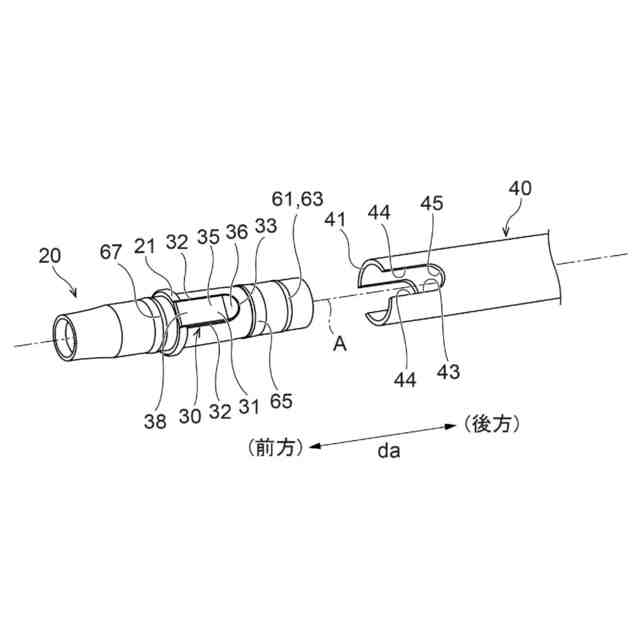

前記後軸は、当該後軸の前端から後方に延びる切欠き部を有し、

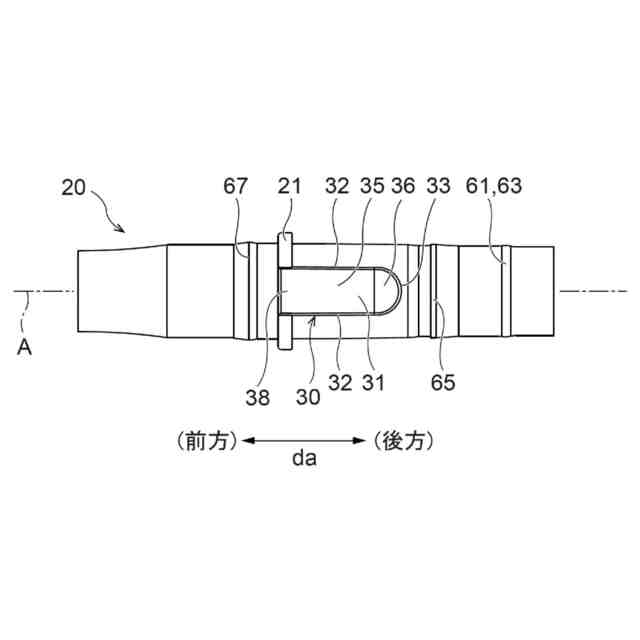

前記前軸は、前記切欠き部内に位置し前記ペン体の向きを識別可能な識別部を有し、
前記識別部は、第１表面と前記第１表面の後方に位置する第２表面とを含み、
前記第１表面は、前記軸筒の中心軸線に平行な平面であり、
前記第２表面は、後方に向かうほど前記中心軸線から遠ざかる面である、筆記具。
続きを表示（約 950 文字）【請求項２】
前記第１表面は長方形形状を有し、
前記第２表面は半円形状又は半楕円形状を有し、
前記切欠き部は前記識別部に対する相補形状を有する、請求項１に記載の筆記具。
【請求項３】
２つの前記識別部を備え、
２つの前記識別部は、周方向に１８０度の角度ピッチを有して配列されている、請求項１に記載の筆記具。
【請求項４】

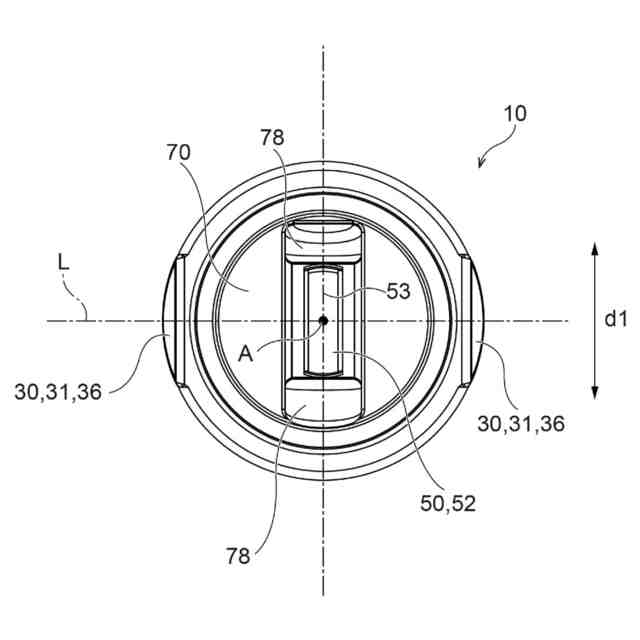

前記筆記部は、筆跡が形成される筆記面に接触することが意図された稜線部を有し、
前記稜線部は、前記筆記具を前方から見たときに第１方向に沿って直線状に延びており、
２つの前記識別部は、前記中心軸線を通って前記中心軸線及び前記第１方向と直交する直線上にそれぞれ配置されている、請求項２に記載の筆記具。
【請求項５】
前記前軸は、前記後軸の前端に接触する鍔部を有し、
前記鍔部は、前記識別部の前端部から周方向に延びる、請求項１に記載の筆記具。
【請求項６】
前記識別部の後方に後軸側密閉部が配置されており、
前記後軸側密閉部は、前記前軸の外面に形成された第１環状突出部を含み、
前記第１環状突出部が前記後軸の内面に密着する、請求項１に記載の筆記具。
【請求項７】
前記識別部の後方における前記前軸の外面に設けられた係止部と、前記後軸の内面に設けられた被係止部とを備え、
前記前軸が前記後軸に取り付けられた状態において、前記係止部が前記被係止部に係止する、請求項１に記載の筆記具。
【請求項８】

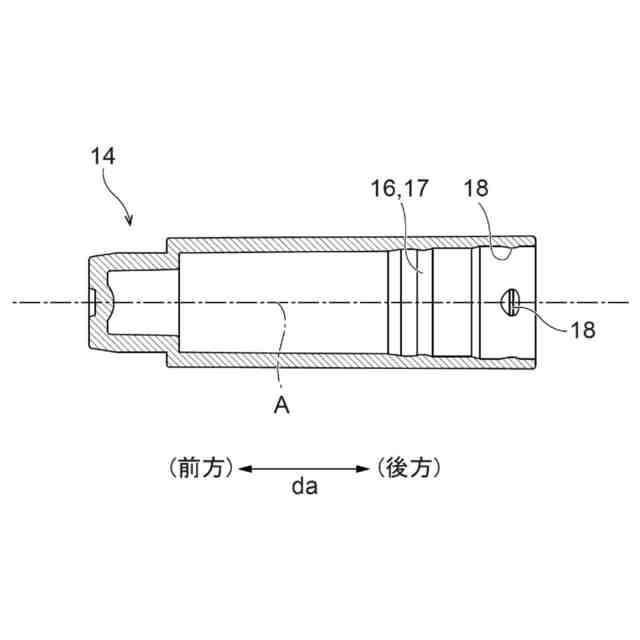

前記前軸に取り付けられたキャップをさらに備える、請求項１に記載の筆記具。
【請求項９】
前記キャップと前記前軸との間に、キャップ側密閉部が配置されており、
前記キャップ側密閉部は、前記キャップの内面に形成された第２環状突出部を含み、
前記第２環状突出部が前記前軸の外面に密着する、請求項８に記載の筆記具。
【請求項１０】
前記切欠き部の最大幅寸法は、前記後軸の前端の外径の３０％以上５０％以下である、請求項１に記載の筆記具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、筆記具に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、所定の方向に向けたペン先を紙面等の筆記面に接触させて筆記を行う筆記具が知られている。このような筆記具としては、マーキングペン、万年筆等が挙げられる。特許文献１には、方向識別部を有する筆記具が記載されている。この筆記具では、筆記を行う際に、方向識別部が上方に位置するように使用者が筆記具を把持することにより、ペン先の向きが筆記に適した向きとなる。これにより、筆記を行う際にペン先の向きを目視により確認する必要がなく、キャップを外してペン先を露出させた後に即座に筆記を行うことができるという利点がある。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１５５８７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載された筆記具では、方向識別部（識別部）がその周囲の部材（前軸）と一体に形成されているため、使用者が識別部を視認しにくいことがあった。識別部を視認しやすくするために、当該識別部に着色することも考えられるが、着色のための工程が増え、筆記具の製造コストが増大するおそれがある。
【０００５】
本発明は、このような点を考慮してなされたものであり、簡単な構成で識別部の視認性を向上させることを目的とする。
【課題を解決するための手段】
【０００６】
本発明の筆記具は、
［１］前軸と、前記前軸に後方から取り付けられた後軸とを含み、前記後軸の前方部分は円筒形状を有する、軸筒と、
筆跡を形成する筆記部を有するペン体と、を備え、
前記後軸は、当該後軸の前端から後方に延びる切欠き部を有し、
前記前軸は、前記切欠き部内に位置し前記ペン体の向きを識別可能な識別部を有し、
前記識別部は、第１表面と前記第１表面の後方に位置する第２表面とを含み、
前記第１表面は、前記軸筒の中心軸線に平行な平面であり、
前記第２表面は、後方に向かうほど前記中心軸線から遠ざかる面である、筆記具、である。
【０００７】
本発明の筆記具は、
［２］前記第１表面は長方形形状を有し、
前記第２表面は半円形状又は半楕円形状を有し、
前記切欠き部は前記識別部に対する相補形状を有する、［１］に記載の筆記具、である。
【０００８】
本発明の筆記具は、
［３］２つの前記識別部を備え、
２つの前記識別部は、周方向に１８０度の角度ピッチを有して配列されている、［１］又は［２］に記載の筆記具、である。
【０００９】
本発明の筆記具は、
［４］前記筆記部は、筆跡が形成される筆記面に接触することが意図された稜線部を有し、
前記稜線部は、前記筆記具を前方から見たときに第１方向に沿って直線状に延びており、
２つの前記識別部は、前記中心軸線を通って前記中心軸線及び前記第１方向と直交する直線上にそれぞれ配置されている、［２］に記載の筆記具、である。
【００１０】
本発明の筆記具は、
［５］前記前軸は、前記後軸の前端に接触する鍔部を有し、
前記鍔部は、前記識別部の前端部から周方向に延びる、［１］～［４］のいずれか１つに記載の筆記具、である。
（【００１１】以降は省略されています）
