公開番号2025050334
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023159058
出願日2023-09-22
発明の名称プリンタ
出願人東芝テック株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類B65H 23/10 20060101AFI20250327BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】長尺な被印字媒体のたるみの発生を防止することができるプリンタを提供すること。
【解決手段】プリンタは、搬送部と、印字ヘッドと、制動部材と、を有する。搬送部は、長尺な被印字媒体を搬送する搬送路を間に挟んで互いに圧接した状態で配置した第1及び第2ローラを有し、第1及び第2ローラを回転させることにより被印字媒体に搬送力を与える。印字ヘッドは、搬送路に沿った正方向において搬送部が搬送力を与える位置の上流側に配置され、搬送路を介して正方向に搬送される被印字媒体に印字する。制動部は、第2ローラに接触して配置され、第2ローラの正方向への回転によって生じる摩擦力によって、被印字媒体に第1の制動力を与える第1位置に移動し、第2ローラの逆方向への回転によって生じる摩擦力によって、被印字媒体に第1の制動力より大きい第2の制動力を与える第2位置に移動する。
【選択図】図9
特許請求の範囲【請求項１】
長尺な被印字媒体を搬送する搬送路を間に挟んで互いに圧接した状態で配置した第１及び第２ローラを有し、前記第１及び第２ローラを回転させることにより被印字媒体に搬送力を与える搬送部と、
前記搬送路に沿った正方向において前記搬送部が前記搬送力を与える位置の上流側に配置され、前記搬送路を介して前記正方向に搬送される被印字媒体に印字する印字ヘッドと、
前記第２ローラに接触して配置され、前記第２ローラの前記正方向への回転によって生じる摩擦力によって、被印字媒体に第１の制動力を与える第１位置に移動し、前記第２ローラの逆方向への回転によって生じる摩擦力によって、被印字媒体に前記第１の制動力より大きい第２の制動力を与える第２位置に移動する制動部材と、
を有するプリンタ。
続きを表示（約 640 文字）【請求項２】
前記被印字媒体は、長尺な帯状の台紙に複数枚のラベルを貼り付けたラベル紙であり、このラベル紙は、前記ラベルが前記印字ヘッドに対向する向きで前記搬送路を介して搬送され、
前記第１ローラは、前記搬送路を間に挟んで前記印字ヘッドに対向するプラテンローラであり、
前記第２ローラは、前記印字ヘッドを前記正方向に通過した前記台紙をプラテンローラに押し付ける従動ローラであり、
前記プラテンローラに対する前記印字ヘッドの押し付け位置と前記プラテンローラに対する前記従動ローラの押し付け位置の間の前記搬送路の前記プラテンローラ側に配置され、前記台紙から前記ラベルを剥離するための剥離ガイドをさらに有する、
請求項１に記載のプリンタ。
【請求項３】
前記制動部材を前記第１位置と前記第２位置の間で移動可能に支持するとともに、前記制動部材を前記従動ローラに押し付ける弾性部材を有する、
請求項２に記載のプリンタ。
【請求項４】
前記制動部材の前記第２位置への移動により前記制動部材との間で前記台紙を押圧し前記台紙に前記第２の制動力を与える搬送ガイドを有する、
請求項２に記載のプリンタ。
【請求項５】
前記制動部材は、前記第１位置に移動した際に前記従動ローラに接触する樹脂部分と、前記第２位置に移動した際に前記従動ローラに接触するゴム部分を有する、
請求項３に記載のプリンタ。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、長尺な被印字媒体に印字するプリンタに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、例えばプリンタに装着して使用するリボンカートリッジとして、インクリボンが印字ヘッドを通過する部分に生じるたるみの発生を防止するため、インクリボンを巻き取るローラの逆方向への回転を禁止する機構を備えたものがある。この機構は、駆動ローラにインクリボンを押し付ける従動ローラの逆方向への回転を禁止することにより、インクリボンがたるむ方向に移動することを防止している。
【先行技術文献】
【特許文献】
【０００３】
特開平６－４０１３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
例えば、長尺な帯状の台紙に複数枚のラベルを等間隔で貼り付けたラベル紙に印字するプリンタは、印字ヘッドに各ラベルを位置合わせするため、ラベル紙を逆方向に戻すバックフィードを実施する。バックフィードの回数を重ねると、ラベル紙にたるみを生じ、ジャムを誤検知したり、印字品質が低下したりする場合がある。
【０００５】
本発明が解決しようとする課題は、長尺な被印字媒体のたるみの発生を防止することができるプリンタを提供することである。
【課題を解決するための手段】
【０００６】
実施形態のプリンタは、搬送部と、印字ヘッドと、制動部材と、を有する。搬送部は、長尺な被印字媒体を搬送する搬送路を間に挟んで互いに圧接した状態で配置した第１及び第２ローラを有し、第１及び第２ローラを回転させることにより被印字媒体に搬送力を与える。印字ヘッドは、搬送路に沿った正方向において搬送部が搬送力を与える位置の上流側に配置され、搬送路を介して正方向に搬送される被印字媒体に印字する。制動部は、第２ローラに接触して配置され、第２ローラの正方向への回転によって生じる摩擦力によって、被印字媒体に第１の制動力を与える第１位置に移動し、第２ローラの逆方向への回転によって生じる摩擦力によって、被印字媒体に第１の制動力より大きい第２の制動力を与える第２位置に移動する。
【図面の簡単な説明】
【０００７】

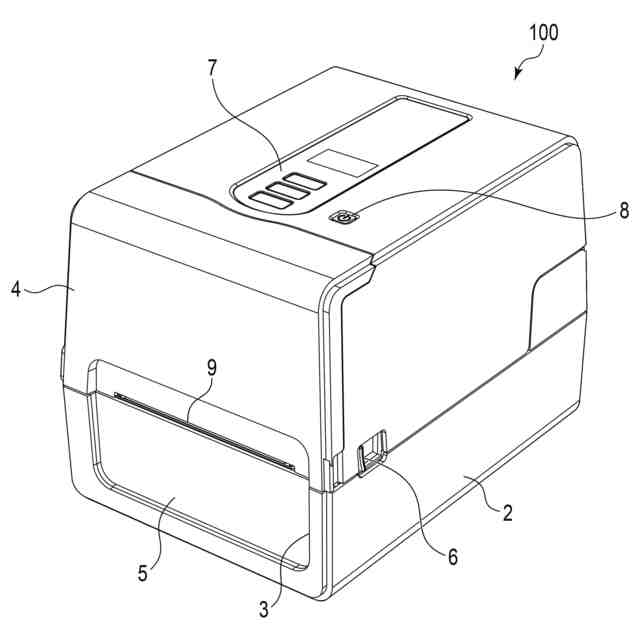

図１は、実施形態に係るプリンタを示す外観斜視図である。
図２は、図１のプリンタのカバーを開いた状態を示す斜視図である。

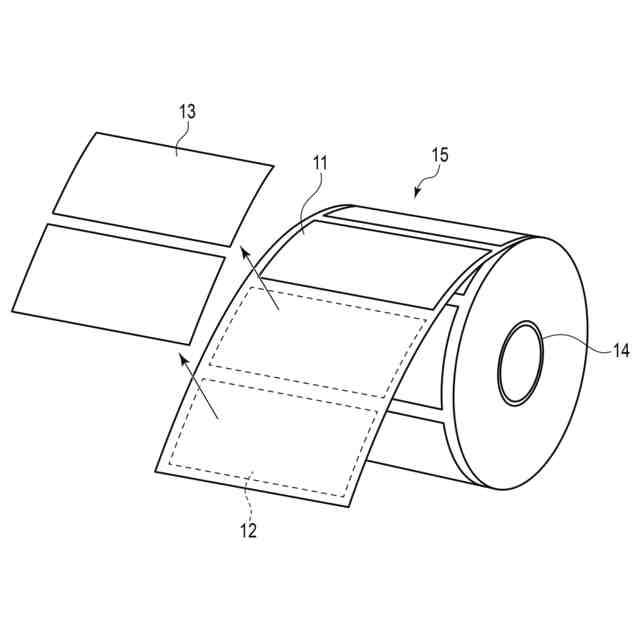

図３は、図１のプリンタで使用するラベル紙ロールを示す斜視図である。
図４は、図１のプリンタの内部構造を示す概略図である。
図５は、図１のプリンタに取り付ける剥離ユニットをケースの内側から見た斜視図である。
図６は、図５の剥離ユニットを開いてラベル紙を取り付けた状態を示す斜視図である。

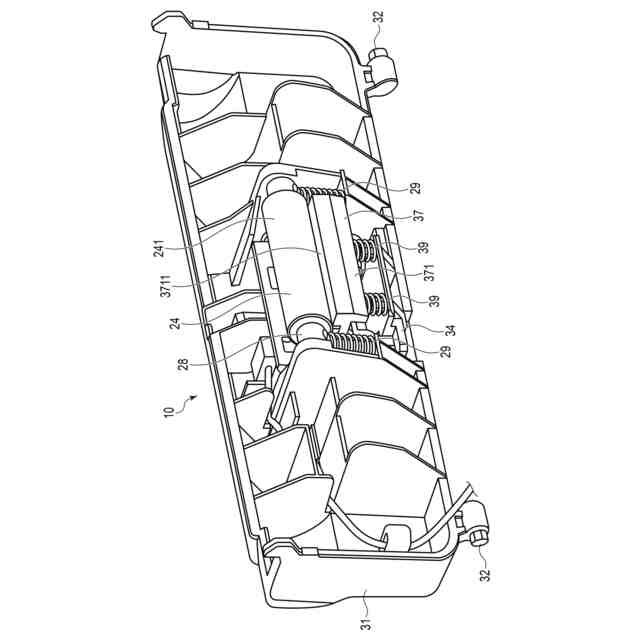

図７は、図５の剥離ユニットの要部を示す斜視図である。
図８は、図７の要部を矢印Ｆ８方向から見た側面図である。

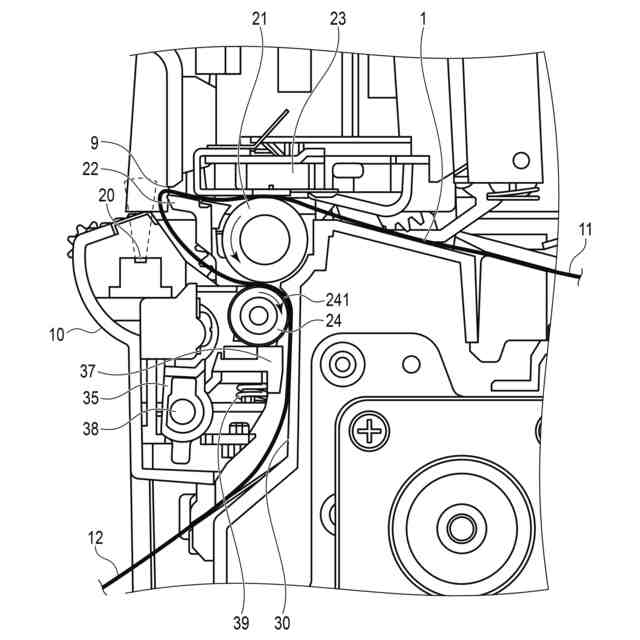

図９は、図５の剥離ユニットを閉じた状態を示す断面図である。
図１０は、ラベル紙を正方向に搬送する際の剥離ユニットの動作を説明するための動作説明図である。
図１１は、ラベル紙をバックフィードする際の剥離ユニットの動作を説明するための動作説明図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照しながら本発明の一実施形態について説明する。
図１及び図２に示すように、ラベルプリンタ１００（以下、単にプリンタ１００と称する）は、ケース２とカバー４を有する。ケース２はプリンタ１００の下部筐体を構成し、カバー４はプリンタの上部筐体を構成する。カバー４は、後端側に設けたヒンジ（図示せず）を介してケース２に接続する。カバー４は、図１に示す閉じ位置と図２に示す開き位置の間で回動可能である。以下の説明では、カバー４を閉じ位置に配置した図１に示す状態で、プリンタ１００の排出口９側をフロント側とし、フロント側から見てプリンタ１００の上下左右の各方向を規定する。
【０００９】
ケース２は、上側が開口した矩形箱状であり、そのフロント側の壁部に、後述する剥離ユニット１０（図５、図６）を取り付けるための切欠き部分３を有する。ケース２は、剥離ユニット１０を取り付けないときに切欠き部分３に取り付けるフロントパネル５を有する。図１及び図２では、切欠き部分３にフロントパネル５を取り付けた状態を示す。フロントパネル５は、切欠き部分３に対して着脱可能であり、剥離ユニット１０と交換することができる。
【００１０】
カバー４は、下側が開口した矩形箱状である。カバー４の左右の側壁のフロント側には、それぞれ、カバー４を開くための開放レバー６と、開放レバー６の操作によって動作する固定フック１６がある。固定フック１６は、カバー４を閉じ位置に配置した状態でケース２側の被係合部に係合し、カバー４を閉じ位置にロックする。カバー４の上壁には、操作・表示パネル７と電源ボタン８がある。
