公開番号2025050232
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023158922
出願日2023-09-22
発明の名称動特性測定装置
出願人倉敷化工株式会社
代理人弁理士法人前田特許事務所
主分類G01N 3/00 20060101AFI20250327BHJP(測定;試験)
要約【課題】低周波領域でのワークの動特性を精度よく測定する。

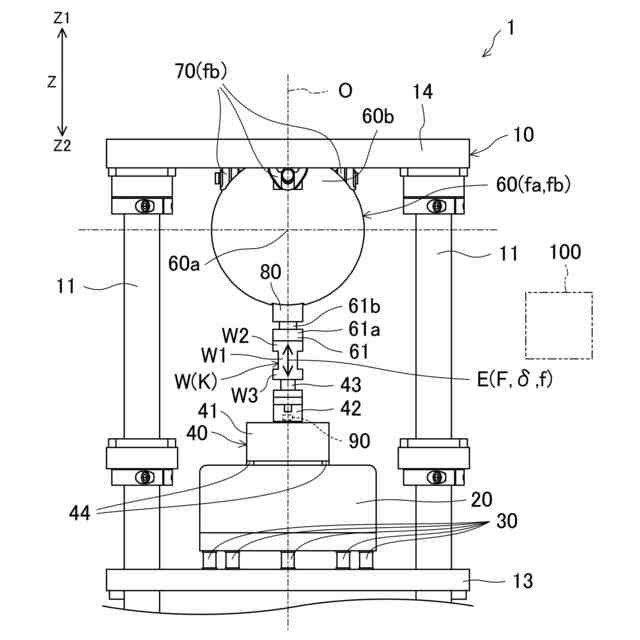

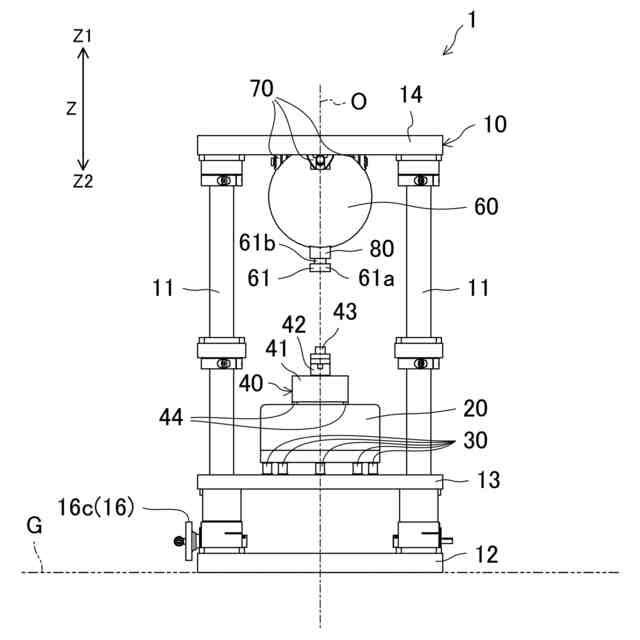

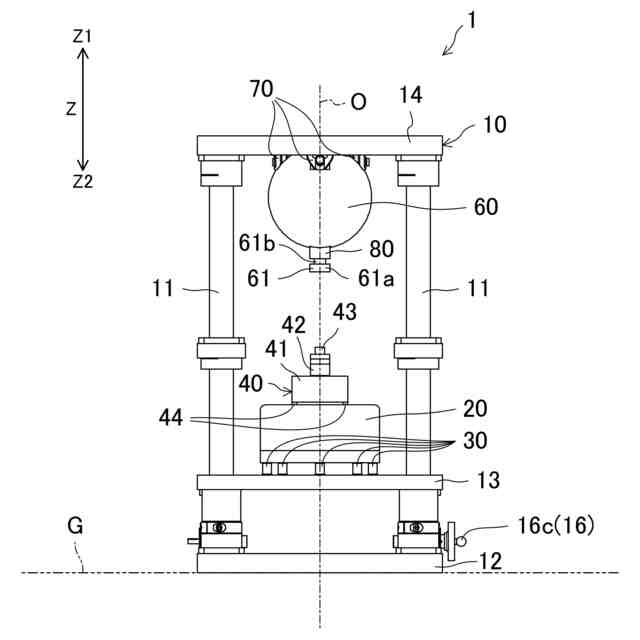

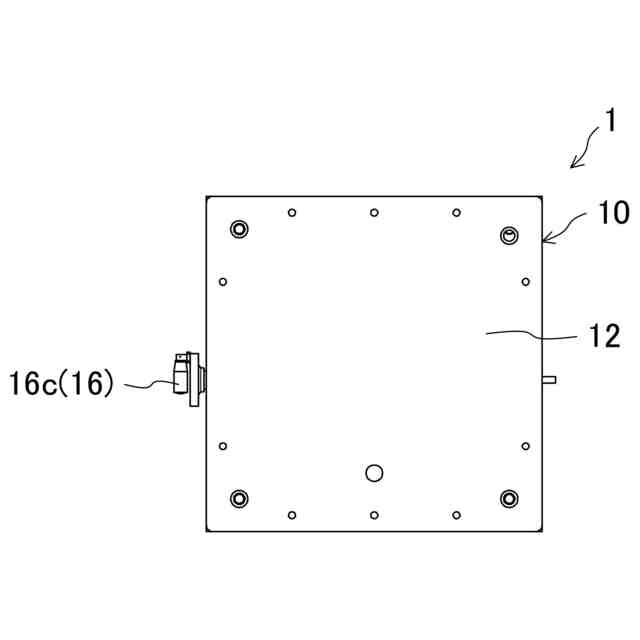

【解決手段】動特性測定装置1は、ワークWに対して上側Z1に配置され且つワークWを保持する上側マス60と、ワークWに対して下側Z2に配置され且つワークWを保持する下側マス20と、基礎Gに載置されるフレーム10と、上側マス60をフレーム10に対して支持する上側防振ゴム70と、下側マス20をフレーム10に対して支持する下側防振ゴム30と、ワークWに対して振動Eを与える加振機40と、加振機40によりワークWに対して与えられる荷重Fを検出するロードセル80と、ロードセル80により検出された荷重Fに基づいてワークWの動バネ定数Kを測定するコントローラ100と、を備える。上側マス60は、フレーム10に対して上側防振ゴム70によって吊られている。

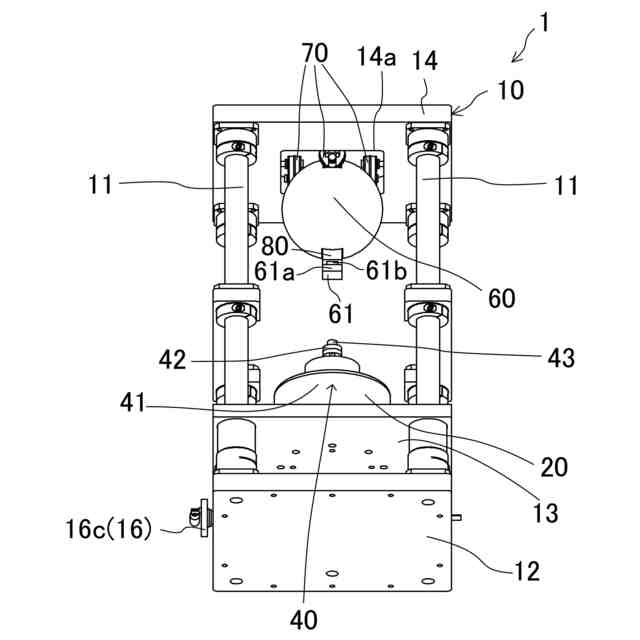

【選択図】図9
特許請求の範囲【請求項１】
ワークに対して上下方向における上側及び下側のうちの一方側に配置され且つ前記ワークを保持する第１質量体と、
前記ワークに対して前記上下方向における上側及び下側のうちの他方側に配置され且つ前記ワークを保持する第２質量体と、
基礎に載置されるフレームと、
前記第１質量体を前記フレームに対して支持する第１弾性体と、
前記第２質量体を前記フレームに対して支持する第２弾性体と、
前記ワークに対して振動を与える加振機と、
前記加振機により前記ワークに対して与えられる荷重を検出する荷重センサと、
前記荷重センサにより検出された前記荷重に基づいて前記ワークの動特性を測定するコントローラと、を備え、
前記第１質量体は、前記フレームに対して前記第１弾性体によって吊られている、動特性測定装置。
続きを表示（約 400 文字）【請求項２】
前記第１質量体は、球形状である、請求項１に記載の動特性測定装置。
【請求項３】
前記荷重センサは、前記ワークに対して前記第１質量体の側に配置されており、
前記加振機は、前記ワークに対して前記第２質量体の側に配置されている、
請求項１又は２に記載の動特性測定装置。
【請求項４】
前記第１質量体は、前記ワークに対して上側に配置されており、
前記第２質量体は、前記ワークに対して下側に配置されている、請求項１又は２に記載の動特性測定装置。
【請求項５】
前記第１質量体と前記第１弾性体との合体としての固有振動数は、１０Ｈｚ以下である、請求項１又は２に記載の動特性測定装置。
【請求項６】
前記第１質量体の単体としての固有振動数は、５０００Ｈｚ以上である、請求項１又は２に記載の動特性測定装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、動特性測定装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
ワークの動特性を測定するための動特性測定装置が知られている。特許文献１に係る動特性測定装置は、基部と、基部の上部にエアばねを介してフローティング状態とすることを可能に載置された支持部と、基部と支持部との間に取付けられた被試験体の基部の側に設けられ且つ被試験体に振動を加える動電加振機と、被試験体の支持部の側に設けられ且つ被試験体に加えられた動荷重を計測するロードワッシャと、を備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－０８５５２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
動特性測定装置では、加振機がワークに対して周波数を変更しながら振動を与えることによって、様々な周波数でのワークの動特性が測定される。
【０００５】
しかしながら、従来の動特性測定装置では、加振機によりワークに対して振動が与えられると、低周波領域で共振が発生してしまい、低周波領域でのワークの動特性を精度よく測定できないという問題があった。
【０００６】
本開示は斯かる点に鑑みてなされたものであり、その目的とするところは、低周波領域でのワークの動特性を精度よく測定することにある。
【課題を解決するための手段】
【０００７】
本開示に係る動特性測定装置は、ワークに対して上下方向における上側及び下側のうちの一方側に配置され且つ前記ワークを保持する第１質量体と、前記ワークに対して前記上下方向における上側及び下側のうちの他方側に配置され且つ前記ワークを保持する第２質量体と、基礎に載置されるフレームと、前記第１質量体を前記フレームに対して支持する第１弾性体と、前記第２質量体を前記フレームに対して支持する第２弾性体と、前記ワークに対して振動を与える加振機と、前記加振機により前記ワークに対して与えられる荷重を検出する荷重センサと、前記荷重センサにより検出された前記荷重に基づいて前記ワークの動特性を測定するコントローラと、を備え、前記第１質量体は、前記フレームに対して前記第１弾性体によって吊られている。
【０００８】
かかる構成によれば、第１質量体がフレームに対して第１弾性体によって吊られているので、加振機によりワークに対して振動が与えられたとき、第１質量体と第１弾性体との合体は、振り子振動を行う。第１質量体と第１弾性体との合体が振り子振動を行うので、第１質量体と第１弾性体との合体としての固有振動数を小さくすることができる。
【０００９】
第１質量体と第１弾性体との合体が共振しないようにするためには、加振機がワークに対して与える振動の周波数を、第１質量体と第１弾性体との合体としての固有振動数よりも、大きくすればよい。第１質量体と第１弾性体との合体としての固有振動数を小さくするほど、低周波領域での共振の発生を抑制する上で有利になる。
【００１０】
動特性測定装置は、低周波領域でのワークの動特性を精度よく測定することができる。
（【００１１】以降は省略されています）
