公開番号2025049806
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023158246
出願日2023-09-22
発明の名称包装箱
出願人日本トーカンパッケージ株式会社
代理人個人
主分類B65D 5/10 20060101AFI20250327BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】差込片を差込スリットに対して容易に差し込むことが可能な一方で、差込片が差込スリットに差し込まれた後は、差込片が差込スリットに対して係合した状態を良好に維持することが可能な包装箱を提供する。
【解決手段】包装箱100は、差込スリット40を有する内フラップ20と、差込スリット40に差し込まれる差込片60を有する外フラップ50と、を有し、差込片60は、第1縁部53に配置されているとともに、第1揺動軸AX1から遠ざかる向きに外フラップ本体51から突出しており、差込片60は、差込本体部62と、突出片64と、を有し、差込スリット40は、第1スリット44と、第2スリット46と、を有し、内フラップ20は、第1ガイド片30を有し、内フラップ20において、第2スリット46に対して第1揺動軸AX1から遠い側に隣接している部位は、押圧部22となっている。
【選択図】図18
特許請求の範囲【請求項１】
差込スリットを有する内フラップと、前記差込スリットに差し込まれる差込片を有し前記内フラップの外側から重ねて配置される外フラップと、を有する包装箱であって、
前記差込スリットは、前記外フラップの揺動軸である第１揺動軸に沿う方向に延在しており、
前記外フラップは、前記第１揺動軸を含む外フラップ本体を有し、
前記差込片は、前記外フラップにおいて前記第１揺動軸から遠い側の縁部である第１縁部に配置されているとともに、前記第１揺動軸から遠ざかる向きに前記外フラップ本体から突出しており、
前記差込片は、前記外フラップ本体と直に繋がっている差込本体部と、前記差込本体部から前記第１揺動軸に沿う方向に突出していて前記差込本体部を介して前記外フラップ本体と繋がっている突出片と、を有し、
前記差込スリットは、前記差込本体部が差し込まれる第１スリットと、前記突出片が差し込まれる第２スリットと、を有し、
前記内フラップは、前記第１スリットに対して前記第１揺動軸側に隣接して配置されている第１ガイド片を有し、
前記内フラップにおいて、前記第２スリットに対して前記第１揺動軸から遠い側に隣接している部位は、前記差込スリットに対して前記差込片が差し込まれる際に前記突出片を厚み方向に押圧する押圧部となっている包装箱。
続きを表示（約 1,100 文字）【請求項２】
前記内フラップは、前記第２スリットに対して前記第１揺動軸側に隣接して配置されている第２ガイド片と、前記第１スリットと前記第２スリットとの境界から前記第１揺動軸側に延出している第３スリットと、を有する請求項１に記載の包装箱。
【請求項３】
前記第１揺動軸に沿う方向において、前記差込スリットの寸法が、前記差込片の寸法以上である請求項１又は２に記載の包装箱。
【請求項４】
前記差込本体部と前記突出片との境界には第１罫線が形成されており、
前記第１罫線は、前記差込片の突出方向に向かうにつれて、前記差込本体部側に向けて傾斜している請求項１又は２に記載の包装箱。
【請求項５】
前記差込片を前記差込スリットに対して一番深く差し込んだ状態において、
前記第１罫線と、前記第１ガイド片における前記突出片の突出方向側の端と、が重なるか、
又は、
前記第１ガイド片における前記突出片の突出方向側の前記端が、前記第１罫線よりも、前記突出片の突出方向の反対側に位置する請求項４に記載の包装箱。
【請求項６】
当該包装箱は段ボール箱であり、
前記第１罫線は段目方向に対して交差する方向に延在している請求項４に記載の包装箱。
【請求項７】
前記突出片の全体が、前記外フラップ本体から離間している請求項１又は２に記載の包装箱。
【請求項８】
前記第１ガイド片は、前記第１スリットよりも前記第１揺動軸側に位置する第１ガイド片揺動軸を軸として揺動可能であり、
前記第１ガイド片の一部分は、当該第１ガイド片における前記第２スリット側の端部において、前記第１ガイド片揺動軸から遠ざかる向きに突出している第１ガイド片突出部となっており、
前記第２スリットにおける前記第１ガイド片側の端は、前記第１ガイド片突出部における前記第１ガイド片揺動軸から遠い側の端部よりも、前記第１ガイド片揺動軸側に配置されている請求項１又は２に記載の包装箱。
【請求項９】
前記第１ガイド片は、前記第１スリットよりも前記第１揺動軸側に位置する第１ガイド片揺動軸を軸として揺動可能であり、
前記第１ガイド片の一部分は、当該第１ガイド片における前記第１ガイド片揺動軸から遠い側の端部において、前記第２スリット側に向けて突出している第２ガイド片突出部となっている請求項１又は２に記載の包装箱。
【請求項１０】
前記第２ガイド片は、前記第２スリットよりも前記第１揺動軸側に位置する第２ガイド片揺動軸を軸として揺動可能である請求項１又は２に記載の包装箱。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、包装箱に関する。
続きを表示（約 3,900 文字）【背景技術】
【０００２】
差込スリットを有する内フラップと、差込スリットに差し込まれる差込片を有し内フラップの外側から重ねて配置される外フラップと、を有する包装箱は、例えば、特許文献１に記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－３５５３２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本願発明者の検討によれば、特許文献１に記載の包装箱では、差込スリットに対する差込片の差し込みやすさの観点で、改善の余地がある。
【０００５】
本発明は、差込片を差込スリットに対して容易に差し込むことが可能な一方で、差込片が差込スリットに差し込まれた後は、差込片が差込スリットに対して係合した状態を良好に維持することが可能な包装箱に関する。
【課題を解決するための手段】
【０００６】
本発明は、差込スリットを有する内フラップと、前記差込スリットに差し込まれる差込片を有し前記内フラップの外側から重ねて配置される外フラップと、を有する包装箱であって、
前記差込スリットは、前記外フラップの揺動軸である第１揺動軸に沿う方向に延在しており、
前記外フラップは、前記第１揺動軸を含む外フラップ本体を有し、
前記差込片は、前記外フラップにおいて前記第１揺動軸から遠い側の縁部である第１縁部に配置されているとともに、前記第１揺動軸から遠ざかる向きに前記外フラップ本体から突出しており、
前記差込片は、前記外フラップ本体と直に繋がっている差込本体部と、前記差込本体部から前記第１揺動軸に沿う方向に突出していて前記差込本体部を介して前記外フラップ本体と繋がっている突出片と、を有し、
前記差込スリットは、前記差込本体部が差し込まれる第１スリットと、前記突出片が差し込まれる第２スリットと、を有し、
前記内フラップは、前記第１スリットに対して前記第１揺動軸側に隣接して配置されている第１ガイド片を有し、
前記内フラップにおいて、前記第２スリットに対して前記第１揺動軸から遠い側に隣接している部位は、前記差込スリットに対して前記差込片が差し込まれる際に前記突出片を厚み方向に押圧する押圧部となっている包装箱に関する。
【発明の効果】
【０００７】
本発明によれば、差込片を差込スリットに対して容易に差し込むことが可能な一方で、差込片が差込スリットに差し込まれた後は、差込片が差込スリットに対して係合した状態を良好に維持することが可能となる。
【図面の簡単な説明】
【０００８】
実施形態に係る包装箱を天面側から視た斜視図である。

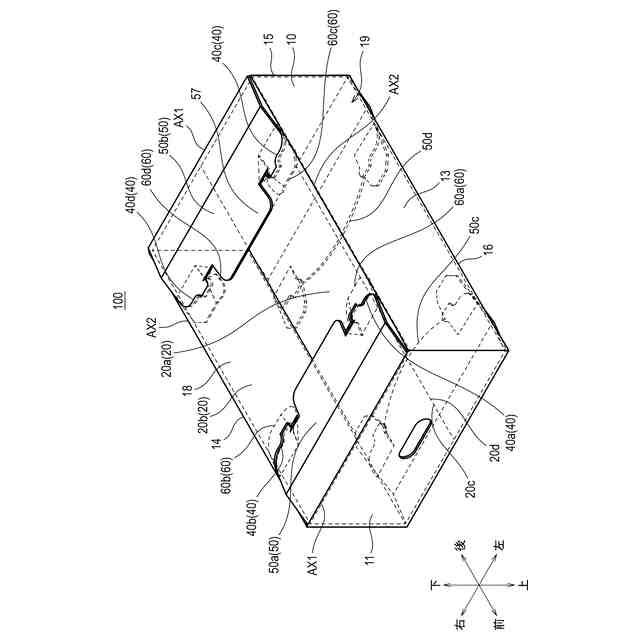

実施形態に係る包装箱を底面側から視た斜視図である。

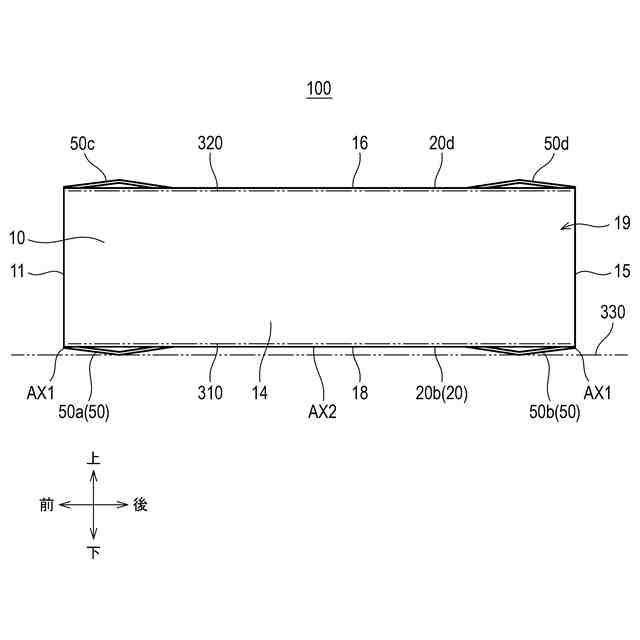

実施形態に係る包装箱の側面図である。
実施形態に係る包装箱の底面図である。
実施形態に係る包装箱の展開図である。

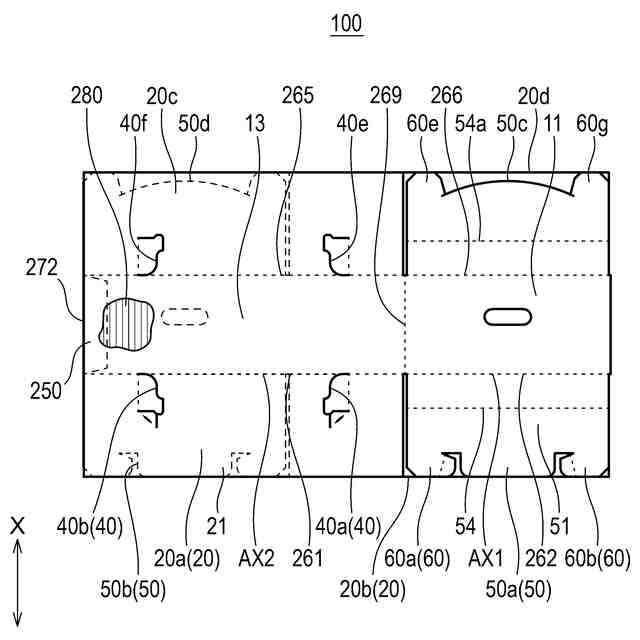

実施形態に係る包装箱を平坦に折り畳んだ状態を示す図である。

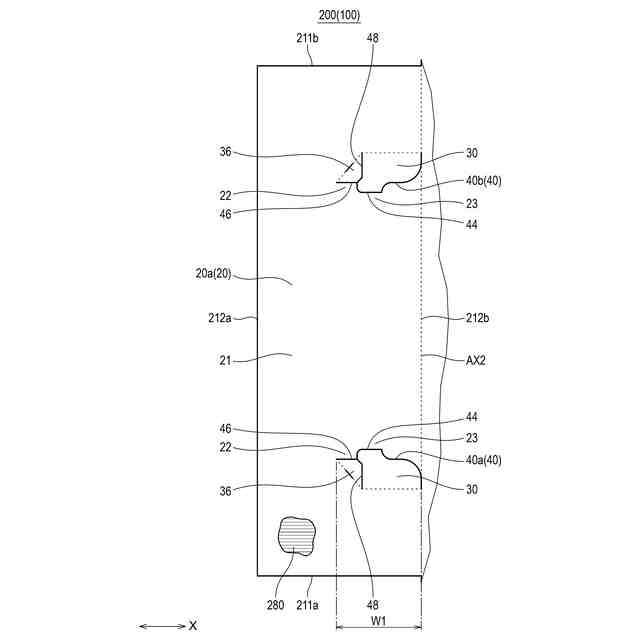

実施形態に係る包装箱の展開図であり、一の内フラップ及びその周辺構造を、包装箱の内面となる側から視た図である。
実施形態に係る包装箱の展開図であり、一の外フラップ及びその周辺構造を、包装箱の内面となる側から視た図である。
実施形態に係る包装箱の展開図であり、一の差込スリット及びその周辺構造を、包装箱の内面となる面側から視た図である。
実施形態に係る包装箱の展開図であり、一の差込片及びその周辺構造を、包装箱の内面となる内面側から視た図である。
図１１（ａ）は包装箱の部分拡大の底面図（包装箱の外面側から視た図）であり、図１１（ｂ）は包装箱の部分拡大の底面図（包装箱の内面側から視た図）である。
図１２（ａ）及び図１２（ｂ）は実施形態における差込スリットに差込片が差し込まれる前の状態を示す図であり、このうち図１２（ａ）は差込スリット、差込片及びその周辺構造を包装箱の内面側から視た図であり、図１２（ｂ）は図１２（ａ）に示すＡ－Ａ線に沿った切断端面図である。
図１３（ａ）及び図１３（ｂ）は実施形態における差込スリットに差込片の先端部までが差し込まれた状態を示す図であり、このうち図１３（ａ）は差込スリット、差込片及びその周辺構造を包装箱の内面側から視た図であり、図１３（ｂ）は図１３（ａ）に示すＡ－Ａ線に沿った切断端面図である。
図１４（ａ）及び図１４（ｂ）は実施形態における差込スリットに差込片の中間部までが差し込まれた状態を示す図であり、このうち図１４（ａ）は差込スリット、差込片及びその周辺構造を包装箱の内面側から視た図であり、図１４（ｂ）は図１４（ａ）に示すＡ－Ａ線に沿った切断端面図である。
図１５（ａ）及び図１５（ｂ）は実施形態における差込スリットに差込片が一番深く差し込まれた状態を示す図であり、このうち図１５（ａ）は差込スリット、差込片及びその周辺構造を包装箱の内面側から視た図であり、図１５（ｂ）は図１５（ａ）に示すＡ－Ａ線に沿った切断端面図である。
図１６（ａ）及び図１６（ｂ）は実施形態における差込スリットに差込片が係合した状態を示す図であり、このうち図１６（ａ）は差込スリット、差込片及びその周辺構造を包装箱の内面側から視た図であり、図１６（ｂ）は図１６（ａ）に示すＡ－Ａ線に沿った切断端面図である。
図１６（ａ）に示すＢ－Ｂ線に沿った切断端面図である。
差込スリットに差込片が係合した状態を、包装箱の内面側から視た図である。
実施形態における突出片が起立した状態を示す斜視図であり、内フラップの図示を省略している。
図２０（ａ）は実施形態における押圧片及びその周辺構造を示す底面図（包装箱の外面側から視た図）であり、図２０（ｂ）は図２０（ａ）に示すＡ－Ａ線に沿った切断端面図であり、図２０（ｃ）は図２０（ｂ）に示す状態から底面部上に内容物が配置された状態を示す。
【発明を実施するための形態】
【０００９】
以下、本発明の好ましい実施形態について、図面を用いて説明する。なお、すべての図面において、同様の構成要素には同一の符号を付し、重複する説明は適宜に省略する。
また、本発明において、包装箱１００の各構成要素の位置関係（上下関係等）の説明は、特に断りのない場合は包装箱１００を図１から図４のように組み立てた状態での位置関係を説明したものである。
また、以下の説明において、包装箱１００の内部側（後述する収容領域１９側）を内方、包装箱１００の内部側（同上）とは反対側を外方という場合がある。同様に、包装箱１００の内部側（同上）の面を内面（内面側）、内面とは反対側の面を外面（外面側）という場合がある。
また、本実施形態で用いる各図面は、本発明の包装箱１００の構成、形状、当該包装箱１００を構成する各部材の配置を例示するものであり、本発明を限定するものではない。また、各図面は、包装箱１００の長さ、幅、高さといった寸法比を必ずしも正確に表すものではない。
また、本明細書における「直交」及び「平行」は、本発明が属する技術分野において許容される誤差の範囲を含むものとする。例えば、本明細書の「直交」及び「平行」とは、特に断りがない限り、厳密な直交又は平行に対して±１０°未満の範囲内であること等を意味する。なお、厳密な直交、又は厳密な平行からの誤差は、±５°以下であることが好ましく、±３°以下であることがより好ましい。
【００１０】
図１から図５のいずれかに示すように、本実施形態に係る包装箱１００は、差込スリット４０を有する内フラップ２０（例えば、後述する下側内フラップ２０ａ、２０ｂ）と、差込スリット４０に差し込まれる差込片６０を有し内フラップ２０の外側から重ねて配置される外フラップ５０（例えば、後述する下側外フラップ５０ａ、５０ｂ）と、を有する。
差込スリット４０は、外フラップ５０の揺動軸である第１揺動軸ＡＸ１（図２及び図８等参照）に沿う方向に延在している。外フラップ５０は、第１揺動軸ＡＸ１を含む外フラップ本体５１を有する。
差込片６０は、外フラップ５０において第１揺動軸ＡＸ１から遠い側（図８における上側）の縁部である第１縁部５３に配置されているとともに、第１揺動軸ＡＸ１から遠ざかる向きに外フラップ本体５１から突出している。
差込片６０は、外フラップ本体５１と直に繋がっている差込本体部６２と、差込本体部６２から第１揺動軸ＡＸ１に沿う方向に突出していて差込本体部６２を介して外フラップ本体５１と繋がっている突出片６４と、を有する。
差込スリット４０は、差込本体部６２が差し込まれる第１スリット４４と、突出片６４が差し込まれる第２スリット４６と、を有する。
図７に示すように、内フラップ２０は、第１スリット４４に対して第１揺動軸ＡＸ１側に隣接して配置されている第１ガイド片３０を有する。
また、内フラップ２０において、第２スリット４６に対して第１揺動軸ＡＸ１から遠い側に隣接している部位は、差込スリット４０に対して差込片６０が差し込まれる際に突出片６４を厚み方向（押圧部２２の厚み方向）に押圧する押圧部２２となっている。
（【００１１】以降は省略されています）
