公開番号2025049155
公報種別公開特許公報(A)
公開日2025-04-03
出願番号2024164183
出願日2024-09-20
発明の名称トイレットロール
出願人日本製紙クレシア株式会社
代理人個人,個人,個人,個人
主分類A47K 10/16 20060101AFI20250326BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】エンボスを付与せず、ナーリングを施したトイレットペーパーを巻き取ったトイレットロールにおいて、プライが剥がれにくく、かつ、トイレットペーパーの美粧性にも優れるトイレットロールを提供する。
【解決手段】エンボスが付与されていないシートを2プライに積層したトイレットペーパーを、紙管にロール状に巻き取ったトイレットロールであって、トイレットペーパーは更に、長手方向に略直線状にナーリングを施されており、ナーリングの幅は1mm以上10mm以下であり、ナーリングは押し込み部を有し、押し込み部の1個当たりの面積が0.04mm²以上2.0mm²以下、1辺がナーリングの幅としたナーリング部における正方形内の押し込み部の割合が2%以上70%以下である、トイレットロールを提供する。

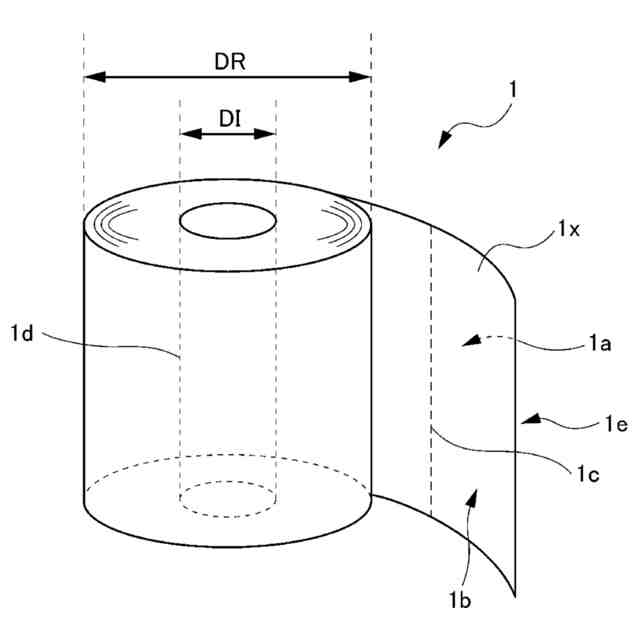

【選択図】図1
特許請求の範囲【請求項１】
エンボスが付与されていないシートを２プライに積層したトイレットペーパーを、紙管にロール状に巻き取ったトイレットロールであって、
ロールの巻長が４５ｍ以上１５０ｍ以下、巻直径が１００ｍｍ以上１４３ｍｍ以下であり、
前記トイレットペーパーの１プライの坪量が１１ｇ／ｍ
２
以上２０ｇ／ｍ
２
以下であり、
前記トイレットペーパーは、長手方向に等間隔で配置された、幅方向に延びるミシン目を有し、
前記トイレットペーパーにおいて、２プライにおける前記ミシン目を含む領域のタブ強度が２．５Ｎ／７５ｍｍ以上９．０Ｎ／７５ｍｍ以下、ロール表面側の１プライにおける前記ミシン目を含む領域のタブ強度が１．２５Ｎ／７５ｍｍ以上４．５Ｎ／７５ｍｍ以下であり、
前記トイレットペーパーは更に、長手方向に略直線状にナーリングを施されており、
前記ナーリングの幅は１ｍｍ以上１０ｍｍ以下であり、
前記ナーリングは押し込み部を有し、前記押し込み部の１個当たりの面積が０．０４ｍｍ
２
以上２．０ｍｍ
２
以下、１辺が前記ナーリングの幅としたナーリング部における正方形内の前記押し込み部の割合（（前記押し込み部１つの面積×１辺が前記ナーリングの幅としたナーリング部における正方形内の前記押し込み部の個数）／１辺が前記ナーリングの幅としたナーリング部における正方形の面積×１００）が２％以上７０％以下であることを特徴とする、トイレットロール。
続きを表示（約 1,000 文字）【請求項２】
ロールの巻密度が１．１ｍ／ｃｍ
２
以上２．０ｍ／ｃｍ
２
以下であることを特徴とする、請求項１に記載のトイレットロール。
【請求項３】
ロールのロール密度が０．１３ｇ／ｃｍ
３
以上０．３３ｇ／ｃｍ
３
以下であることを特徴とする、請求項１又は２に記載のトイレットロール。
【請求項４】
前記紙管を軸心が水平になるよう硬い台上に横に置き、前記紙管の外面中央部に圧縮子（面積２．０ｃｍ
２
）を、速度１０ｍｍ／分の条件で上から押し込み、前記圧縮子が押す圧力が０．５ｇｆ／ｃｍ
２
のときの押し込み深さをＴ
０
、圧力が２５０ｇｆ／ｃｍ
２
のときの押し込み深さをＴ
ｍ
として、（Ｔ
ｍ
－Ｔ
０
）を前記紙管の固さとしたとき、前記紙管の固さが１．６ｍｍ以上２．８ｍｍ以下であることを特徴とする、請求項１又は２に記載のトイレットロール。
【請求項５】
前記トイレットペーパーのＪＩＳＰ８１１３に基づく乾燥時のＭＤ方向の引張強度ＤＭＤＴが２．５Ｎ／２５ｍｍ以上７．５Ｎ／２５ｍｍ以下であることを特徴とする、請求項１又は２に記載のトイレットロール。
【請求項６】
前記トイレットペーパーのＪＩＳＰ８１１３に基づく乾燥時のＣＤ方向の引張強度ＤＣＤＴが０．７Ｎ／２５ｍｍ以上２．５Ｎ／２５ｍｍ以下であることを特徴とする、請求項１又は２に記載のトイレットロール。
【請求項７】
前記紙管を含まないロール質量が２００ｇ以上４００ｇ以下であることを特徴とする、請求項１又は２に記載のトイレットロール。
【請求項８】
前記トイレットペーパーの紙厚が０．４ｍｍ／１０枚以上１．３ｍｍ／１０枚以下であることを特徴とする、請求項１又は２に記載のトイレットロール。
【請求項９】
前記トイレットペーパーの比容積が３．０ｃｍ
３
／ｇ以上７．０ｃｍ
３
／ｇ以下であることを特徴とする、請求項１又は２に記載のトイレットロール。
【請求項１０】
前記紙管の外径が２５ｍｍ以上４８ｍｍ以下であることを特徴とする、請求項１又は２に記載のトイレットロール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ナーリングが施された２プライのトイレットペーパーを巻き取ったトイレットロールに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
長尺のトイレットペーパーを巻き取ったトイレットロール（以下、長尺トイレットロールとも称する）は、保管場所、ロールの取り換え回数を減らすことができるとともに、包装資材や輸送容積の削減も図れる。
【０００３】
長尺トイレットロールは、全体のサイズをコンパクトにするため、巻密度を高くし、かつ、紙厚を薄くする必要がある。
【０００４】
ところで、一般的なトイレットロールは、巻直径や風合いを安定させるために、トイレットペーパー（以下、シートとも称する）にエンボスを施し、プライ剥がれしないようナーリング（プライエンボス、エッジエンボス、コンタクトエンボスとも称する）を施している。
【０００５】
そのようなナーリングを施すための装置の先行技術文献として、例えば、特許文献１には、周面に多数の凸部を有し、回転させつつその周面を複数枚が重ねられたトイレットペーパー原紙に圧接させて、その凸部の配列パターンに対応するエッジエンボスを付与して、複数のトイレットペーパー原紙のプライ接合を行なう、エッジエンボスロールであって、エッジエンボスロールは周面移動方向に沿って所定間隔で凸部が並ぶ凸部列を有し、この凸部列がエッジエンボスロールの回転軸方向に沿う幅方向に所定間隔で複数配列されているとともに、幅方向の両端に位置する凸部列が、それらの列における周面移動方向において最も近い凸部同士の頂面が周面移動方向で一部重なる位置関係にあり、かつ、凸部が、幅方向に平行な第一辺及びその第一辺よりも長い第二辺と、第一辺及び第二辺の各両端を繋ぐ第三辺及び第四辺とを有する四角形の頂面を有する形状であるとともに、第一辺が紙面に早く接する側に位置し、第二辺が紙面に遅く接する側に位置している、ことを特徴とするエッジエンボスロールが開示されている。
【０００６】
また、特許文献２には、２枚のシートが重ね合わされた２プライのトイレットペーパーがロール状に巻き取られたトイレットロールであって、トイレットロールの巻長は３３ｍ以上１００ｍ以下、および巻直径は１００ｍｍ以上１３４ｍｍ以下であり、シート１枚当たりの坪量は１１ｇ／ｍ
２
以上１６ｇ／ｍ
２
以下であり、ティシューソフトネス測定装置ＴＳＡにより、試料台にトイレットロールのロール外側となる面を上に向けて設置したトイレットペーパーの試料に対し、ブレード付ロータを１００ｍＮの押し込み圧力として上から押し込んだ後に回転数２．０毎秒で回転させ、試料台の振動を振動センサで測定したときに取得される、低周波数側からみたスペクトルの最初の極大ピークの強度（ＴＳ７５０値）であるＴＳ７５０外面は、１２ｄＢＶ
２
ｒｍｓ以上３０ｄＢＶ
２
ｒｍｓ以下であり、ティシューソフトネス測定装置ＴＳＡにより、試料台にトイレットロールのロール内側となる面を上に向けて設置したトイレットペーパーの試料に対し、ブレード付ロータを１００ｍＮの押し込み圧力として上から押し込んだ後に回転数２．０毎秒で回転させ、試料台の振動を振動センサで測定したときに取得される、低周波数側からみたスペクトルの最初の極大ピークの強度（ＴＳ７５０値）であるＴＳ７５０内面は、ＴＳ７５０外面よりも大きく、トイレットペーパーは、２枚のシートが互いに密着するような接合領域を画成するための第１の接合用エンボス部と、第１の接合用エンボス部と共に２枚のシートが互いに密着するような接合領域を画成し、第１の接合用エンボス部とで２枚のシートを一体的に接合するための第２の接合用エンボス部と、を有することを特徴とするトイレットロールが開示されている。
【先行技術文献】
【特許文献】
【０００７】
特開２０１６－０６３８６６号公報
特開２０２３－１０６０６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
エンボスを付与しない（ノーエンボスの）トイレットペーパーは、ロール状に巻き取った際に表面の凹凸が少ないため、より巻密度等を高くすることができ、長尺のトイレットロールとすることができる。
【０００９】
しかし、ノーエンボスのトイレットロールの内、２プライのトイレットペーパーを巻き取ったトイレットロールでは使用中にプライが剥がれてしまい、使用時の表裏逆転や、ミシン目からの切り取り時におけるミシン目のずれを起こす。
そのようなプライ剥がれを防止するため、シートにナーリングを施すことができるが、ノーエンボスのトイレットペーパーの場合、ナーリングがかえって目立ち、美粧性に劣るという問題があった。
【００１０】
以上のことから、エンボスを付与せず、ナーリングを施したトイレットペーパー及びトイレットロールでは、プライの剥がれにくさと、トイレットペーパーの美粧性を両立することが困難であった。
（【００１１】以降は省略されています）
