特許ウォッチ

公開番号2025047356
公報種別公開特許公報(A)
公開日2025-04-03
出願番号2023155808
出願日2023-09-21
発明の名称電動車両のセンサ取付構造
出願人スズキ株式会社
代理人弁理士法人日誠国際特許事務所
主分類A61G 5/04 20130101AFI20250326BHJP(医学または獣医学;衛生学)
要約【課題】電動車両が障害物に衝突した場合であっても、センサの損傷を抑制することができる電動車両のセンサ取付構造を提供すること。
【解決手段】電動車両1のセンサ取付構造は、左前輪21L、右前輪および左後輪22Lおよび右後輪と、左後輪22Lと左後輪側に設けられた後側持ち上げハンドル37とを有する車体部材10を備えており、車体部材10に、車体部材10の後方の状況を検出するソナーセンサ59が取付けられている。ソナーセンサ59は、電動車両1の側面視で、左後輪22Lと右後輪の上方に位置し、かつ、左後輪22Lの後端部22aおよび右後輪の後端部と後側持ち上げハンドル37の後端部37aとを結んだ仮想平面43よりも前方に位置している。
【選択図】図2
特許請求の範囲【請求項１】
前輪および後輪と、前記後輪側に設けられた持ち上げハンドルとを有する車体部材を備え、
前記車体部材に、前記車体部材の後方の状況を検出するセンサが取付けられた電動車両のセンサ取付構造であって、
前記センサは、前記電動車両の側面視で、前記後輪の上方に位置し、かつ、前記後輪の後端部と前記持ち上げハンドルの後端部とを結んだ仮想平面よりも前方に位置することを特徴とする電動車両のセンサ取付構造。
続きを表示（約 650 文字）【請求項２】
前記後輪は、左右方向に転舵不能に前記車体部材に取付けられた駆動輪から構成されており、
前記電動車両の側面視で、前記センサは、前記後輪の前記電動車両の前後方向の後端部よりも前側に位置すること特徴とする請求項１に記載の電動車両のセンサ取付構造。
【請求項３】
前記車体部材は、前記車体部材の後側に設けられ、前記センサが取付けられるリヤカバーと、前記リヤカバーの内部で前記センサよりも前記電動車両の前後方向前方に形成される退避空間部とを有し、
前記電動車両の後突時に前記リヤカバーが前方に変形した場合に、前記センサは、前記退避空間部内で前方に移動可能であることを特徴とする請求項１または請求項２に記載の電動車両のセンサ取付構造。
【請求項４】
前記車体部材は、前記電動車両の車幅方向に離隔して前記電動車両の前後方向に延びる一対のサイドフレームと、前記サイドフレームの後端部を連結し、車幅方向に延びるリヤクロスフレームとを備えており、
前記リヤカバーの後壁に前記センサが取付けられており、
前記リヤカバーの後壁よりも前側に前記リヤクロスフレームが配置されており、
前記電動車両の側面視で、前記センサよりも前方に広がる前記退避空間部の上方に前記リヤカバーの上壁が配置され、前記センサよりも前方に広がる前記退避空間部の下方に前記リヤクロスフレームが配置されていることを特徴とする請求項３に記載の電動車両のセンサ取付構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電動車両のセンサ取付構造に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
フロントカウルに、前方の障害物を検出する前部のソナーを設け、リアカウルに、後方の障害物を検知するソナーを設けた小型電動車両が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－８９７５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の小型電動車両にあっては、前側のソナー部品と後側のソナー部品がそれぞれ前側の障害物や後側の障害物と衝突することを抑制する構成を有していない。
【０００５】
ソナー等のセンサは、比較的高額な部品であり、ソナー自体が損傷することはユーザに過度な負担を強いることになる。このため、ソナーが障害物と衝突して損傷しないようにすることが好ましい。
【０００６】
本発明は、上記のような事情に着目してなされたものであり、電動車両が障害物に衝突した場合であっても、センサの損傷を抑制することができる電動車両のセンサ取付構造を提供することを目的とするものである。
【課題を解決するための手段】
【０００７】
本発明は、前輪および後輪と、前記後輪側に設けられた持ち上げハンドルとを有する車体部材を備え、前記車体部材に、前記車体部材の後方の状況を検出するセンサが取付けられた電動車両のセンサ取付構造であって、前記センサは、前記電動車両の側面視で、前記後輪の上方に位置し、かつ、前記後輪の後端部と前記持ち上げハンドルの後端部とを結んだ仮想平面よりも前方に位置することを特徴とする。
【発明の効果】
【０００８】
このように上記の本発明によれば、電動車両が障害物に衝突した場合であっても、センサの損傷を抑制することができる。
【図面の簡単な説明】
【０００９】

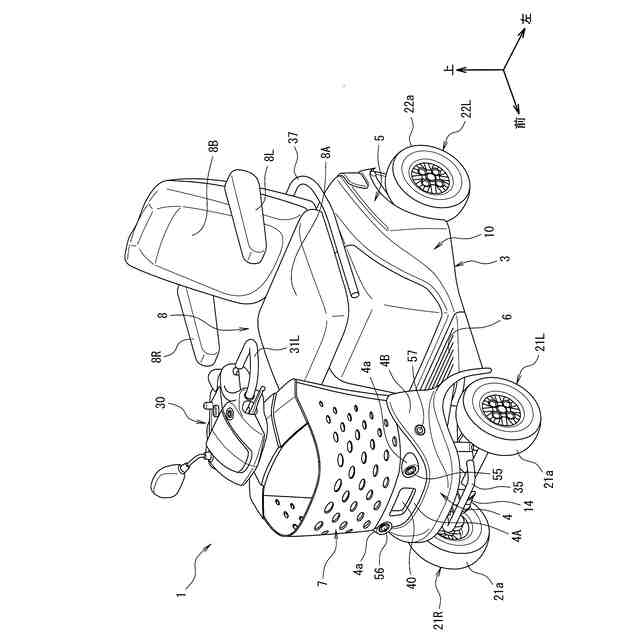

図１は、本発明の一実施例に係る電動車両を左斜め前方から見た図である。

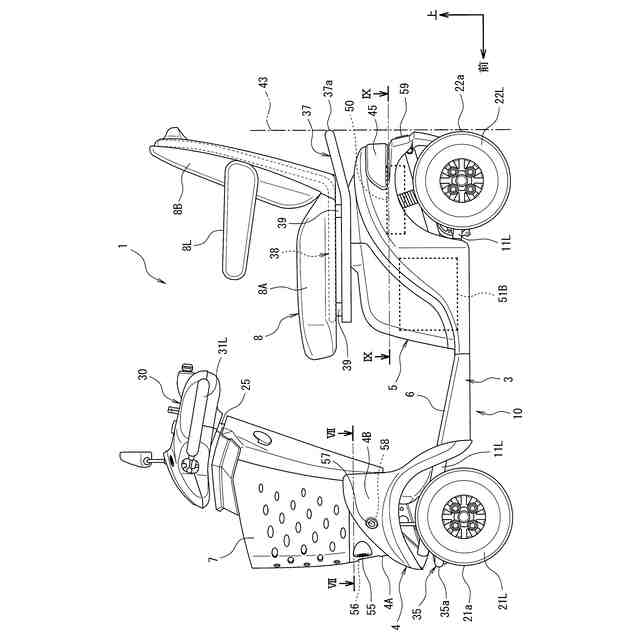

図２は、本発明の一実施例に係る電動車両の左側面図である。
図３は、本発明の一実施例に係る電動車両の平面図である。
図４は、本発明の一実施例に係る電動車両の正面図である。
図５は、本発明の一実施例に係る電動車両の後面図である。
図６は、図３のＶI－ＶI方向矢視断面図であり、フロントバスケットの下部よりも下側を示している。

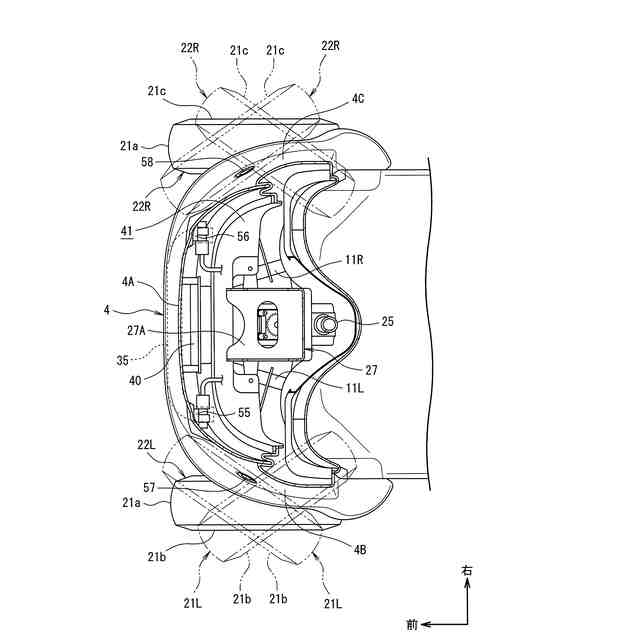

図７は、図２のＶII－ＶII方向矢視断面図であり、フロントバスケットよりも下側を示している。

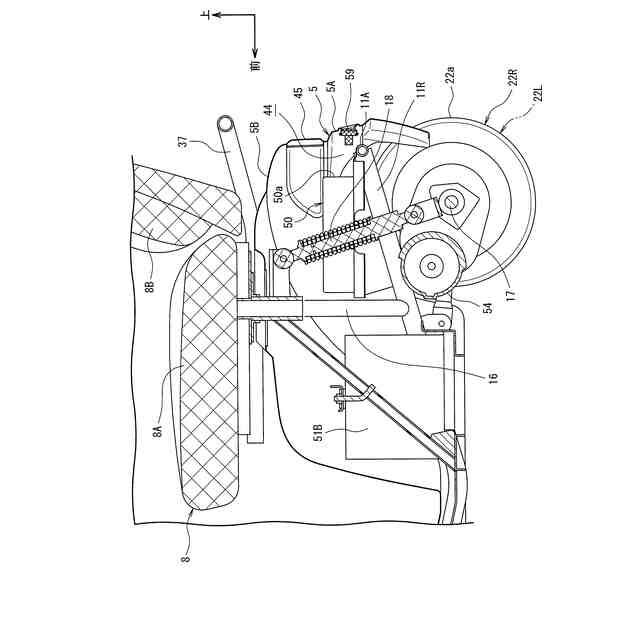

図８は、図３のＶIII－ＶIII方向矢視断面図であり、シートバックの下部よりも下側を示している。
図９は、図２のIＸ－IＸ方向矢視断面図であり、テールランプよりも下側を示している。
図１０は、本発明の一実施例に係る電動車両の左前面に取付けられたソナーセンサの外観図である。
【発明を実施するための形態】
【００１０】
本発明の一実施の形態に係る電動車両のセンサ取付構造は、前輪および後輪と、後輪側に設けられた持ち上げハンドルとを有する車体部材を備え、車体部材に、車体部材の後方の状況を検出するセンサが取付けられた電動車両のセンサ取付構造であって、センサは、電動車両の側面視で、後輪の上方に位置し、かつ、後輪の後端部と前記持ち上げハンドルの後端部とを結んだ仮想平面よりも前方に位置する。
（【００１１】以降は省略されています）
