公開番号2025047139
公報種別公開特許公報(A)
公開日2025-04-03
出願番号2023155446
出願日2023-09-21
発明の名称シート処理装置、シート処理方法およびプログラム
出願人キヤノン株式会社
代理人弁理士法人谷・阿部特許事務所
主分類B65H 37/06 20060101AFI20250326BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】ユーザに3つ折り設定に関する無駄な操作が発生する。
【解決手段】選択中の保持手段に保持されたシートが3つ折り不可能な場合、3つ折り可能なシートを保持した保持手段を選択可能に、前記シートに3つ折りを実行するための設定処理用の画面を表示する。
【選択図】図5
特許請求の範囲【請求項１】
シートに３つ折りを実行するシート処理装置であって、
前記シートを保持する複数の保持手段のうち、前記３つ折りを実行する１つの保持手段を選択する選択手段と、
前記シートに３つ折りを実行するための設定処理用の画面を表示する表示制御手段と、
を有し、
前記表示制御手段は、
前記選択された保持手段に保持されたシートが３つ折り不可能であり、前記複数の保持手段に３つ折り可能なシートを保持した保持手段がある場合、前記３つ折り可能なシートを保持した保持手段を選択可能に前記設定処理用の画面に表示する、
ことを特徴とするシート処理装置。
続きを表示（約 1,700 文字）【請求項２】
前記シートを３つ折りするための設定は、前記シートの折り幅であり、
前記表示制御手段は、前記シートが３つ折り可能かの判断を前記シートのサイズに基づいて行う
ことを特徴とする請求項１に記載のシート処理装置。
【請求項３】
前記表示制御手段は、前記複数の保持手段に３つ折り可能なシートを保持した保持手段が無い場合、３つ折り可能なシートを保持した保持手段が無い旨を表示する
ことを特徴とする請求項１に記載のシート処理装置。
【請求項４】
前記選択された保持手段に保持されたシートが変更されたことを検知する検知手段をさらに有し、
前記選択手段は、前記検知の後、前記選択された保持手段に保持されたシートが３つ折り不可能であり、前記複数の保持手段に３つ折り可能なシートを保持した保持手段がある場合、前記３つ折り可能なシートを保持した保持手段を選択する
ことを特徴とする請求項１に記載のシート処理装置。
【請求項５】
シートに３つ折り実行するシート処理装置であって、
前記シートを保持する複数の保持手段のうち、前記３つ折りを実行する１つの保持手段を選択する選択手段と、
前記シートに３つ折りを実行するための設定処理用の画面を表示する表示制御手段と、
を有し、
前記表示制御手段は、
前記選択された保持手段に保持されたシートが３つ折り不可能な場合、前記選択された保持手段に保持されたシートが３つ折り不可能である旨を表示する
ことを特徴とするシート処理装置。
【請求項６】
シートに３つ折りを実行するシート処理装置であって、
前記シートを保持する複数の保持手段のうち、前記３つ折りを実行する１つの保持手段を選択する選択手段と、
前記シートに３つ折りを実行するための設定処理用の画面を表示する表示制御手段と、
を有し、
前記表示制御手段は、
前記選択された保持手段に保持されたシートが３つ折り不可能な場合、前記複数の保持手段のうち、１つの保持手段を選択するための設定処理用の画面を表示する、
ことを特徴とするシート処理装置。
【請求項７】
前記複数の保持手段のうち、１つの保持手段を選択するための設定処理用の画面で選択可能な保持手段は、３つ折り可能なシートを保持した保持手段のみである
ことを特徴とする請求項６に記載のシート処理装置。
【請求項８】
シートに３つ折りを実行するシート処理装置であって、
前記シートを保持する複数の保持手段のうち、１つの保持手段を選択する選択手段と、
前記シートに３つ折りを実行するための設定処理用の画面を表示する表示制御手段と、
前記設定処理用の画面において前記選択された保持手段に保持されたシートが変更されたことを検知する検知手段と、
を有し、
前記表示制御手段は、
前記検知された変更内容に基づいて前記設定処理用の画面の表示を変更する、
ことを特徴とするシート処理装置。
【請求項９】
シートに３つ折りを実行するシート処理装置であって、
前記シートを保持する複数の保持手段のうち、１つの保持手段を選択する選択手段と、
前記シートに３つ折りを実行するための設定処理用の画面を表示する表示制御手段と、
前記設定処理用の画面において前記選択された保持手段に保持されたシートが変更されたことを検知する検知手段と、
を有し、
前記表示制御手段は、
前記検知された変更内容に基づいて前記設定処理用の画面における設定値を初期値に変更する
ことを特徴とするシート処理装置。
【請求項１０】
前記３つ折りは、内３つ折り、または外３つ折りである
ことを特徴とする請求項１に記載のシート処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、シート処理装置、シート処理装置方法およびプログラムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
印刷後の出力用紙（シート）に対して各種加工を施す仕上げ機能の１つとしてＣ折りという機能が提供されている。Ｃ折りは内３つ折りとも呼ばれ、短辺Ｘ、長辺Ｙのサイズの用紙に対して、長辺Ｙを３分割するラインの一方に沿って谷折をし、さらに長辺Ｙを３分割するもう一方のラインに沿って谷折を行うことでコの字型の出力結果となる折り方である。
【０００３】
特許文献１には、ユーザによってＣ折り仕上げが指示された場合、出力用紙の自動選択を解除し、ユーザがＣ折り可能な出力用紙を選択する構成が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－１６８５９９号公報
【発明の開示】
【発明が解決しようとする課題】
【０００５】
ところで、Ｃ折りを実施する際、Ｃ折りに関する詳細設定、例えば、Ｃ折りしたときの各辺の長さ（折り幅）を設定することがある。
【０００６】
しかしながら、特許文献１のように、単に、ユーザがＣ折り可能な用紙を選択する構成では、選択された用紙が設定された折り幅を適切に実現できないことがある。そして、このような場合には、装置は処理を中断し、ユーザに折り幅設定のやり直しを促すことになる。これは、ユーザにとっては二度手間を意味し、無駄である。
【０００７】
そこで、本開示は、ユーザに３つ折り設定に関する無駄な操作が発生することを防ぐことを目的とする。
【課題を解決するための手段】
【０００８】
本開示の一態様に係るシート処理装置は、シートに３つ折りを実行するシート処理装置であって、前記シートを保持する複数の保持手段のうち、前記３つ折りを実行する１つの保持手段を選択する選択手段と、前記シートに３つ折りを実行するための設定処理用の画面を表示する表示制御手段と、を有し、前記表示制御手段は、前記選択された保持手段に保持されたシートが３つ折り不可能であり、前記複数の保持手段に３つ折り可能なシートを保持した保持手段がある場合、前記３つ折り可能なシートを保持した保持手段を選択可能に前記設定処理用の画面に表示することを特徴とする。
【発明の効果】
【０００９】
本開示によれば、ユーザに３つ折り設定に関する無駄な操作が発生することを防ぐことができる。
【図面の簡単な説明】
【００１０】

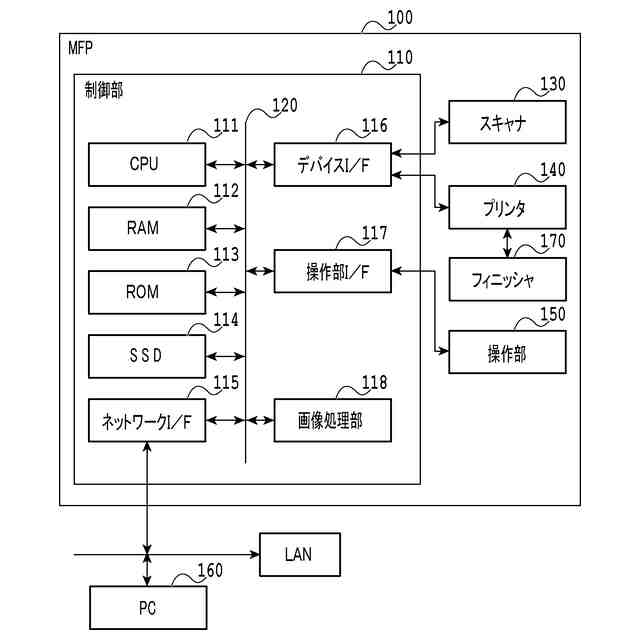

画像形成装置のハードウェア構成例を示すブロック図である。
プログラムのモジュール構成を説明する図である。
ＭＦＰの概略断面図である。
Ｃ折りを行う場合の制約および設定値例を示す図である。
コピー画面例を示す図である。

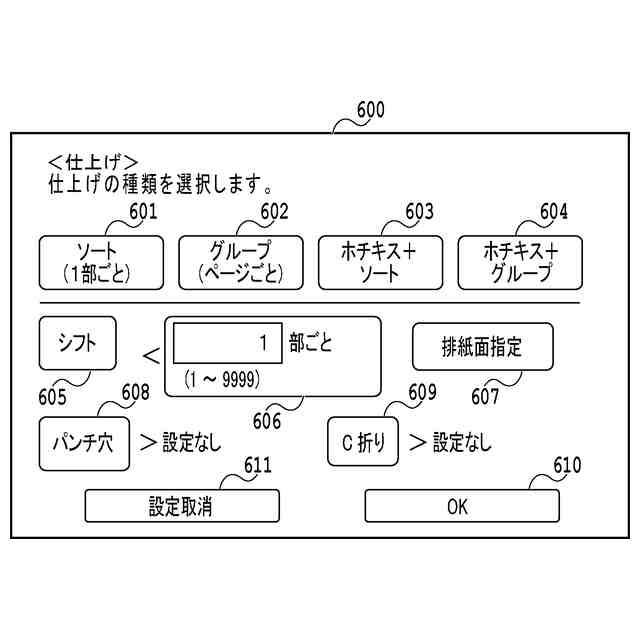

仕上げ設定画面例を示す図である。

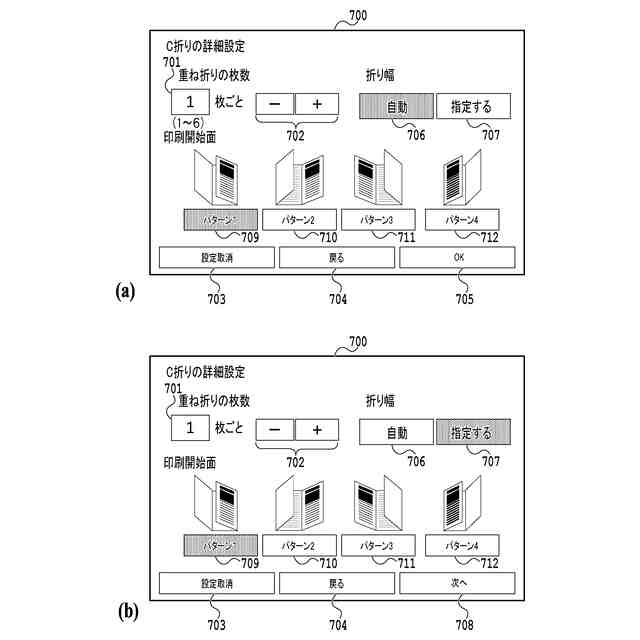

Ｃ折り設定画面例を示す図である。

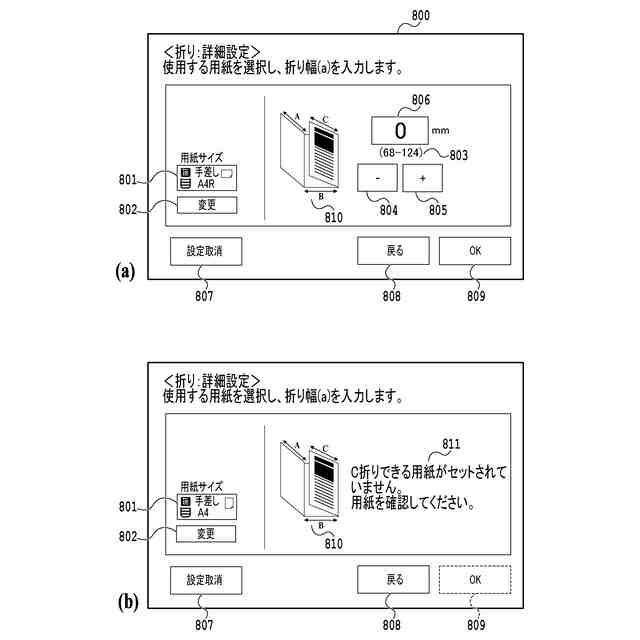

折り幅設定画面例を示す図である。

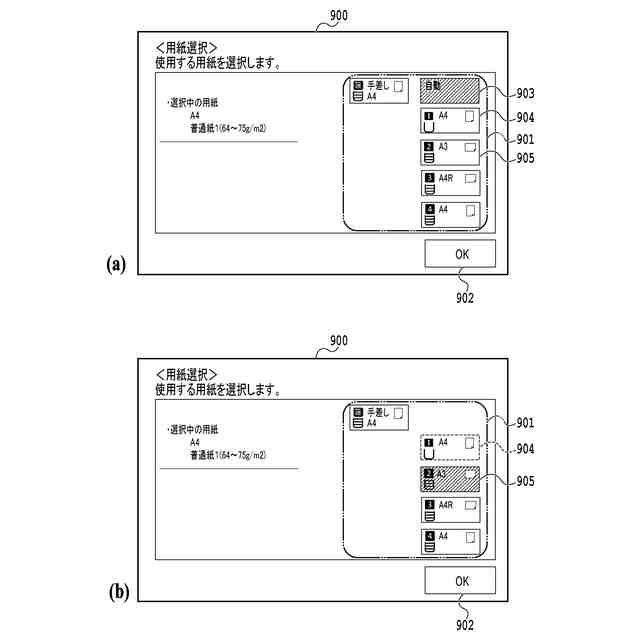

用紙選択画面例を示す図である。
コピージョブを実行するまでの処理の流れを示すフローチャートである。
コピー設定値例を示す図である。
エラー画面例を示す図である。
用紙設定処理の詳細な流れを示すフローチャートである。
仕上げ設定処理の詳細な流れを示すフローチャートである。
折り幅設定処理の詳細な流れを示すフローチャートである。
警告メッセージを含む折り幅設定画面例を示す図である。
折り幅設定処理の詳細な流れを示すフローチャートである。
折り幅設定処理の詳細な流れを示すフローチャートである。
折り幅設定処理の詳細な流れを示すフローチャートである。
折り幅設定画面例を示す図である。
折り幅設定処理の詳細な流れを示すフローチャートである。
確認画面例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
