特許ウォッチ

公開番号2025043890
公報種別公開特許公報(A)
公開日2025-04-01
出願番号2023151455
出願日2023-09-19
発明の名称藻類検出結果表示システム、藻類検出結果表示方法、およびプログラム
出願人株式会社東芝,東芝インフラシステムズ株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類C12M 1/34 20060101AFI20250325BHJP(生化学;ビール;酒精;ぶどう酒;酢;微生物学;酵素学;突然変異または遺伝子工学)
要約【課題】各種の藻類の測定結果を把握し易くすること。
【解決手段】実施形態の藻類検出結果表示システムは、藻類を含む水を撮影して得られる画像と、前記画像の中の前記藻類が映っている領域を示す情報および前記藻類の種類を表す情報とを、表示部に同時に表示させる表示制御部を具備する。
【選択図】図19
特許請求の範囲【請求項１】
藻類を含む水を撮影して得られる画像と、前記画像の中の前記藻類が映っている領域を示す情報および前記藻類の種類を表す情報とを、表示部に同時に表示させる表示制御部を具備する、
藻類検出結果表示システム。
続きを表示（約 850 文字）【請求項２】
前記表示制御部は、
前記画像の中の前記藻類が映っている領域を、当該領域を囲む枠線の表示により示す、
請求項１に記載の藻類検出結果表示システム。
【請求項３】
前記表示制御部は、
前記藻類の種類を、前記枠線の色又は線種の違いで表す、
請求項２に記載の藻類検出結果表示システム。
【請求項４】
前記表示制御部は、
ユーザの要求に応じて、前記藻類の種類ごとに、前記枠線の色又は線種を変更する、
請求項３に記載の藻類検出結果表示システム。
【請求項５】
前記表示制御部は、
前記画像の中の前記藻類が映っている領域を、予め定められた色または模様の装飾の表示により示す、
請求項１に記載の藻類検出結果表示システム。
【請求項６】
前記表示制御部は、
前記藻類の種類を、前記藻類が映っている領域を装飾する色又は模様の違いで表す、
請求項５に記載の藻類検出結果表示システム。
【請求項７】
前記表示制御部は、
ユーザの要求に応じて、前記藻類の種類ごとに、前記装飾の色又は模様を変更する、
請求項６に記載の藻類検出結果表示システム。
【請求項８】
前記表示制御部は、
前記藻類の属もしくは種の種類を、文字の表示で示す、
請求項１乃至７のいずれか１項に記載の藻類検出結果表示システム。
【請求項９】
前記表示制御部は、
ユーザの要求に応じて、前記藻類の種類ごとに、前記文字の色を変更する、
請求項８に記載の藻類検出結果表示システム。
【請求項１０】
前記表示制御部は、
前記藻類の測定量を示す情報をさらに前記表示部に表示させる、
請求項１乃至７のいずれか１項に記載の藻類検出結果表示システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、藻類検出結果表示システム、藻類検出結果表示方法、およびプログラムに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
河川や沼湖などの現場の水や浄水場の水の中における藻類の種類や数を判別するためには、対象となる水を採水し、採水した水を容器に通水もしくは充填した上で、その水の中にある各種の藻類を、顕微鏡等で観察することにより検出する。
【０００３】
しかしながら、従来の手法では、藻類の検出結果から、特定の種類の藻類による障害（異臭の発生、ろ過閉塞など）の予兆を知得したり、今後の藻類発生の傾向を予測したりすることは、容易なことではない。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－０９５２５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明が解決しようとする課題は、各種の藻類の検出結果を把握し易くする藻類検出結果表示システム、藻類検出結果表示方法、およびプログラムを提供することにある。
【課題を解決するための手段】
【０００６】
実施形態の藻類検出結果表示システムは、藻類を含む水を撮影して得られる画像と、前記画像の中の前記藻類が映っている領域を示す情報および前記藻類の種類を表す情報とを、表示部に同時に表示させる表示制御部を具備する。
【図面の簡単な説明】
【０００７】
図１は、実施形態に係る藻類検出結果表示システムの構成の一例を示す図である。
図２は、図１中に示される藻類検出結果表示システムの各部の機能構成の一例を示す図である。

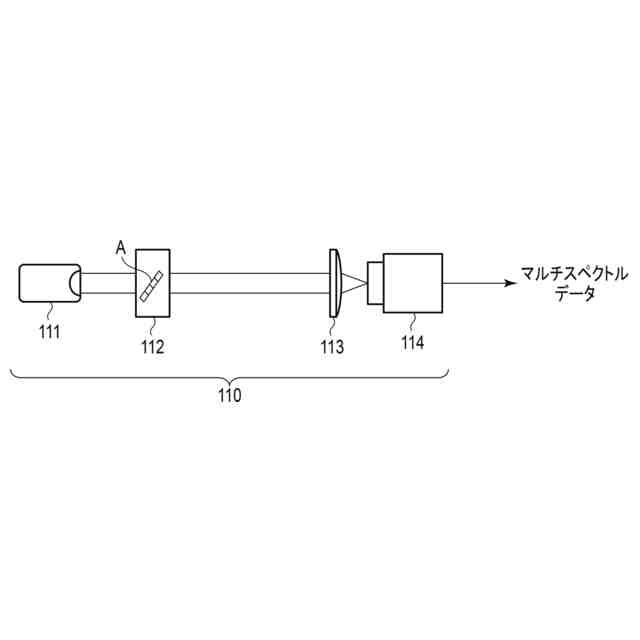

図３は、データ取得部１１に備えられる撮像装置の構成の一例を示す図である。

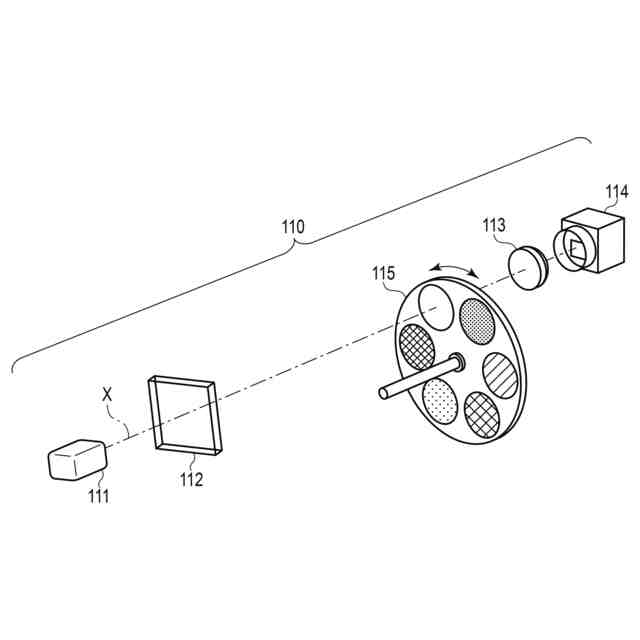

図４は、撮像装置１１０の具体的な構成の一例を示す図である。

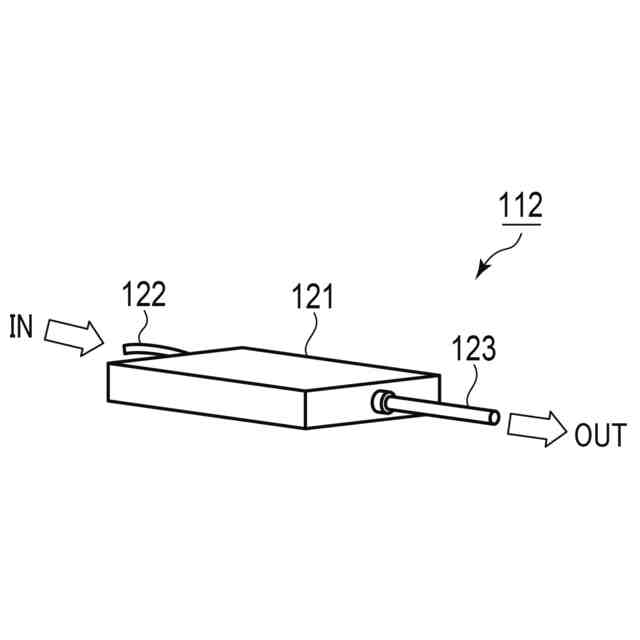

図５は、容器１１２の構成の一例を示す図である。
図６は、藻類の分類を概略的に示す図である。
図７は、各種の藻類と色素との関係を概略的に示す図である。

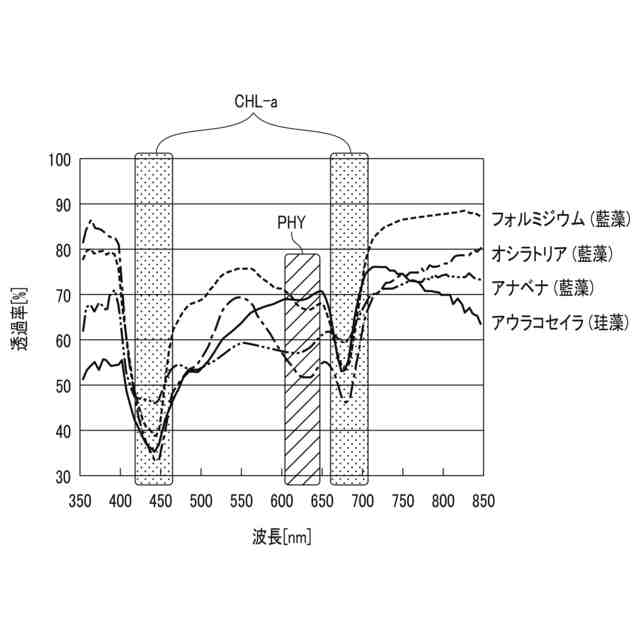

図８は、各種の藻類の吸収スペクトルを示すとともに各種の色素の光の吸収ピーク（吸収極大）がある波長域を示す図である。

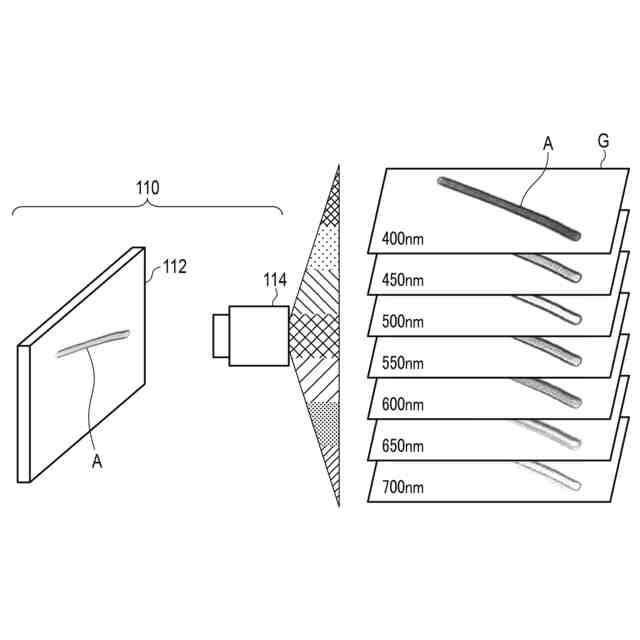

図９は、撮像装置１１０が出力する撮像信号から得られる情報の一例を模式的に示す図である。
図１０は、各種の藻類の姿が写った画像の例を示す図である。
図１１は、テーブル表示制御部３１によるテーブル表示の例を示す図である。
図１２は、画像処理に使用する撮影画像（藻類を含む水を撮影して得られた撮影画像）の一例を示す図である。
図１３は、図１２の画像Ｇ１を二値化処理した画像の一例を示す図である。
図１４は、図１３（ａ）及び（ｂ）の画像Ｇ２及びＧ３の中の白色の領域に外接する最小矩形の枠線が重畳された画像の例を示す図である。
図１５は、図１４（ａ）及び（ｂ）の画像Ｇ４及びＧ５の中の最小矩形の枠線Ｗ１及びＷ２を拡張した画像の例を示す図である。
図１６は、図１５（ａ）及び（ｂ）の画像Ｇ６及びＧ７の中の枠線Ｗ１及びＷ２を図１２の画像Ｇ１に重畳した新たな画像Ｇ８の例を示す図である。
図１７は、曲線状の枠線を用いる場合の例を示す図である。
図１８は、矩形の枠線が重畳された画像の例と、曲線状の枠線が重畳された画像の例とを、対比させて示す図である。

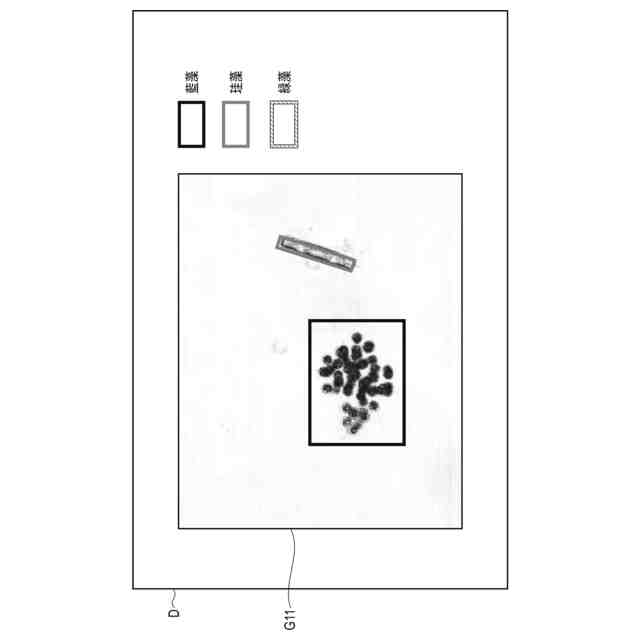

図１９は、藻類の種類を「枠線の色」の違いで表した表示の例を示す図である。
図２０は、藻類の種類を「枠線の線種」の違いで表した表示の例を示す図である。
図２１は、藻類に該当するもの（藻類全般）を「特定の色の枠線」で表した表示の例を示す図である。
図２２は、藻類（綱）の種類を「枠線の色」の違いで表し、藻類の属の種類を「枠線の線種」の違いで表した表示の例を示す図である。
図２３は、藻類（綱）の種類を「枠線の色」の違いで表し、藻類の属の種類を「文字」で示した表示の例を示す図である。
図２４は、図２３の表示の変形例を示す図である。
図２５は、藻類の種類を「装飾の色」の違いで表した表示の例を示す図である。
図２６は、図２４の表示の第１の変形例（図２４中の枠線と異なる種類の枠線を用いた例）を示す図である。
図２７は、図２４の表示の第２の変形例（図２４中の枠線と異なる種類の枠線を用いた例）を示す図である。
図２８は、図２４の表示の第３の変形例（藻類ごとの面積や長さなどの測定量の情報をさらに表示した例）を示す図である。
図２９は、図２４の表示の第４の変形例（藻類ごとの形状の種別の情報をさらに表示した例）を示す図である。
図３０は、図２９に示される画像の別の例を示す図である。
図３１は、撮影日時が異なる複数の画像を比較できるように並べた表示の例を示す図である。
図３２は、水源が異なる複数の画像を比較できるように並べた表示の例を示す図である。
図３３は、藻類検出結果表示システムの動作の一例を示すフローチャートである。
図３４は、撮影画像に枠線を重畳させるための画像処理の動作の一例を示すフローチャートである。
【発明を実施するための形態】
【０００８】
以下、図面を参照して、実施の形態について説明する。
【０００９】
＜システム全体の構成＞
図１に、実施形態に係る藻類検出結果表示システムの構成の一例を示す。
【００１０】
図１に示される藻類検出結果表示システムは、データベース管理部Ｍ、データ収集部１０、藻類測定部２０、表示制御部３０、およびユーザ操作部６０－１，６０－２を含む。ユーザ操作部６０－１，６０－２は、それぞれ表示部６２を備えている。
（【００１１】以降は省略されています）
