公開番号2025042937
公報種別公開特許公報(A)
公開日2025-03-28
出願番号2023150148
出願日2023-09-15
発明の名称半導体装置
出願人株式会社東芝
代理人弁理士法人iX
主分類H10D 84/80 20250101AFI20250321BHJP()
要約【課題】制御回路を内蔵した半導体装置の提供。
【解決手段】主素子は、第1電極と、支持体の第1面に沿う第1方向において第1電極と離れて位置する第2電極と、第1方向において第1電極と第2電極との間に設けられ、第2電極と第1のショットキー接合を形成する第1半導体層と、第2方向において第1のショットキー接合に対向する第1ゲート電極とを有する。制御素子は、第3電極と、第4方向において第3電極と離れて位置する第4電極と、第4方向において第3電極と第4電極との間に設けられ、第4電極と第2のショットキー接合を形成する第2半導体層と、第5方向において第2のショットキー接合に対向する第2ゲート電極とを有する。
【選択図】図1
特許請求の範囲【請求項1】
第1面を有する支持体と、
前記支持体上に設けられた主素子と、
前記支持体上に設けられ、前記主素子を制御する制御素子と、
を備え、
前記主素子は、
第1電極と、
前記第1面に沿う第1方向において前記第1電極と離れて位置する第2電極と、
前記第1方向において前記第1電極と前記第2電極との間に設けられ、前記第2電極と第1のショットキー接合を形成する第1半導体層と、
前記第1面に沿い前記第1方向に交差する第2方向において、前記第1のショットキー接合に対向する第1ゲート電極と、
を有し、
前記制御素子は、
第3電極と、
前記第1面に沿う第4方向において前記第3電極と離れて位置する第4電極と、
前記第4方向において前記第3電極と前記第4電極との間に設けられ、前記第4電極と第2のショットキー接合を形成する第2半導体層と、
前記第1面に沿い前記第4方向に交差する第5方向において、前記第2のショットキー接合に対向する第2ゲート電極と、
を有する半導体装置。
続きを表示(約 750 文字)【請求項2】
前記支持体は、基板を有し、
前記第1半導体層と前記第2半導体層とは、同じ前記基板上に設けられている請求項1に記載の半導体装置。
【請求項3】
前記基板は、前記第1方向及び前記第2方向に交差する第3方向において前記第1面の反対側に位置する第2面を有し、
前記制御素子の前記第3電極及び前記第4電極は、前記第1面上に位置し、前記第2面に位置しない請求項2に記載の半導体装置。
【請求項4】
前記第1半導体部の前記第1方向における厚さは、前記第2半導体部の前記第4方向における厚さよりも厚い請求項1~3のいずれか1つに記載の半導体装置。
【請求項5】
複数の前記制御素子が、NOT回路を形成する請求項1~3のいずれか1つに記載の半導体装置。
【請求項6】
複数の前記制御素子が、NOR回路を形成する請求項1~3のいずれか1つに記載の半導体装置。
【請求項7】
複数の前記制御素子が、NAND回路を形成する請求項1~3のいずれか1つに記載の半導体装置。
【請求項8】
前記制御素子の前記第3電極及び前記第4電極の少なくともいずれかは、前記主素子の前記第1ゲート電極と電気的に接続されている請求項1~3のいずれか1つに記載の半導体装置。
【請求項9】
前記主素子は、前記第3方向において、前記第1半導体層の上方に接する層間絶縁層をさらに有する請求項3に記載の半導体装置。
【請求項10】
前記主素子は、前記層間絶縁層中に、前記第1ゲート電極に接続された第1ゲート配線部を有する請求項9に記載の半導体装置。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】
本発明の実施形態は、半導体装置に関する。
続きを表示(約 1,800 文字)【背景技術】
【0002】
パワー半導体デバイスにおいて制御回路を内蔵したチップの要求がある。
【先行技術文献】
【特許文献】
【0003】
特開2022-22074号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
本発明の実施形態は、制御回路を内蔵した半導体装置の提供を目的とする。
【課題を解決するための手段】
【0005】
本発明の実施形態によれば、半導体装置は、第1面を有する支持体と、前記支持体上に設けられた主素子と、前記支持体上に設けられ、前記主素子を制御する制御素子と、を備え、前記主素子は、第1電極と、前記第1面に沿う第1方向において前記第1電極と離れて位置する第2電極と、前記第1方向において前記第1電極と前記第2電極との間に設けられ、前記第2電極と第1のショットキー接合を形成する第1半導体層と、前記第1面に沿い前記第1方向に交差する第2方向において、前記第1のショットキー接合に対向する第1ゲート電極と、を有し、前記制御素子は、第3電極と、前記第1面に沿う第4方向において前記第3電極と離れて位置する第4電極と、前記第4方向において前記第3電極と前記第4電極との間に設けられ、前記第4電極と第2のショットキー接合を形成する第2半導体層と、前記第1面に沿い前記第4方向に交差する第5方向において、前記第2のショットキー接合に対向する第2ゲート電極と、を有する。
【図面の簡単な説明】
【0006】

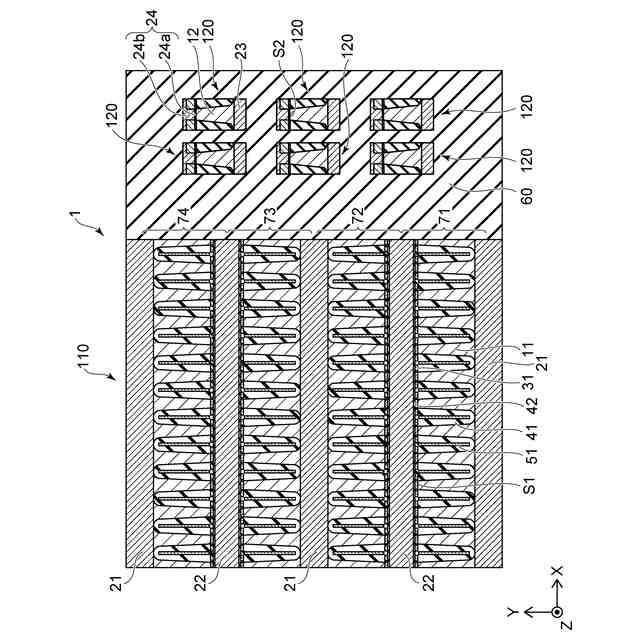

実施形態の半導体装置の模式断面図である。
実施形態の半導体装置の主素子の模式斜視図である。
実施形態の半導体装置の主素子の模式斜視図である。

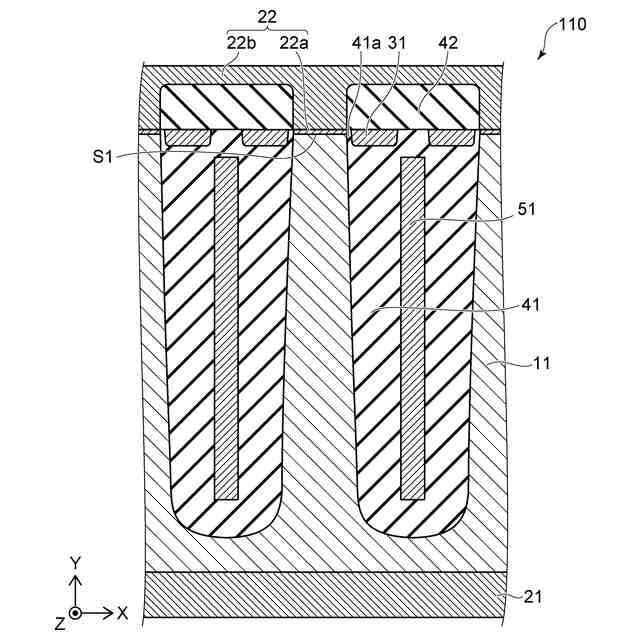

実施形態の半導体装置の主素子の模式断面図である。
(a)及び(b)は、実施形態の半導体装置の主素子の模式斜視図である。

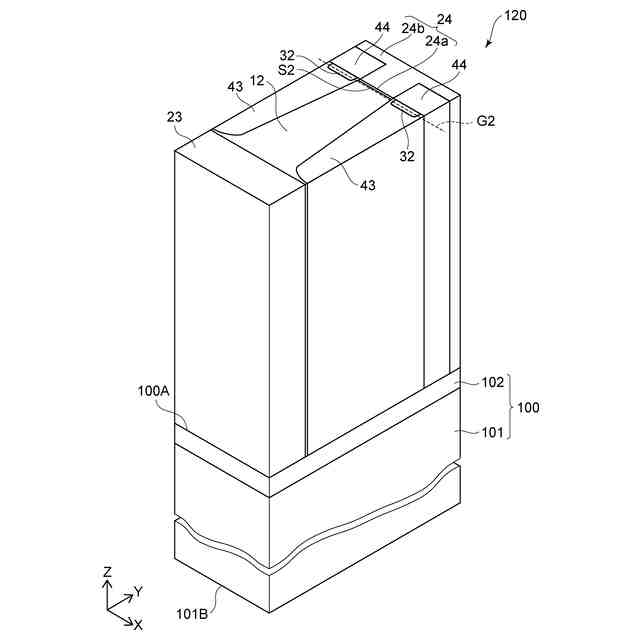

実施形態の半導体装置の制御素子の模式斜視図である。

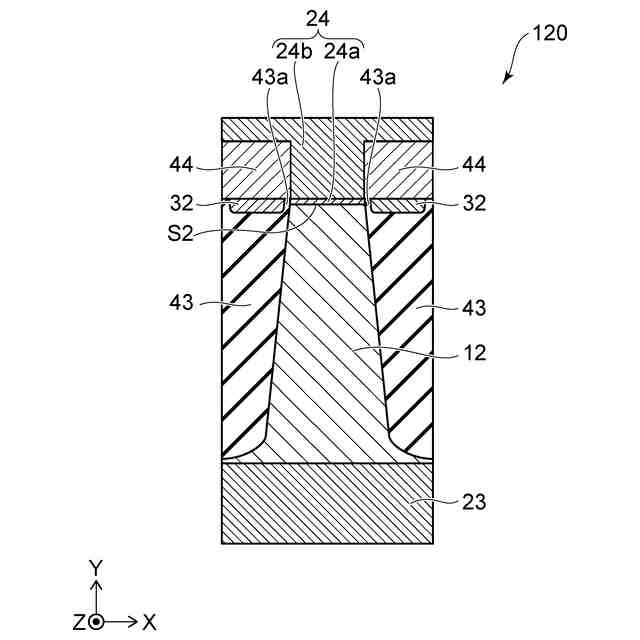

実施形態の半導体装置の制御素子の模式断面図である。
(a)は実施形態の半導体装置の制御回路の回路図であり、(b)は同制御回路を形成する制御素子の模式断面図である。
(a)は実施形態の半導体装置の制御回路の回路図であり、(b)は同制御回路を形成する制御素子の模式断面図である。
(a)は実施形態の半導体装置の制御回路の回路図であり、(b)は同制御回路を形成する制御素子の模式断面図である。
(a)は実施形態の半導体装置の制御回路の回路図であり、(b)は同制御回路を形成する制御素子の模式断面図である。
【発明を実施するための形態】
【0007】
以下に、各実施形態について図面を参照しつつ説明する。
図面は模式的または概念的なものであり、各部分の厚さと幅との関係、部分間の大きさの比率などは、必ずしも現実のものと同一とは限らない。同じ部分を表す場合であっても、図面により互いの寸法や比率が異なって表される場合もある。
また、同一または同様の要素には、同じ符号を付している。
【0008】
図1に示すように、実施形態の半導体装置1は、主素子110と制御素子120とを備える。主素子110は、電力を制御または変換するパワー半導体素子である。制御素子120は、主素子110を制御する。例えば、複数の制御素子120によって、主素子110を制御する制御回路が形成される。
【0009】
半導体装置1は、支持体100をさらに備える。図2に示すように、主素子110は支持体100上に設けられている。図6に示すように、制御素子120は支持体100上に設けられている。
【0010】
図2に示すように、支持体100は、第1面100Aを有する。第1面100Aに対して平行な1つの方向をX軸方向とする。第1面100Aに対して平行で、X軸方向に対して垂直な方向をY軸方向とする。X軸方向及びY軸方向に対して垂直な方向をZ軸方向とする。第1面100Aは、Z軸方向に対して垂直である。例えば、本明細書において、Y軸に沿う方向を第1方向Y、X軸に沿う方向を第2方向X、Z軸に沿う方向を第3方向Zとする。
