公開番号
2025043492
公報種別
公開特許公報(A)
公開日
2025-04-01
出願番号
2023150800
出願日
2023-09-19
発明の名称
乾燥装置及び記録装置
出願人
セイコーエプソン株式会社
代理人
個人
,
個人
,
個人
主分類
F26B
23/08 20060101AFI20250325BHJP(乾燥)
要約
【課題】電磁波の発生に伴う周囲への影響を抑制することができる乾燥装置及び記録装置を提供する。
【解決手段】乾燥装置は、高周波電圧の印加に応じて電磁波を発生させることにより対象物を乾燥させる複数の乾燥部を備える。複数の乾燥部のそれぞれは、第1電極と、対象物に向かう第1方向からの平面視において第1電極を取り囲むように配置される第2電極と、高周波電圧を伝送可能である伝送線路と第1電極とを電気的に接続する第1導体と、伝送線路と第2電極とを電気的に接続する第2導体と、を有する。複数の乾燥部は、第1乾燥部と、第2乾燥部とを含む。第1乾燥部と第2乾燥部とは、第1方向と交差する第2方向に対して隣り合うように配置される。第1乾燥部の第1電極と第2乾燥部の第2電極とに順相の高周波電圧が印加される。
【選択図】図2
特許請求の範囲
【請求項1】
高周波電圧の印加に応じて電磁波を発生させることにより対象物を乾燥させる複数の乾燥部を備え、
前記複数の乾燥部のそれぞれは、
第1電極と、
対象物に向かう第1方向からの平面視において前記第1電極を取り囲むように配置される第2電極と、
コイルを有し、高周波電圧を伝送可能である伝送線路と前記第1電極とを電気的に接続する第1導体と、
前記伝送線路と前記第2電極とを電気的に接続する第2導体と、
を有し、
前記複数の乾燥部は、第1乾燥部と、第2乾燥部とを含み、
前記第1乾燥部と前記第2乾燥部とは、前記第1方向と交差する第2方向に対して隣り合うように配置され、
前記第1乾燥部の前記第1電極と前記第2乾燥部の前記第2電極とに順相の高周波電圧が印加される、
ことを特徴とする乾燥装置。
続きを表示(約 1,300 文字)
【請求項2】
請求項1に記載の乾燥装置において、
前記複数の乾燥部は、複数の前記第1乾燥部と、複数の前記第2乾燥部とを含み、
複数の前記第1乾燥部と複数の前記第2乾燥部とは、前記第2方向に対して交互に並ぶように配置される、
ことを特徴とする乾燥装置。
【請求項3】
請求項2に記載の乾燥装置において、
前記第1方向及び前記第2方向と交差する第3方向に並ぶ第1列と第2列とのそれぞれにおいて、複数の前記第1乾燥部と複数の前記第2乾燥部とは、前記第2方向に対して交互に並ぶように配置され、
前記第1列の前記第1乾燥部と前記第2列の前記第1乾燥部とは、前記第2方向に対して所定距離だけ離れた位置に配置され、
前記第1列の前記第2乾燥部と前記第2列の前記第2乾燥部とは、前記第2方向に対して所定距離だけ離れた位置に配置される、
ことを特徴とする乾燥装置。
【請求項4】
請求項1~請求項3のうち何れか一項に記載の乾燥装置において、
前記複数の乾燥部は、前記第1乾燥部と前記第2乾燥部とを同じ数だけ備える、
ことを特徴とする乾燥装置。
【請求項5】
請求項1~請求項3のうち何れか一項に記載の乾燥装置において、
前記複数の乾燥部に高周波電圧を印加する高周波電圧発生部を備え、
前記高周波電圧発生部は、前記第1乾燥部と前記第2乾燥部との両方に高周波電圧を印加する、
ことを特徴とする乾燥装置。
【請求項6】
請求項1~請求項3のうち何れか一項に記載の乾燥装置において、
前記複数の乾燥部に高周波電圧を印加する高周波電圧発生部を備え、
前記高周波電圧発生部は、第1高周波電圧発生部と、第2高周波電圧発生部と、を含み、
前記第1高周波電圧発生部は、前記第1乾燥部に高周波電圧を印加し、
前記第2高周波電圧発生部は、前記第2乾燥部に高周波電圧を印加する、
ことを特徴とする乾燥装置。
【請求項7】
媒体に液体を吐出することにより媒体に記録を行う記録部と、
高周波電圧の印加に応じて電磁波を発生させることにより、前記記録部により記録された媒体を乾燥させる複数の乾燥部と、
を備え、
前記複数の乾燥部のそれぞれは、
第1電極と、
前記記録部により記録された媒体に向かう第1方向からの平面視において前記第1電極を取り囲むように配置される第2電極と、
コイルを有し、高周波電圧を伝送可能である伝送線路と前記第1電極とを電気的に接続する第1導体と、
前記伝送線路と前記第2電極とを電気的に接続する第2導体と、
を有し、
前記複数の乾燥部は、第1乾燥部と、第2乾燥部とを含み、
前記第1乾燥部と前記第2乾燥部とは、前記第1方向と交差する第2方向に対して隣り合うように配置され、
前記第1乾燥部の前記第1電極と前記第2乾燥部の前記第2電極とに順相の高周波電圧が印加される、
ことを特徴とする記録装置。
発明の詳細な説明
【技術分野】
【0001】
本発明は、乾燥装置及び記録装置に関する。
続きを表示(約 2,100 文字)
【背景技術】
【0002】
例えば特許文献1のように、対象物に対して電磁波を発生させることにより対象物を乾燥させる乾燥装置が開示されている。このような乾燥装置は、第1電極と第2電極との間に高周波電圧を供給することにより、対象物に対して電磁波を発生させることにより、対象物を発熱させることができる。
【先行技術文献】
【特許文献】
【0003】
特開2017-16742号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
しかしながら、このような乾燥装置では、加熱面積が限定されるため、大きな面積の加熱対象物の場合、乾燥装置を多数並べることが有効である。この時、輻射波の増大により周辺機器への影響を与えてしまうおそれがあった。したがって、電磁波の発生に伴う周囲への影響を抑制することが望まれている。
【課題を解決するための手段】
【0005】
上記課題を解決する乾燥装置は、高周波電圧の印加に応じて電磁波を発生させることにより対象物を乾燥させる複数の乾燥部を備え、前記複数の乾燥部のそれぞれは、第1電極と、対象物に向かう第1方向からの平面視において前記第1電極を取り囲むように配置される第2電極と、コイルを有し、高周波電圧を伝送可能である伝送線路と前記第1電極とを電気的に接続する第1導体と、前記伝送線路と前記第2電極とを電気的に接続する第2導体と、を有し、前記複数の乾燥部は、第1乾燥部と、第2乾燥部とを含み、前記第1乾燥部と前記第2乾燥部とは、前記第1方向と交差する第2方向に対して隣り合うように配置され、前記第1乾燥部の前記第1電極と前記第2乾燥部の前記第2電極とに順相の高周波電圧が印加される。
【0006】
上記課題を解決する記録装置は、媒体に液体を吐出することにより媒体に記録を行う記録部と、高周波電圧の印加に応じて電磁波を発生させることにより、前記記録部により記録された媒体を乾燥させる複数の乾燥部と、を備え、前記複数の乾燥部のそれぞれは、第1電極と、前記記録部により記録された媒体に向かう第1方向からの平面視において前記第1電極を取り囲むように配置される第2電極と、コイルを有し、高周波電圧を伝送可能である伝送線路と前記第1電極とを電気的に接続する第1導体と、前記伝送線路と前記第2電極とを電気的に接続する第2導体と、を有し、前記複数の乾燥部は、第1乾燥部と、第2乾燥部とを含み、前記第1乾燥部と前記第2乾燥部とは、前記第1方向と交差する第2方向に対して隣り合うように配置され、前記第1乾燥部の前記第1電極と前記第2乾燥部の前記第2電極とに順相の高周波電圧が印加される。
【図面の簡単な説明】
【0007】

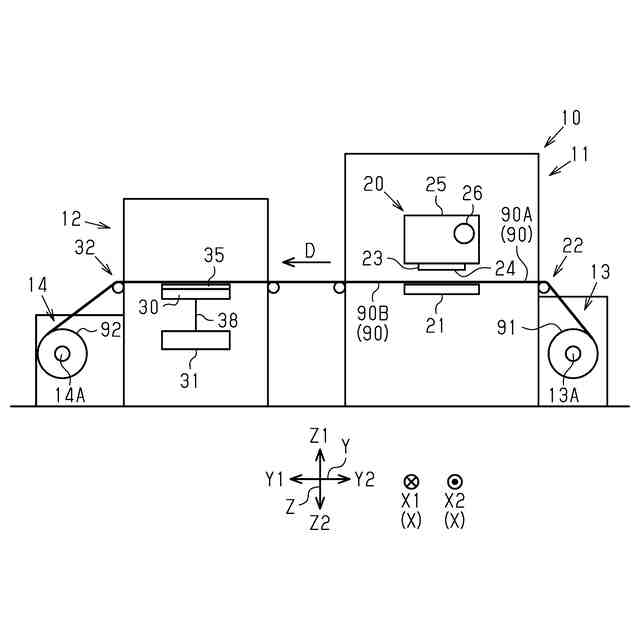

図1は、第1実施形態の記録システムを示す模式図である。

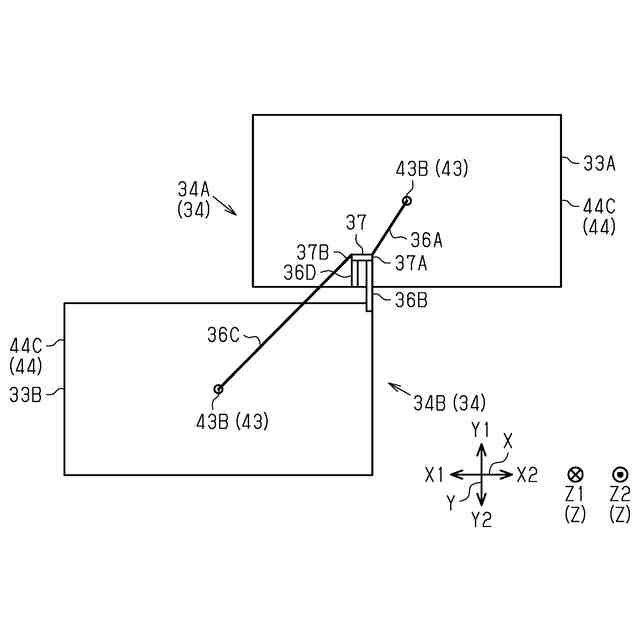

図2は、第1実施形態の乾燥ユニットを示す模式図である。

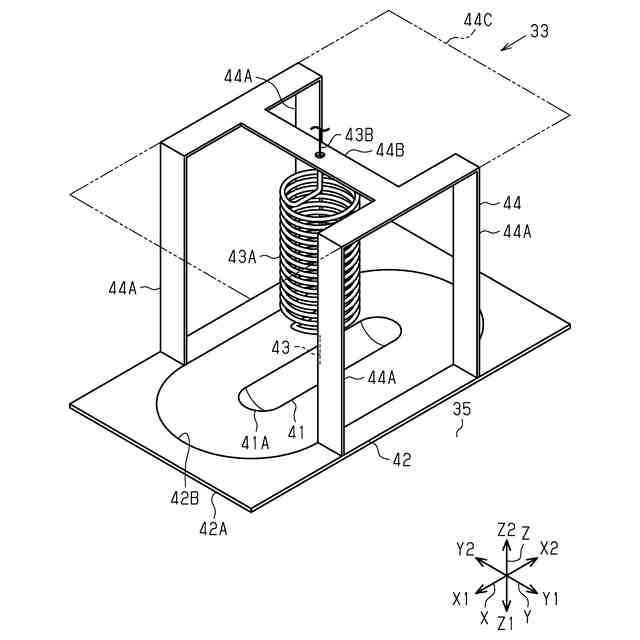

図3は、第1実施形態の乾燥部を示す斜視図である。

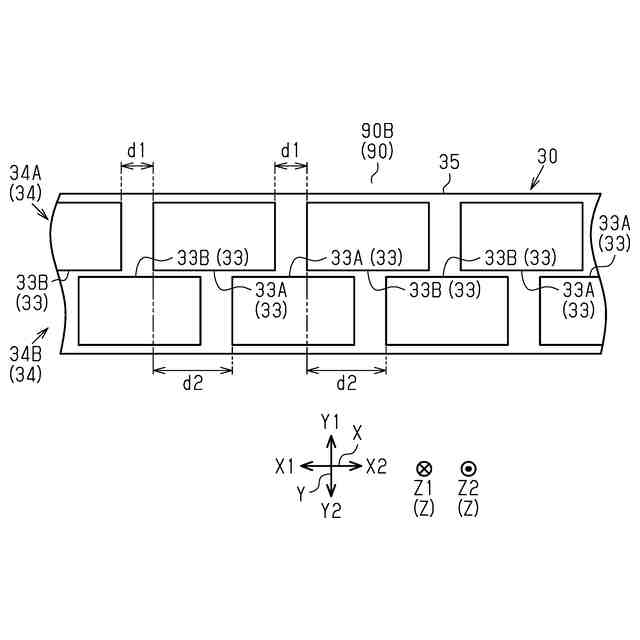

図4は、第1実施形態の乾燥ユニットを示す模式図である。

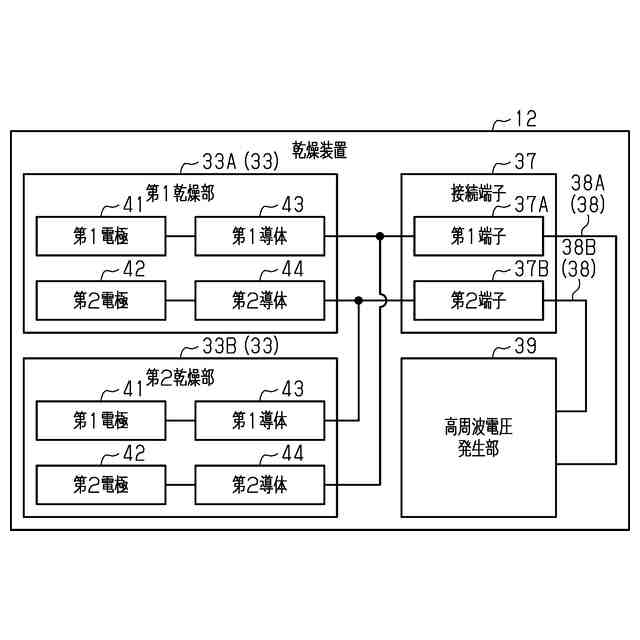

図5は、第1実施形態の乾燥装置を示すブロック図である。

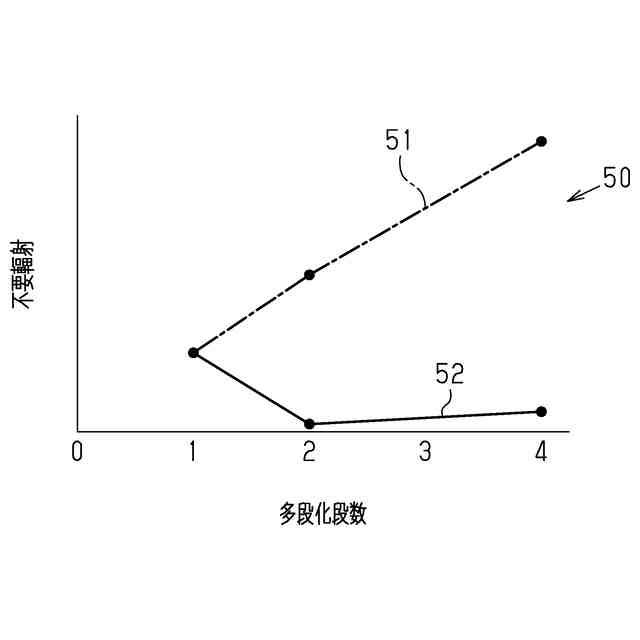

図6は、第1実施形態の乾燥部と不要輻射波との関係性を示すグラフである。

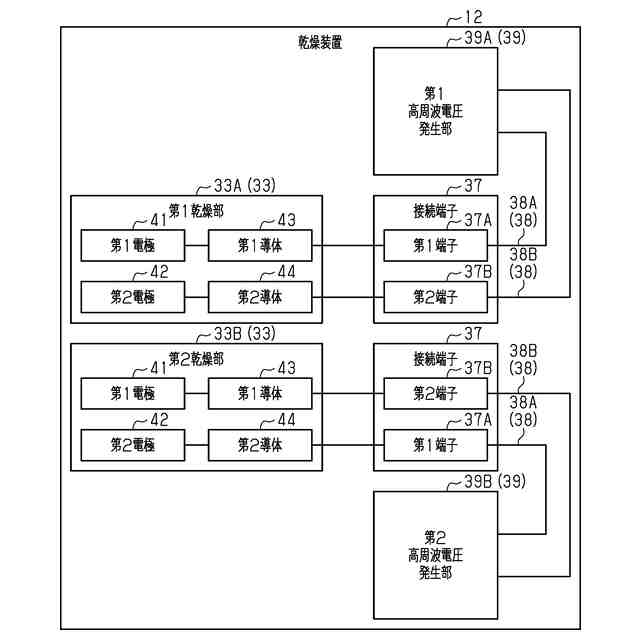

図7は、第2実施形態の乾燥装置を示すブロック図である。
【発明を実施するための形態】
【0008】
[第1実施形態]
以下、乾燥装置を含む記録システムの一実施形態について説明する。以下の説明では、鉛直方向Zと交差する方向を幅方向Xとし、鉛直方向Z及び幅方向Xと交差する方向を奥行方向Yとする。幅方向Xに沿う一方の方向を第1幅方向X1とし、幅方向Xに沿う他方の方向を第2幅方向X2とする。奥行方向Yに沿う一方の方向を第1奥行方向Y1とし、奥行方向Yに沿う他方の方向を第2奥行方向Y2とする。鉛直方向Zのうち上方を上方Z1とし、鉛直方向Zのうち下方を下方Z2とする。鉛直方向Zが第1方向の一例に相当する。幅方向Xが第2方向の一例に相当する。奥行方向Yが第3方向の一例に相当する。
【0009】
<記録システム10の構成>
図1に示すように、記録システム10は、媒体90に記録を行うシステムである。特に、記録システム10は、媒体90に液体を吐出することにより、媒体90に記録を行うシステムである。記録システム10は、液体を吐出した記録後の媒体90を乾燥させるシステムである。
【0010】
記録システム10は、記録装置11を備える。記録装置11は、媒体90に記録を行うように構成される。特に、記録装置11は、媒体90に液体を吐出することにより、媒体90に記録を行う。記録装置11は、液体の一例であるインクを媒体90に吐出することにより記録を行うインクジェット式のプリンターであってもよい。媒体90は、表面90Aと裏面90Bとを備える。媒体90は、布帛であるが、例えば紙などであってもよい。
(【0011】以降は省略されています)
