公開番号2025042176
公報種別公開特許公報(A)
公開日2025-03-27
出願番号2023149033
出願日2023-09-14
発明の名称アキシャルギャップモータ
出願人富士電機株式会社
代理人個人,個人
主分類H02K 1/2793 20220101AFI20250319BHJP(電力の発電,変換,配電)
要約【課題】アキシャルギャップモータの損失を低減することが可能な技術を提供する。
【解決手段】本開示の一実施形態に係るアキシャルギャップモータ1は、固定子10と、固定子10と回転軸心AXに沿う軸方向に対向する回転子20と、を備え、回転子20は、固定子10と対向する磁極が交互に切り替わるように周方向に並べられる複数の永久磁石21を含み、複数の永久磁石21のうちの少なくとも1つの永久磁石21は、周方向に複数の磁石部材23に分割され、複数の磁石部材23は、周方向の中央部に位置する磁石部材23cと、周方向の端部に位置する磁石部材23eとを含み、磁石部材23cから磁石部材23eまでの周方向の並びの間で生成する磁束密度が全体として減少するように構成される。
【選択図】図3
特許請求の範囲【請求項１】
電機子と、
前記電機子と回転軸心に沿う軸方向に対向する界磁と、を備え、
前記界磁は、前記電機子と対向する磁極が交互に切り替わるように周方向に並べられる複数の永久磁石を含み、
前記複数の永久磁石のうちの少なくとも１つの永久磁石は、周方向に複数の磁石部材に分割され、
前記複数の磁石部材は、周方向の中央部に位置する第１の磁石部材と、周方向の端部に位置する第２の磁石部材とを含み、前記第１の磁石部材から前記第２の磁石部材までの周方向の並びの間で生成する磁束密度が全体として減少するように構成される、
アキシャルギャップモータ。
続きを表示（約 630 文字）【請求項２】
前記複数の磁石部材は、周方向の両端に位置する、２つの前記第２の磁石部材を含む、
請求項１に記載のアキシャルギャップモータ。
【請求項３】
前記複数の磁石部材は、周方向で前記第１の磁石部材と前記第２の磁石部材との間に位置する第３の磁石部材を含む、
請求項１又は２に記載のアキシャルギャップモータ。
【請求項４】
前記複数の磁石部材は、前記第１の磁石部材から前記第２の磁石部材までの周方向の並びの間で生成する磁束密度が単調減少するように構成される、
請求項３に記載のアキシャルギャップモータ。
【請求項５】
前記複数の磁石部材は、前記第１の磁石部材から前記第２の磁石部材までの周方向の並びのうちの少なくとも一部の周方向の幅が異なる、
請求項１又は２に記載のアキシャルギャップモータ。
【請求項６】
前記複数の磁石部材は、前記第１の磁石部材から前記第２の磁石部材までの周方向の並びの間でそれぞれの前記軸方向の寸法が全体として減少するように構成される、
請求項１又は２に記載のアキシャルギャップモータ。
【請求項７】
前記複数の磁石部材は、前記第１の磁石部材から前記第２の磁石部材までの周方向の並びの間でそれぞれの残留磁束密度が全体として減少するように構成される、
請求項１又は２に記載のアキシャルギャップモータ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、アキシャルギャップモータに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
電機子と永久磁石界磁とが回転軸に沿う軸方向に対向するアキシャルギャップモータが知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－７８２４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、アキシャルギャップモータの損失は低減されることが望ましい。
【０００５】
そこで、上記課題に鑑み、アキシャルギャップモータの損失を低減することが可能な技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示の一実施形態では、
電機子と、
前記電機子と回転軸心に沿う軸方向に対向する界磁と、を備え、
前記界磁は、前記電機子と対向する磁極が交互に切り替わるように周方向に並べられる複数の永久磁石を含み、
前記複数の永久磁石のうちの少なくとも１つの永久磁石は、周方向に複数の磁石部材に分割され、
前記複数の磁石部材は、周方向の中央部に位置する第１の磁石部材と、周方向の端部に位置する第２の磁石部材とを含み、前記第１の磁石部材から前記第２の磁石部材までの周方向の並びの間で生成する磁束密度が全体として減少するように構成される、
アキシャルギャップモータが提供される。
【発明の効果】
【０００７】
上述の実施形態によれば、アキシャルギャップモータの損失を低減することができる。
【図面の簡単な説明】
【０００８】
アキシャルギャップモータの第１例を示す斜視図である。

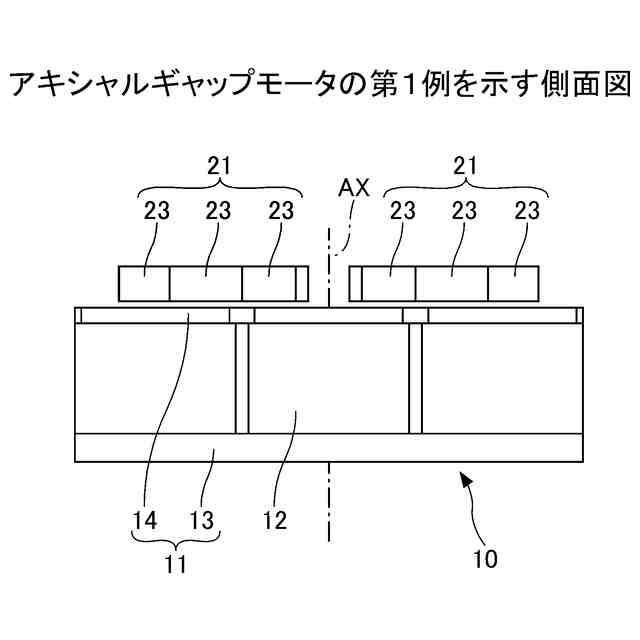

アキシャルギャップモータの第１例を示す側面図である。

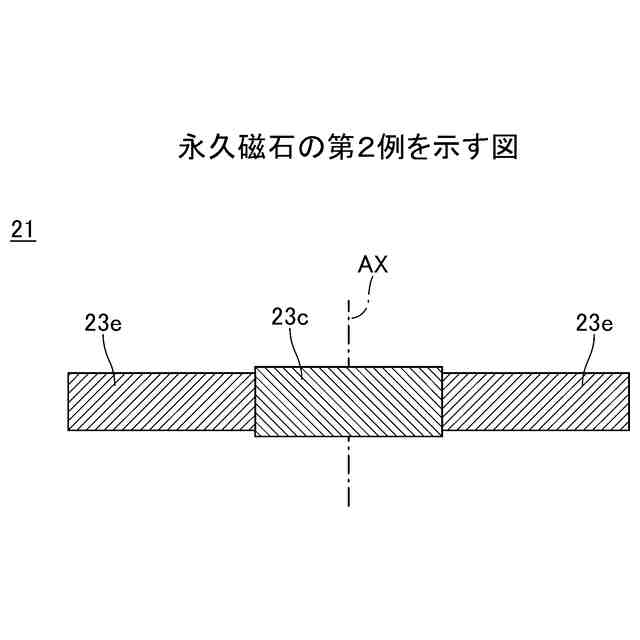

永久磁石の第２例を示す図である。

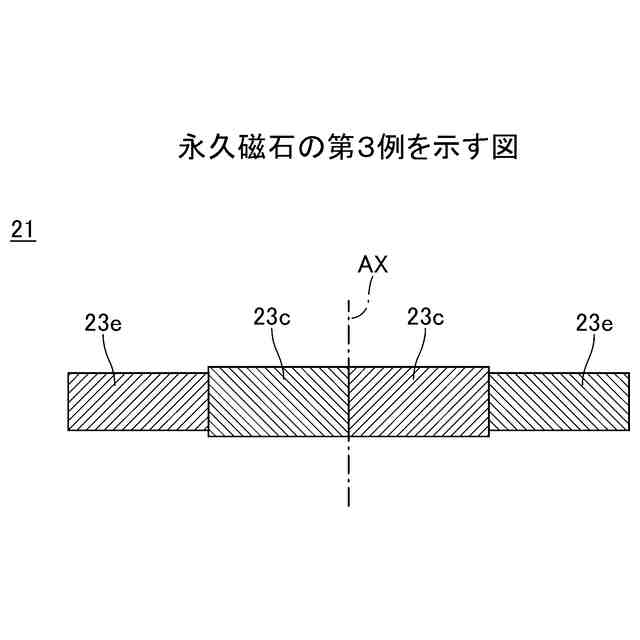

永久磁石の第３例を示す図である。
永久磁石の第４例を示す図である。
永久磁石の第５例を示す図である。

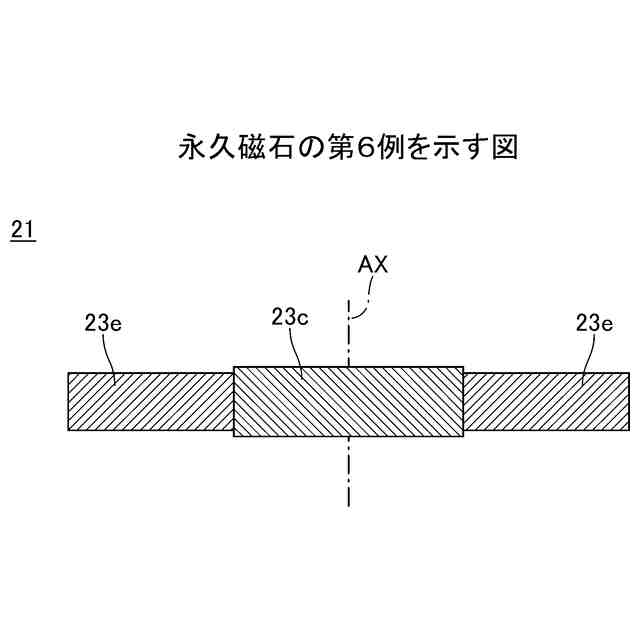

永久磁石の第６例を示す図である。
永久磁石の第７例を示す図である。

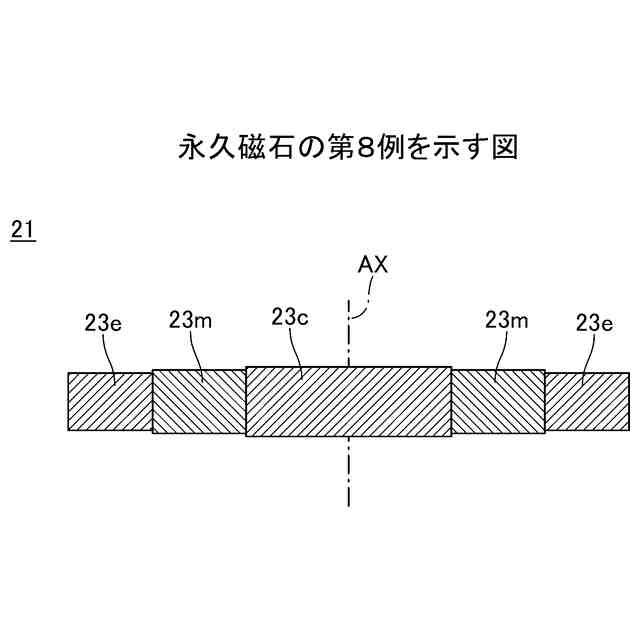

永久磁石の第８例を示す図である。
永久磁石の第９例を示す図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して実施形態について説明する。
【００１０】
［アキシャルギャップモータの第１例］
図１、図２を参照して、本実施形態に係るアキシャルギャップモータ１の第１例について説明する。
（【００１１】以降は省略されています）
