公開番号2025056473
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023165967
出願日2023-09-27
発明の名称電源装置及びプログラム
出願人株式会社村田製作所
代理人個人
主分類H02J 1/00 20060101AFI20250401BHJP(電力の発電,変換,配電)
要約【課題】入力端子と出力端子との電気的接続を遮断する場合に、スイッチに大きな負荷がかかる。
【解決手段】電源装置10は、直流電源を接続可能な入力端子と、出力端子と、電力変換回路13と、入力端子及び前記電力変換回路の間に配置される第1スイッチ21と、電力変換回路13及び出力端子の間に配置される第2スイッチ22と、第1スイッチ21及び第2スイッチ22のオン状態及びオフ状態を切り替え可能な制御部40と、を備えている。制御部40は、入力端子と出力端子との電気的接続を遮断する場合には、第1スイッチ21をオフ状態に切り替えた後に、第2スイッチ22をオフ状態に切り替える。
【選択図】図1
特許請求の範囲【請求項１】
直流電源を接続可能な入力端子と、
出力端子と、
前記入力端子及び前記出力端子の間に配置された電力変換回路と、
前記入力端子及び前記電力変換回路の間に配置された可能な第１スイッチと、
前記電力変換回路及び前記出力端子の間に配置された第２スイッチと、
前記第１スイッチ及び前記第２スイッチを制御する制御部と、
を備え、
前記制御部は、前記入力端子と前記出力端子との電気的接続を遮断する場合には、前記第１スイッチをオフ状態に切り替えた後に、前記第２スイッチをオフ状態に切り替える
電源装置。
続きを表示（約 1,200 文字）【請求項２】
前記電力変換回路は、ボディダイオードのアノード側の端子が前記第１スイッチに接続している第３スイッチを有し、
前記制御部は、前記第３スイッチを制御可能であり、且つ、前記入力端子と前記出力端子との電気的接続を遮断する場合には、前記第１スイッチをオフ状態に切り替えた後、且つ前記第２スイッチをオフ状態に切り替える前に、前記第３スイッチをオフ状態に切り替える
請求項１に記載の電源装置。
【請求項３】
前記第２スイッチは、
前記電力変換回路に接続し、ボディダイオードを有する第４スイッチと、
前記第４スイッチ及び前記出力端子の間に配置され、ボディダイオードを有する第５スイッチと、
を有する双方向スイッチであり、
前記第４スイッチ及び前記第５スイッチは、それぞれが有するボディダイオードのアノード側の端子同士が接続するように直列接続しており、
前記制御部は、前記第５スイッチをオフ状態に切り替えた後に、前記第４スイッチをオフ状態に切り替える
請求項１に記載の電源装置。
【請求項４】
前記電力変換回路は、ボディダイオードのアノード側の端子が前記第１スイッチに接続している第３スイッチを有し、
前記制御部は、前記第３スイッチを制御可能であり、且つ、前記入力端子と前記出力端子との電気的接続を遮断する場合には、前記第１スイッチをオフ状態に切り替えた後、前記第３スイッチ及び前記第５スイッチをオフ状態に切り替え、その後に、前記第４スイッチをオフ状態に切り替える
請求項３に記載の電源装置。
【請求項５】
前記第３スイッチ及び前記第５スイッチをオフ状態に切り替えてから、前記第４スイッチをオフ状態に切り替えるまでの時間は、前記第１スイッチをオフ状態に切り替えてから、前記第３スイッチ及び前記第５スイッチをオフ状態に切り替えるまでの時間よりも長い
請求項４に記載の電源装置。
【請求項６】
前記第３スイッチ及び前記第５スイッチをオフ状態に切り替えてから前記第４スイッチをオフ状態に切り替えるまでの時間は、１ミリ秒以上１００ミリ秒未満である
請求項５に記載の電源装置。
【請求項７】
直流電源を接続可能な入力端子と、
出力端子と、
前記入力端子及び前記出力端子の間に配置された電力変換回路と、
前記入力端子及び前記電力変換回路の間に配置された可能な第１スイッチと、
前記電力変換回路及び前記出力端子の間に配置された第２スイッチと、
前記第１スイッチ及び前記第２スイッチを制御する制御部と、
を備える電源装置に適用され、
前記入力端子と前記出力端子との電気的接続を遮断する場合には、
前記制御部に、前記第１スイッチをオフ状態に切り替えた後に、前記第２スイッチをオフ状態に切り替える処理を実行させる
プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電源装置及びプログラムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１に開示されている電源装置は、高電圧バッテリと、低電圧バッテリと、これら２つのバッテリの間に接続されたＤＣ－ＤＣコンバータと、を備えている。ＤＣ－ＤＣコンバータは、高電圧バッテリの電力を低圧バッテリに送る降圧機能と、低電圧バッテリの電力を高電圧バッテリに送る昇圧機能と、を有している。
【０００３】
また、特許文献１に開示されている電源装置は、回路を保護するための２つの半導体スイッチと、各半導体スイッチを制御する電圧制御部と、を備えている。２つの半導体スイッチのうちの一方は、ＤＣ－ＤＣコンバータと高電圧バッテリの高電位側の端子との間に接続されている。２つの半導体スイッチのうちの他方は、ＤＣ－ＤＣコンバータと低電圧バッテリの高電位側の端子との間に接続している。例えば、高電圧バッテリ及び低電圧バッテリがＤＣ－ＤＣコンバータに対して入れ替わって接続された場合、電圧制御部は、２つの半導体スイッチの一方又は両方をオフ状態に切り替える。
【先行技術文献】
【特許文献】
【０００４】
特開２００４－１３５４７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載されているような電源装置において、ＤＣ－ＤＣコンバータが動作しているときに半導体スイッチをオフに切り替えた場合、当該半導体スイッチに負荷がかかることがある。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明は、直流電源を接続可能な入力端子と、出力端子と、前記入力端子及び前記出力端子の間に配置された電力変換回路と、前記入力端子及び前記電力変換回路の間に配置された可能な第１スイッチと、前記電力変換回路及び前記出力端子の間に配置された第２スイッチと、前記第１スイッチ及び前記第２スイッチを制御する制御部と、を備え、前記制御部は、前記入力端子と前記出力端子との電気的接続を遮断する場合には、前記第１スイッチをオフ状態に切り替えた後に、前記第２スイッチをオフ状態に切り替える電源装置である。
【０００７】
また、本発明は、直流電源を接続可能な入力端子と、出力端子と、前記入力端子及び前記出力端子の間に配置された電力変換回路と、前記入力端子及び前記電力変換回路の間に配置された可能な第１スイッチと、前記電力変換回路及び前記出力端子の間に配置された第２スイッチと、前記第１スイッチ及び前記第２スイッチを制御する制御部と、を備える電源装置に適用され、前記入力端子と前記出力端子との電気的接続を遮断する場合には、前記制御部に、前記第１スイッチをオフ状態に切り替えた後に、前記第２スイッチをオフ状態に切り替える処理を実行させるプログラムである。
【発明の効果】
【０００８】
入力端子と出力端子との電気的接続を遮断する場合に、スイッチにかかる負荷を抑制できる。
【図面の簡単な説明】
【０００９】

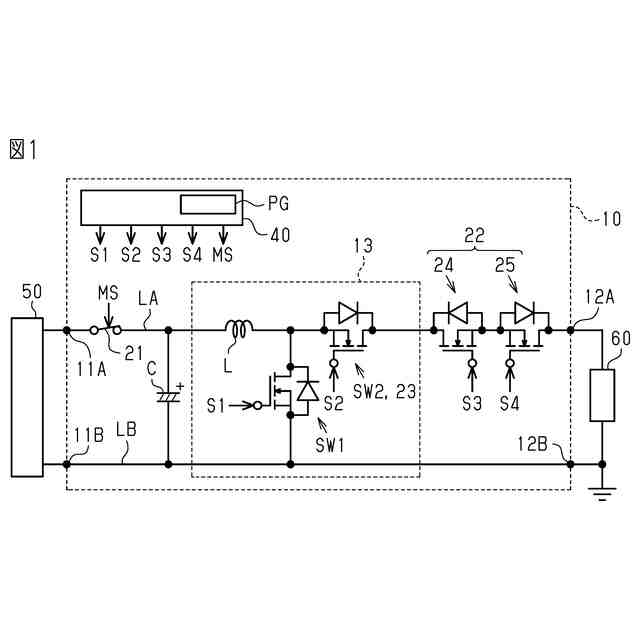

図１は、電源装置の回路図である。

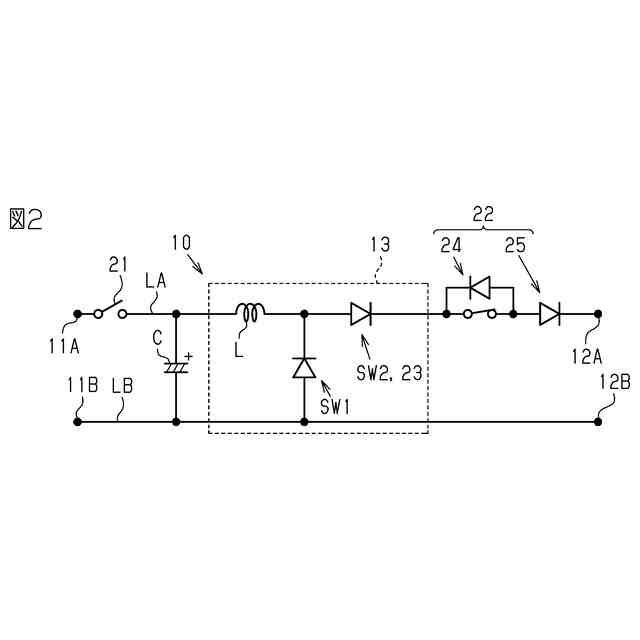

図２は、電源装置の作用を説明する回路図である。
図３は、電源装置の動作の比較例を説明する回路図である。
【発明を実施するための形態】
【００１０】
＜電源装置及びプログラムの一実施形態＞
以下、電源装置及びプログラムの一実施形態を説明する。
（電源装置について）
図１に示すように、電源装置１０は、高電位入力端子１１Ａと、低電位入力端子１１Ｂと、高電位出力端子１２Ａと、低電位出力端子１２Ｂと、高電位電源ラインＬＡと、低電位電源ラインＬＢと、を備えている。
（【００１１】以降は省略されています）
