公開番号2025060384
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2024067796
出願日2024-04-18
発明の名称モータ制御装置
出願人株式会社ミツバ
代理人個人,個人,個人
主分類H02M 7/48 20070101AFI20250403BHJP(電力の発電,変換,配電)
要約【課題】基板に対するバスバーの絶縁距離を確保しつつ、小型化を図りやすいモータ制御装置を提供する。
【解決手段】本発明に係るモータ制御装置は、スイッチング素子22が表面実装されたプリント基板20と、プリント基板20に表面実装されてスイッチング素子22に接続されるバスバー31,32と、バスバー31,32を介してスイッチング素子22に電気的に接続される電解コンデンサ60と、を備える。バスバー31,32は、プリント基板20に接続される本体部41,51と、本体部41,51に連結されるとともに電解コンデンサ60に接続されるバスバー端子42,52と、を有する。バスバー端子42,52は、プリント基板20の表面20bから立ち上がる立上部と、立上部の先端から電解コンデンサ60に向かって屈曲延出され、電解コンデンサ60に接続されるコンデンサ接続部47,57と、を有する。

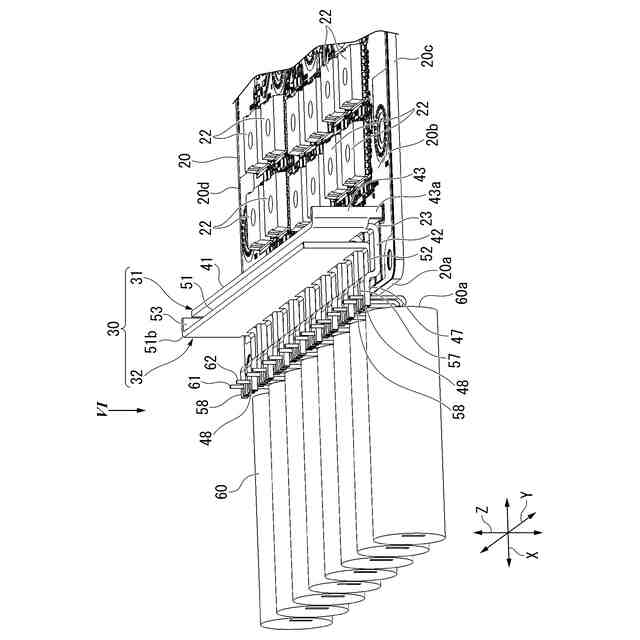

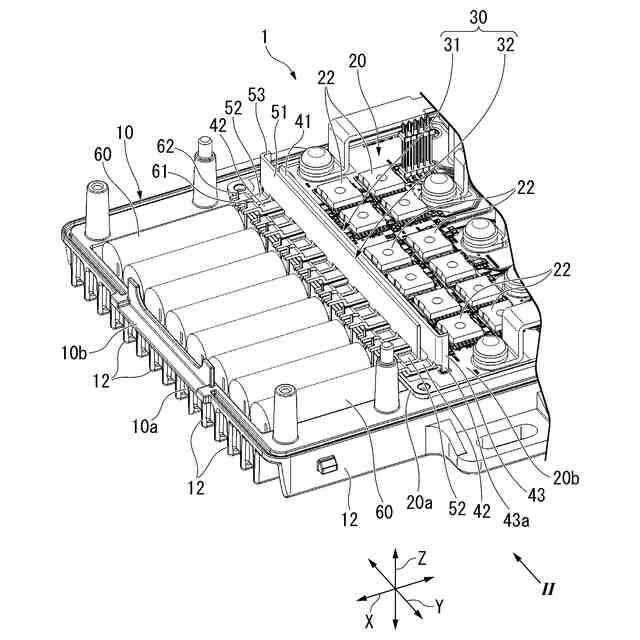

【選択図】図3
特許請求の範囲【請求項１】
発熱素子が表面実装された基板と、
前記基板に表面実装されて前記発熱素子に接続されるバスバーと、
前記基板の延在方向に沿って前記基板と並んで配置され、前記バスバーを介して前記発熱素子に電気的に接続されるコンデンサと、
を備え、

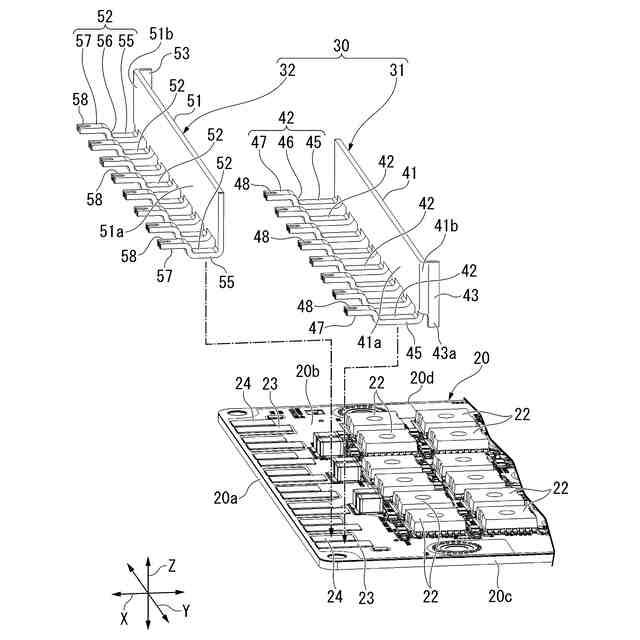

前記バスバーは、
前記基板に接続される本体部と、
前記本体部に連結されるとともに前記コンデンサに接続されるバスバー端子と、
を有し、
前記バスバー端子は、

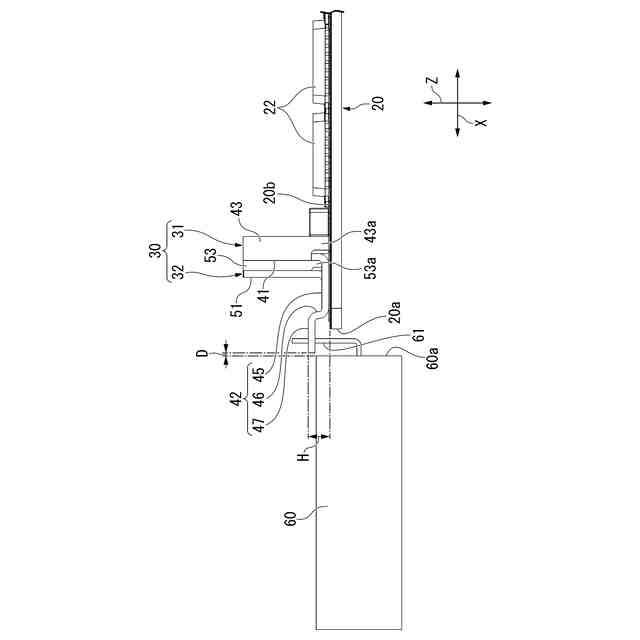

前記基板の表面から立ち上がる立上部と、
前記立上部の前記基板とは反対側の端部から前記コンデンサに向かって屈曲延出され、前記コンデンサに接続される接続部と、
を有する、
ことを特徴とするモータ制御装置。
続きを表示（約 750 文字）【請求項２】
複数の前記コンデンサを有し、
各前記コンデンサは、それぞれ前記接続部に接続されるリード端子を有し、各前記リード端子が一方向に並ぶように配置されており、
前記バスバーは、複数の前記コンデンサに接続される複数の前記バスバー端子を有し、
各前記接続部は、前記リード端子の並び方向と同一方向に並んで配置されている、
ことを特徴とする請求項１に記載のモータ制御装置。
【請求項３】
前記バスバーは、１つの前記コンデンサに対してそれぞれ１つずつ接続される第１バスバー及び第２バスバーを含み、
前記本体部は、前記第１バスバーに設けられた第１本体部と、前記第２バスバーに設けられた第２本体部と、を含み、
前記第１本体部及び前記第２本体部は、前記発熱素子と前記コンデンサとの間で、前記発熱素子と前記コンデンサとの並び方向で対向配置されている、
ことを特徴とする請求項１又は請求項２に記載のモータ制御装置。
【請求項４】

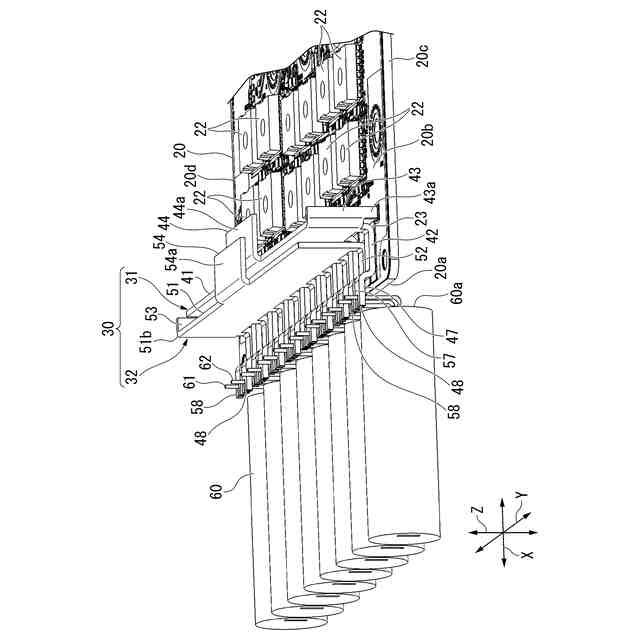

前記本体部は、前記本体部における前記基板とは反対側の端部から延出された舌片部を有する、
ことを特徴とする請求項１に記載のモータ制御装置。
【請求項５】
前記舌片部は、前記基板と平行な方向に延びている、
ことを特徴とする請求項４に記載のモータ制御装置。
【請求項６】
前記本体部は、前記本体部の側面から突出されるとともに前記基板に当接される脚部を有する、
ことを特徴とする請求項１に記載のモータ制御装置。
【請求項７】
前記脚部は、前記基板に接続されている、
ことを特徴とする請求項６に記載のモータ制御装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、モータ制御装置に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来から、バッテリから供給される直流電力を交流電力に変換し、変換した交流電力で交流モータ（以下、モータということもある）を駆動させるモータ制御装置が知られている。モータ制御装置は、スイッチング素子が表面実装された基板（スイッチングモジュール）を備える。基板には、スイッチング素子の他にモータへの通電電流の平滑化のための電解コンデンサ（以下、コンデンサということもある）が表面実装（ＳＭＴ：ＳｕｒｆａｃｅＭｏｕｎｔＴｅｃｈｎｏｌｏｇｙ）されている。ここで、通電経路（通電距離）のインダクタンスが大きい場合、コンデンサに流れるリップル電流が大きくなり、コンデンサに熱損傷が発生するおそれがある。
【０００３】
この対策として、例えば、リップル電流を吸収可能なコンデンサの選定や、コンデンサの個数を増やす方法が知られている。しかしながら、モータ制御装置の小型化や低コスト化の観点からインダクタンスを低減させる対策を実施することが好ましい。インダクタンスを低減させるためには、通電経路を短くすることや、入出力間を広い面積で対向して並行させることが効果的である。
【０００４】
入出力間を広い面積で対向して並行させるモータ制御装置として、例えば、発熱素子であるスイッチング素子とコンデンサとがバスバーで接続されたものが知られている。バスバーは、スイッチング素子に接続された第１端子と、コンデンサに接続された第２端子と、第１端子と第２端子とを連結する連結部と、が一体成形されている。第１端子はコンデンサに向けて折り曲げられている。
バスバーは、正極用と負極用とがあり、正極用の連結部と負極用の連結部とが対向配置されている。バスバーは、第１端子のコンデンサ側の端部が基板から立ち上がるようにＬ字に屈曲形成されている。この屈曲されたバスバーの先端に、第２端子が形成されている。これにより、基板とバスバーのコンデンサとの接続箇所（第２端子）との絶縁距離を確保している（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２００３－３１９６６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら上述のモータ制御装置におけるバスバーは、単に基板から立ち上がるようにＬ字に屈曲形成されているので、コンデンサのレイアウトの自由度が低い。このため、モータ制御装置が大型化しやすいという課題があった。
【０００７】
そこで、本発明は、基板に対するバスバーの絶縁距離を確保しつつ、小型化を図りやすいモータ制御装置を提供する。
【課題を解決するための手段】
【０００８】

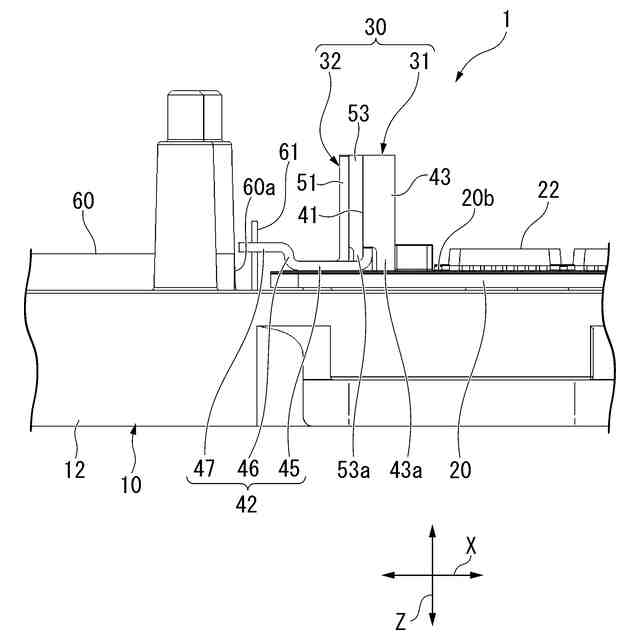

上記の課題を解決するために、本発明の第１態様では、モータ制御装置は、発熱素子が表面実装された基板と、前記基板に表面実装されて前記発熱素子に接続されるバスバーと、前記基板の延在方向に沿って前記基板と並んで配置され、前記バスバーを介して前記発熱素子に電気的に接続されるコンデンサと、を備え、前記バスバーは、前記基板に接続される本体部と、前記本体部に連結されるとともに前記コンデンサに接続されるバスバー端子と、を有し、前記バスバー端子は、前記基板の表面から立ち上がる立上部と、前記立上部の前記基板とは反対側の端部から前記コンデンサに向かって屈曲延出され、前記コンデンサに接続される接続部と、を有する。
【０００９】
このように、バスバー端子を立上部と接続部とにより構成することで、基板の法線方向でのコンデンサのレイアウトの自由度を高めることができる。このため、基板とバスバーの接続部との絶縁距離を確保しつつ、モータ制御装置の小型化を図りやすくできる。
【００１０】

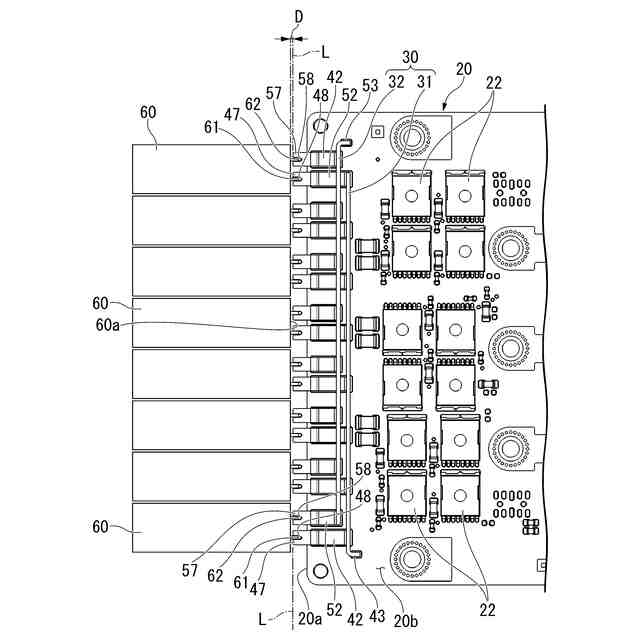

本発明の第２態様は、第１態様のモータ制御装置において、複数の前記コンデンサを有し、各前記コンデンサは、それぞれ前記接続部に接続されるリード端子を有し、各前記リード端子が一方向に並ぶように配置されており、前記バスバーは、複数の前記コンデンサに接続される複数の前記バスバー端子を有し、各前記接続部は、前記リード端子の並び方向と同一方向に並んで配置されている。
（【００１１】以降は省略されています）
