公開番号2025060383
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2024067795
出願日2024-04-18
発明の名称モータ制御装置
出願人株式会社ミツバ
代理人個人,個人,個人
主分類H02M 7/48 20070101AFI20250403BHJP(電力の発電,変換,配電)
要約【課題】小型化を図り、さらにインダクタンスを低減させることができるモータ制御装置を提供する。

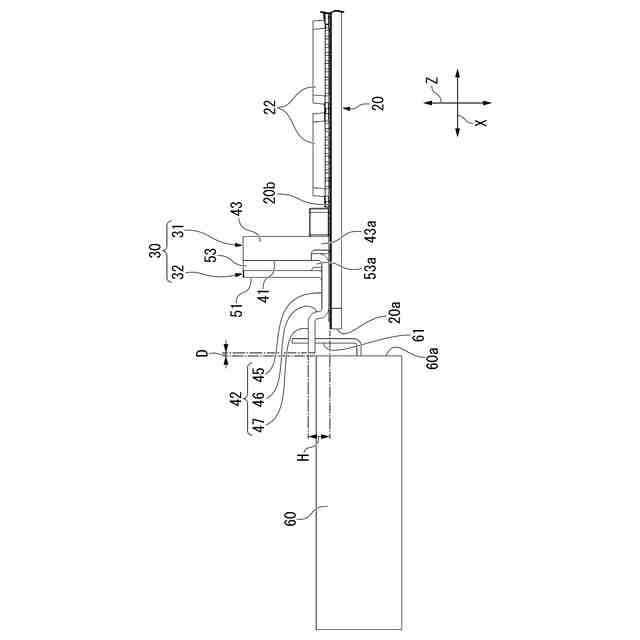

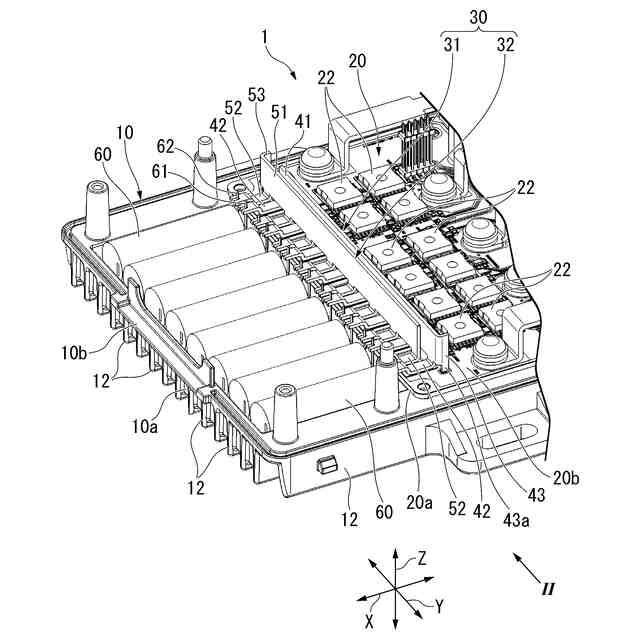

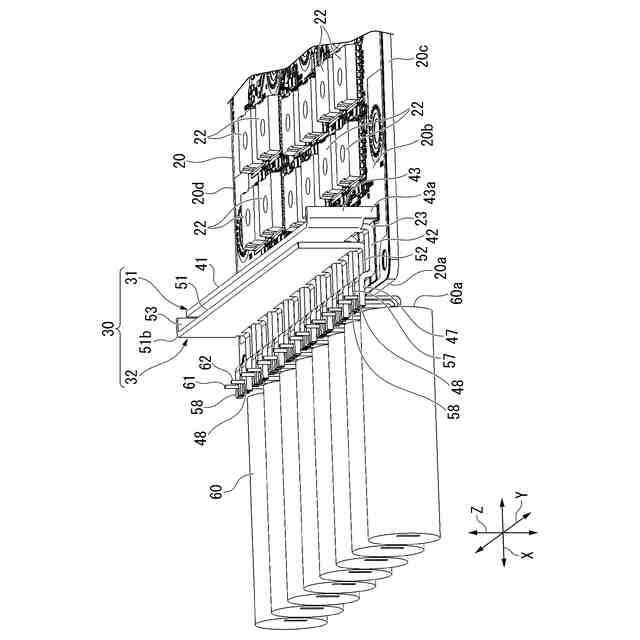

【解決手段】本発明に係るモータ制御装置1は、スイッチング素子22が搭載されたプリント基板20と、プリント基板20の表面20bに表面実装されてスイッチング素子22に接続される第1バスバー端子42を有する第1バスバー31と、プリント基板20の表面20bに表面実装されてスイッチング素子22に接続される第2バスバー端子52を有する第2バスバー32と、第1バスバー端子42及び第2バスバー端子52に接続される電解コンデンサ60と、を備える。第1バスバー31及び第2バスバー32は、互いに対向して配置される第1本体部41及び第2本体部51を有する。
【選択図】図1
特許請求の範囲【請求項１】
基板と、
前記基板に実装されるスイッチング素子と、
前記基板に表面実装され、前記スイッチング素子と他の電子素子とを電気的に接続するバスバーと、
を備え、
前記バスバーは、
前記基板に接続される板状の本体部と、
前記本体部に連結されるとともに前記他の電子素子に接続されるバスバー端子と、
を有し、
前記本体部は、前記基板の法線方向に沿うように配置されている、
ことを特徴とするモータ制御装置。
続きを表示（約 700 文字）【請求項２】
前記他の電子素子は、コンデンサを含み、
前記バスバーは、１つの前記コンデンサに対してそれぞれ１つずつ接続される第１バスバー及び第２バスバーを含み、
前記本体部は、前記第１バスバーに設けられた第１本体部と、前記第２バスバーに設けられた第２本体部と、を含み、
前記第１本体部及び前記第２本体部は、前記スイッチング素子と前記コンデンサとの間で、前記スイッチング素子と前記コンデンサとの並び方向で対向するように、かつ前記スイッチング素子側に寄せて配置されている、
ことを特徴とする請求項１に記載のモータ制御装置。
【請求項３】
前記他の電子素子は、コンデンサを含み、
前記コンデンサは、前記バスバー端子に直接接続されるリード端子を有する、
ことを特徴とする請求項１又は請求項２に記載のモータ制御装置。
【請求項４】

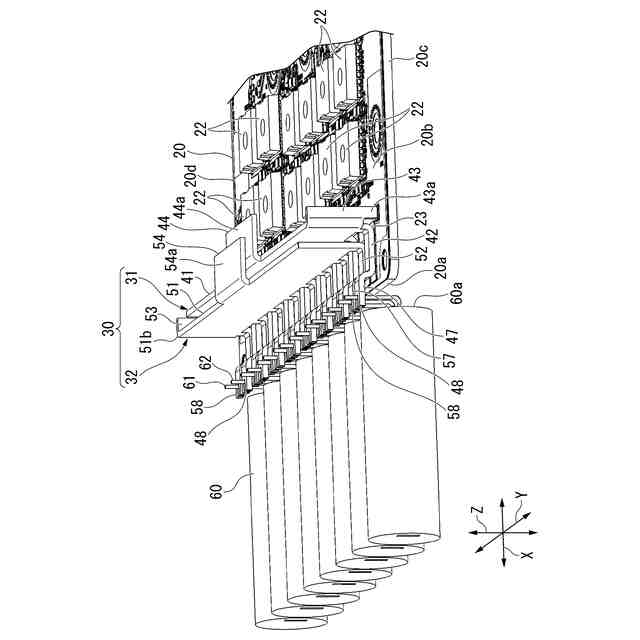

前記本体部は、前記本体部における前記基板とは反対側の端部から延出された舌片部を有する、
ことを特徴とする請求項１に記載のモータ制御装置。
【請求項５】
前記舌片部は、前記基板と平行な方向に延びている、
ことを特徴とする請求項４に記載のモータ制御装置。
【請求項６】
前記本体部は、前記本体部の側面から突出されるとともに前記基板に当接される脚部を有する、
ことを特徴とする請求項１に記載のモータ制御装置。
【請求項７】
前記脚部は、前記基板に接続されている、
ことを特徴とする請求項６に記載のモータ制御装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、モータ制御装置に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来から、バッテリから供給される直流電力を交流電力に変換し、変換した交流電力で交流モータ（以下、モータということもある）を駆動させるモータ制御装置が知られている。モータ制御装置は、スイッチング素子が表面実装された基板（スイッチングモジュール）を備える。基板には、スイッチング素子の他にモータへの通電電流の平滑化のための電解コンデンサ（以下、コンデンサということもある）が表面実装（ＳＭＴ：ＳｕｒｆａｃｅＭｏｕｎｔＴｅｃｈｎｏｌｏｇｙ）されている。ここで、通電経路（通電距離）のインダクタンスが大きい場合、コンデンサに流れるリップル電流が大きくなり、コンデンサに熱損傷が発生するおそれがある。
【０００３】
この対策として、例えば、リップル電流を吸収可能なコンデンサの選定や、コンデンサの個数を増やす方法が知られている。しかしながら、モータ制御装置の小型化や低コスト化の観点からインダクタンスを低減させる対策を実施することが好ましい。インダクタンスを低減させるためには、通電経路を短くすることや、入出力間を広い面積で対向して並行させることが効果的である。
【０００４】
入出力間を広い面積で対向して並行させるモータ制御装置として、例えば、スイッチング素子に接続された負極直流端子と正極直流端子とが対向され、電解コンデンサに届くまで水平に延ばされたものがある（例えば、特許文献１参照）。
このものにおいて、電解コンデンサに届くまで延ばされた負極直流端子及び正極直流端子は、電解コンデンサに接続される。このモータ制御装置によれば、負極直流端子と正極直流端子とが広い面積に形成されている。このため、インダクタンスを低減させることが可能である。
【先行技術文献】
【特許文献】
【０００５】
特許第３８１９８３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら上述のモータ制御装置は、負極直流端子と正極直流端子とが電解コンデンサに届くまで水平に延びている。このため、通電経路を短く設定してモータ制御装置を小型化することが困難であるという課題があった。
【０００７】
そこで、本発明は、小型化を図り、さらに全体としてインダクタンスを低減できるモータ制御装置を提供する。
【課題を解決するための手段】
【０００８】
上記の課題を解決するために、本発明の第１態様では、モータ制御装置は、基板と、前記基板に実装されるスイッチング素子と、前記基板に表面実装され、前記スイッチング素子と他の電子素子とを電気的に接続するバスバーと、を備え、前記バスバーは、前記基板に接続される板状の本体部と、前記本体部に連結されるとともに前記コンデンサに接続されるバスバー端子と、を有し、前記本体部は、前記基板の法線方向に沿うように配置されている。
【０００９】
このように構成することで、基板にバスバーを実装するために必要な面積を最小化できる。この結果、スイッチング素子からバスバーに至る間の通電経路を短縮できる。このため、モータ制御装置の小型化を図り、さらにスイッチング素子からバスバーに至る間の通電経路のインダクタンスを低減できる。
【００１０】
本発明の第２態様は、第１態様のモータ制御装置において、前記他の電子素子は、コンデンサを含み、前記バスバーは、１つの前記コンデンサに対してそれぞれ１つずつ接続される第１バスバー及び第２バスバーを含み、前記本体部は、前記第１バスバーに設けられた第１本体部と、前記第２バスバーに設けられた第２本体部と、を含み、前記第１本体部及び前記第２本体部は、前記スイッチング素子と前記コンデンサとの間で、前記スイッチング素子と前記コンデンサとの並び方向で対向するように、かつ前記スイッチング素子側に寄せて配置されている。
（【００１１】以降は省略されています）
