公開番号2025041672
公報種別公開特許公報(A)
公開日2025-03-26
出願番号2024212009,2023075611
出願日2024-12-05,2020-03-18
発明の名称消耗品ユニット及びエアロゾル供給手段
出願人ニコベンチャーズトレーディングリミテッド,Nicoventures Trading Limited
代理人個人,個人,個人
主分類A24F 40/42 20200101AFI20250318BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】生成されたエアロゾルが、デバイス内の構成要素に堆積することを低減するエアロゾル生成デバイスが提供される。

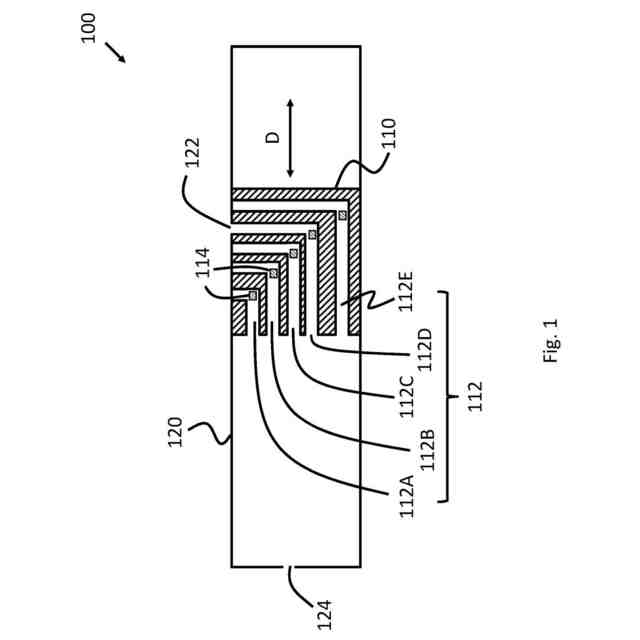

【解決手段】複数の空気流経路112を有する消耗品ユニット110であって、複数の空気流経路のそれぞれが、対応するエアロゾル生成媒体114の複数の供給源のうちの少なくともそれぞれ1つに関連付けられている、消耗品ユニットと、消耗品ユニットを収容するためのハウジング120であって、空気入口122及び空気出口124を有するハウジングとを備え、空気流経路のいずれかを選択的に入口及び出口に合わせて空気流経路を形成できるように構成されている。
【選択図】図1
特許請求の範囲【請求項１】
複数の空気流経路を有する消耗品ユニットであって、前記複数の空気流経路のそれぞれが、対応するエアロゾル生成媒体の複数の供給源のうちの少なくともそれぞれ１つに関連付けられている、消耗品ユニットと、
前記消耗品ユニットを収容するためのハウジングであって、空気入口及び空気出口を有するハウジングと
を備える、エアロゾル生成システムであって、
前記空気流経路のいずれかを選択的に前記入口及び前記出口に合わせて空気流経路を形成することができるように構成されている、エアロゾル生成システム。
続きを表示（約 1,000 文字）【請求項２】
前記消耗品ユニットの空気流経路を選択的に前記入口及び前記出口に合わせて前記システムを通る空気流経路を形成することができるように、前記消耗品ユニットが選択的に移動可能となっている、請求項１に記載のエアロゾル生成システム。
【請求項３】
前記消耗品ユニットの空気流経路を選択的に前記入口及び前記出口に合わせて前記システムを通る空気流経路を形成することができるように、前記ハウジングが選択的に移動可能となっている、請求項１又は２に記載のエアロゾル生成システム。
【請求項４】
前記消耗品ユニットの空気流経路を選択的に前記入口及び前記出口に合わせて前記システムを通る空気流経路を形成することができるように、前記入口が選択的に移動可能となっている、請求項３に記載のエアロゾル生成システム。
【請求項５】
前記消耗品ユニットの空気流経路を選択的に前記入口及び前記出口に合わせて前記システムを通る空気流経路を形成することができるように、前記出口が選択的に移動可能となっている、請求項３又は４に記載のエアロゾル生成システム。
【請求項６】

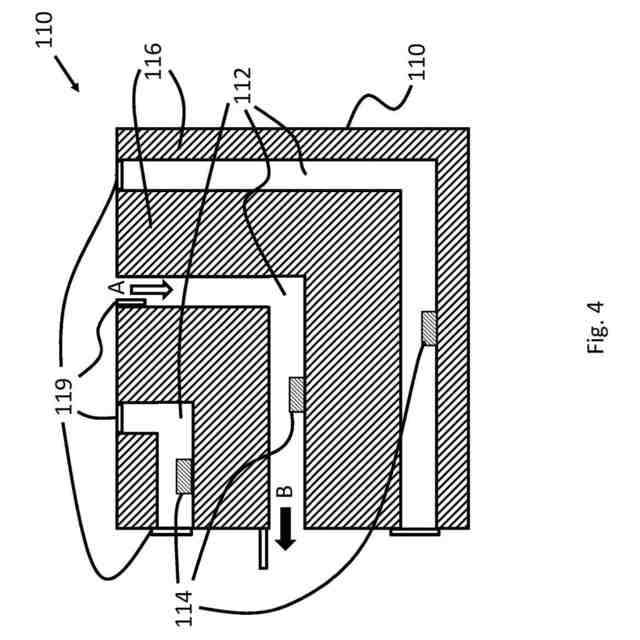

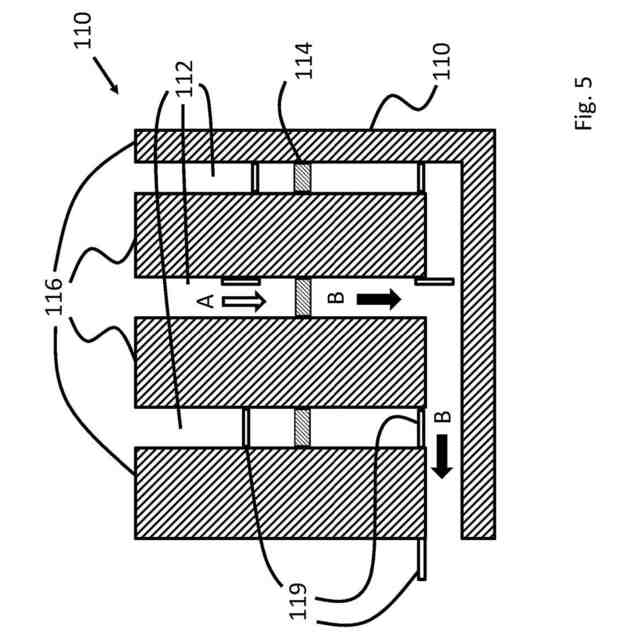

前記消耗品ユニットが、対応する複数の隔壁をさらに備え、
前記消耗品ユニットを通る前記複数の空気流経路が、前記消耗品ユニットの前記対応する複数の隔壁によって互いに分離されている、請求項１～５のいずれか一項に記載のエアロゾル生成システム。
【請求項７】
前記消耗品ユニットが、カバーをさらに備え、
前記カバーが、前記消耗品ユニットの一部分を覆い、デバイスにおいて生成されたエアロゾルのための凝縮表面を提供する、請求項１～６のいずれか一項に記載のエアロゾル生成システム。
【請求項８】
前記消耗品ユニットは、空気が流れることが可能な複数の孔をさらに備え、１つの孔が空気入口孔であり、１つの孔が空気出口孔であり、
前記空気入口孔と前記空気出口孔との間にエアロゾル生成媒体が配置されている、請求項１～７のいずれか一項に記載のエアロゾル生成システム。
【請求項９】
空気が流れることが可能な前記複数の孔のうちの１つに配置されたフィルタ材料をさらに備える、請求項８に記載のエアロゾル生成システム。
【請求項１０】
前記空気入口孔が、前記空気出口孔に対してある角度で配置されている、請求項８又は９に記載のエアロゾル生成システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、エアロゾル生成システム、エアロゾル生成デバイス、エアロゾル生成デバイスで使用するための消耗品部分、エアロゾル生成デバイス用のハウジング、及びエアロゾル生成デバイスにおいてエアロゾルを生成する方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
エアロゾル生成デバイスが知られている。一般的なデバイスは、ヒータを使用して適切な媒体からエアロゾルを発生させ、そのエアロゾルがユーザによって吸引される。現行のデバイスは、吸引可能なエアロゾルを生成することができる多様な媒体を、ユーザに提供している。生成されたエアロゾルは、デバイス内の構成要素に堆積することがある。
【０００３】
上に述べた問題の少なくとも一部に対処するのに役立つ又はそれを軽減するのに役立つことを目的とした様々な手法を、本明細書において説明する。
【発明の概要】
【０００４】
本発明の態様は、添付の特許請求の範囲に規定される。
【０００５】
本明細書に記載のいくつかの実施形態によれば、複数の空気流経路を有する消耗品ユニットであって、複数の空気流経路のそれぞれが、対応するエアロゾル生成媒体の複数の供給源のうちの少なくともそれぞれ１つに関連付けられている、消耗品ユニットと、消耗品ユニットを収容するためのハウジングであって、空気入口及び空気出口を有するハウジングとを備え、空気流経路のいずれかを選択的に入口及び出口に合わせて空気流経路を形成できるように構成されているエアロゾル生成システムが提供される。
【０００６】
本明細書に記載のいくつかの実施形態によれば、複数の空気流経路を有する消耗品ユニットであり、複数の空気流経路のそれぞれが、対応するエアロゾル生成媒体の複数の供給源のうちのそれぞれ１つに関連付けられている消耗品ユニットを、受けるように構成されたエアロゾル生成デバイスであって、消耗品ユニットを収容するためのハウジングであり、空気入口及び空気出口を有するハウジングを備え、空気流経路のいずれかを選択的に入口及び出口に合わせて空気流経路を形成できるように構成されているエアロゾル生成デバイスが提供される。
【０００７】
本明細書に記載のいくつかの実施形態によれば、エアロゾル生成デバイスにおいて使用するための消耗品部分が提供される。
【０００８】
本明細書に記載のいくつかの実施形態によれば、エアロゾル生成デバイス用のハウジング部分が提供される。
【０００９】
本明細書に記載のいくつかの実施形態によれば、エアロゾル生成デバイスにおいてエアロゾルを生成する方法であって、複数の空気流経路を有する消耗品ユニットであり、複数の空気流経路のそれぞれが、対応するエアロゾル生成媒体の複数の供給源のうちのそれぞれ１つに関連付けられている消耗品ユニットを用意するステップと、消耗品ユニットを収容するためのハウジングであり、空気入口及び空気出口を有するハウジングを用意するステップと、空気流経路を選択的に空気入口及び空気出口に合わせて空気流経路を形成するステップとを含む方法が提供される。
【００１０】
本明細書に記載のいくつかの実施形態によれば、複数の空気流経路を有する消耗品ユニットであり、複数の空気流経路のそれぞれが、対応するエアロゾル生成媒体の複数の供給源のうちのそれぞれ１つに関連付けられている消耗品ユニットを、受けるように構成されたエアロゾル生成デバイスであって、消耗品ユニットを収容するためのハウジングであり、空気入口及び空気出口を有するハウジングを備え、空気流経路のいずれかを選択的に入口及び出口に合わせて空気流経路を形成できるように構成されているエアロゾル生成デバイスが提供される。
（【００１１】以降は省略されています）
