発明の名称箱形容器
出願人三甲株式会社
代理人個人,個人
主分類B65D 6/08 20060101AFI20250318BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】箱形容器において、底部を破損しにくくすることが求められている。
【解決手段】本開示の箱形容器10は、底部12が、全体的に、縦横に延びる複数の梁16が互いに交差した格子構造をなし、梁16同士の交差部22として、たすき掛け構造の第1交差部22Aと、第1交差部22Aよりも樹脂の密度が大きい井桁構造の第2交差部22Bとが、備えられている。そして、底中央部12Eが底周辺部12Fよりも第2交差部22Bの割合が高くなっている。
【選択図】図6
特許請求の範囲【請求項１】
複数の梁が格子状に交差した構造の底部を備え、前記底部の外縁部のみに脚部を有する樹脂製の箱形容器であって、
前記梁同士の交差部として、第１交差部と、前記第１交差部よりも樹脂の密度が大きい第２交差部と、を備え、
前記底部のうち前記外縁部よりも内側の領域においては、その中央部である底中央部が、前記底中央部以外の底周辺部よりも、前記第２交差部の割合が高くなっている箱形容器。
続きを表示（約 710 文字）【請求項２】
前記梁は、水平方向で対向する１対のリブの上端同士が連絡された溝形をなし、
前記底部のうち前記梁に囲まれた部分は貫通孔をなし、
前記底中央部には、前記梁の下端部から前記貫通孔の内側に張り出す下端突出部が設けられている請求項１に記載の箱形容器。
【請求項３】
前記下端突出部が配された前記貫通孔が、少なくとも十字状に縦横に連続して並んでいる請求項２に記載の箱形容器。
【請求項４】
前記底中央部には、前記下端突出部が配された前記貫通孔の隣の前記貫通孔に、前記梁の上端部から前記貫通孔の内側に張り出す上端突出部が配されている請求項３に記載の箱形容器。
【請求項５】
前記梁は、前記底周辺部では、下方に開放した溝形をなしていて、前記底中央部では、上方に開放した溝形をなしている請求項１に記載の箱形容器。
【請求項６】
各前記梁は、水平方向で対向する１対のリブを有し、
前記第２交差部は、縦横の１対ずつの前記リブが直交した井桁構造になっていて、
前記第１交差部は、縦横の１対ずつの前記リブがたすき掛け状にクロスしたたすき掛け構造になっている請求項１から５の何れか１の請求項に記載の箱形容器。
【請求項７】
各前記梁は、水平方向で対向する１対のリブを有し、
前記梁における前記交差部同士の間の少なくとも一部には、前記１対のリブの間を連絡する連絡リブが配され、
前記底中央部の前記連絡リブは、前記底周辺部の前記連絡リブよりも厚い請求項１から５の何れか１の請求項に記載の箱形容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂製の箱形容器に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、この種の箱形容器として、複数の梁が格子状に交差した構造の底部を備え、前記底部（１２）の外縁部のみに脚部を有するものが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１７１３１４号公報（図１，３）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した従来の箱形容器においては、底部を破損しにくくすることが求められている。
【課題を解決するための手段】
【０００５】
上記目的を達成するためになされた請求項１の箱形容器は、複数の梁が格子状に交差した構造の底部を備え、前記底部の外縁部のみに脚部を有する樹脂製の箱形容器であって、前記梁同士の交差部として、第１交差部と、前記第１交差部よりも樹脂の密度が大きい第２交差部と、を備え、前記底部のうち前記外縁部よりも内側の領域においては、その中央部である底中央部が、前記底中央部以外の底周辺部よりも、前記第２交差部の割合が高くなっている箱形容器である。
【発明の効果】
【０００６】
底部の外縁部のみに脚部を有する箱型容器では、重い荷物を入れた際に、底部の中央部が下方に撓み、破損することが考えられる。これに対して、請求項１の箱形容器によれば、破損しやすい底中央部が、底中央部以外の底周辺部よりも、梁同士の交差部における樹脂の密度が大きくなっているため、底中央部が補強され、底部を破損しにくくすることができる。
【図面の簡単な説明】
【０００７】

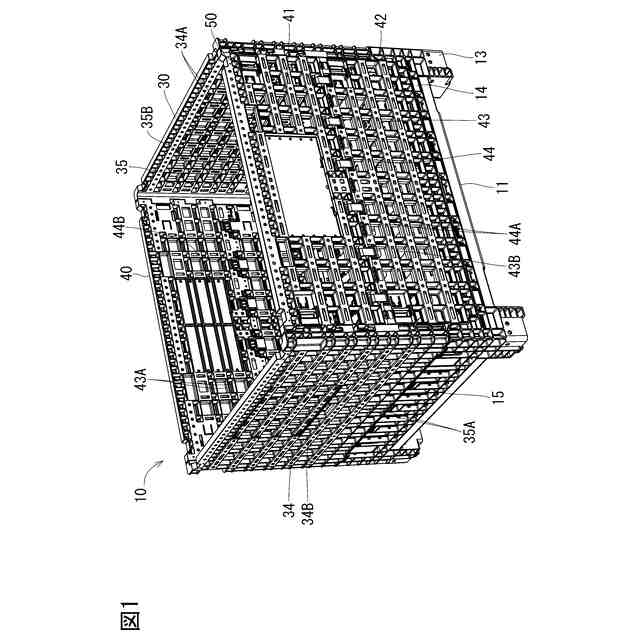

図１は、第１実施形態に係る箱形容器の斜視図

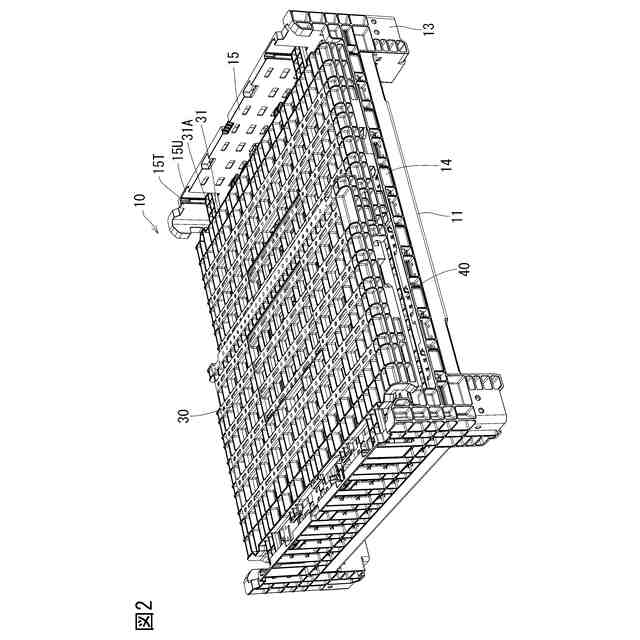

図２は、折り畳み状態の箱形容器の斜視図

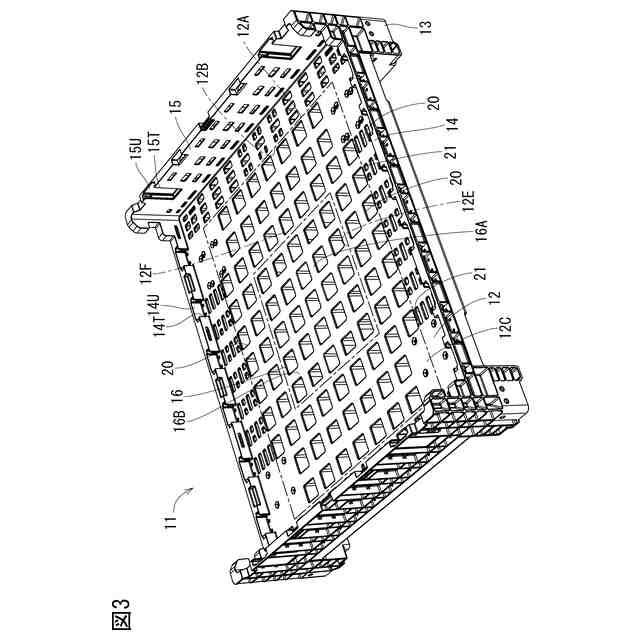

図３は、パレットベースの斜視図

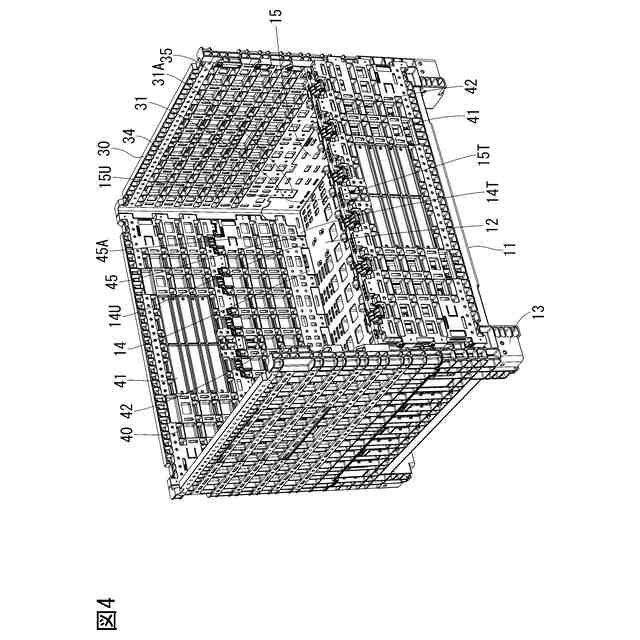

図４は、長側壁が半開き姿勢になった箱形容器の斜視図

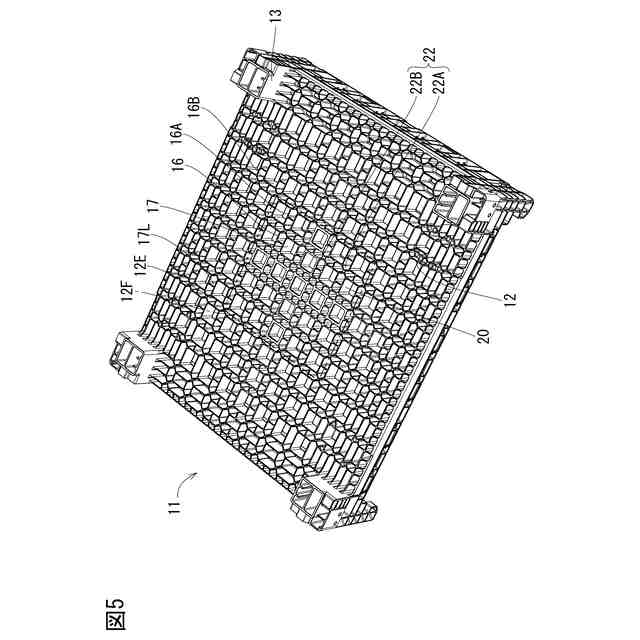

図５は、パレットベースの下面側の斜視図

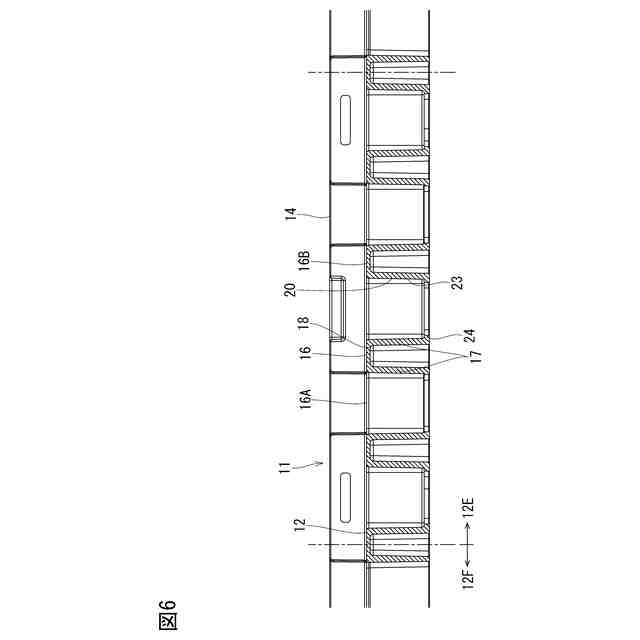

図６は、底中央部近傍の側断面図

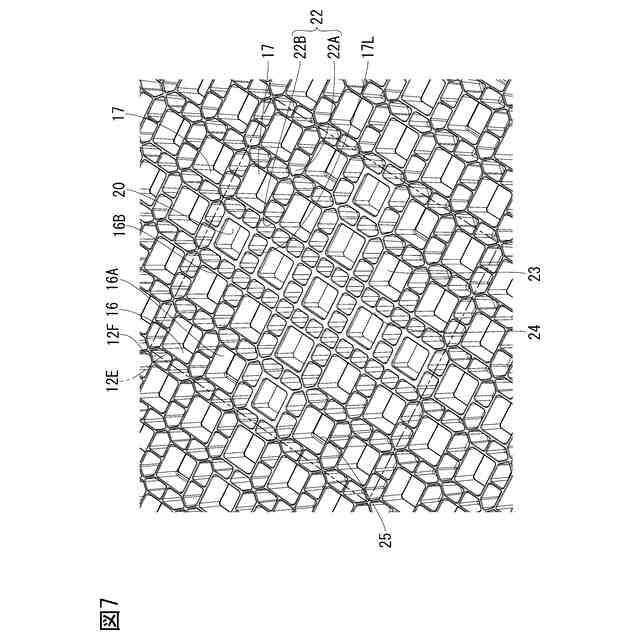

図７は、底中央部近傍の下面側の拡大斜視図

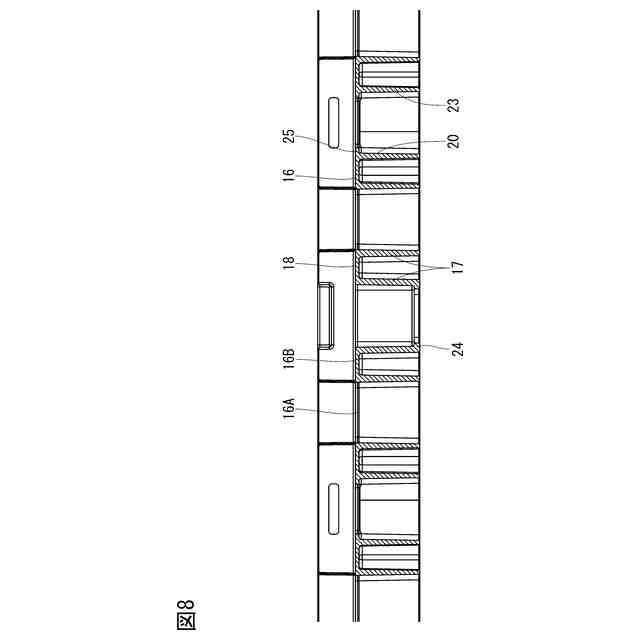

図８は、底中央部近傍の側断面図

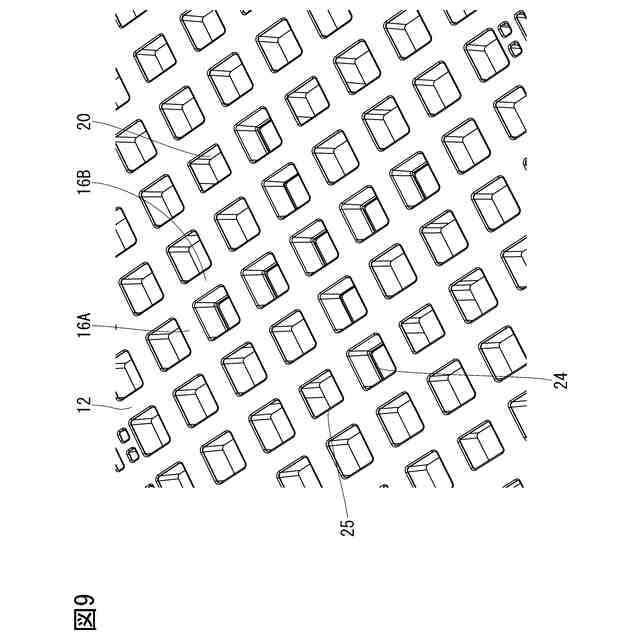

図９は、底中央部近傍の拡大斜視図
図１０は、変形例に係るパレットベースの斜視図
図１１は、変形例に係るパレットベースの下面側の斜視図
【発明を実施するための形態】
【０００８】
［第１実施形態］
以下、図１から図９を参照して、第１実施形態の箱形容器１０について説明する。図１に示される箱形容器１０は、所謂、「折り畳み式のボックスパレット」であって、パレットベース１１の外縁部に１対の短側壁３０，３０と１対の長側壁４０，４０とを回動可能に組み付けてなり、図１に示される組み立て状態と、図２に示される折り畳み状態とに変形可能である。なお、これら箱形容器１０を構成するパレットベース１１、短側壁３０及び長側壁４０等の容器構成部品は、何れも、例えばガラス長繊維を含んだ樹脂の射出成形品になっている。
【０００９】
図３に示すように、パレットベース１１は、平面形状が長方形の底部１２の下面四隅から桁部１３（「脚部」に相当する）が突出した構造をなし、それら桁部１３によって底部１２の下方にフォークリフトのフォークが挿入される空間が形成されるようになっている。
【００１０】
底部１２の上面における１対の長辺側の外縁部からは、１対の長辺土手部１４，１４が突出し、１対の短辺側の外縁部からは、１対の短辺土手部１５，１５が突出している。短辺土手部１５は、長辺土手部１４よりも高くなっている。これら短辺土手部１５及び長辺土手部１４には、ヒンジ凹部１５Ｕ，１４Ｕが複数形成されており、これらヒンジ凹部１５Ｕ，１４Ｕに、短側壁３０及び長側壁４０のヒンジ部３１，４５が連結される（図４参照）。各ヒンジ凹部１５Ｕ，１４Ｕは、上面と内面とに開放し、内側の両側部に規制壁１５Ｔ，１４Ｔを有している。
（【００１１】以降は省略されています）
