公開番号2025041266
公報種別公開特許公報(A)
公開日2025-03-26
出願番号2023148457
出願日2023-09-13
発明の名称食器洗浄機
出願人リンナイ株式会社
代理人弁理士法人ぱてな
主分類A47L 15/44 20060101AFI20250318BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】処理剤を貯蔵する貯蔵タンクを有する構成において、貯蔵タンクの着脱性に優れた食器洗浄機を提供する。
【解決手段】本発明の食器洗浄機は、洗浄槽3と、蓋体5と、貯蔵タンク7と、処理剤供給装置9と、処理剤供給路11とを備えている。蓋体5は洗浄槽3とともに洗浄空間100を形成する。貯蔵タンク7は処理剤200を貯蔵する。処理剤供給装置9は、貯蔵タンク7に貯蔵された処理剤200を洗浄空間100内に供給する。処理剤供給路11は、貯蔵タンク7と処理剤供給装置9とを接続する。処理剤供給路11は、貯蔵タンク7が着脱可能に取り付けられる供給路側接続部35を有している。貯蔵タンク7は、供給路側接続部35に取り付けられることにより、洗浄空間100内に配置される。

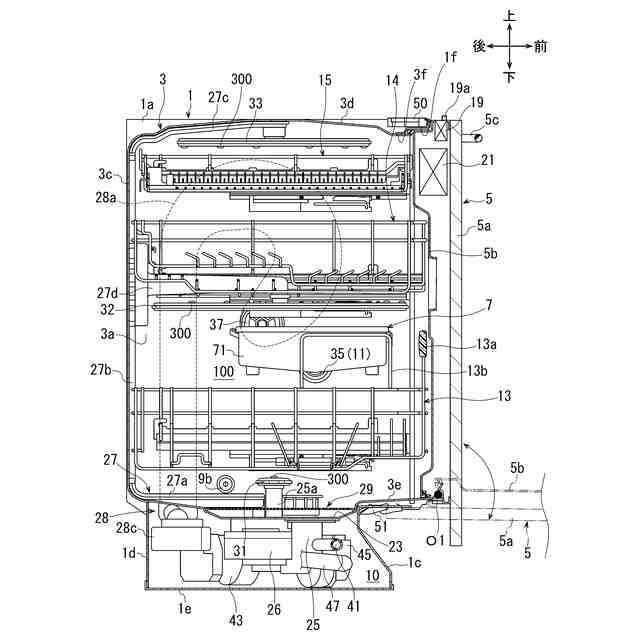

【選択図】図1
特許請求の範囲【請求項１】
一方に向かって開口する槽開口を有する洗浄槽と、
前記槽開口を開閉可能であり、かつ、洗浄水によって被洗浄物の洗浄を行う洗浄空間を前記洗浄槽とともに形成する蓋体と、
前記被洗浄物に用いる処理剤を貯蔵する貯蔵タンクと、
前記洗浄空間の外部に位置し、前記貯蔵タンクに貯蔵された前記処理剤を前記洗浄空間内に供給する処理剤供給装置と、
前記貯蔵タンクと前記処理剤供給装置とを接続する処理剤供給路とを備え、
前記洗浄槽又は前記蓋体は、前記洗浄空間に面する特定壁を有し、
前記処理剤供給路は、前記洗浄空間に臨む状態で前記特定壁に固定されるとともに、前記貯蔵タンクが着脱可能に取り付けられる供給路側接続部を有し、
前記貯蔵タンクは、前記供給路側接続部に取り付けられることにより、前記洗浄空間内に配置されることを特徴とする食器洗浄機。
続きを表示（約 1,000 文字）【請求項２】

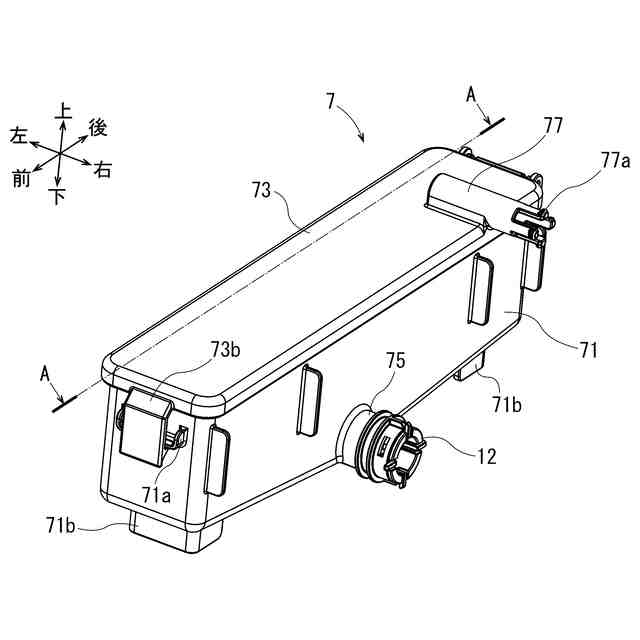

前記貯蔵タンクは、前記処理剤を貯蔵するタンク本体と、
前記タンク本体と連通し、前記供給路側接続部に着脱可能に取り付けられる第１タンク側接続部と、
前記第１タンク側接続部よりも上方に位置して前記洗浄空間の外部とタンク本体内とを連通させる第２タンク側接続部とを有している請求項１記載の食器洗浄機。
【請求項３】
前記特定壁には、前記洗浄空間に臨む状態で固定されて洗浄空間の外部に連通するとともに、前記第２タンク側接続部が着脱可能に取り付けられる通気部が設けられ、
前記第１タンク側接続部と前記第２タンク側接続部とは、前記特定壁に向かって互いに平行に延びている請求項２記載の食器洗浄機。
【請求項４】
前記貯蔵タンクが前記供給路側接続部に取り付けられているか否かを判断可能な判断手段と、
前記判断手段の判断結果を報知する報知手段とを備えている請求項１又は２記載の食器洗浄機。
【請求項５】
前記貯蔵タンクに貯蔵された前記処理剤の残量を検知する残量検知手段を備え、
前記判断手段は、前記残量検知手段が前記残量を未検知であるときには、前記貯蔵タンクが前記供給路側接続部に取り付けられていないと判断する請求項４記載の食器洗浄機。
【請求項６】
前記洗浄槽には、前記洗浄空間と連通し、前記洗浄水が貯留される貯水部が形成され、
前記貯蔵タンクは、前記供給路側接続部に取り付けられることにより、前記貯水部よりも上方に位置している請求項１又は２記載の食器洗浄機。
【請求項７】
前記被洗浄物を載置しつつ前記洗浄空間内に収納される載置部材を備え、
前記載置部材は、前記供給路側接続部に対する前記貯蔵タンクの取り付けが不完全であるときに前記貯蔵タンクと干渉する干渉部を有している請求項１又は２記載の食器洗浄機。
【請求項８】
前記洗浄槽が前記特定壁を有している請求項１又は２記載の食器洗浄機。
【請求項９】
前方に向かって開口する筐体開口を有し、前記洗浄槽を内部に配置可能な筐体を備え、
前記槽開口は前方に向かって開口して前記筐体開口と連通し、
前記蓋体は、揺動軸心周りで前後方向に揺動可能に前記筐体に取り付けられ、前記筐体開口及び前記槽開口を開放する開放位置と、前記筐体開口及び前記槽開口を閉鎖する閉鎖位置とに変位する請求項８記載の食器洗浄機。

発明の詳細な説明【技術分野】
【０００１】
本発明は食器洗浄機に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１に従来の食器洗浄機が開示されている。この食器洗浄機は、洗浄槽と、蓋体と、貯蔵タンクと、処理剤供給装置と、処理剤供給路とを備えている。洗浄槽は上方が開放された槽開口を有している。蓋体は槽開口を開閉可能である。これらの蓋体と洗浄槽とは、洗浄水によって被洗浄物を洗浄する洗浄空間を形成している。また、洗浄槽には、貯蔵タンクを収容する収容部が形成されている。収容部は洗浄空間の外部、すなわち洗浄空間よりも前方に位置している。
【０００３】
貯蔵タンクは、被洗浄物に用いる処理剤を貯蔵している。処理剤供給装置は洗浄槽に取り付けられており、洗浄空間の外部に位置している。処理剤供給装置は、貯蔵タンクに貯蔵された処理剤を洗浄空間内に供給する。処理剤供給路は洗浄槽に取り付けられており、洗浄空間の外部に位置している。処理剤供給路はと接続している。また、処理剤供給路は供給路側接続部を有しており、この供給路側接続部に対して貯蔵タンクが着脱可能に取り付けられる。
【０００４】
この食器洗浄機では、貯蔵タンクが収容部に収容されつつ、供給路側接続部に取り付けられる。これにより、貯蔵タンクは、洗浄空間の外部に配置されつつ、処理剤供給路を通じて処理剤供給装置と接続される。こうして、貯蔵タンク内の処理剤が処理剤供給装置に流通する。一方、収容部から貯蔵タンクを引き出すことにより、貯蔵タンクが供給路側接続部から取り外される。これにより、この食器洗浄機では、貯蔵タンクを収容部から取り出すことができ、食器洗浄機の外部で貯蔵タンクに処理剤を補充することが可能となっている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－１３２９７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上記従来の食器洗浄機では、貯蔵タンクに処理剤を補充する際に処理剤の一部が貯蔵タンクの表面に付着したり、供給路側接続部と貯蔵タンクとを着脱する際に貯蔵タンク内の処理剤が漏れ出たりし得る。そして、このような処理剤が供給路側接続部に付着することにより、供給路側接続部に次第に堆積する。このため、この食器洗浄機では、堆積した処理剤によって供給路側接続部と貯蔵タンクとが固着することで、供給路側接続部と貯蔵タンクとの着脱性が損なわれるおそれがある。
【０００７】
そこで、この食器洗浄機の使用者は、収容部や供給路側接続部に堆積した処理剤を定期的に除去する必要があるものの、収容部及び供給路側接続部は洗浄空間の外部に位置している。このため、使用者は処理剤を除去し難い。
【０００８】
本発明は、上記従来の実情に鑑みてなされたものであって、処理剤を貯蔵する貯蔵タンクを有する構成において、貯蔵タンクの着脱性に優れた食器洗浄機を提供することを解決すべき課題としている。
【課題を解決するための手段】
【０００９】
本発明の食器洗浄機は、一方に向かって開口する槽開口を有する洗浄槽と、
前記槽開口を開閉可能であり、かつ、洗浄水によって被洗浄物の洗浄を行う洗浄空間を前記洗浄槽とともに形成する蓋体と、
前記被洗浄物に用いる処理剤を貯蔵する貯蔵タンクと、
前記洗浄空間の外部に位置し、前記貯蔵タンクに貯蔵された前記処理剤を前記洗浄空間内に供給する処理剤供給装置と、
前記貯蔵タンクと前記処理剤供給装置とを接続する処理剤供給路とを備え、
前記洗浄槽又は前記蓋体は、前記洗浄空間に面する特定壁を有し、
前記処理剤供給路は、前記洗浄空間に臨む状態で前記特定壁に固定されるとともに、前記貯蔵タンクが着脱可能に取り付けられる供給路側接続部を有し、
前記貯蔵タンクは、前記供給路側接続部に取り付けられることにより、前記洗浄空間内に配置されることを特徴とする。
【００１０】
本発明の食器洗浄機では、処理剤供給路が供給路側接続部を有しており、この供給路側接続部は、洗浄空間に臨む状態で特定壁に固定される。そして、この食器洗浄機では、供給路側接続部に貯蔵タンクが取り付けられることにより、貯蔵タンクは洗浄空間内に配置される。
（【００１１】以降は省略されています）
