公開番号2025040330
公報種別公開特許公報(A)
公開日2025-03-24
出願番号2023147189
出願日2023-09-11
発明の名称誘導加熱調理器
出願人パナソニックIPマネジメント株式会社
代理人個人,個人
主分類H05B 6/12 20060101AFI20250314BHJP(他に分類されない電気技術)
要約【課題】複数の加熱コイルを動作させつつうなり音の発生を抑制する誘導加熱調理器を提供すること。
【解決手段】誘導加熱調理器は、第1コイルと、第2コイルと、第1コイル及び第2コイルに隣接するように配置されている第3コイルと、トッププレートと、各コイルに高周波電流を供給する1つのインバータ回路と、第1コイルとインバータ回路との間に接続された第1リレーユニットと、第2コイルとインバータ回路との間に接続された第2リレーユニットと、制御部と、を備え、制御部は、複数の動作モードのいずれかを実行するように構成され、複数の動作モードは、インバータ回路から第1コイル及び第3コイルに高周波電流を供給する第1動作モードと、インバータ回路から第2コイル及び第3コイルに高周波電流を供給する第2動作モードと、を含む。
【選択図】図6
特許請求の範囲【請求項１】
第１コイルと、
前記第１コイルとは異なる第２コイルと、
前記第１コイル及び前記第２コイルとは異なる第３コイルであって、前記第３コイルは、前記第１コイル及び前記第２コイルに隣接するように前記第１コイルと前記第２コイルとの間に配置されている、第３コイルと、
前記第１コイル、前記第２コイル及び前記第３コイルの上方に設けられたトッププレートと、
一体的に動作可能な前記第１コイル、前記第２コイル及び前記第３コイルのそれぞれに高周波電流を供給する１つのインバータ回路と、
前記第１コイルと前記インバータ回路との間に接続された第１リレーユニットと、
前記第２コイルと前記インバータ回路との間に接続された第２リレーユニットと、
前記インバータ回路の動作、並びに前記第１リレーユニット及び前記第２リレーユニットの動作を制御する制御部と、
を備え、
前記制御部は、前記第１コイル、前記第２コイル及び前記第３コイルの少なくともいずれかを動作させる複数の動作モードのいずれかを実行するように構成され、
前記複数の動作モードは、
前記第１リレーユニットをオンし、かつ前記第２リレーユニットをオフすることで、前記インバータ回路から前記第１コイル及び前記第３コイルに高周波電流を供給する第１動作モードと、
前記第１リレーユニットをオフし、かつ前記第２リレーユニットをオンすることで、前記インバータ回路から前記第２コイル及び前記第３コイルに高周波電流を供給する第２動作モードと、
を含む、
誘導加熱調理器。
続きを表示（約 1,000 文字）【請求項２】
前記複数の動作モードは、前記第１リレーユニット及び前記第２リレーユニットをオンすることで、前記インバータ回路から前記第１コイル、前記第２コイル及び前記第３コイルに高周波電流を供給する第３動作モードを含む、請求項１に記載の誘導加熱調理器。
【請求項３】
前記インバータ回路は、複数の共振コンデンサを有し、前記第１動作モードと、前記第３動作モードとでは、通電される共振コンデンサが、少なくとも部分的に異なる、請求項２に記載の誘導加熱調理器。
【請求項４】
前記インバータ回路は、前記複数の共振コンデンサの少なくとも一部に接続された１つ以上のコンデンサ用リレーを備え、
前記制御部は、前記１つ以上のコンデンサ用リレーの動作を制御する、
請求項３に記載の誘導加熱調理器。
【請求項５】
前記複数の動作モードは、前記第１リレーユニット及び前記第２リレーユニットをオフすることで、前記インバータ回路から前記第３コイルに高周波電流を供給する第４動作モードを含む、請求項１に記載の誘導加熱調理器。
【請求項６】
前記制御部は、前記第１リレーユニット及び前記第２リレーユニットの少なくとも一方の開閉を切り替えて、前記トッププレート上の調理容器の有無、及び載置されている前記調理容器の材質を判断する、請求項１に記載の誘導加熱調理器。
【請求項７】
前記複数の動作モードは、前記インバータ回路から前記第２コイルのみに高周波電流を供給する第５動作モードを含み、
前記制御部は、前記第１動作モードと前記第５動作モードとを交互に切り替えて動作させる、
請求項１に記載の誘導加熱調理器。
【請求項８】
前記第３コイルと前記インバータ回路との間に接続された第３リレーユニットをさらに備え、
前記制御部は、前記第１リレーユニット及び前記第３リレーユニットをオフし、前記第２リレーユニットをオンすることで、前記第５動作モードを実行する、
請求項７に記載の誘導加熱調理器。
【請求項９】
前記第１コイル及び前記第３コイルで構成される外周は、平面視において円形状である、請求項１に記載の誘導加熱調理器。
【請求項１０】
前記第１コイルは、４つのコイルピースを有する、請求項１から請求項９のいずれか一項に記載の誘導加熱調理器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、誘導加熱調理器に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、複数の加熱コイルを有し、複数の加熱コイルにまたがって調理容器を載置できる誘導加熱調理器が知られている。例えば、特許文献１には、天板に負荷が配置されたことを検出するとリレーを駆動させて、複数の加熱コイルのうち負荷が載置された加熱コイルに高周波電流を通電して負荷を加熱する誘導加熱調理器が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１４１０８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
複数の加熱コイルを使用して１つの負荷を加熱する場合、各加熱コイルを動作させることに起因してうなり音が発生するおそれがあるという問題があった。
【０００５】
本開示は、複数の加熱コイルを動作させつつうなり音の発生を抑制する誘導加熱調理器を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る誘導加熱調理器は、第１コイルと、第１コイルとは異なる第２コイルと、第１コイル及び第２コイルとは異なる第３コイルであって、第３コイルは、第１コイル及び第２コイルに隣接するように第１コイルと第２コイルとの間に配置されている、第３コイルと、第１コイル、第２コイル及び第３コイルの上方に設けられたトッププレートと、一体的に動作可能な第１コイル、第２コイル及び第３コイルのそれぞれに高周波電流を供給する１つのインバータ回路と、第１コイルとインバータ回路との間に接続された第１リレーユニットと、第２コイルとインバータ回路との間に接続された第２リレーユニットと、インバータ回路の動作、並びに第１リレーユニット及び第２リレーユニットの動作を制御する制御部と、を備え、制御部は、第１コイル、第２コイル及び第３コイルの少なくともいずれかを動作させる複数の動作モードのいずれかを実行するように構成され、複数の動作モードは、第１リレーユニットをオンし、かつ第２リレーユニットをオフすることで、インバータ回路から第１コイル及び第３コイルに高周波電流を供給する第１動作モードと、第１リレーユニットをオフし、かつ第２リレーユニットをオンすることで、インバータ回路から第２コイル及び第３コイルに高周波電流を供給する第２動作モードと、を含む、ことを特徴とする。
【発明の効果】
【０００７】
本開示によれば、複数の加熱コイルを動作させつつうなり音の発生を抑制する誘導加熱調理器を提供することができる。
【図面の簡単な説明】
【０００８】

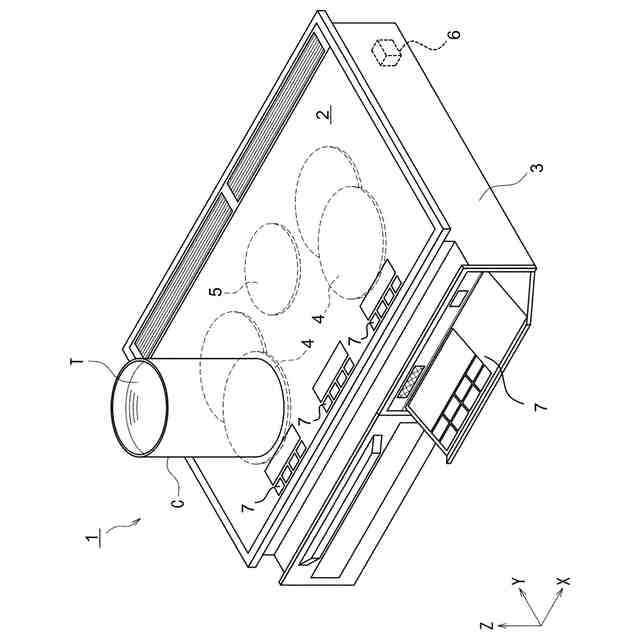

本開示に係る実施の形態の誘導加熱調理器の一例の概略斜視図
本開示に係る実施の形態のコイルユニットの一例の平面図
図２のコイルユニットに関する加熱領域の一例を示す平面図
図２及び図３のコイルユニットを構成するコイルピースの概略拡大図

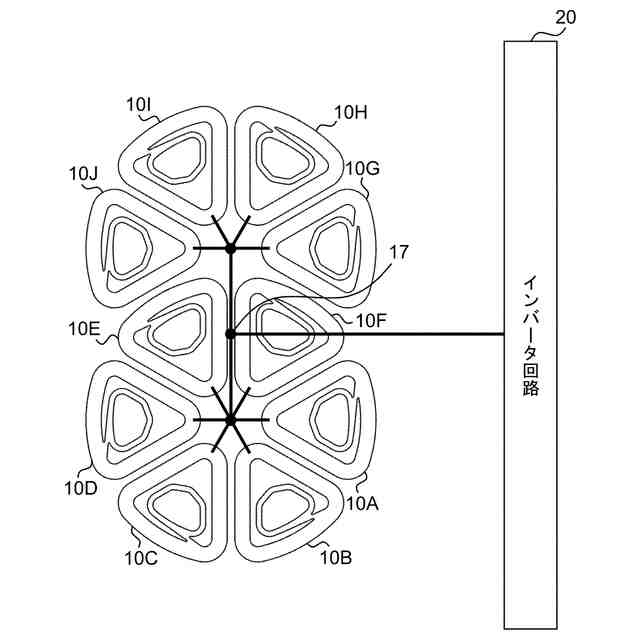

本開示に係る実施の形態の誘導加熱調理器のコイルユニットに関する概略的な電気的な接続のブロック図
本開示に係る実施の形態の誘導加熱調理器の、インバータ回路とコイルユニットとの電気的な接続の一例を示す概略的な回路図
本開示に係る実施の形態の誘導加熱調理器の、インバータ回路とコイルユニットとの電気的な接続の一例を示す概略的な回路図
本開示に係る実施の形態の誘導加熱調理器の、インバータ回路とコイルユニットとの電気的な接続の一例を示す概略的な回路図
図８のインバータ回路を具体的に記載した回路図
変形例１の誘導加熱調理器の概略的な回路図
変形例２の誘導加熱調理器の概略的な回路図
変形例３の誘導加熱調理器の概略的な回路図
変形例４の誘導加熱調理器の概略的な回路図
【発明を実施するための形態】
【０００９】
以下、図面を参照しつつ、本開示に係る実施の形態を説明する。ただし、以下に説明する構成は、本開示の一例に過ぎず、本開示は下記の実施の形態に限定されない。本開示における技術は、これに限定されず、これら実施の形態以外であっても、本開示に係る技術的思想を逸脱しない範囲であれば、設計等に応じて種々の変更、置き換え、付加、省略などが可能である。
【００１０】
本開示は、添付図面を参照しながら好ましい実施の形態に関連して充分に記載されているが、この技術に熟練した人々にとっては種々の変形及び修正は明白である。そのような変形や修正は、添付した請求の範囲による本開示の範囲から外れない限りにおいて、その中に含まれると理解されるべきである。
（【００１１】以降は省略されています）
