特許ウォッチ

公開番号2025040229
公報種別公開特許公報(A)
公開日2025-03-24
出願番号2023147012
出願日2023-09-11
発明の名称画像形成装置
出願人ブラザー工業株式会社
代理人弁理士法人ネクスト
主分類G03G 21/00 20060101AFI20250314BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】AD変換誤差の大きい精度の良くないAD変換回路を用いた場合でも、精度の高いAD変換結果を得ることができる画像形成装置を提供する。
【解決手段】制御回路101のCPU101Aは、電源電圧Vcoreと3.3AVDCのそれぞれについてAD変換した2つのAD変換値を取得し、取得された2つのAD変換値から制御値を線形補正するためのGain及びOffsetを算出し、Gain及びOffsetに基づいて制御値を補正する。

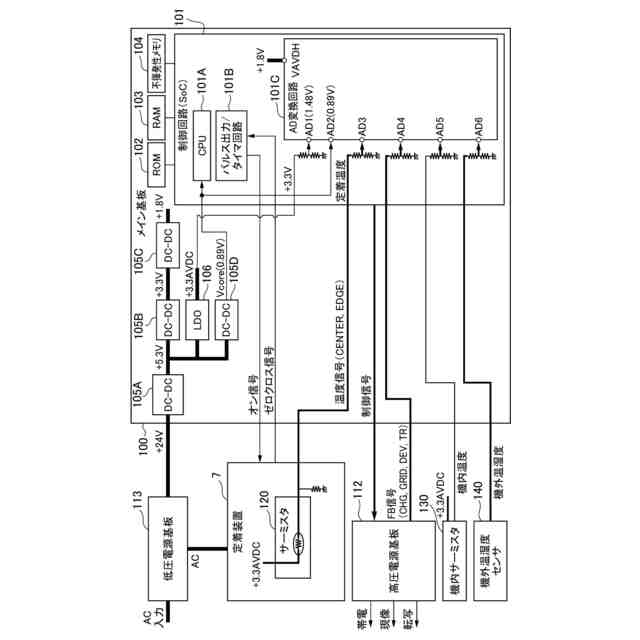

【選択図】図4
特許請求の範囲【請求項１】
画像形成部と、
商用電源が供給する交流電圧が入力され、前記交流電圧を直流電圧に変換するＡＣ－ＤＣ電源部と、
前記画像形成部を制御する制御部であって、前記画像形成部からの信号をＡＤ変換した制御値に基づいて前記画像形成部を制御する制御部と、
前記ＡＣ－ＤＣ電源部から出力される前記直流電圧を複数の直流電圧に変換するＤＣ－ＤＣ変換部であって、前記複数の直流電圧のうち第１直流電圧と前記第１直流電圧と異なる第２直流電圧を前記制御部に出力するＤＣ－ＤＣ変換部と、
を備え、
前記制御部は、
前記第１直流電圧と前記第２直流電圧のそれぞれについてＡＤ変換した２つのＡＤ変換値を取得し、取得された前記２つのＡＤ変換値から前記制御値を線形補正するためのゲイン補正値及びオフセット補正値を算出し、前記ゲイン補正値及び前記オフセット補正値に基づいて前記制御値を補正する、
ことを特徴とする画像形成装置。
続きを表示（約 1,600 文字）【請求項２】
前記制御部は、ＣＰＵとＡＤ変換回路とを有し、
前記ＤＣ－ＤＣ変換部は、前記ＣＰＵに対し前記第１直流電圧を出力し、
前記ＣＰＵは前記第１直流電圧によって駆動する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記ＤＣ－ＤＣ変換部は、前記直流電圧を第２直流電圧に変換して前記制御部に出力するリニアレギュレータを有する、
ことを特徴とする請求項２に記載の画像形成装置。
【請求項４】
前記画像形成部は、
感光体ドラムと、前記感光体ドラムを帯電させるための帯電器と、前記感光体ドラムに現像剤を供給するための現像ローラと、前記感光体ドラムの表面に形成された現像剤像を前記感光体ドラムとの間を通過するシートに転写する転写ローラと、前記直流電圧を変換した高圧電圧を前記帯電器と前記現像ローラと前記転写ローラにそれぞれ印加する高圧電源基板と、を有し、
前記制御部は、
前記高圧電源基板が印加した出力電圧に応じた信号であるフィードバック信号をＡＤ変換することで前記制御値を取得し、前記制御値を前記ゲイン補正値及び前記オフセット補正値を用いて線形補正した結果に基づいて前記高圧電源基板の種類を判別する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項５】
前記制御部は、
判別した前記高圧電源基板の種類に応じて、前記高圧電源基板を制御するためのパラメータを変更する、
ことを特徴とする請求項４に記載の画像形成装置。
【請求項６】
前記画像形成部は、
感光体ドラムと、前記感光体ドラムを帯電させるための帯電器と、前記感光体ドラムに現像剤を供給するための現像ローラと、前記感光体ドラムの表面に形成された現像剤像を前記感光体ドラムとの間を通過するシートに転写する転写ローラと、前記直流電圧を変換した高圧電圧を前記帯電器と前記現像ローラと前記転写ローラにそれぞれ印加する高圧電源基板と、を有し、
前記制御部は、
前記高圧電源基板が印加した出力電圧に応じた信号であるフィードバック信号をＡＤ変換することで前記制御値を取得し、前記制御値を前記ゲイン補正値及び前記オフセット補正値を用いて線形補正した結果に基づいて前記高圧電圧の電圧値が目標電圧値になるように制御する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項７】
前記画像形成部は、
シートに形成された画像を前記シート上に定着させる定着装置と、
前記定着装置の温度を検知し、第１温度検知信号として出力する第１温度センサと、
を有し、
前記制御部は、
前記第１温度センサから出力された第１温度検知信号をＡＤ変換し、前記第１温度検知信号のＡＤ変換値を前記制御値として、前記ゲイン補正値及び前記オフセット補正値を用いて線形補正を行う、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項８】
前記画像形成装置の機内温度を検知し、第２温度検知信号として出力する第２温度センサと、
前記画像形成装置外の温度及び湿度を検知し、第３温度検知信号及び湿度検知信号として出力する温湿度センサと、
をさらに備え、
前記制御部は、
前記第２温度センサから出力された第２温度検知信号をＡＤ変換するとともに、前記温湿度センサから出力された第３温度検知信号及び湿度検知信号をＡＤ変換し、前記第２温度検知信号、前記第３温度検知信号及び前記湿度検知信号の各ＡＤ変換値を、前記ゲイン補正値及び前記オフセット補正値を用いて線形補正した結果に基づいて前記定着装置の目標温度を設定する、
ことを特徴とする請求項７に記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本願は、画像形成装置に用いられるＡＤ変換回路の変換結果を補正する技術に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来の画像形成装置は、帯電回路や転写回路を有する高圧電源基板や、センサからのセンサ信号が入力される制御部を備えている。制御部は、高圧電源基板が出力するフィードバック信号やセンサ信号をＡＤ変換し、ＡＤ変換された結果に基づいて画像形成装置の制御を行っている。
【０００３】
特許文献１には、旧バージョン又は新バージョンの高圧電源回路であるか否かを、高圧電源基板からのフィードバック電圧に基づいて判断する画像形成装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－３１９９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、制御部は、ＡＤ変換誤差の大きい精度の良くないＡＤ変換回路を用いてＡＤ変換した場合、センサ信号に基づいた制御や高圧電源基板のバージョン判別などが適切に実行できない虞があった。
【０００６】
本願は、ＡＤ変換誤差の大きい精度の良くないＡＤ変換回路を用いた場合でも、精度の高いＡＤ変換結果を得ることができる画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するため、本願の画像形成装置は、画像形成部と、商用電源が供給する交流電圧が入力され、交流電圧を直流電圧に変換するＡＣ－ＤＣ電源部と、画像形成部を制御する制御部であって、画像形成部からの信号をＡＤ変換した制御値に基づいて画像形成部を制御する制御部と、ＡＣ－ＤＣ電源部から出力される直流電圧を複数の直流電圧に変換するＤＣ－ＤＣ変換部であって、複数の直流電圧のうち第１直流電圧と第１直流電圧と異なる第２直流電圧を制御部に出力するＤＣ－ＤＣ変換部と、を備え、制御部は、第１直流電圧と第２直流電圧のそれぞれについてＡＤ変換した２つのＡＤ変換値を取得し、取得された２つのＡＤ変換値から制御値を線形補正するためのゲイン補正値及びオフセット補正値を算出し、ゲイン補正値及びオフセット補正値に基づいて制御値を補正する、ことを特徴とする。
【０００８】
制御部は、第１直流電圧及び第２直流電圧についてＡＤ変換を行い、２つのＡＤ変換値から制御値を線形補正するためのゲイン補正値及びオフセット補正値を算出する。第１直流電圧及び第２直流電圧は既知の直流電圧であって、制御部に入力される電圧でもあるため電圧変動が少ない。そして、線形補正するためのゲイン補正値及びオフセット補正値を取得するには、少なくとも２つの直流電圧に対してそれぞれＡＤ変換された２つのＡＤ変換値が必要であり、制御部に入力される２つの電圧を利用することを本願発明者は見出した。制御部は、２つのＡＤ変換値からゲイン補正値及びオフセット補正値を取得し、制御値をゲイン補正値及びオフセット補正値を用いて線形補正を行うことで画像形成部の制御を適切に制御できるようにした。
【０００９】
また、制御部は、ＣＰＵとＡＤ変換回路とを有し、ＤＣ－ＤＣ変換部は、ＣＰＵに対し第１直流電圧を出力し、ＣＰＵは第１直流電圧によって駆動する、ことを特徴とする。
【００１０】
第１直流電圧は、ＣＰＵを駆動するための電圧であるため、電圧変動が少なくゲイン補正値及びオフセット補正値を取得するのに必要な２つの電圧のうちの１つの電圧として利用することができる。
（【００１１】以降は省略されています）
