公開番号2025040157
公報種別公開特許公報(A)
公開日2025-03-24
出願番号2023146896
出願日2023-09-11
発明の名称レンズ鏡筒
出願人富士フイルム株式会社
代理人個人,個人,個人,個人,個人
主分類G02B 7/02 20210101AFI20250314BHJP(光学)
要約【課題】外観品質を向上できるレンズ鏡筒を提供する。
【解決手段】レンズ鏡筒は、第1枠と、最も物体側に位置するレンズを保持し、第1枠内に収容され、かつ、第1枠に対し位置及び/又は傾きの調整が可能な第2枠と、第1枠に取り付けられ、かつ、物体側から見て第1枠の内周と第2枠の外周との間に配置される第3枠と、を備える。レンズ鏡筒は、光軸方向において、第2枠の最も物体側に位置する第1部位が、第3枠の最も物体側に位置する第2部位と最も像側に位置する第3部位との間に位置する。
【選択図】図8
特許請求の範囲【請求項１】
第１枠と、
最も物体側に位置するレンズを保持し、前記第１枠内に収容され、かつ、前記第１枠に対し位置及び／又は傾きの調整が可能な第２枠と、
前記第１枠に取り付けられ、かつ、物体側から見て前記第１枠の内周と前記第２枠の外周との間に配置される第３枠と、
を備え、
光軸方向において、前記第２枠の最も物体側に位置する第１部位が、前記第３枠の最も物体側に位置する第２部位と最も像側に位置する第３部位との間に位置する、
レンズ鏡筒。
続きを表示（約 710 文字）【請求項２】
前記第１部位が、前記第２部位よりも像側に距離δ以上退避した位置に位置する、
請求項１に記載のレンズ鏡筒。
【請求項３】
前記距離δが、前記調整による前記第１部位の光軸方向の最大変位量を超える値に設定される、
請求項２に記載のレンズ鏡筒。
【請求項４】
前記第２枠の位置及び／又は傾きを最大調整量で調整した場合に、前記第１部位が前記第２部位よりも像側に距離ξ以上退避した位置に位置する、
請求項１に記載のレンズ鏡筒。
【請求項５】
前記距離ξが０．３ｍｍである、
請求項４に記載のレンズ鏡筒。
【請求項６】
前記第３枠は、物体側から見て、内周部分に環状の凹部を有し、
前記第１部位が、前記凹部の最も像側に位置する第４部位よりも物体側に位置する、
請求項１に記載のレンズ鏡筒。
【請求項７】
前記第３枠は、物体側の端面の内周部分に環状の凸部を有する、
請求項１に記載のレンズ鏡筒。
【請求項８】
前記第３枠の前記凸部は、物体側に向かって径が縮小するテーパ状の形状を有する、
請求項７に記載のレンズ鏡筒。
【請求項９】
前記第２枠は、物体側の端部が、像側に向かって径が縮小するテーパ状の形状を有する、
請求項８に記載のレンズ鏡筒。
【請求項１０】
前記第３枠の前記凸部は、物体側に向かって段階的に径が縮小する階段状の形状を有する、
請求項７に記載のレンズ鏡筒。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

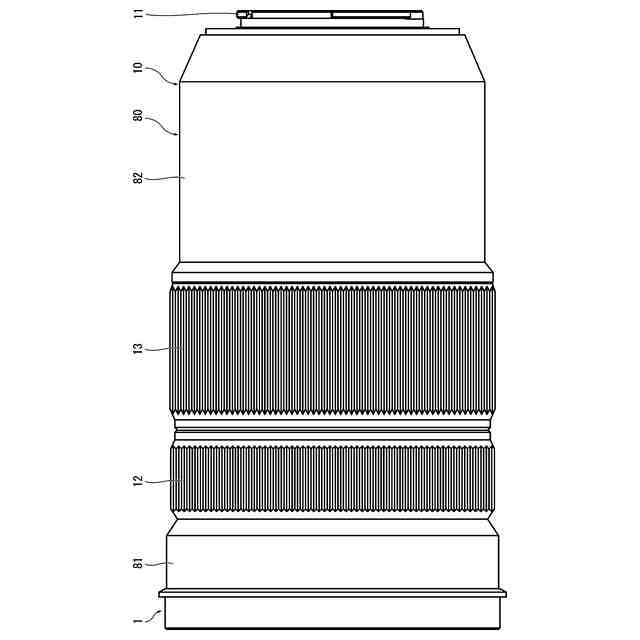

本発明は、レンズ鏡筒に関する。
続きを表示（約 910 文字）【背景技術】
【０００２】
最も物体側に位置するレンズ（第１群レンズ）で光軸調整を行うレンズ鏡筒において、第１群レンズを保持するレンズ枠の前側（物体側）に化粧環を配置して、光軸の調整機構等を覆い隠し、外観品質を向上させる技術が知られている（たとえば、特許文献１、２等）。
【先行技術文献】
【特許文献】
【０００３】
特開2016-109750号公報
特開2017-116788号公報
【発明の概要】
【０００４】
本開示の技術に係る１つの実施形態は、外観品質を向上できるレンズ鏡筒を提供する。
【課題を解決するための手段】
【０００５】

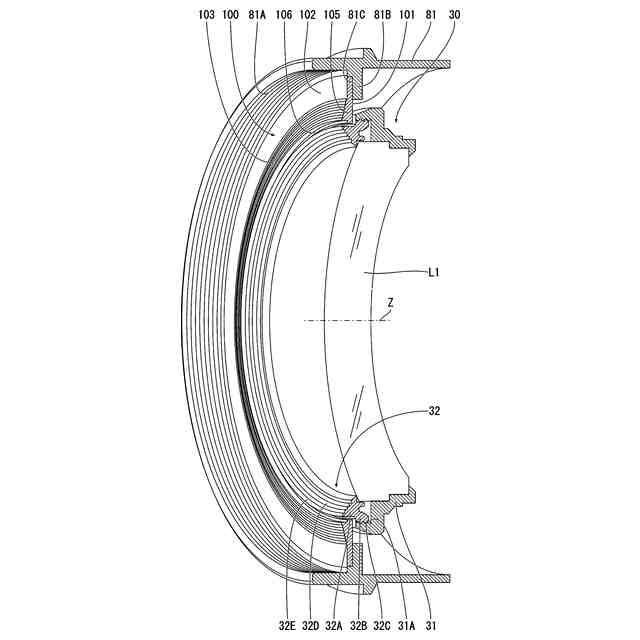

（１）第１枠と、最も物体側に位置するレンズを保持し、第１枠内に収容され、かつ、第１枠に対し位置及び／又は傾きの調整が可能な第２枠と、第１枠に取り付けられ、かつ、物体側から見て第１枠の内周と第２枠の外周との間に配置される第３枠と、を備え、光軸方向において、第２枠の最も物体側に位置する第１部位が、第３枠の最も物体側に位置する第２部位と最も像側に位置する第３部位との間に位置する、レンズ鏡筒。
【０００６】
（２）第１部位が、第２部位よりも像側に距離δ以上退避した位置に位置する、（１）に記載のレンズ鏡筒。
【０００７】
（３）距離δが、調整による第１部位の光軸方向の最大変位量を超える値に設定される、（２）に記載のレンズ鏡筒。
【０００８】
（４）第２枠の位置及び／又は傾きを最大調整量で調整した場合に、第１部位が第２部位よりも像側に距離ξ以上退避した位置に位置する、（１）に記載のレンズ鏡筒。
【０００９】
（５）距離ξが０．３ｍｍである、（４）に記載のレンズ鏡筒。
【００１０】
（６）第３枠は、物体側から見て、内周部分に環状の凹部を有し、第１部位が、凹部の最も像側に位置する第４部位よりも物体側に位置する、（１）から（５）のいずれか１つに記載のレンズ鏡筒。
（【００１１】以降は省略されています）
