公開番号2025040021
公報種別公開特許公報(A)
公開日2025-03-24
出願番号2023146659
出願日2023-09-11
発明の名称収納装置およびネットワークシステム
出願人シャープ株式会社
代理人個人,個人
主分類B65H 1/14 20060101AFI20250314BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】消耗品が連続して取り出される可能性を低減するための収納装置を提供する。
【解決手段】消耗品を収納し、正面の上部に取り出し口が設けられる筐体と、消耗品を載せて上下方向に移動するステージと、消耗品が取り出されるとステージを降下させる制御部と、を備える収納装置が提供される。
【選択図】図4
特許請求の範囲【請求項１】
消耗品を収納し、正面の上部に取り出し口が設けられる筐体と、
前記消耗品を載せて上下方向に移動するステージと、
前記消耗品が取り出されると前記ステージを降下させる制御部と、を備える収納装置。
続きを表示（約 810 文字）【請求項２】
前記制御部は、前記ステージを下端まで降下させた後に上昇させて、前記消耗品が上端に到達するまでの移動量を取得する、請求項１に記載の収納装置。
【請求項３】
前記制御部は、前記移動量に基づいて前記ステージに載っている消耗品の個数を計算する、請求項２に記載の収納装置。
【請求項４】
無線通信アンテナをさらに備え、
前記制御部は、無線通信アンテナを利用して前記移動量を所定のサーバに送信する、請求項２に記載の収納装置。
【請求項５】
前記筐体は、上下方向に移動可能な正面カバーを含み、
前記制御部は、前記消耗品の取り出し要求を受け付けた際に、前記正面カバーを降下させることによって前記取り出し口を開放する、請求項１に記載の収納装置。
【請求項６】
前記制御部は、前記取り出し口の開放後の所定時間は、前記取り出し要求を受け付けても前記正面カバーを降下させない、請求項５に記載の収納装置。
【請求項７】
前記制御部は、前記取り出し口の開放中に前記消耗品が減っていないと判断されたときは、前記所定時間の経過前でも、前記取り出し要求に応じて前記正面カバーを降下させる、請求項６に記載の収納装置。
【請求項８】
前記制御部は、前記消耗品のサイズの登録を受け付けて、前記サイズに応じて前記正面カバーの降下量を設定する、請求項５に記載の収納装置。
【請求項９】
前記制御部は、前記消耗品の補充時に、前記消耗品のサイズの登録を受け付ける、請求項１に記載の収納装置。
【請求項１０】
前記制御部は、前記消耗品の補充命令を受け付けると、前記ステージを下端まで降下させてから所定の距離だけ上昇させた状態で停止する、請求項１に記載の収納装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、消耗品をストックするための収納装置の技術に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来から、生理用品のストックを管理するためのネットワークシステムが知られている。たとえば、特開２０２３－７８７２号公報（特許文献１）によると、生理用品を収納するための収納装置と、収納装置からのデータに基づいて生理用品の使用個数を特定することによってユーザの生理の開始日を特定するためのサーバと、を備えるネットワークシステムが提供される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－７８７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、消耗品が連続して取り出される可能性を低減するための収納装置を提供することにある。
【課題を解決するための手段】
【０００５】
この発明のある態様に従うと、消耗品を収納し、正面の上部に取り出し口が設けられる筐体と、消耗品を載せて上下方向に移動するステージと、消耗品が取り出されるとステージを降下させる制御部と、を備える収納装置が提供される。
【発明の効果】
【０００６】
以上のように、本発明によれば、消耗品が連続して取り出される可能性を低減するための収納装置が提供される。
【図面の簡単な説明】
【０００７】
第１の実施の形態にかかるネットワークシステムの全体構成を示すイメージ図である。

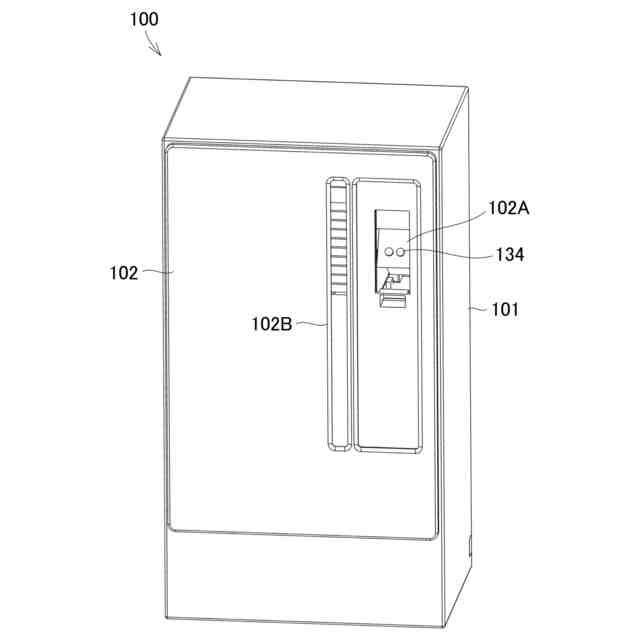

第１の実施の形態にかかる収納装置のシャッタが閉じた状態を示す正面斜視図である。

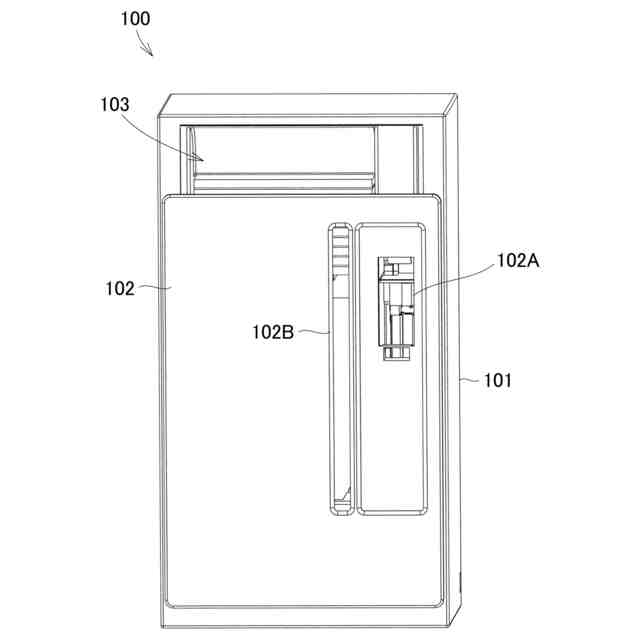

第１の実施の形態にかかる収納装置の取り出し口が開いた状態を示す正面斜視図である。

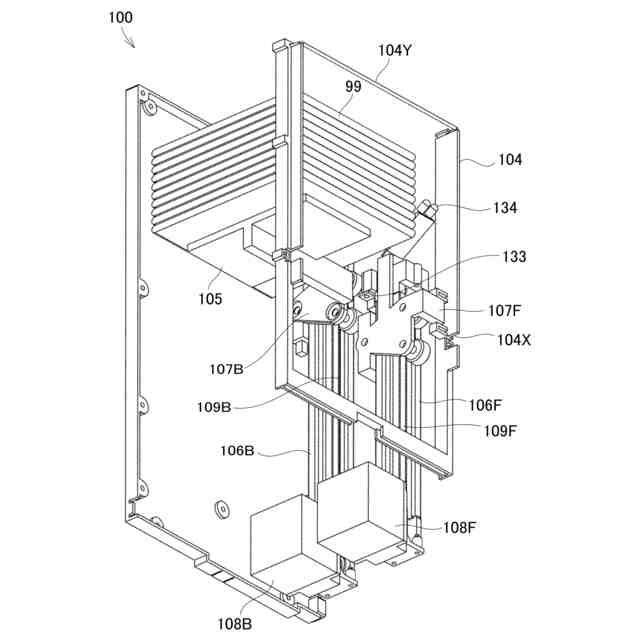

第１の実施の形態にかかるシャッタと筐体を取り除いた収納装置の内部構造を示す上方斜視図である。
第１の実施の形態にかかるシャッタと筐体を取り除いた収納装置の内部構造を示す下方斜視図である。

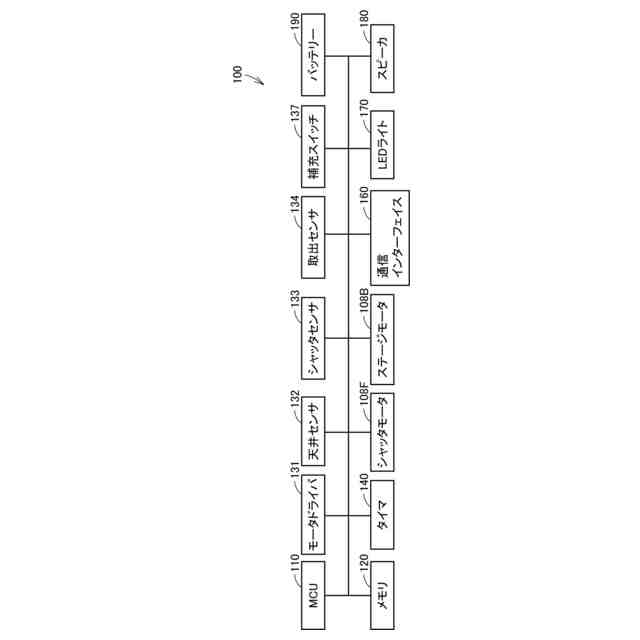

第１の実施の形態にかかる収納装置の構成を示すブロック図である。

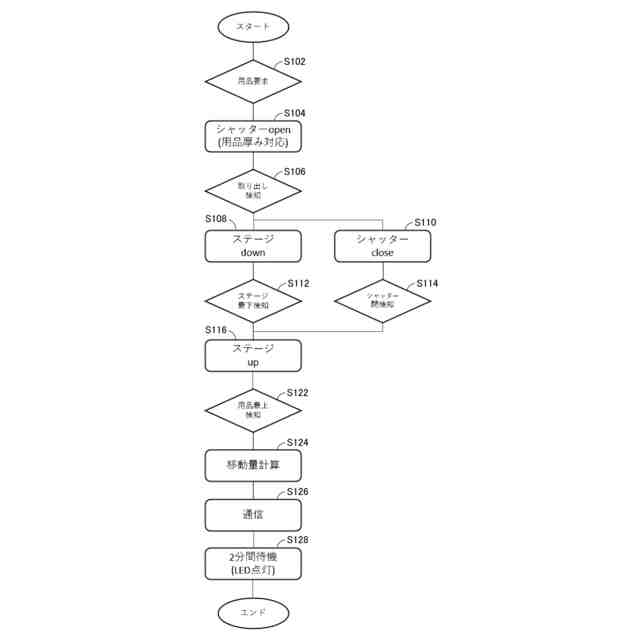

第１の実施の形態にかかる収納装置の生理用品取り出し処理を示すフローチャートである。

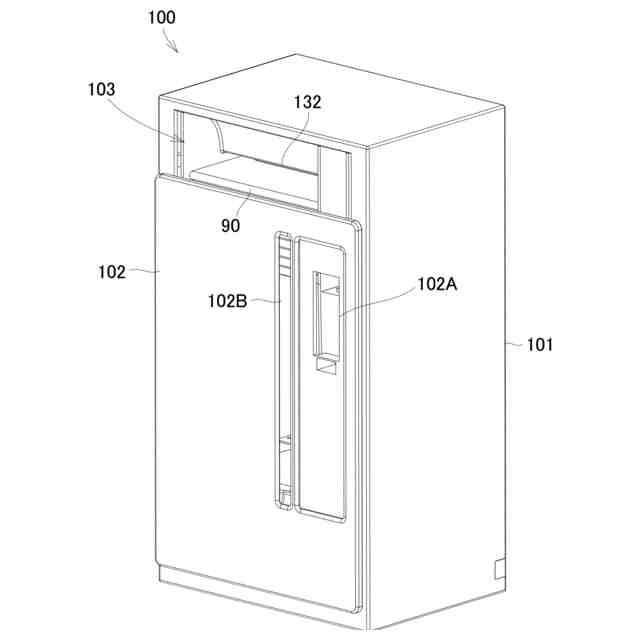

第１の実施の形態にかかる生理用品を１つ取り出した状態の収納装置を示す正面斜視図である。

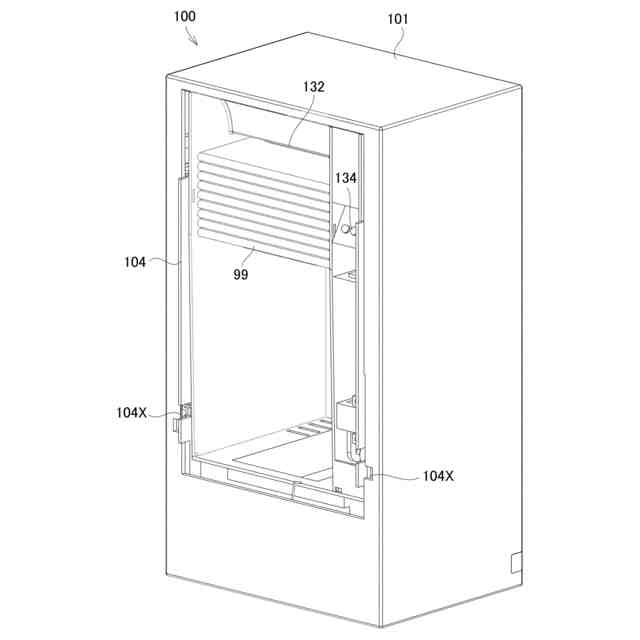

第１の実施の形態にかかる生理用品を１つ取り出したときのシャッタを取り除いた状態の収納装置を示す正面斜視図である。
第１の実施の形態にかかるステージが下がった状態の収納装置を示す正面斜視図である。
第１の実施の形態にかかるステージが下がったときのシャッタを取り除いた状態の収納装置を示す正面斜視図である。
第１の実施の形態にかかるシャッタが閉じた状態の収納装置を示す正面斜視図である。
第１の実施の形態にかかるステージが上昇した状態の収納装置を示す正面斜視図である。
第１の実施の形態にかかるステージが上昇したときのシャッタを取り除いた状態の収納装置を示す正面斜視図である。
第１の実施の形態にかかる生理用品のストックが無くなった状態の収納装置を示す正面斜視図である。
第１の実施の形態にかかる生理用品のストックが無くなったときのシャッタを取り除いた状態の収納装置を示す正面斜視図である。
第１の実施の形態にかかる生理用品のストックが無くなったときの取り出し口が開放した状態の収納装置を示す正面斜視図である。
第１の実施の形態にかかる収納装置の生理用品補充処理を示すフローチャートである。
第１の実施の形態にかかる生理用品のストックが無くなったときのシャッタを取り外し位置まで下げた状態の収納装置を示す正面斜視図である。
第１の実施の形態にかかる管理者が収納装置からシャッタを取り外した状態を示す正面斜視図である。
第１の実施の形態にかかる管理者が収納装置に生理用品を補充した状態を示す正面斜視図である。
第１の実施の形態にかかる生理用品が補充された状態の収納装置の正面斜視図である。
第１の実施の形態にかかるサーバの構成を示すブロック図である。
第１の実施の形態にかかる装置データを示すイメージ図である。
第１の実施の形態にかかるサーバにおける情報処理を示すフローチャートである。
第１の実施の形態にかかる管理者の端末のダッシュボード画面を示すイメージ図である。
第１の実施の形態にかかる通信端末の構成を示すブロック図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照しつつ、本発明の実施の形態について説明する。以下の説明では、同一の部品には同一の符号を付してある。それらの名称および機能も同じである。したがって、それらについての詳細な説明は繰り返さない。
＜第１の実施の形態＞
＜ネットワークシステム１の構成＞
【０００９】
まず、図１を参照して本実施の形態にかかるネットワークシステム１の全体構成について説明する。本実施の形態にかかるネットワークシステム１は、主に、消耗品をストックするための複数の収納装置１００と、サーバ２００と、通信端末３００，３００Ｂと、から構成される。以下では、消耗品として、生理用品を例に挙げて説明する。
【００１０】
収納装置１００は、生理用品を収納したり、生理用品の残量を測定したり、測定結果をサーバ２００に送信したりする。通信端末３００，３００Ｂは、管理者などの命令に従って、サーバ２００から収納装置１００の生理用品の残量を取得したり表示したり残量が少なくなったことを報知したりする。
＜収納装置１００の構成＞
（【００１１】以降は省略されています）
