公開番号2025039552
公報種別公開特許公報(A)
公開日2025-03-21
出願番号2024153776
出願日2024-09-06
発明の名称計時装置用制御装置及びその制御方法
出願人宝捷時計電子(深せん)有限公司
代理人個人
主分類G06F 1/04 20060101AFI20250313BHJP(計算;計数)
要約【課題】本発明は計時装置用制御装置およびその制御方法に関する。
【解決手段】本発明は、電子機器タイミング制御技術分野に関する。計時装置用制御装置は、水晶振動子で構成されたピアース発振ネットワークモジュール、デジタル信号変換モジュール、タイミング制御モジュール、検出制御モジュール、調整制御モジュール及び出力モジュールを含み;前記ピアース発振ネットワークモジュールは、ローカルクロック信号、すなわち時間データを生成するように構成され;前記タイミング制御モジュールは、時間データに基づいてシーケンス制御データを生成するように構成され;前記調整制御モジュールは、ピアース発振ネットワークモジュールから出力された時間データを調整するように配置され;前記デジタル信号変換モジュールは、各モジュールのデジタル信号の入出力変換を協調するように配置され;該計時装置用制御装置及びその制御方法は、水晶振動子で構成されたピアース発振ネットワークモジュールの出力の精度を向上させる。
【選択図】図1
特許請求の範囲【請求項１】

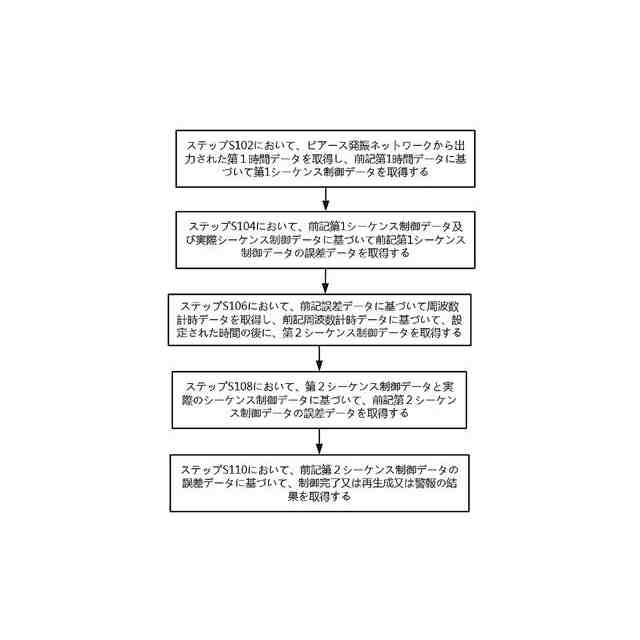

計時装置用制御方法であって、この方法は以下のステップ：
ピアース発振ネットワークから出力された第１時間データを取得し；前記第１時間データに基づいて第１シーケンス制御データを取得するステップと；
前記第１シーケンス制御データ及び実際シーケンス制御データに基づいて前記第１シーケンス制御データの誤差データを取得するステップと；ここで、前記第１シーケンス制御データは複数組のシーケンス制御信号を含み、前記実際シーケンス制御データは複数組のシーケンス制御信号に対応する実際シーケンス制御信号を含み；
前記誤差データに基づいて周波数計時データを取得し、前記周波数計時データに基づいて、設定された時間の後に、第２シーケンス制御データを取得するステップと；
第２シーケンス制御データと実際のシーケンス制御データに基づき、前記第２シーケンス制御データの誤差データを取得し、前記第２シーケンス制御データの誤差データに基づき、制御完了又は再生成又は警報の結果を取得するステップと、を含み、
前記誤差データは単一の前記シーケンス制御信号における時間データと実際のシーケンス制御信号における時間データとの差が設定値より大きい場合、前記シーケンス制御信号が誤差信号であると判断することを含み；前記誤差データは全ての前記シーケンス制御信号における時間データの基準値に基づいて全ての前記シーケンス制御信号が誤差信号であるか否かを判断することを含み、ここでXiは、各シーケンス制御信号における基礎シーケンスデータであり、前記基礎シーケンスデータは、前記シーケンス制御信号における時間データにおける基礎時間値であり、σiは、各シーケンス制御信号における時間データの分散であり；
前記シーケンス制御信号が誤差信号である場合、基準時間データを取得して同期し、周波数計時データを取得してカウントし、補正計時時間で基準時間を取得し、基準時間に基づいて時間偏差データ及び偏差方向データを取得し、偏差方向データに基づいて第１時間データを調整して第１シーケンス制御データを取得し、第１シーケンス制御データに基づいて第２シーケンス制御データを取得し；
偏差方向データに基づき、時間誤差率を取得し、秒誤差時間を取得し、調整データを取得することを特徴とする、計時装置用制御方法。
続きを表示（約 770 文字）【請求項２】
ピアース発振ネットワークにおける発振周波数に基づいて計時し、補正計時時間で基準時間を取得することを特徴とする、請求項１に記載の計時装置用制御方法。
【請求項３】
周波数カウンタを設置し、周波数カウンタ標準出力周波数信号を取得してカウントし、補正計時時間の後、周波数信号の受信を停止し、周波数積算カウント値を取得し、基準時間を取得することを特徴とする、請求項１に記載の計時装置用制御方法。
【請求項４】
計時装置用制御装置であって、該装置はさらに、水晶振動子で構成されたピアース発振ネットワークモジュール、デジタル信号変換モジュール、タイミング制御モジュール、検出制御モジュール、調整制御モジュール及び出力モジュールを含み
前記ピアース発振ネットワークモジュールは、ローカルクロック信号、すなわち時間データを生成するように構成され；
前記タイミング制御モジュールは、時間データに基づいてシーケンス制御データを生成するように構成され；
前記検出制御モジュールは、タイミング制御モジュールが生成したシーケンス制御データと実際に実行したシーケンス制御データを収集するように配置され；
前記調整制御モジュールは、ピアース発振ネットワークモジュールから出力された時間データを調整するように配置され；
前記デジタル信号変換モジュールは、各モジュールのデジタル信号の入出力変換を協調するように配置され；
前記出力モジュールは、調整制御モジュールが調整した後、検出制御モジュールの２回検出結果に基づき、予め設定された形式で対応する結果を出力するように配置されることを特徴とする、請求項１～３のいずれか１項に記載の制御方法を実現する計時装置用制御装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は電子機器シーケンス制御技術分野に属し、具体的には計時装置用制御装置及びその制御方法に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
電子機器では、異なる実行動作の間に異なるシーケンスがある。通常はタイミングコントローラがローカル時間信号により複数のシーケンス制御信号を生成し、生成された複数のシーケンス制御信号によりそれぞれ異なるモジュールを制御して応答の機能動作を実行する。しかし科学技術の発展に伴い、電子機器の制御ロジックは、複雑化及びより高速化する傾向にある。これは、生成されるシーケンス制御信号の数、クロック精度などに対してより高い要求を持つようになる。ローカルクロック信号は通常水晶振動子等の形式を用いて実現され、それはプロセス、材料等の問題により、不可避な周波数オフセット等を有する。且つコストが低い水晶振動子ほど、それが生成するローカルクロック信号の周波数オフセットが大きくなり、シーケンス制御への干渉も大きくなる。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明の目的は、上述した問題を解決するために、構成が簡単で合理的に設計された計時装置用制御装置及びその制御方法を提供することにある。
【課題を解決するための手段】
【０００４】
本発明は、上述の目的を達成するために、以下の技術的手段によって達成され：
本発明の第１の態様は、計時装置用制御方法を提案し、該方法は以下のステップ：
ピアース発振ネットワークから出力された第１時間データを取得し；前記第１時間データに基づいて第１シーケンス制御データを取得するステップと；
前記第１シーケンス制御データ及び実際シーケンス制御データに基づいて前記第１シーケンス制御データの誤差データを取得するステップと；ここで、前記第１シーケンス制御データは複数組のシーケンス制御信号を含み、前記実際シーケンス制御データは複数組のシーケンス制御信号に対応する実際シーケンス制御信号を含み、
前記誤差データに基づいて周波数計時データを取得し、前記周波数計時データに基づいて、設定された時間の後に、第２シーケンス制御データを取得するステップと、
第２シーケンス制御データと実際のシーケンス制御データに基づいて、前記第２シーケンス制御データの誤差データを取得，前記第２シーケンス制御データの誤差データに基づいて、制御完了又は再生成又は警報の結果を取得するステップと、を含む。
【０００５】
本発明のさらなる最適化手段として、前記誤差データは単一の前記シーケンス制御信号における時間データと実際のシーケンス制御信号における時間データとの差が設定値より大きい場合、前記シーケンス制御信号が誤差信号であると判断することを含み；前記誤差データは全ての前記シーケンス制御信号における時間データの基準値に基づいて全ての前記シーケンス制御信号が誤差信号であるか否かを判断することを含み、ここで、Ｘｉは、各シーケンス制御信号における基礎シーケンスデータであり、前記基礎シーケンスデータは、前記シーケンス制御信号における時間データにおける基礎時間値であり、σiは、各シーケンス制御信号における時間データの分散である。
【０００６】
本発明のさらなる最適化手段として、前記シーケンス制御信号が誤差信号である場合、基準時間データを取得して同期し、周波数計時データを取得してカウントし、補正計時時間で基準時間を取得し、基準時間に基づいて時間偏差データ及び偏差方向データを取得し、偏差方向データに基づいて第１時間データを調整して第１シーケンス制御データを取得し、且つ第１シーケンス制御データに基づいて第２シーケンス制御データを取得する。
【０００７】
本発明のさらなる最適化手段として、偏差方向データに基づいて時間誤差率を取得し、秒誤差時間を取得し、調整データを取得する。
【０００８】
本発明のさらなる最適化手段として、ピアース発振ネットワークにおける発振周波数に基づいて計時し、補正計時時間で、基準時間を取得する。
【０００９】

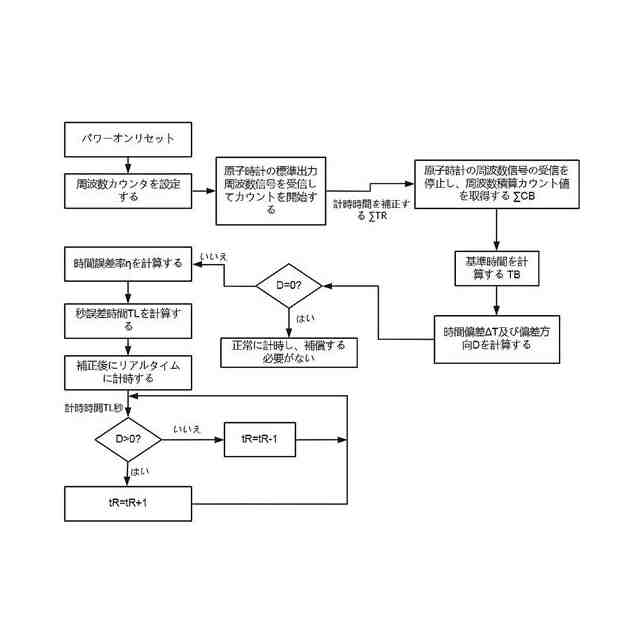

本発明のさらなる最適化手段として、周波数カウンタを設置し、周波数カウンタ標準出力周波数信号を取得してカウントし、補正計時時間の後、周波数信号の受信を停止し、周波数積算カウント値を取得し、基準時間を取得する。
【００１０】

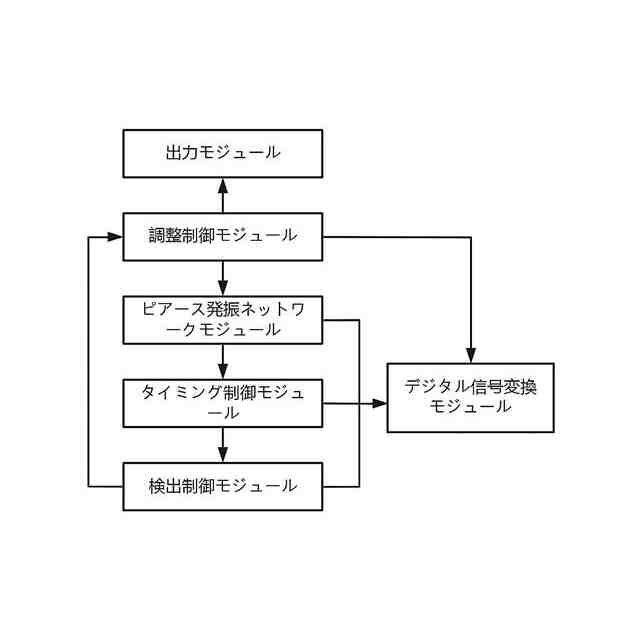

本発明の第２の態様は、計時装置用制御装置を提案し、該装置は、水晶振動子で構成されたピアース発振ネットワークモジュール、デジタル信号変換モジュール、タイミング制御モジュール、検出制御モジュール、調整制御モジュール及び出力モジュールを含み；
前記ピアース発振ネットワークモジュールは、ローカルクロック信号、すなわち時間データを生成するように構成され；
前記タイミング制御モジュールは、時間データに基づいてシーケンス制御データを生成するように構成され；
前記検出制御モジュールは、タイミング制御モジュールが生成したシーケンス制御データと実際に実行したシーケンス制御データを収集するように配置され；
前記調整制御モジュールは、ピアース発振ネットワークモジュールから出力された時間データを調整するように配置され；
前記デジタル信号変換モジュールは、各モジュールのデジタル信号の入出力変換を協調するように配置され；
前記出力モジュールは、調整制御モジュールが調整した後、検出制御モジュールの２回検出結果に基づいて、予め設定された形式で対応する結果を出力するように配置される。
【発明の効果】
（【００１１】以降は省略されています）
