公開番号2025039240
公報種別公開特許公報(A)
公開日2025-03-21
出願番号2023146169
出願日2023-09-08
発明の名称熱処理装置
出願人株式会社ジェイテクトサーモシステム
代理人個人
主分類F27B 5/18 20060101AFI20250313BHJP(炉,キルン,窯;レトルト)
要約【課題】室の内部の観察等のために設けられた透明窓での結露の発生による観察等が困難になることを簡素な構造で抑制することができる、誘導加熱装置を提供する。
【解決手段】熱処理装置1は、雰囲気によりワークWを加熱する室11と、室11に設けられて、室11の内部と外部との間での光の通過を許容する筒(12、13、14)と、を備える。筒(12、13、14)は、室11の内部に延伸するように設けられ、筒(12、13、14)には、室11の内部の端部において、室11の内部と外部との雰囲気の通過を遮る透明部材(15、16、17)が設けられている。

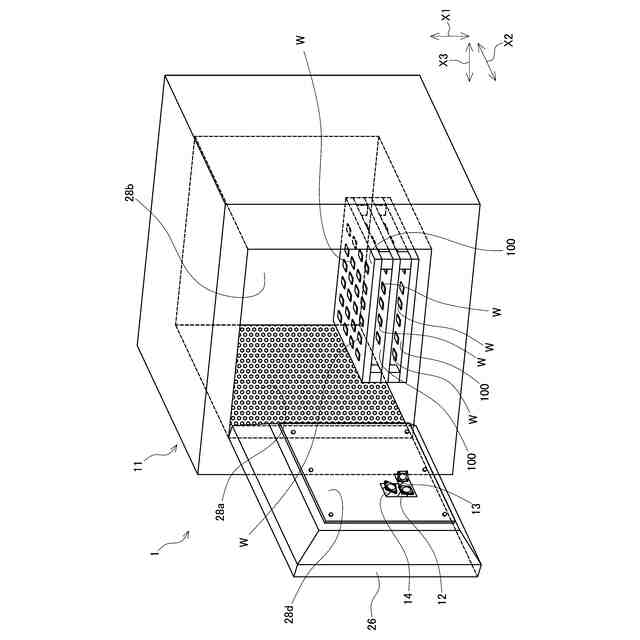

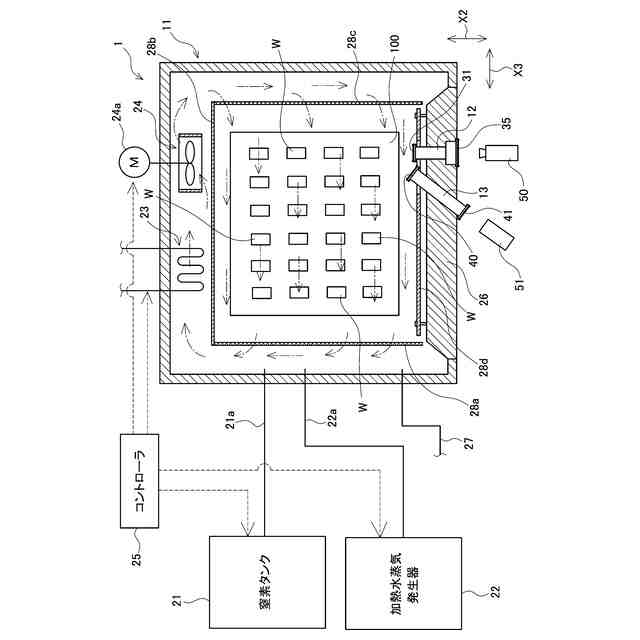

【選択図】図1
特許請求の範囲【請求項１】
雰囲気によりワークを加熱する室と、
前記室に設けられて、前記室の内部と外部との間での光の通過を許容する筒と、
を備え、
前記筒は、前記室の内部に延伸するように設けられ、
前記筒には、前記室の内部の端部において、前記室の内部と外部との雰囲気の通過を遮る透明部材が設けられている、
ことを特徴とする熱処理装置。
続きを表示（約 490 文字）【請求項２】
請求項１に記載の熱処理装置であって、
前記筒における前記室の内部の端部の内径より、前記筒における前記室の外部の端部の内径が大きい、
ことを特徴とする熱処理装置。
【請求項３】
請求項１又は請求項２に記載の熱処理装置であって、
前記筒における前記室の内部の端部に設けられた前記透明部材としての第１透明部材と、前記筒における前記室の外部の端部に設けられた第２透明部材とを備え、
前記第１透明部材と前記第２透明部材との間に空間が区画されている、
ことを特徴とする熱処理装置。
【請求項４】
請求項１又は請求項２に記載の熱処理装置であって、
前記筒は、前記室において着脱可能な部材に設けられる、
ことを特徴とする熱処理装置。
【請求項５】
請求項１又は請求項２に記載の熱処理装置であって、
前記筒における前記室の内部の端部での前記透明部材との接触面積は、前記筒における前記室の内部で延伸する部分の断面積よりも大きい、
ことを特徴とする熱処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、雰囲気によりワークを加熱する室と、室の内部の観察等のために設けられた透明窓を備えた熱処理装置に関する。
続きを表示（約 970 文字）【背景技術】
【０００２】
例えば、特許文献１では、装置本体２内に配置したワーク３を、装置本体２に設けたのぞき孔６を介して観察する高温炉内観察装置１が知られている。そして、のぞき孔６、斜めスリット孔２１、スリット孔３１を観察可能な状態で気密に封じるために、各孔には石英窓３４を設けている。
【０００３】
さらに、これらの石英窓３４のくもり止めのため、のぞき孔６、斜めスリット孔２１、スリット孔３１の装置本体２内側に、配管４２およびバルブ４３を介して炉内プロセスガスを導入するためのインレット３５を形成している。
【先行技術文献】
【特許文献】
【０００４】
特開２０００－２６６４７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の高温炉内観察装置１では、石英窓３４のくもり止めのためのガス導入設備が必要となり、構造の複雑化を招くことになる。
【０００６】
本発明は、室の内部の観察等のために設けられた透明窓での結露の発生による観察等が困難になることを簡素な構造で抑制することができる、ことを目的とする。
【課題を解決するための手段】
【０００７】

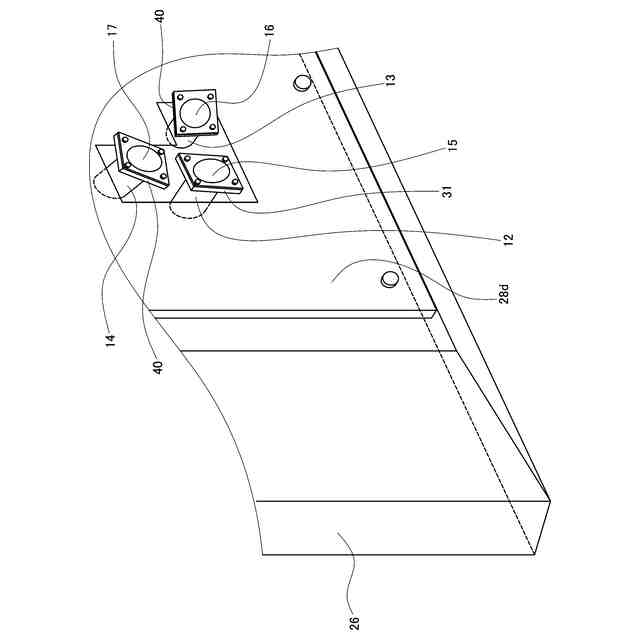

（１）上記課題を解決するため、本発明の熱処理装置は、雰囲気によりワークを加熱する室と、前記室に設けられて、前記室の内部と外部との間での光の通過を許容する筒と、を備え、前記筒は、前記室の内部に延伸するように設けられ、前記筒には、前記室の内部の端部において、前記室の内部と外部との雰囲気の通過を遮る透明部材が設けられている。
【０００８】

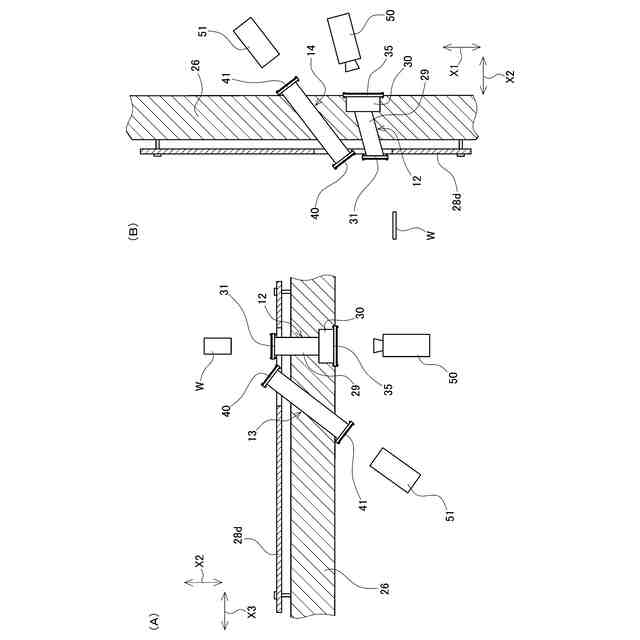

（２）前記筒における前記室の内部の端部の内径より、前記筒における前記室の外部の端部の内径が大きい。
【０００９】
（３）前記筒における前記室の内部の端部に設けられた前記透明部材としての第１透明部材と、前記筒における前記室の外部の端部に設けられた第２透明部材とを備え、前記第１透明部材と前記第２透明部材との間に空間が区画されている。
【００１０】

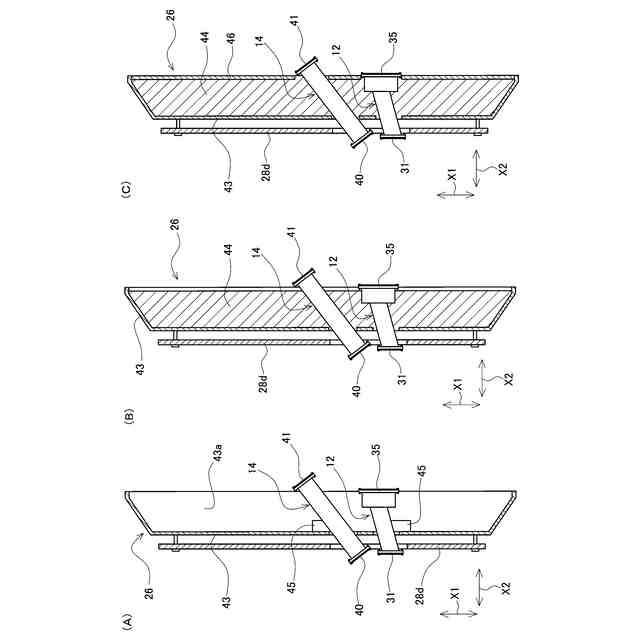

（４）前記筒は、前記室において着脱可能な部材に設けられる。
（【００１１】以降は省略されています）
