公開番号2025074486
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2023185319
出願日2023-10-30
発明の名称インゴット予熱装置
出願人特殊電極株式会社
代理人個人
主分類F27D 13/00 20060101AFI20250507BHJP(炉,キルン,窯;レトルト)
要約【課題】加熱能力の調整が容易で、インゴットを効率的に予熱することができ、また、加熱した後も、エネルギーロスを最小限度に抑えつつ一定の温度を保持することができるインゴット予熱装置を提供する。

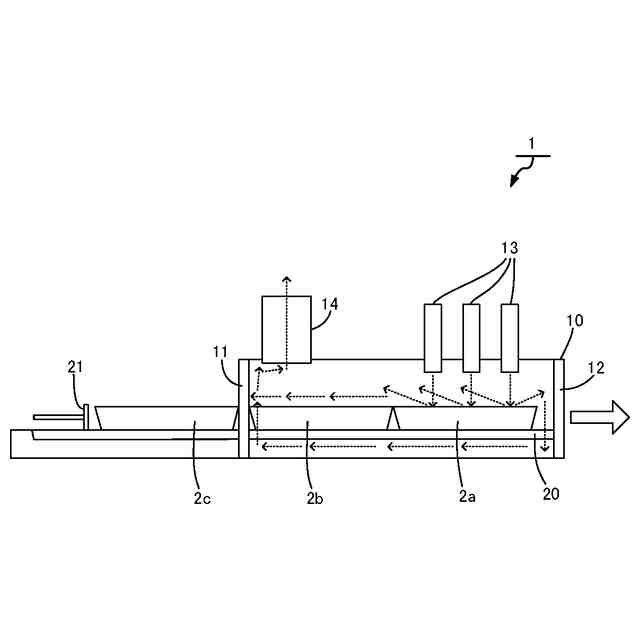

【解決手段】インゴットを加熱して予熱する空間である予熱室10と、インゴットを搬送する搬送部とを備え、搬送部は、インゴット2a,2b,2cを載せて搬送する複数本のレール20を有し、予熱室10は、予熱室10の入口を遮蔽する入口シャッター11と、予熱室10の出口を遮蔽する出口シャッター12と、予熱室10内でレール20に載せられて出口シャッター12の手前まで搬送されたインゴット2aへ熱風を吹き付けるヒーター13とを有する。
【選択図】図1
特許請求の範囲【請求項１】
鋳造用のインゴットを加熱して保持炉で溶解する前に予熱するインゴット予熱装置であって、
複数個のインゴットを内部に収容しインゴットを加熱して予熱する空間である予熱室と、予熱室内外でインゴットを搬送する搬送部とを備え、
前記搬送部は、インゴットを載せて搬送する複数本のレールを有し、
前記予熱室は、予熱室の入口を遮蔽する入口シャッターと、予熱室の出口を遮蔽する出口シャッターと、予熱室内でレールに載せられて出口シャッターの手前まで搬送されたインゴットへ熱風を吹き付けるヒーターとを有する
ことを特徴とするインゴット予熱装置。
続きを表示（約 260 文字）【請求項２】
前記ヒーターは、予熱室内の天井から垂直方向に熱風を吹き付けてインゴットを直接加熱する
ことを特徴とする請求項１記載のインゴット予熱装置。
【請求項３】
前記入口シャッターと前記出口シャッターとは、それぞれの開閉が同期されている
ことを特徴とする請求項１または請求項２記載のインゴット予熱装置。
【請求項４】

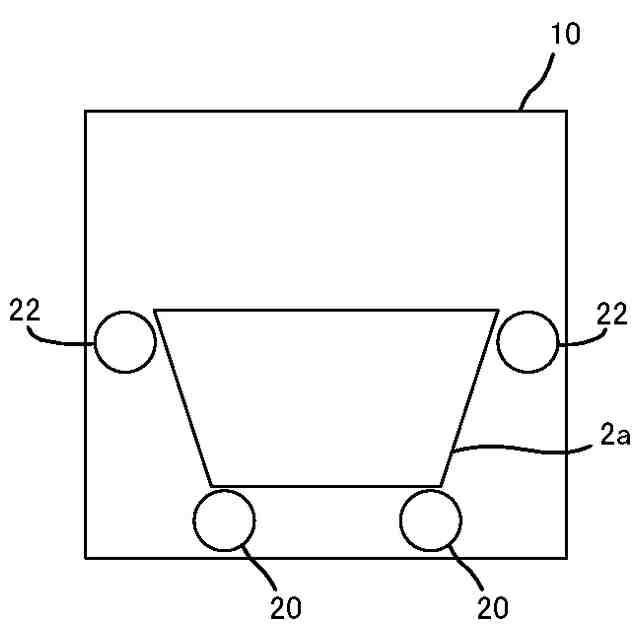

前記搬送部は、レール上のインゴットの左右への動きを規制するガイドを有する
ことを特徴とする請求項１または請求項２記載のインゴット予熱装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鋳造装置に用いられるインゴットを予熱するインゴット予熱装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来の鋳造装置における鋳造工程では、インゴットを溶解して各保持炉へ搬送し鋳造するという工程が主流であった。しかしながら、この従来の工程ではインゴットの溶解に膨大なエネルギーを必要とするという問題や、溶解した溶湯を運搬する際の安全性やコスト上の問題などを抱えていた。そのため、保持炉にインゴットの溶解能力を備えさせ、稼働に応じた溶湯を生成可能にし、インゴット供給、保持炉での溶解、そして、鋳造工程を見直して、エネルギー効率の改善を図る工程が検討されるようになっている。
【０００３】
この工程では、インゴット供給の際にインゴットを予熱する必要がある。保持炉の溶解補助やインゴットに残存した微量の水分によるキライの発生を防止するためである。このインゴットの予熱について種々の提案がなされており、例えば、特許文献１では、インゴット材を最適な加熱条件にて加熱することができるインゴット予熱装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－４３３６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記のエネルギー効率の改善を図る工程によっても、インゴットの予熱、特にアルミインゴットの予熱においては輻射式や直接加熱式、対流電熱式等が検討されているものの、吸収率が低いというアルミの特性もあり、加熱効率が低く、エネルギーの無駄が多いという問題がある。
【０００６】
また、生産工程に応じてインゴットを供給する必要があるところ、後工程のトラブルや作業者の休憩のタイミング等によっては、インゴットの供給を一時停止させなければならないこともある。その際には、エネルギーロスを抑えるためやアルミの変形による搬送不良を防止するために、温度を一定に保持しなければならないが、この温度コントロールも困難であるという問題がある。
【０００７】
そこで、本発明は、上記のような問題点に鑑みなされたものであり、加熱能力の調整が容易で、インゴットを効率的に予熱することができ、また、加熱した後も、エネルギーロスを最小限度に抑えつつ一定の温度を保持することができるインゴット予熱装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記の課題を解決するため、本発明に係るインゴット予熱装置は、鋳造用のインゴットを加熱して保持炉で溶解する前に予熱するインゴット予熱装置であって、複数個のインゴットを内部に収容しインゴットを加熱して予熱する空間である予熱室と、予熱室内外でインゴットを搬送する搬送部とを備え、前記搬送部は、インゴットを載せて搬送する複数本のレールを有し、前記予熱室は、予熱室の入口を遮蔽する入口シャッターと、予熱室の出口を遮蔽する出口シャッターと、予熱室内でレールに載せられて出口シャッターの手前まで搬送されたインゴットへ熱風を吹き付けるヒーターとを有することを特徴とする。
【０００９】
ここで、前記ヒーターは、予熱室内の天井から垂直方向に熱風を吹き付けてインゴットを直接加熱するのが好ましい。
【００１０】
また、前記入口シャッターと前記出口シャッターとは、それぞれの開閉が同期されているのが好ましい。
（【００１１】以降は省略されています）
