公開番号2025109111
公報種別公開特許公報(A)
公開日2025-07-24
出願番号2024002835
出願日2024-01-11
発明の名称熱処理装置
出願人ノリタケ株式会社
代理人個人,個人
主分類F27B 9/30 20060101AFI20250716BHJP(炉,キルン,窯;レトルト)
要約【課題】処理空間の清浄度の向上。
【解決手段】熱処理装置10は、搬送装置20,22と、外壁41と、ガイドローラ45とを備えている。搬送装置20,22は、被処理物Aを搬送する。外壁41は、被処理物Aが搬送されつつ処理される処理空間40aを内部に有する。ガイドローラ45は、処理空間40a内に設けられ、被処理物Aを案内する。ガイドローラ45は、シャフト46と、第1軸受47aおよび第2軸受47bと、筒状のローラ本体48と、第1カバー49aおよび第2カバー49bとを備えている。第1カバー49aおよび第2カバー49bは、それぞれシャフト46の軸方向に沿った、第1軸受47aおよび第2軸受47bの外側において、内輪47a1,47b1と外輪47a2,47b2の間隙をそれぞれ塞いでいる。
【選択図】図3
特許請求の範囲【請求項１】
帯状の被処理物を搬送する搬送装置と、
前記被処理物が搬送されつつ処理される処理空間を内部に有する外壁と、
前記処理空間内に設けられ、前記被処理物を案内するガイドローラと
を備え、
前記ガイドローラは、
シャフトと、
前記シャフトの軸方向に間隔を空けて取り付けられた第１軸受および第２軸受と、
前記シャフトに対して前記第１軸受および前記第２軸受を介して回転可能に取り付けられた筒状のローラ本体と、
第１カバーおよび第２カバーと
を備え、
前記第１軸受および前記第２軸受は、
前記シャフトに装着される内輪と、
前記内輪の径方向において対向する外輪と、
前記内輪と前記外輪の間に配置された複数の転動体と、
前記内輪と前記外輪の間に配置され、前記複数の転動体を保持する保持器と
をそれぞれ備え、
前記第１カバーおよび前記第２カバーは、それぞれ前記シャフトの軸方向に沿った、前記第１軸受および前記第２軸受の外側において、前記内輪と前記外輪の間隙をそれぞれ塞いでいる、
熱処理装置。
続きを表示（約 810 文字）【請求項２】
前記第１カバーと前記第２カバーのうち少なくとも一方は、コイルばねによって前記ローラ本体の端部に押し付けられている、請求項１に記載された熱処理装置。
【請求項３】
前記シャフトは、第１端部と、前記第１端部とは反対側の第２端部とを備え、
前記第１カバーは、前記シャフト上において位置決めされており、
前記第２カバーは、前記コイルばねによって前記ガイドローラの前記第２端部に押し付けられている、請求項２に記載された熱処理装置。
【請求項４】
前記シャフトには、前記第２端部の外側にばね座部が設けられており、
前記コイルばねは、前記ばね座部と前記第２端部の間に配置される、請求項３に記載された熱処理装置。
【請求項５】
前記シャフトには、前記第１軸受が取り付けられる位置よりも外側において段差部が設けられており、
前記第１カバーは、前記段差部と前記ローラ本体の前記第１端部に挟まれている、請求項３または４に記載された熱処理装置。
【請求項６】
前記処理空間には、一対の支持板が設けられており、
前記シャフトの前記第１端部と前記第２端部のうち一方は、前記一対の支持板のうち一方の支持板に取り付けられている、請求項３または４のいずれか一項に記載された熱処理装置。
【請求項７】
前記外壁には、前記処理空間を減圧する真空ポンプが接続される、請求項１～４のいずれか一項に記載された熱処理装置。
【請求項８】
前記第１軸受および前記第２軸受のうち少なくとも一方は、セラミック軸受である、請求項１～４のいずれか一項に記載された熱処理装置。
【請求項９】
前記ローラ本体と前記シャフトの間には、空間が形成されている、請求項１～４のいずれか一項に記載された熱処理装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、熱処理装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許第７２８５３６０号公報には、巻出部と、加熱処理部と、冷却部と、巻取部とを備えた熱処理装置が開示されている。巻出部からは、加熱処理前の帯状のシートが巻出される。加熱処理部では、シートが搬送されつつ加熱処理される。冷却部では、加熱処理部で加熱処理されたシートが搬送されつつ冷却される。巻取部では、冷却部で冷却された帯状のシートが巻取られる。巻出部、加熱処理部、冷却部および巻取部では、搬送されるシートは、ガイドローラによって案内される。
【先行技術文献】
【特許文献】
【０００３】
特許第７２８５３６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、本発明者は、被処理物が処理される処理空間の清浄度を向上させたいと考えている。
【課題を解決するための手段】
【０００５】
ここで開示される熱処理装置は、搬送装置と、外壁と、ガイドローラとを備えている。搬送装置は、被処理物を搬送する。外壁は、被処理物が搬送されつつ処理される処理空間を内部に有する。ガイドローラは、処理空間内に設けられ、被処理物を案内する。ガイドローラは、シャフトと、第１軸受および第２軸受と、筒状のローラ本体と、第１カバーおよび第２カバーとを備えている。第１軸受および第２軸受は、シャフトの軸方向に間隔を空けて取り付けられている。ローラ本体は、シャフトに対して第１軸受および第２軸受を介して回転可能に取り付けられている。第１軸受および第２軸受は、内輪と、外輪と、転動体と、保持器とをそれぞれ備えている。第１カバーおよび第２カバーは、それぞれシャフトの軸方向に沿った、第１軸受および第２軸受の外側において、内輪と外輪の間隙をそれぞれ塞いでいる。かかる熱処理装置では、被処理物が処理される処理空間の清浄度が向上される。
【図面の簡単な説明】
【０００６】
図１は、熱処理装置１０を示す模式図である。
図２は、被処理物Ａの駆動機構を示す模式図である。

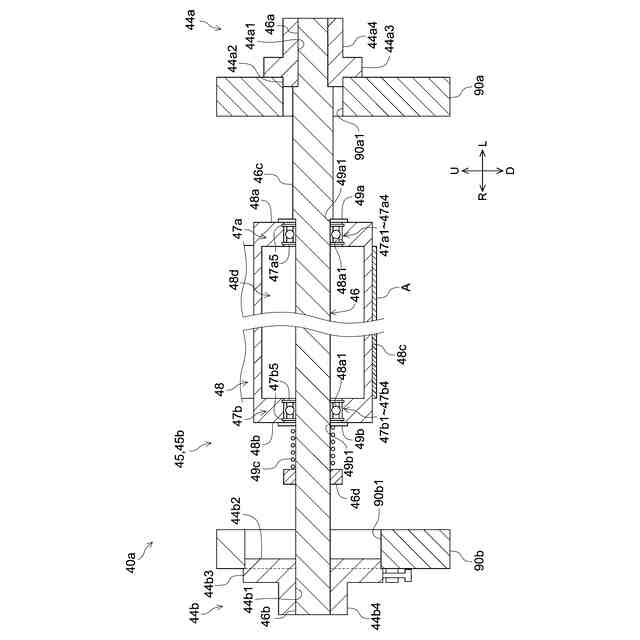

図３は、ガイドローラ４５の模式図である。

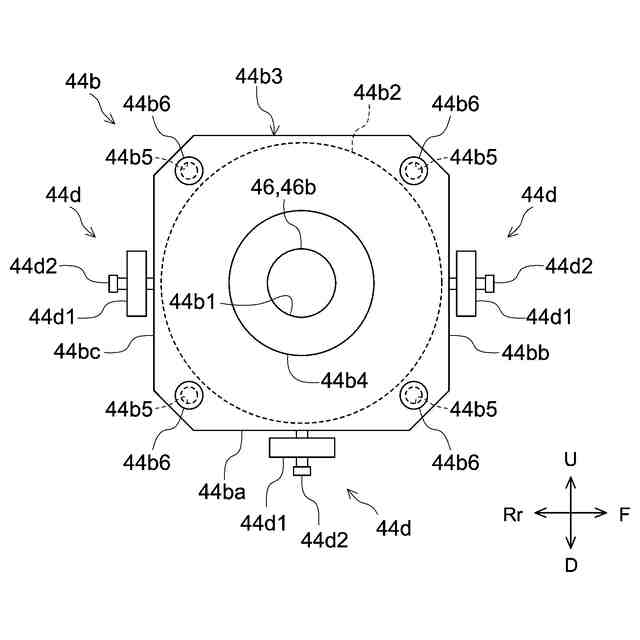

図４は、第２支持部材４４ｂの模式図である。
【発明を実施するための形態】
【０００７】
以下、本開示における実施形態の１つについて、図面を参照しつつ詳細に説明する。なお、以下の図面においては、同じ作用を奏する部材・部位には同じ符号を付して説明している。また、各図における寸法関係（長さ、幅、厚み等）は実際の寸法関係を反映するものではない。上、下、左、右、前、後の向きは、図中、Ｕ、Ｄ、Ｌ、Ｒ、Ｆ、Ｒｒの矢印でそれぞれ表されている。ここで、上、下、左、右、前、後の向きは、説明の便宜上、定められているに過ぎず、特に言及されない限りにおいて本願発明を限定しない。
【０００８】
〈熱処理装置１０〉

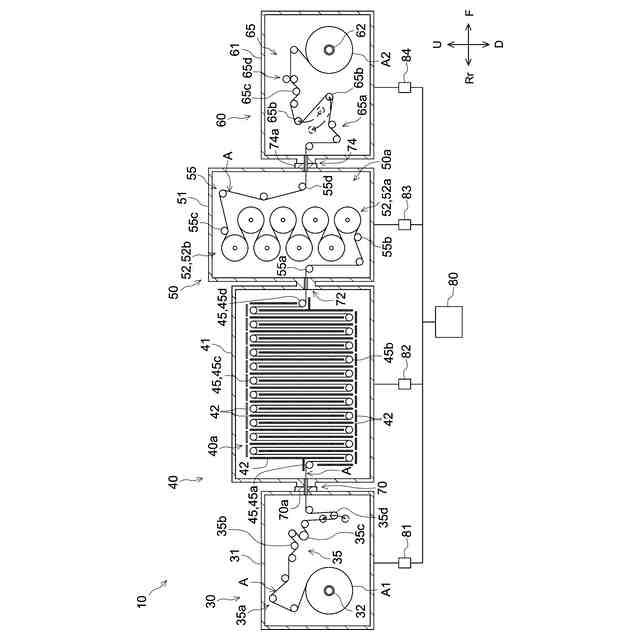

図１は、熱処理装置１０を示す模式図である。熱処理装置１０は、帯状（シート状）の被処理物Ａを加熱処理するための設備である。この実施形態では、熱処理装置１０は、いわゆるロールｔｏロール方式で帯状の被処理物を搬送しつつ連続的に乾燥させるための装置である。被処理物Ａは、例えば、シート基材の両面にそれぞれ電極材料が塗工された二次電池の電極シート、フレキシブル銅張積層板ＦＣＣＬ（ＦｌｅｘｉｂｌｅＣｕｐｐｅｒＣｌａｄＬａｍｉｎａｔｅ）、ポリイミドシートなど帯状のものであれば特に限定されない。熱処理装置１０は、帯状（シート状）の種々の被処理物の処理に用いられうる。
【０００９】
熱処理装置１０は、搬送装置２０，２２（図２参照）と、外壁４１（図１参照）と、ガイドローラ４５（図１参照）とを備えている。図１に示されているように、熱処理装置１０は、巻出部３０と、加熱処理部４０と、冷却部５０と、巻取部６０とを備えている。帯状の被処理物Ａは、巻出部３０、加熱処理部４０、冷却部５０、巻取部６０の順で搬送されつつ処理される。被処理物Ａは、巻出部３０に設けられた巻出ロールＡ１から巻出され、加熱処理部４０で加熱処理され、冷却部５０で冷却された後、巻取部６０に設けられた巻取ロールＡ２に巻取られる。
【００１０】
〈搬送装置２０，２２〉

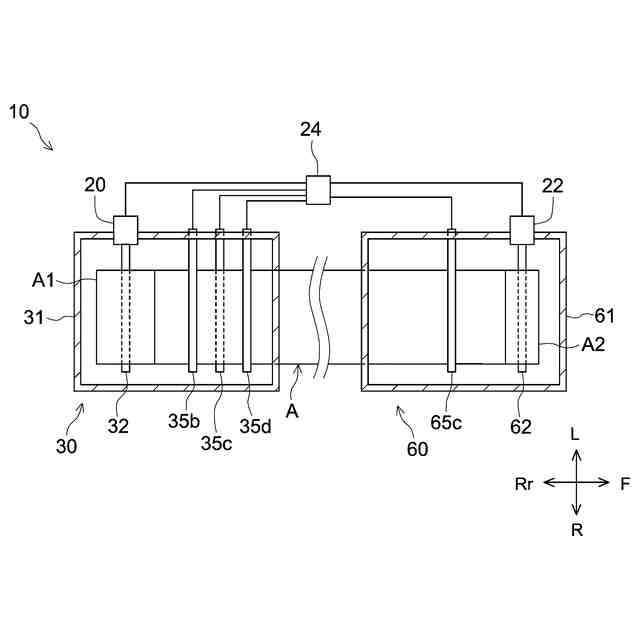

図２は、被処理物Ａの駆動機構を示す模式図である。図２では、巻出部３０と巻取部６０の間の加熱処理部４０と冷却部５０は省略されている。搬送装置２０，２２は、被処理物Ａを搬送する装置である。被処理物Ａは、予め定められた搬送経路に沿って搬送される。図２に示されているように、搬送装置２０，２２は、それぞれ巻出部３０の巻出ロールＡ１が取り付けられている巻出軸３２、および、巻取部６０の巻取ロールＡ２が取り付けられている巻取軸６２をそれぞれ回転駆動する装置である。この実施形態では、搬送装置２０，２２としてモータが用いられている。搬送装置２０，２２は、被処理物Ａの搬送を制御する装置から構成されうる。搬送装置２０，２２としては、例えば、モータとインバータが用いられていてもよく、サーボモータ等が用いられていてもよい。また、搬送装置２０，２２は、被処理物Ａにかかる張力を制御する装置を含んでいてもよい。張力を制御する装置としては、例えば、パウダクラッチが用いられうる。搬送装置２０，２２は、搬送速度を制御する装置および張力を制御する装置が協働する一式の装置によって実現されていてもよい。
（【００１１】以降は省略されています）
