公開番号2025109112
公報種別公開特許公報(A)
公開日2025-07-24
出願番号2024002836
出願日2024-01-11
発明の名称熱処理装置
出願人ノリタケ株式会社
代理人個人,個人
主分類F27B 9/28 20060101AFI20250716BHJP(炉,キルン,窯;レトルト)
要約【課題】処理空間の清浄度の向上。
【解決手段】熱処理装置10は、搬送装置20と、巻出部30と、加熱処理部90と、巻取部60とを備えている。搬送装置20は、帯状の被処理物Aを搬送する。巻出部30は、被処理物Aを巻出す。加熱処理部90は、巻出された被処理物Aが加熱処理される処理空間を内部に有する。巻取部60は、処理された被処理物Aを巻取る。巻出部30および巻取部60のうち少なくとも一方は、一対の保持部34,36と、一対の支持部40,50とを備えている。一対の保持部34,36は、被処理物Aが巻かれたロールA1のコアA2を、軸方向の両側から保持する。一対の支持部40,50は、一対の保持部34,36に保持されたコアA2の両端部A21,A22の下方において、コアA2の端部A21,A22をそれぞれ受ける。
【選択図】図2
特許請求の範囲【請求項１】
帯状の被処理物を搬送する搬送装置と、
前記被処理物を巻出す巻出部と、
巻出された前記被処理物が予め定められた搬送経路に沿って搬送されつつ加熱処理される加熱処理部と、
処理された前記被処理物を巻取る巻取部と
を備え、
前記巻出部および前記巻取部のうち少なくとも一方は、
前記被処理物が巻かれたロールのコアを、軸方向の両側から保持する一対の保持部と、
前記一対の保持部に保持された前記コアの両端部の下方において、前記コアの端部をそれぞれ受ける一対の支持部と
を備えた、
熱処理装置。
続きを表示（約 500 文字）【請求項２】
前記支持部は、前記コアを支持する一対の支持ローラを有する、請求項１に記載された熱処理装置。
【請求項３】
前記支持部は、前記コアの端部よりも外側において前記コアを支持する位置よりも上方に突出するガイドを有する、請求項１または２に記載された熱処理装置。
【請求項４】
前記支持部は、高さ方向に沿って延びる支持プレートを有し、
前記支持プレートは、前記高さ方向に沿って延びるリブを有する、請求項１または２に記載された熱処理装置。
【請求項５】
駆動装置をさらに備え、
前記一対の保持部は、それぞれ他方の保持部に向かうに従って径が小さくなっており、
前記駆動装置は、前記一対の保持部を、前記一対の保持部が対向する方向に沿って駆動し、
前記駆動装置が前記一対の保持部を対向方向に駆動することによって、前記一対の保持部が前記コアを保持し、
前記駆動装置が前記一対の保持部を前記対向方向とは反対方向に駆動することによって、前記一対の保持部が前記コアの保持を解除する、請求項１または２に記載された熱処理装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、熱処理装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許第７２８５３６０号公報には、巻出部と、加熱処理部と、冷却部と、巻取部とを備えた熱処理装置が開示されている。巻出部からは、加熱処理前の帯状のシートが巻出される。加熱処理部では、シートが搬送されつつ加熱処理される。冷却部では、加熱処理部で加熱処理されたシートが搬送されつつ冷却される。巻取部では、冷却部で冷却された帯状のシートが巻取られる。巻出部および巻取部では、帯状の被処理物を巻出す巻出ロールおよびシート状の被処理物を巻取る巻取ロールは、適宜取り替えられる。
【先行技術文献】
【特許文献】
【０００３】
特許第７２８５３６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、本発明者は、ロール交換の作業性を向上させたいと考えている。
【課題を解決するための手段】
【０００５】
ここで開示される熱処理装置は、搬送装置と、巻出部と、加熱処理部と、巻取部とを備えている。搬送装置は、帯状の被処理物を搬送する。巻出部は、被処理物を巻出す。加熱処理部では、巻出された前記被処理物が予め定められた搬送経路に沿って搬送されつつ加熱処理される。巻取部は、処理された被処理物を巻取る。巻出部および巻取部のうち少なくとも一方は、一対の保持部と、一対の支持部とを備えている。一対の保持部は、被処理物が巻かれたロールのコアを、軸方向の両側から保持する。一対の支持部は、一対の保持部に保持されたコアの両端部の下方において、コアの端部をそれぞれ受ける。かかる熱処理装置では、ロール交換の作業性が良好である。
【図面の簡単な説明】
【０００６】
図１は、熱処理装置１０を示す模式図である。
図２は、巻出部３０を示す模式図である。
図３は、コアＡ２の保持構成を示す模式図である。

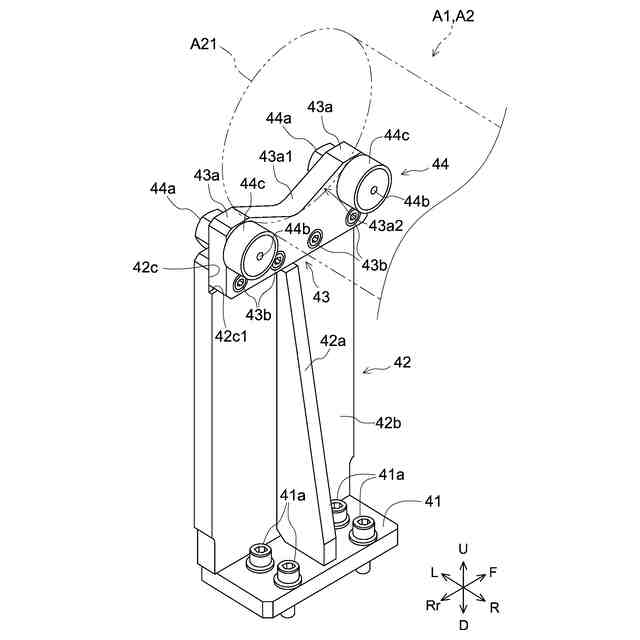

図４は、支持部４０の斜視図である。
【発明を実施するための形態】
【０００７】
以下、本開示における実施形態の１つについて、図面を参照しつつ詳細に説明する。なお、以下の図面においては、同じ作用を奏する部材・部位には同じ符号を付して説明している。また、各図における寸法関係（長さ、幅、厚み等）は実際の寸法関係を反映するものではない。上、下、左、右、前、後の向きは、図中、Ｕ、Ｄ、Ｌ、Ｒ、Ｆ、Ｒｒの矢印でそれぞれ表されている。ここで、上、下、左、右、前、後の向きは、説明の便宜上、定められているに過ぎず、特に言及されない限りにおいて本願発明を限定しない。
【０００８】
〈熱処理装置１０〉

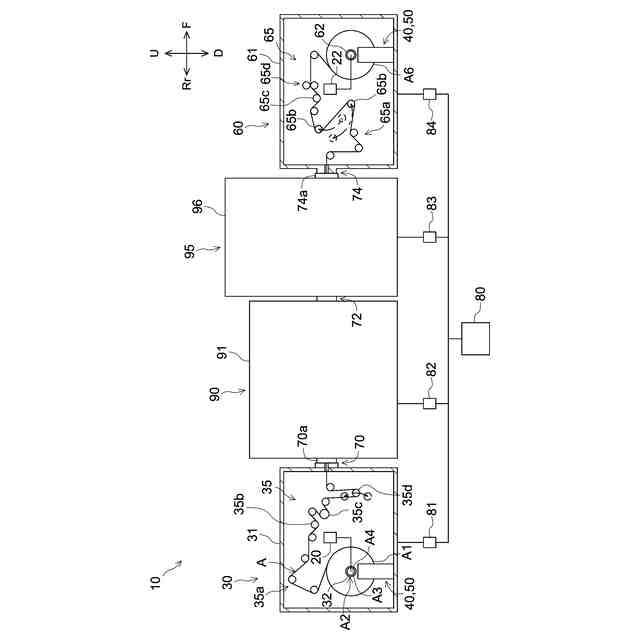

図１は、熱処理装置１０を示す模式図である。熱処理装置１０は、帯状（シート状）の被処理物Ａを加熱処理するための設備である。この実施形態では、熱処理装置１０は、いわゆるロールｔｏロール方式で帯状の被処理物を搬送しつつ連続的に乾燥させるための装置である。被処理物Ａは、例えば、シート基材の両面にそれぞれ電極材料が塗工された二次電池の電極シート、フレキシブル銅張積層板ＦＣＣＬ（ＦｌｅｘｉｂｌｅＣｕｐｐｅｒＣｌａｄＬａｍｉｎａｔｅ）、ポリイミドシートなど帯状のものであれば特に限定されない。熱処理装置１０は、帯状（シート状）の種々の被処理物の処理に用いられうる。
【０００９】
図１に示されているように、熱処理装置１０は、巻出部３０と、加熱処理部９０と、巻取部６０とを備えている。この実施形態では、熱処理装置１０は、駆動装置１００をさらに備えている。また、熱処理装置１０は、加熱処理部９０と巻取部６０の間に冷却部９５を備えている。帯状の被処理物Ａは、巻出部３０、加熱処理部９０、冷却部９５、巻取部６０の順で搬送されつつ処理される。被処理物Ａは、巻出部３０に設けられた巻出ロールＡ１から巻出され、加熱処理部９０で加熱処理され、冷却部９５で冷却された後、巻取部６０に設けられた巻取ロールＡ６に巻取られる。
【００１０】
〈搬送装置２０，２２〉
搬送装置２０，２２は、被処理物Ａを搬送する装置である。被処理物Ａは、予め定められた搬送経路に沿って搬送される。搬送装置２０，２２は、それぞれ巻出部３０の巻出ロールＡ１が取り付けられている巻出軸３２、および、巻取部６０の巻取ロールＡ６が取り付けられている巻取軸６２をそれぞれ回転駆動する装置である。搬送装置２０，２２は、被処理物Ａの搬送を制御する装置から構成されうる。搬送装置２０，２２としては、例えば、モータとインバータが用いられていてもよく、サーボモータ等が用いられていてもよい。また、搬送装置２０，２２は、被処理物Ａにかかる張力を制御する装置を含んでいてもよい。張力を制御する装置としては、例えば、パウダクラッチが用いられうる。搬送装置２０，２２は、搬送速度を制御する装置および張力を制御する装置が協働する一式の装置によって実現されていてもよい。
（【００１１】以降は省略されています）
