公開番号2024132164
公報種別公開特許公報(A)
公開日2024-09-30
出願番号2023042847
出願日2023-03-17
発明の名称連続加熱炉
出願人ノリタケ株式会社
代理人個人,個人
主分類F27B 9/24 20060101AFI20240920BHJP(炉,キルン,窯;レトルト)
要約【課題】炉体と搬送ローラの干渉を抑える。
【解決手段】連続加熱炉1は、予め定められた搬送方向に沿った空間10iを囲うトンネル状の炉体10と、トンネル状の炉体をそれぞれ横断し、搬送方向に沿って並べられた複数の搬送ローラ20と、複数のローラ支持体30,40と、一対の支持台35,45とを備えている。複数の搬送ローラは、それぞれ中空の軸部材である。複数のローラ支持体は、複数の搬送ローラのうち一つの搬送ローラの一端をそれぞれ支持している。一対の支持台は、それぞれ搬送方向に沿って延びており、かつ、炉体の幅方向において炉体の外部に設けられている。複数のローラ支持体は、一対の支持台にそれぞれ取り付けられている。ローラ支持体と支持台には、支持台に対してローラ支持体を搬送方向に沿って位置調整可能な取付構造が設けられている。
【選択図】図6
特許請求の範囲【請求項１】
予め定められた搬送方向に沿った空間を囲うトンネル状の炉体と、
前記トンネル状の炉体をそれぞれ横断し、前記搬送方向に沿って並べられた複数の搬送ローラと、
複数のローラ支持体と、
一対の支持台と
を備え、
前記複数の搬送ローラは、それぞれ中空の軸部材であり、
前記複数のローラ支持体は、前記複数の搬送ローラのうち一つの前記搬送ローラの一端をそれぞれ支持しており、
前記一対の支持台は、それぞれ前記搬送方向に沿って延びており、かつ、前記炉体の幅方向において前記炉体の外部に設けられており、
前記複数のローラ支持体は、前記一対の支持台のうちいずれか一方にそれぞれ取り付けられており、
前記ローラ支持体と前記支持台には、前記支持台に対して前記ローラ支持体を前記搬送方向に沿って位置調整可能な取付構造が設けられている、
連続加熱炉。
続きを表示（約 740 文字）【請求項２】
前記複数のローラ支持体は、
筐体と
前記筐体に取り付けられた軸受と、
前記軸受に回転可能に支持され、かつ、少なくとも一端が前記筐体からはみ出たシャフトと
をそれぞれ備えており、
前記複数の搬送ローラのうち少なくとも一つの搬送ローラの両端は、前記ローラ支持体の前記シャフトの一端が挿入された状態でそれぞれ支持されている、請求項１に記載された連続加熱炉。
【請求項３】
前記支持台は、前記ローラ支持体が取り付けられる部位に凸部を有し、
前記ローラ支持体の前記筐体には、前記凸部が入る凹部が形成されている、請求項２に記載された連続加熱炉。
【請求項４】
前記凹部は、前記搬送方向に沿って延びた溝である、請求項３に記載された連続加熱炉。
【請求項５】
前記ローラ支持体は、前記支持台の上面に載せられた状態で前記支持台に取り付けられる、請求項１～４のいずれか一項に記載された連続加熱炉。
【請求項６】
前記ローラ支持体は、高さ調節部材を介して前記支持台の前記上面に載せられた状態で前記支持台に取り付けられる、請求項５に記載された連続加熱炉。
【請求項７】
前記高さ調節部材は、板状である、請求項６に記載された連続加熱炉。
【請求項８】
前記支持台には、前記搬送方向に沿った孔が形成されており、
前記ローラ支持体の前記筐体には、取付穴が形成されており、
前記ローラ支持体は、前記孔に挿通された取付部材と、前記取付穴とによって前記支持台に取り付けられている、請求項２～４のいずれか一項に記載された連続加熱炉。

発明の詳細な説明【技術分野】
【０００１】
本開示は、連続加熱炉に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
特開２００２－３１８０７７号公報には、複数のハースローラが所定のピッチで配列されたローラハース式連続焼成炉が開示されている。同公報に開示されているローラハース式連続式加熱炉では、ハースローラのピッチを狭くすることによって板状被加熱物とハースローラが接する面積を大きくすることが開示されている。これによって、板状被加熱物のたわみを抑えることができるとされている。
【０００３】
特開２０１９－１７２４３６号公報には、搬送ローラによって被処理物を搬送しつつ加熱処理する連続加熱炉に関する発明が記載されている。かかる連続加熱炉では、トンネル状の炉体を横断するように複数の搬送ローラが挿通されている。トンネル状の炉体には、複数の搬送ローラが挿通させる貫通孔が形成されている。トンネル状の炉体の両側には、搬送方向に沿って延びた長尺の支持板が設けられており、当該支持板に搬送方向に沿って間欠的に複数の支持軸が取り付けられている。そして、搬送ローラの両端が、それぞれ炉体の両側に取り付けられた支持軸の先端に支持されている。ここで、支持板には、搬送方向に沿って間欠的に取り付け孔が形成されている。搬送ローラは、各取り付け孔にベアリングを介して取り付けられている。かかる連続加熱炉では、支持板に設けられた支持軸の搬送方向における間隔は、炉体における搬送ローラが挿通される孔の搬送方向における間隔に概ね一致するように設計されている。これにより、支持軸によって支持される搬送ローラが、複数の搬送ローラが挿通させる貫通孔の内周面に干渉しないように構成されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００２－３１８０７７号公報
特開２０１９－１７２４３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
連続加熱炉には、上述のように搬送方向に沿って延びた長尺の支持板に搬送方向に沿って間欠的に、搬送ローラの端部を支持する複数の支持軸が取り付けられている。本発明者の知見では、連続加熱炉の運転および停止による温度変化に伴って、連続加熱炉の炉体および搬送ローラ等の設備の温度は、昇降する。このとき、炉体、搬送ローラ等の各設備は、温度の昇降に伴って膨張および収縮を繰り返す。また、炉体の外部に設けられた長尺の支持板についても、搬送ローラを伝わる熱、炉体から伝わる熱等によって温度が昇降し、膨張および収縮する場合がある。連続加熱炉の長期使用によって、炉体、搬送ローラ、長尺の支持板は、寸法が変化したり、変形したりしうる。これによって、搬送ローラと炉体の位置関係が変わり、搬送ローラと炉体が干渉する懸念がある。
【課題を解決するための手段】
【０００６】
ここで開示される連続加熱炉は、予め定められた搬送方向に沿った空間を囲うトンネル状の炉体と、トンネル状の炉体をそれぞれ横断し、搬送方向に沿って並べられた複数の搬送ローラと、複数のローラ支持体と、一対の支持台とを備えている。複数の搬送ローラは、それぞれ中空の軸部材である。複数のローラ支持体は、複数の搬送ローラのうち一つの搬送ローラの一端をそれぞれ支持している。一対の支持台は、それぞれ搬送方向に沿って延びており、かつ、炉体の幅方向において炉体の外部に設けられている。複数のローラ支持体は、一対の支持台のうちいずれか一方にそれぞれ取り付けられている。ローラ支持体と支持台には、支持台に対してローラ支持体を搬送方向に沿って位置調整可能な取付構造が設けられている。かかる連続加熱炉によると、連続加熱炉の運用時において炉体と搬送ローラの干渉が抑えることができる。
【図面の簡単な説明】
【０００７】

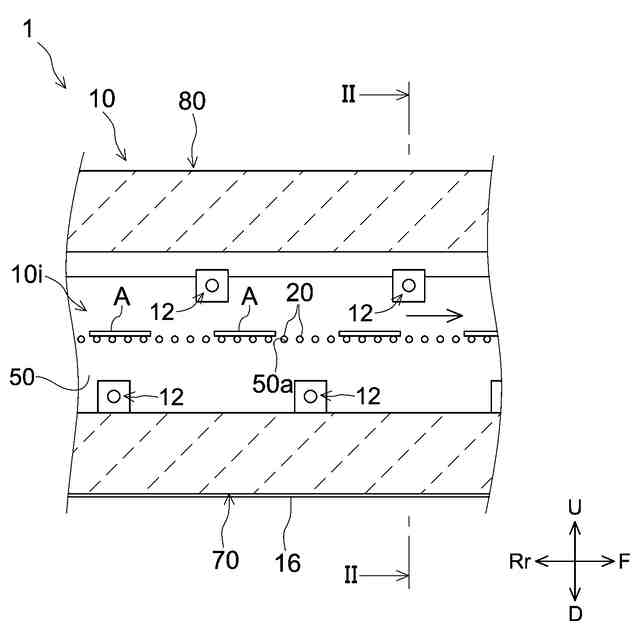

図１は、連続加熱炉１の断面図である。

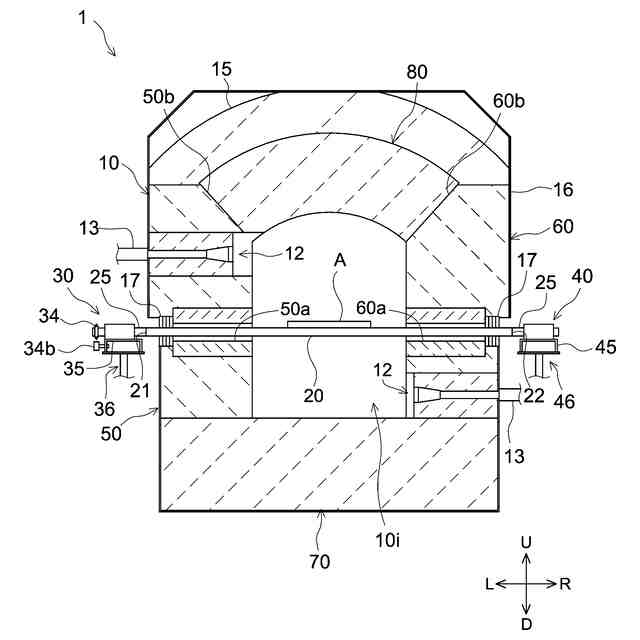

図２は、連続加熱炉１の断面図である。

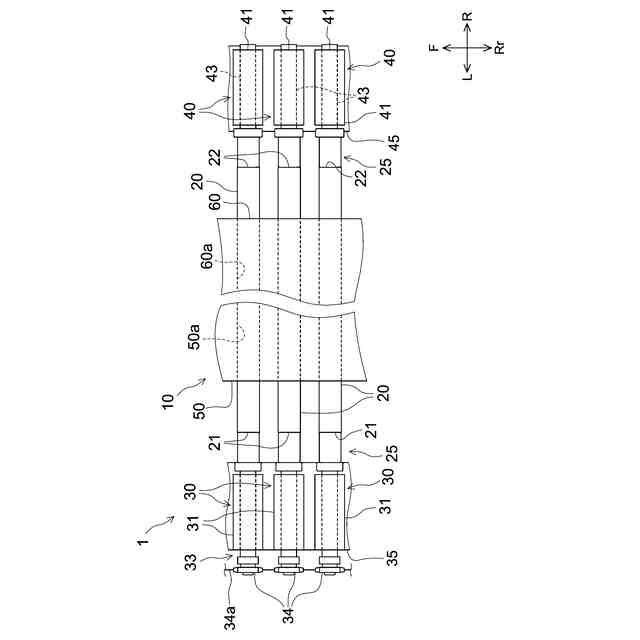

図３は、複数の搬送ローラ２０の支持構造を示す模式図である。

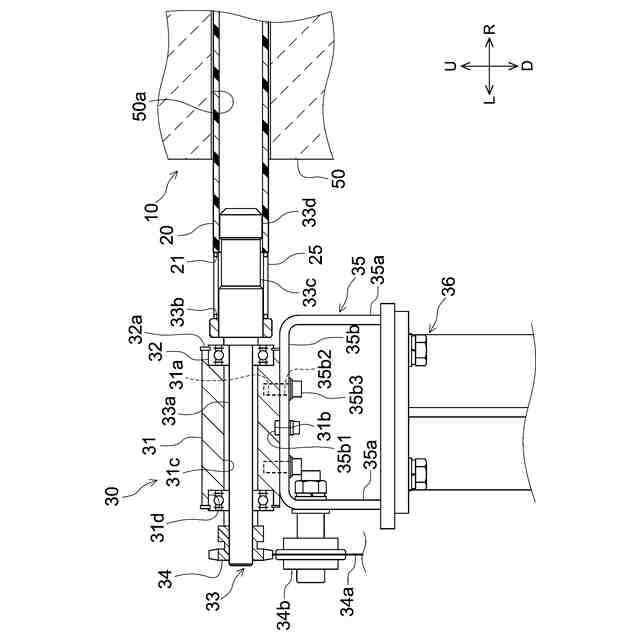

図４は、ローラ支持体３０の模式図である。

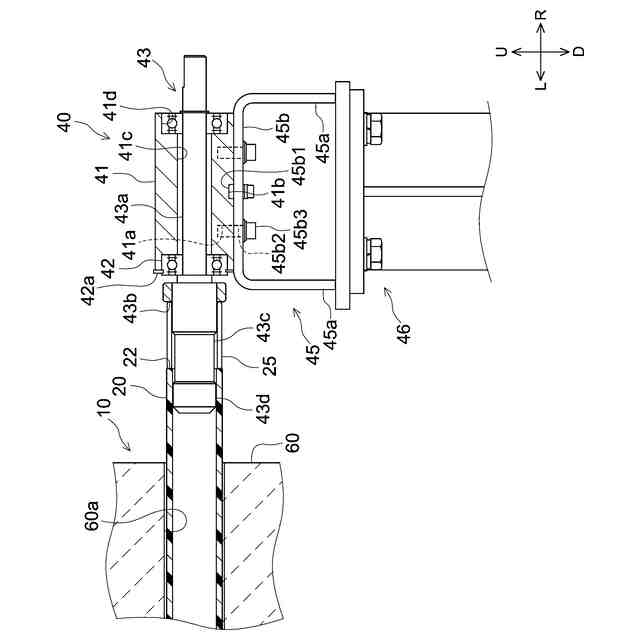

図５は、ローラ支持体４０の模式図である。

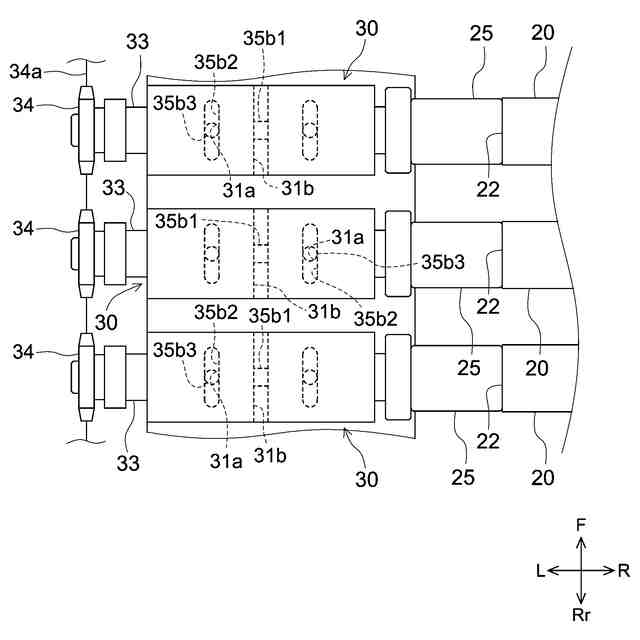

図６は、ローラ支持体３０の模式図である。

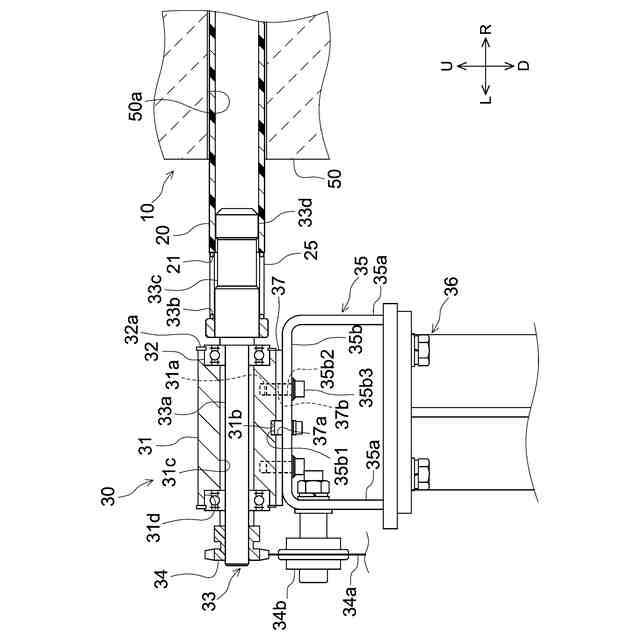

図７は、高さ調節部材３７を示す模式図である。
【発明を実施するための形態】
【０００８】
以下、本開示における実施形態の１つについて、図面を参照しつつ詳細に説明する。なお、以下の図面においては、同じ作用を奏する部材・部位には同じ符号を付して説明している。また、各図における寸法関係（長さ、幅、厚み等）は実際の寸法関係を反映するものではない。上、下、左、右、前、後の向きは、図中、Ｕ、Ｄ、Ｌ、Ｒ、Ｆ、Ｒｒの矢印でそれぞれ表されている。ここで、上、下、左、右、前、後の向きは、説明の便宜上、定められているに過ぎず、特に言及されない限りにおいて本願発明を限定しない。
【０００９】
図１および図２は、連続加熱炉１の断面図である。図１では、搬送方向に沿った、連続加熱炉１の縦断面が模式的に示されている。図２は、図１のＩＩ－ＩＩ断面図である。図２では、搬送方向を横切る、連続加熱炉１の横断面が模式的に示されている。
【００１０】
〈連続加熱炉１〉
連続加熱炉１は、図１および図２に示されているように、炉体１０と、複数の搬送ローラ２０と、複数のローラ支持体３０，４０とを備えている。連続加熱炉１は、一対の支持台３５，４５を備えている。連続加熱炉１は、加熱容器に載せられた被処理物（以下、被処理物Ａとも称する）を搬送方向に沿って搬送しつつ、連続的に加熱処理する加熱炉である。この実施形態では、連続加熱炉１は、搬送ローラの回転によって被処理物を搬送方向（後方Ｒｒから前方Ｆ）に搬送しつつ加熱する、いわゆるローラハースキルンである。図中の矢印は、被処理物Ａが搬送される搬送方向を示している。
（【００１１】以降は省略されています）
