発明の名称ロータリーキルン
出願人ノリタケ株式会社
代理人個人,個人
主分類F27B 7/08 20060101AFI20240927BHJP(炉,キルン,窯;レトルト)
要約【課題】熱処理後の材料の温度を下げて排出すること
【解決手段】
ロータリーキルン10は、加熱管12の第1端12a側に設けられた材料供給部13と、第2端12b側に設けられた材料回収部14と、第2端12b側において、加熱管12の中心部に挿入された状態で支持された内筒15と、内筒15の外周面において周方向に複数設けられ、それぞれ内筒15から分岐し、かつ、加熱管12の内周面に沿って軸方向に延びた分岐管と、加熱管12の外に延びた内筒15の一端に挿入された状態で、内筒15に対して相対回転可能に支持された熱風供給管17と、加熱管12を回転させる駆動機構18と、を備えている。内筒15は、加熱管12に対してバネ101を介して支持されている。
【選択図】図1

特許請求の範囲【請求項１】
略円筒形の加熱管と、
前記加熱管の第１端側に設けられた材料供給部と、
前記加熱管の第２端側に設けられた材料回収部と、
前記加熱管の前記第２端側において、前記加熱管の中心部に挿入された状態で支持された内筒と、
前記加熱管の中で前記内筒の外周面において周方向に複数設けられ、それぞれ前記内筒から分岐し、かつ、前記加熱管の内周面に沿って軸方向に延びた分岐管と、
前記加熱管の外に延びた前記内筒の一端に挿入された状態で、前記内筒に対して相対回転可能に支持された熱風供給管と、
前記加熱管を回転させる駆動機構と
を備え、
前記内筒は、前記加熱管にバネを介して接続されている、
ロータリーキルン。
続きを表示（約 970 文字）【請求項２】
前記内筒は、前記加熱管の第２端側の端部に設けられた第１バネを介して接続されている、請求項１に記載されたロータリーキルン。
【請求項３】
前記第１バネは、周方向に複数間欠的に配置された複数のバネ材で構成されている、請求項２に記載されたロータリーキルン。
【請求項４】
前記第１バネを構成する前記複数のバネ材は、それぞれ前記内筒から前記加熱管の径方向に沿って延びている、請求項３に記載されたロータリーキルン。
【請求項５】
前記第１バネを構成する前記複数のバネ材は、それぞれ前記径方向に沿った長さ方向の中間部が湾曲した板バネで構成されている、請求項４に記載されたロータリーキルン。
【請求項６】
前記加熱管の中心部に配置され、前記分岐管が接続されたマニホールドと、前記マニホールドから前記加熱管の外に延びた少なくとも１つの排気管とを有し、
前記マニホールドは、前記加熱管に第２バネを介して接続されている、
請求項１に記載されたロータリーキルン。
【請求項７】
前記第２バネは、周方向に複数間欠的に配置された複数のバネ材で構成されている、請求項６に記載されたロータリーキルン。
【請求項８】
前記第２バネを構成する前記複数のバネ材は、それぞれ前記内筒から前記加熱管の径方向に沿って延びている、請求項７に記載されたロータリーキルン。
【請求項９】
前記第２バネを構成する前記複数のバネ材は、それぞれ前記径方向に沿った長さ方向の中間部が湾曲した板バネで構成されている、請求項８に記載されたロータリーキルン。
【請求項１０】
前記内筒は、前記加熱管の第２端側の端部に設けられた第１バネを介して接続されており、
前記加熱管の中心部に配置され、前記分岐管が接続されたマニホールドと、前記マニホールドから前記加熱管の外に延びた少なくとも１つの排気管とを有し、
前記マニホールドは、前記加熱管に第２バネを介して接続されており、
前記第１バネは、前記第２バネよりも稼働幅が大きい、
請求項１に記載されたロータリーキルン。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、ロータリーキルンに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特開２０００－２４６２１０号公報には、スクリューコンベアからの廃棄物を中空内に受け入れる横型の回転ドラムを設けるとともに、廃棄物加熱用の熱媒体としての加熱ガスを流通させる複数本の伝熱管を回転ドラムの中空内に、その回転ドラムの長手方向に沿う状態に設け、伝熱管に対する加熱ガス供給部と加熱ガス排出部と熱分解ガス・熱分解残渣排出部とを設けて構成された熱分解ドラムが開示されている。
【０００３】
特開２００６－５７９７４号公報には、加熱管を配設したドラム本体の一端に加熱ガス入口ハウジングを、ドラム本体の他端に加熱ガス出口ハウジングを夫々設けた熱分解ドラムと、熱分解ガスの一部を燃焼させた燃焼排ガスを加熱ガスとして加熱ガス入口ハウジングへ供給する熱分解ガス燃焼炉とを備えた廃棄物の熱分解設備が開示されている。
【０００４】
特許７１２５５３２号公報には、略円筒形の加熱管の内部に配置された内筒と、内筒から分岐した複数の分岐管と、内筒を通じて分岐管に熱風を供給する熱風供給管とを備えたロータリーキルンが開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０００－２４６２１０号公報
特開２００６－５７９７４号公報
特許７１２５５３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、ロータリーキルンの各部材は、熱処理中に熱膨張する。ロータリーキルンの熱膨張に起因する歪みを小さく抑制したい。
【課題を解決するための手段】
【０００７】
ここで開示されるロータリーキルンは、加熱管と、材料供給部と、材料回収部と、内筒と、分岐管と、駆動機構とを備えている。加熱管は、略円筒形の管である。材料供給部は、加熱管の第１端側に設けられている。材料回収部は、加熱管の第２端側に設けられている。内筒は、加熱管の第２端側において、加熱管の中心部に挿入された状態で支持されている。分岐管は、加熱管の中で内筒の外周面において周方向に複数設けられ、それぞれ内筒から分岐し、かつ、加熱管の内周面に沿って軸方向に延びている。熱風供給管は、加熱管の外に延びた内筒の一端に挿入された状態で、内筒に対して相対回転可能に支持されている。駆動機構は、加熱管を回転させる機構である。ここで、内筒は、加熱管にバネを介して接続されている。かかるロータリーキルンによれば、熱膨張によって内筒と加熱管とに、寸法差が生じた場合でも、加熱管に内筒が取り付けられている部位が相対的にずれることが許容される。このため、熱膨張に起因する歪みが小さく抑えられる。
【図面の簡単な説明】
【０００８】

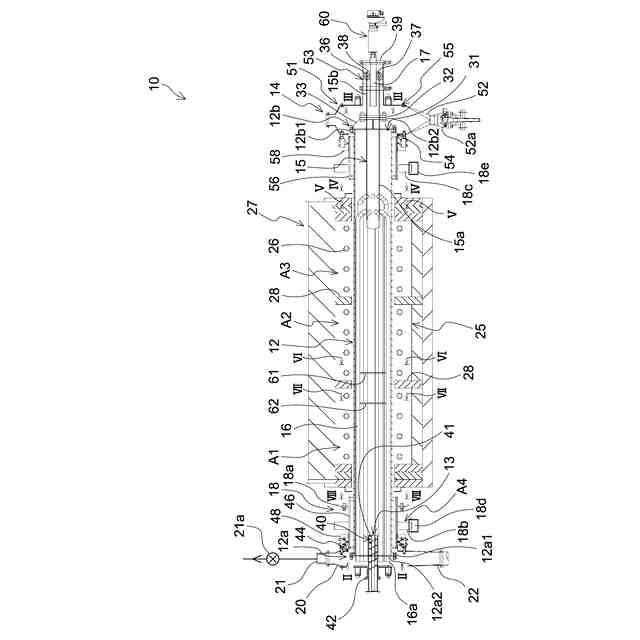

図１は、ロータリーキルン１０の縦断正面図である。
図２は、図１のＩＩ－ＩＩ側面矢視図である。

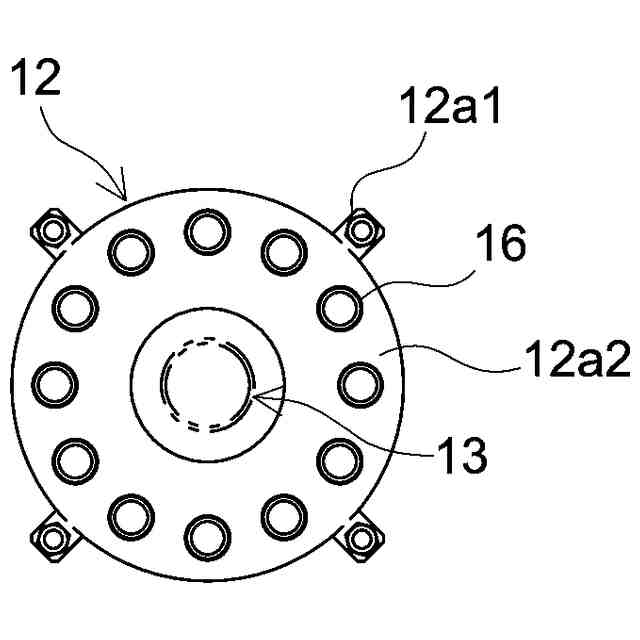

図３は、図１のＩＩＩ－ＩＩＩ側面矢視図である。

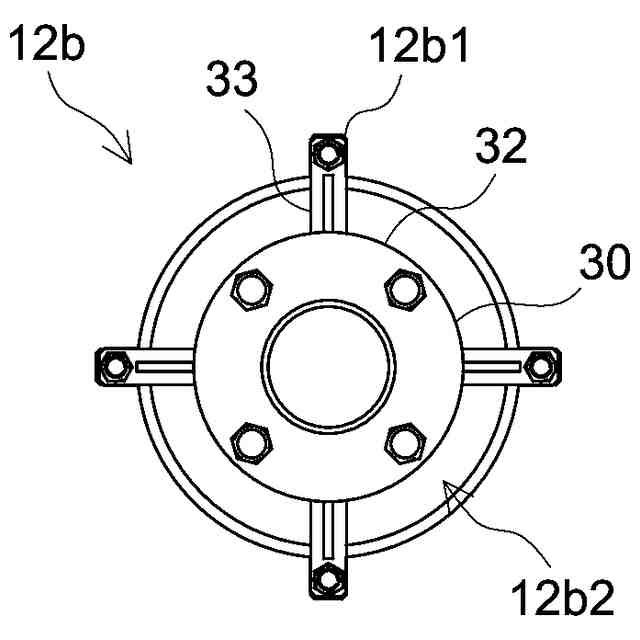

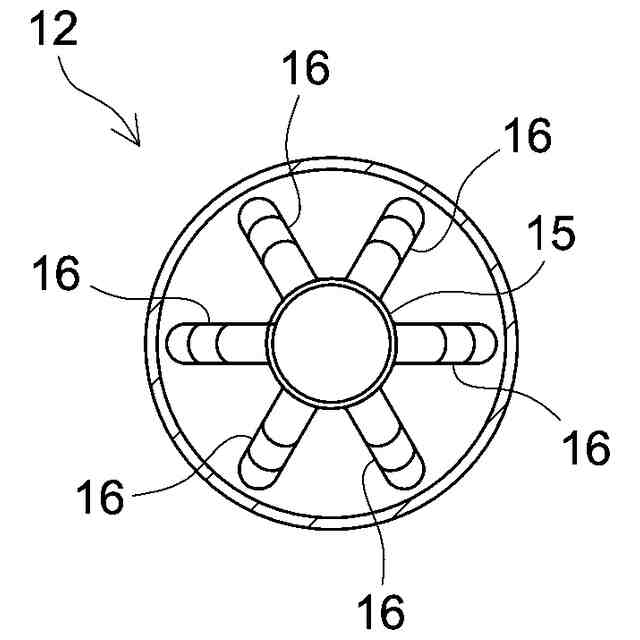

図４は、図１に示された加熱管１２のＩＶ－ＩＶ断面図である。
図５は、図１に示された加熱管１２のＶ－Ｖ断面図である。

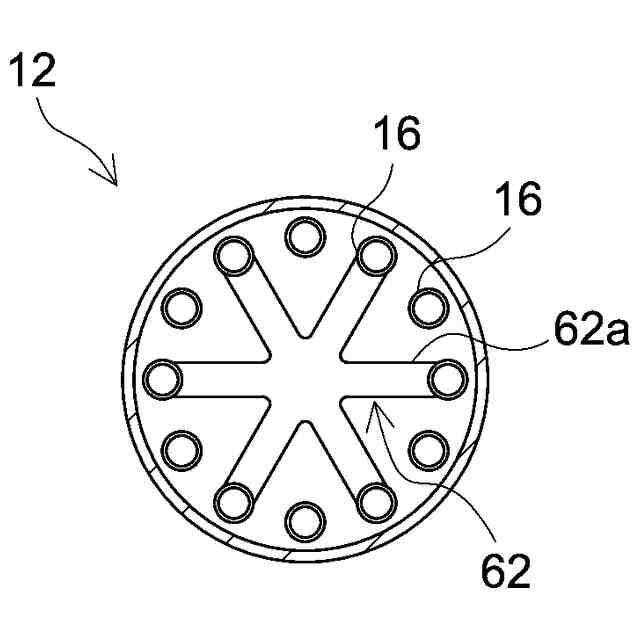

図６は、図１に示された加熱管１２のＶＩ－ＶＩ断面図である。

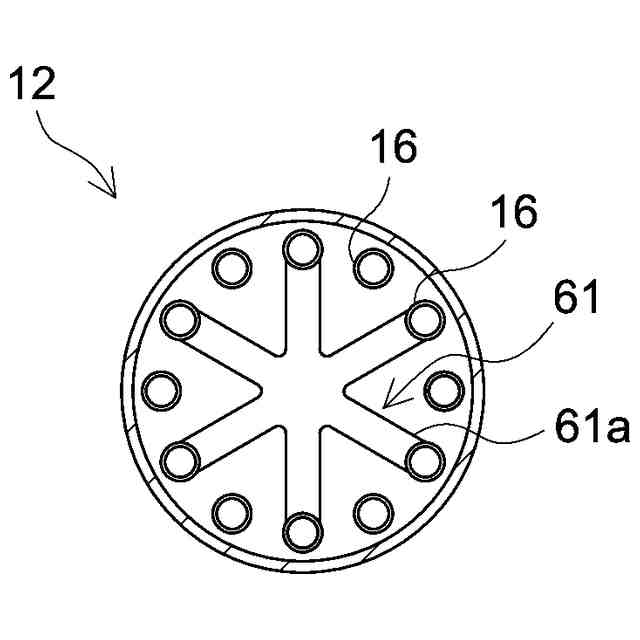

図７は、図１に示された加熱管１２のＶＩＩ－ＶＩＩ断面図である。

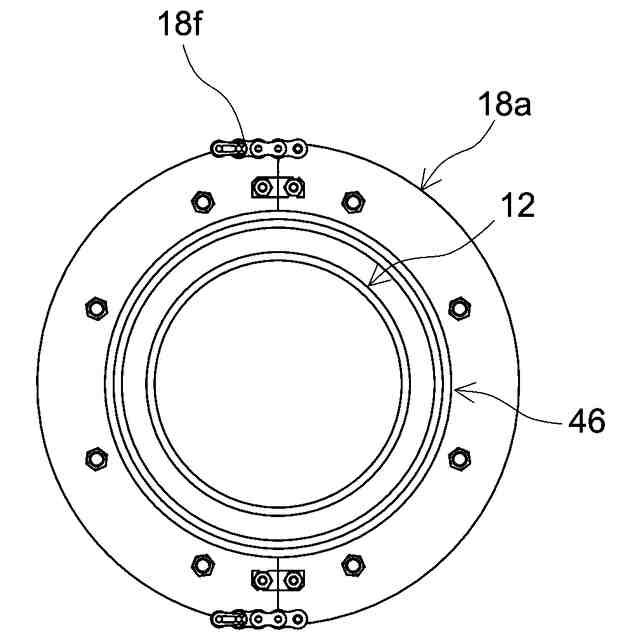

図８は、図１に示された加熱管１２のＶＩＩＩ－ＶＩＩＩ断面図である。

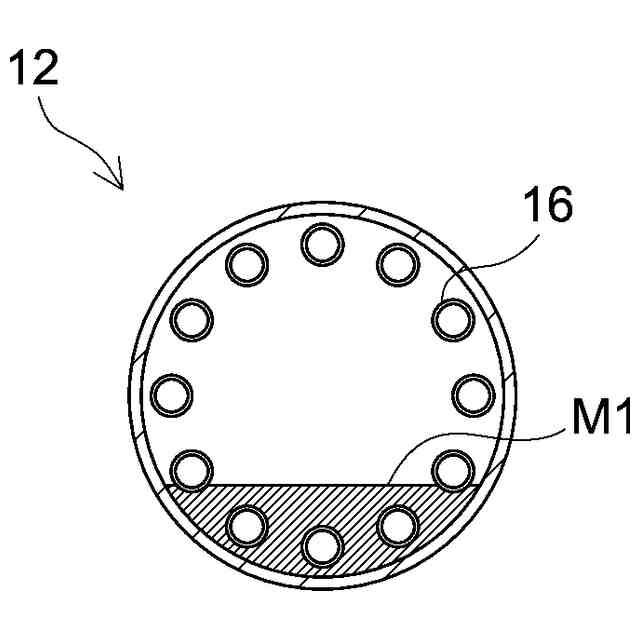

図９は、加熱管１２の断面図である。
図１０は、ロータリーキルン１０Ａの縦断正面図である。
図１１は、ロータリーキルン１０Ｂの縦断正面図である。
図１２は、図１１のＸＩＩ－ＸＩＩ断面図である。
図１３は、ロータリーキルン１０Ｃの縦断正面図である。
図１４は、ロータリーキルン１０Ｃの縦断正面図である。
図１５は、図１４中のＸＶ－ＸＶ矢視図である。
図１６は、内筒１５と熱風供給管１７との接続構造を示す縦断正面図である。
図１７は、図１３中のＸＶＩＩ－ＸＶＩＩ矢視図である。
図１８は、排気管８２の取付構造を示す側面図である。
図１９は、分岐管１６の支持構造の他の形態を示す側面図である。
【発明を実施するための形態】
【０００９】
以下、本開示における典型的な実施形態の１つについて、図面を参照しつつ詳細に説明する。なお、以下の図面においては、同じ作用を奏する部材・部位には同じ符号を付して説明している。また、各図における寸法関係（長さ、幅、厚みなど）は実際の寸法関係を反映するものではない。
【００１０】
《ロータリーキルン１０》
図１は、ロータリーキルン１０の縦断正面図である。ロータリーキルン１０は、図１に示されているように、加熱管１２と、材料供給部１３と、材料回収部１４と、内筒１５と、分岐管１６と、熱風供給管１７と、駆動機構１８と、排気ダクト２０とを備えている。
