公開番号2025038165
公報種別公開特許公報(A)
公開日2025-03-18
出願番号2024223842,2023150773
出願日2024-12-19,2019-09-26
発明の名称伝導性インサートを有するエアロゾル送達装置
出願人アール・エイ・アイ・ストラテジック・ホールディングス・インコーポレイテッド
代理人弁理士法人川口國際特許事務所
主分類A24F 40/46 20200101AFI20250311BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】エアロゾル送達装置を提供する。

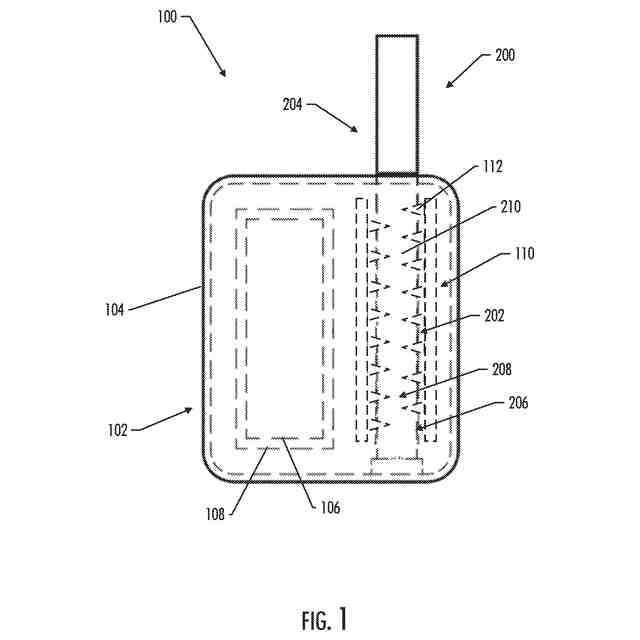

【解決手段】エアロゾル送達装置100は、外面206および内部領域208を画定し、それに結合されたエアロゾル前駆体組成物を有する基材材料を含むエアロゾル源部材200と、エアロゾル源部材200を受容するように構成されたハウジング104を有する制御本体102と、ハウジング104に結合された電気エネルギー源108と、電気エネルギー源108に動作可能に接続された加熱アセンブリ110とを備える。加熱アセンブリ110は、複数のスパイク112がエアロゾル源部材200と接触していない引込位置と、複数のスパイク112が基材材料の外面を貫通し、その内部領域の一部に入る加熱位置との間で関節運動するように構成されることができる複数のスパイク112を含む。
【選択図】図1
特許請求の範囲【請求項１】
エアロゾル源部材であって、外面および内部領域を画定し、それに結合されたエアロゾル前駆体組成物を有する基材材料を含むエアロゾル源部材と、
エアロゾル源部材を受容するように構成されたハウジングを有する制御本体と、
ハウジングに結合された電気エネルギー源と、
電気エネルギー源に動作可能に接続された加熱アセンブリと、
を備えるエアロゾル送達装置であって、

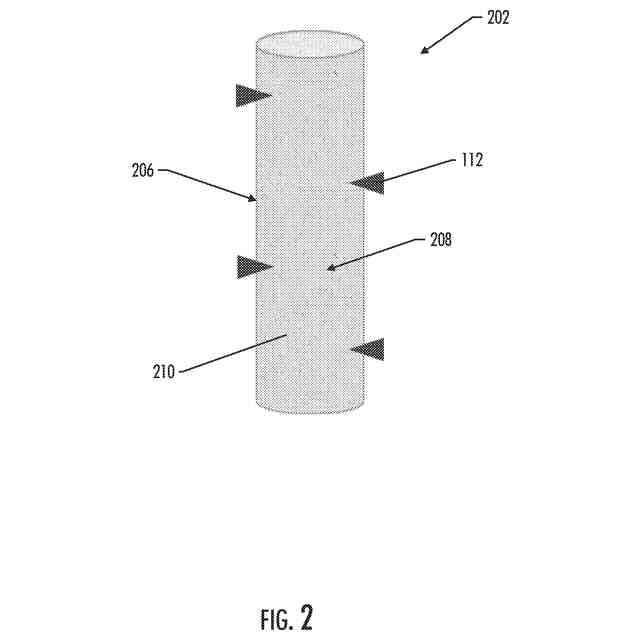

加熱アセンブリが複数のスパイクを含み、複数のスパイクが、複数のスパイクがエアロゾル源部材と接触していない引込位置と、複数のスパイクが基材材料の外面を貫通し、その内部領域の一部に入る加熱位置との間で関節運動するように構成される、エアロゾル送達装置。
続きを表示（約 680 文字）【請求項２】

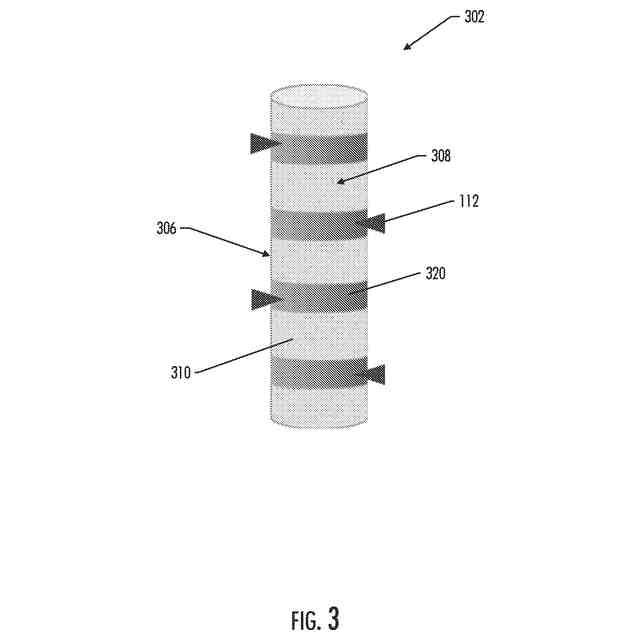

基材材料の外面が、複数の離隔された伝導性バンドを含む、請求項１に記載のエアロゾル送達装置。
【請求項３】
離隔された伝導性バンドのそれぞれが、基材材料の外面全体を取り囲む、請求項２に記載のエアロゾル送達装置。
【請求項４】

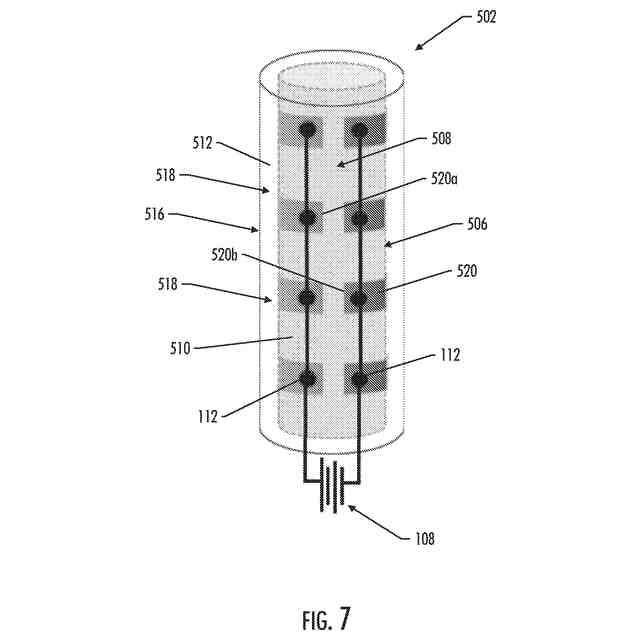

離隔された伝導性バンドのそれぞれが、基材材料の外面の限定された部分の周りに延在し、第１の端部および第２の端部を画定する、請求項２に記載のエアロゾル送達装置。
【請求項５】

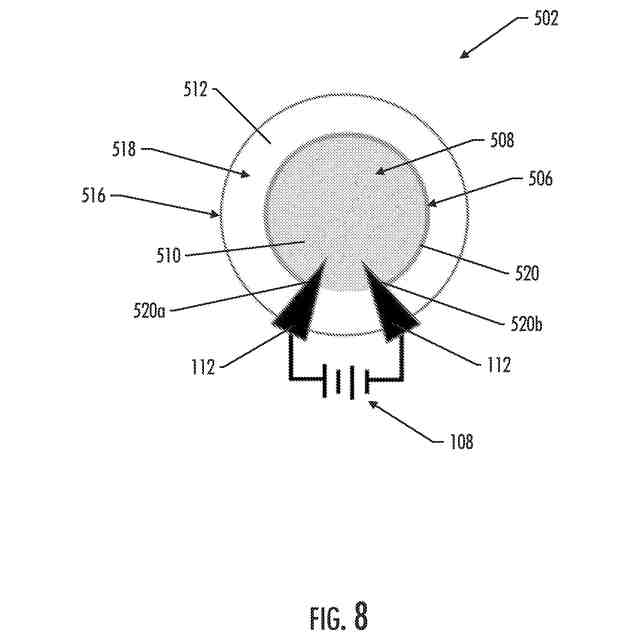

加熱位置では、複数の熱伝導スパイクのそれぞれのスパイクが、離隔された伝導性バンドの第１および第２の端部に接触する、請求項４に記載のエアロゾル送達装置。
【請求項６】
複数のスパイクが、加熱アセンブリの加熱部材を備える、請求項１に記載のエアロゾル送達装置。
【請求項７】
複数の離隔された伝導性バンドが、加熱アセンブリの加熱部材を備える、請求項５に記載のエアロゾル送達装置。
【請求項８】

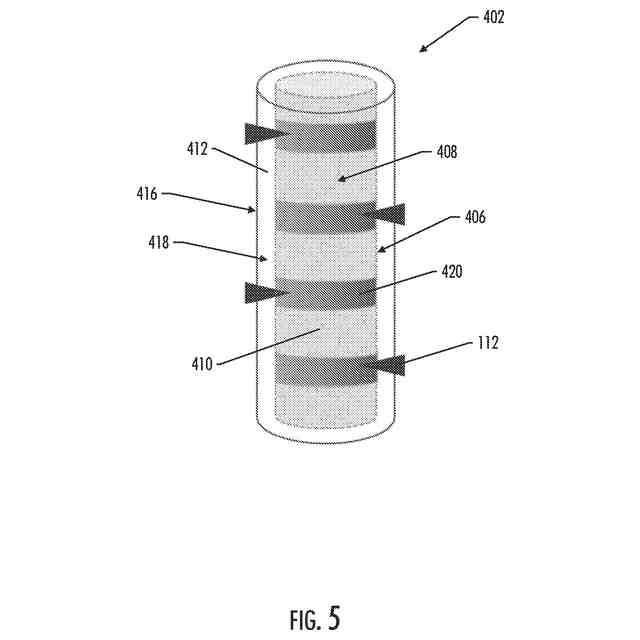

エアロゾル源部材が、外面および内部領域を画定する第２の基材材料をさらに備え、第２の基材材料が、第１の基材材料を実質的に囲む、請求項１に記載のエアロゾル送達装置。
【請求項９】
第１の基材材料の外面が、複数の離隔された伝導性バンドを含む、請求項８に記載のエアロゾル送達装置。
【請求項１０】
離隔された伝導性バンドのそれぞれが、基材材料の外面全体を取り囲む、請求項９に記載のエアロゾル送達装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、エアロゾル送達物品、およびタバコ成分または他の材料を吸入可能な形態で生成するためのその使用に関する。さらに具体的には、本開示は、人間が消費するためのエアロゾルの形態で吸入可能な物質を提供するために、好ましくは著しく燃焼すること無く、電気的発熱を利用してタバコまたは非タバコ材料を加熱するエアロゾル送達装置に関する。
続きを表示（約 5,400 文字）【背景技術】
【０００２】
タバコの燃焼に基づく喫煙製品の改良品または代替品として、多くの喫煙品が長年に亘って提案されてきた。例示的な代替品には、固体燃料または液体燃料が燃焼されてタバコに熱を伝達するか、そのような熱源を提供するために化学反応が使用される装置が含まれる。例には、参照によりその全体が本明細書に組み込まれるＷｏｒｍらの米国特許第９，０７８，４７３号明細書に記載されている喫煙品が挙げられる。
【０００３】
喫煙品の改良品または代替品の要点は、典型的には、相当量の不完全燃焼および熱分解生成物を送達すること無く、紙巻タバコ、葉巻またはパイプの喫煙に関連する感覚を提供することであった。この目的のために、電気エネルギーを利用して揮発性材料を気化または加熱するか、タバコを著しく燃焼すること無く紙巻タバコ、葉巻またはパイプの喫煙感覚を提供しようとする多くの喫煙製品、香味発生器および薬用吸入器が提案されている。例えば、参照によりその全体が本明細書に組み込まれるＲｏｂｉｎｓｏｎらの米国特許第７，７２６，３２０号明細書ならびにＧｒｉｆｆｉｔｈ，Ｊｒ．らの米国特許出願公開第２０１３／０２５５７０２号明細書およびＳｅａｒｓらの米国特許出願公開第２０１４／００９６７８１号明細書に記載の背景技術に記載されている様々な代替喫煙品、エアロゾル送達装置および発熱源を参照されたい。また、例えば、参照によりその全体が本明細書に組み込まれるＢｌｅｓｓらの米国特許出願公開第２０１５／０２２０２３２号明細書に記載の商標名および商業的供給元によって参照される様々な種類の喫煙品、エアロゾル送達装置および電動発熱源を参照されたい。商標名および商業的供給元によって参照される追加の種類の喫煙品、エアロゾル送達装置および電動発熱源は、同じく参照によりその全体が本明細書に組み込まれるＤｅＰｉａｎｏらの米国特許出願公開第２０１５／０２４５６５９号明細書に記載されている。記載されており、場合によっては市販されている他の代表的な紙巻タバコまたは喫煙品には、参照によりその全体が本明細書に組み込まれるＧｅｒｔｈらの米国特許第４，７３５，２１７号明細書、Ｂｒｏｏｋｓらの米国特許第４，９２２，９０１号明細書、米国特許第４，９４７，８７４号明細書および米国特許第４，９４７，８７５号明細書、Ｃｏｕｎｔｓらの米国特許第５，０６０，６７１号明細書、Ｍｏｒｇａｎらの米国特許第５，２４９，５８６号明細書、Ｃｏｕｎｔｓらの米国特許第５，３８８，５９４号明細書、Ｈｉｇｇｉｎｓらの米国特許第５，６６６，９７７号明細書、Ａｄａｍｓらの米国特許第６，０５３，１７６号明細書、Ｗｈｉｔｅの米国特許第６，１６４，２８７号明細書、Ｖｏｇｅｓの米国特許第６，１９６，２１８号明細書、Ｆｅｌｔｅｒらの米国特許第６，８１０，８８３号明細書、Ｎｉｃｈｏｌｓの米国特許第６，８５４，４６１号明細書、Ｈｏｎの米国特許第７，８３２，４１０号明細書、Ｋｏｂａｙａｓｈｉの米国特許第７，５１３，２５３号明細書、Ｒｏｂｉｎｓｏｎらの米国特許第７，７２６，３２０号明細書、Ｈａｍａｎｏの米国特許第７，８９６，００６号明細書、Ｓｈａｙａｎの米国特許第６，７７２，７５６号明細書、Ｈｏｎの米国特許出願公開第２００９／００９５３１１号明細書、Ｈｏｎの米国特許出願公開第２００６／０１９６５１８号明細書、米国特許出願公開第２００９／０１２６７４５号明細書および米国特許出願公開第２００９／０１８８４９０号明細書、Ｔｈｏｒｅｎｓらの米国特許出願公開第２００９／０２７２３７９号明細書、Ｍｏｎｓｅｅｓらの米国特許出願公開第２００９／０２６０６４１号明細書および米国特許出願公開第２００９／０２６０６４２号明細書、Ｏｇｌｅｓｂｙらの米国特許出願公開第２００８／０１４９１１８号明細書および米国特許出願公開第２０１０／００２４８３４号明細書、Ｗａｎｇの米国特許出願公開第２０１０／０３０７５１８号明細書ならびにＨｏｎのＰＣＴ国際公開第２０１０／０９１５９３号に記載されているものが含まれる。
【０００４】
従来型の紙巻タバコ、葉巻またはパイプの属性の多くに類似する代表的な製品は、ＰｈｉｌｉｐＭｏｒｒｉｓＩｎｃｏｒｐｏｒａｔｅｄによるＡＣＣＯＲＤ（Ｒ）、ＩｎｎｏＶａｐｏｒＬＬＣによるＡＬＰＨＡ（ＴＭ）、ＪＯＹＥ５１０（ＴＭ）およびＭ４（ＴＭ）、ＷｈｉｔｅＣｌｏｕｄＣｉｇａｒｅｔｔｅｓによるＣＩＲＲＵＳ（ＴＭ）およびＦＬＩＮＧ（ＴＭ）、ＦｏｎｔｅｍＶｅｎｔｕｒｅｓＢ．Ｖ．によるＢＬＵ（ＴＭ）、ＥＰＵＦＦＥＲ（Ｒ）ＩｎｔｅｒｎａｔｉｏｎａｌＩｎｃ．によるＣＯＨＩＴＡ（ＴＭ）、ＣＯＬＩＢＲＩ（ＴＭ）、ＥＬＩＴＥＣＬＡＳＳＩＣ（ＴＭ）、ＭＡＧＮＵＭ（ＴＭ）、ＰＨＡＮＴＯＭ（ＴＭ）およびＳＥＮＳＥ（ＴＭ）、ＥｌｅｃｔｒｏｎｉｃＣｉｇａｒｅｔｔｅｓ，Ｉｎｃ．によるＤＵＯＰＲＯ（ＴＭ）、ＳＴＯＲＭ（ＴＭ）およびＶＡＰＯＲＫＩＮＧ（Ｒ）、ＥｇａｒＡｕｓｔｒａｌｉａによるＥＧＡＲ（ＴＭ）、ＪｏｙｅｔｅｃｈによるｅＧｏ－Ｃ（ＴＭ）およびｅＧｏ－Ｔ（ＴＭ）、ＥｌｕｓｉｏｎＵＫＬｔｄによるＥＬＵＳＩＯＮ（ＴＭ）、ＥｏｎｓｍｏｋｅＬＬＣによるＥＯＮＳＭＯＫＥ（Ｒ）、ＦＩＮＢｒａｎｄｉｎｇＧｒｏｕｐ，ＬＬＣによるＦＩＮ（ＴＭ）、ＧｒｅｅｎＳｍｏｋｅＩｎｃ．によるＳＭＯＫＥ（Ｒ）、ＧｒｅｅｎａｒｅｔｔｅＬＬＣによるＧＲＥＥＮＡＲＥＴＴＥ（ＴＭ）、ＳＭＯＫＥＳＴＩＫ（Ｒ）によるＨＡＬＬＩＧＡＮ（ＴＭ）、ＨＥＮＤＵ（ＴＭ）、ＪＥＴ（ＴＭ）、ＭＡＸＸＱ（ＴＭ）、ＰＩＮＫ（ＴＭ）およびＰＩＴＢＵＬＬ（ＴＭ）、ＰｈｉｌｉｐＭｏｒｒｉｓＩｎｔｅｒｎａｔｉｏｎａｌ，Ｉｎｃ．によるＨＥＡＴＢＡＲ（ＴＭ）、Ｃｒｏｗｎ７製のＨＹＤＲＯＩＭＰＥＲＩＡＬ（ＴＭ）およびＬＸＥ（ＴＭ）、ＬＯＧＩＣＴｅｃｈｎｏｌｏｇｙによるＬＯＧＩＣ（ＴＭ）およびＴＨＥＣＵＢＡＮ（ＴＭ）、ＬｕｃｉａｎｏＳｍｏｋｅｓＩｎｃ．によるＬＵＣＩ（Ｒ）、Ｎｉｃｏｔｅｋ，ＬＬＣによるＭＥＴＲＯ（Ｒ）、Ｓｏｔｔｅｒａ，Ｉｎｃ．によるＮＪＯＹ（Ｒ）およびＯＮＥＪＯＹ（ＴＭ）、ＳＳＣｈｏｉｃｅＬＬＣによるＮＯ．７（ＴＭ）、ＰｒｅｍｉｕｍＥｓｔｏｒｅＬＬＣによるＰＲＥＭＩＵＭＥＬＥＣＴＲＯＮＩＣＣＩＧＡＲＥＴＴＥ（ＴＭ）、ＲｕｙａｎＡｍｅｒｉｃａ，Ｉｎｃ．によるＲＡＰＰＥ－ＭＹＳＴＩＣＫ（ＴＭ）、ＲｅｄＤｒａｇｏｎＰｒｏｄｕｃｔｓ，ＬＬＣによるＲＥＤＤＲＡＧＯＮ（ＴＭ）、ＲｕｙａｎＧｒｏｕｐ（Ｈｏｌｄｉｎｇｓ）Ｌｔｄ．によるＲＵＹＡＮ（Ｒ）、ＳｍｏｋｅｒＦｒｉｅｎｄｌｙＩｎｔｅｒｎａｔｉｏｎａｌ，ＬＬＣによるＳＦ（Ｒ）、ＴｈｅＳｍａｒｔＳｍｏｋｉｎｇＥｌｅｃｔｒｏｎｉｃＣｉｇａｒｅｔｔｅＣｏｍｐａｎｙＬｔｄ．によるＧＲＥＥＮＳＭＡＲＴＳＭＯＫＥＲ（Ｒ）、ＣｏａｓｔｌｉｎｅＰｒｏｄｕｃｔｓＬＬＣによるＳＭＯＫＥＡＳＳＩＳＴ（Ｒ）、ＳｍｏｋｉｎｇＥｖｅｒｙｗｈｅｒｅ，Ｉｎｃ．によるＳＭＯＫＩＮＧＥＶＥＲＹＷＨＥＲＥ（Ｒ）、ＶＭＲＰｒｏｄｕｃｔｓＬＬＣによるＶ２ＣＩＧＳ（ＴＭ）、ＶａｐｏｒＮｉｎｅＬＬＣによるＶＡＰＯＲＮＩＮＥ（ＴＭ）、Ｖａｐｏｒ４Ｌｉｆｅ，Ｉｎｃ．によるＶＡＰＯＲ４ＬＩＦＥ（Ｒ）、Ｅ－ＣｉｇａｒｅｔｔｅＤｉｒｅｃｔ，ＬＬＣによるＶＥＰＰＯ（ＴＭ）、Ｒ．Ｊ．ＲｅｙｎｏｌｄｓＶａｐｏｒＣｏｍｐａｎｙによるＶＵＳＥ（Ｒ）、ＭｉｓｔｉｃＥｃｉｇｓによるＭｉｓｔｉｃＭｅｎｔｈｏｌ製品、およびＣＮＣｒｅａｔｉｖｅＬｔｄによるＶｙｐｅ製品、ＰｈｉｌｉｐＭｏｒｒｉｓＩｎｔｅｒｎａｔｉｏｎａｌによるＩＱＯＳ（ＴＭ）、およびＢｒｉｔｉｓｈＡｍｅｒｉｃａｎＴｏｂａｃｃｏによるＧＬＯ（ＴＭ）として市販されている。さらに他の電動エアロゾル送達装置、特にいわゆる電子タバコとして特徴付けられている装置は、ＣＯＯＬＥＲＶＩＳＩＯＮＳ（ＴＭ）、ＤＩＲＥＣＴＥ－ＣＩＧ（ＴＭ）、ＤＲＡＧＯＮＦＬＹ（ＴＭ）、ＥＭＩＳＴ（ＴＭ）、ＥＶＥＲＳＭＯＫＥ（ＴＭ）、ＧＡＭＵＣＣＩ（Ｒ）、ＨＹＢＲＩＤＦＬＡＭＥ（ＴＭ）、ＫＮＩＧＨＴＳＴＩＣＫＳ（ＴＭ）、ＲＯＹＡＬＢＬＵＥＳ（ＴＭ）、ＳＭＯＫＥＴＩＰ（Ｒ）およびＳＯＵＴＨＢＥＡＣＨＳＭＯＫＥ（ＴＭ）の商号の下に市販されている。
【先行技術文献】
【特許文献】
【０００５】
米国特許第９，０７８，４７３号明細書
米国特許第７，７２６，３２０号明細書
米国特許出願公開第２０１３／０２５５７０２号明細書
米国特許出願公開第２０１４／００９６７８１号明細書
米国特許出願公開第２０１５／０２２０２３２号明細書
米国特許出願公開第２０１５／０２４５６５９号明細書
米国特許第４，７３５，２１７号明細書
米国特許第４，９２２，９０１号明細書
米国特許第４，９４７，８７４号明細書
米国特許第４，９４７，８７５号明細書
米国特許第５，０６０，６７１号明細書
米国特許第５，２４９，５８６号明細書
米国特許第５，３８８，５９４号明細書
米国特許第５，６６６，９７７号明細書
米国特許第６，０５３，１７６号明細書
米国特許第６，１６４，２８７号明細書
米国特許第６，１９６，２１８号明細書
米国特許第６，８１０，８８３号明細書
米国特許第６，８５４，４６１号明細書
米国特許第７，８３２，４１０号明細書
米国特許第７，５１３，２５３号明細書
米国特許第７，８９６，００６号明細書
米国特許第６，７７２，７５６号明細書
米国特許出願公開第２００９／００９５３１１号明細書
米国特許出願公開第２００６／０１９６５１８号明細書
米国特許出願公開第２００９／０１２６７４５号明細書
米国特許出願公開第２００９／０１８８４９０号明細書
米国特許出願公開第２００９／０２７２３７９号明細書
米国特許出願公開第２００９／０２６０６４１号明細書
米国特許出願公開第２００９／０２６０６４２号明細書
米国特許出願公開第２００８／０１４９１１８号明細書
米国特許出願公開第２０１０／００２４８３４号明細書
米国特許出願公開第２０１０／０３０７５１８号明細書
国際公開第２０１０／０９１５９３号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
タバコ、タバコ由来材料または他の植物由来材料を電気加熱することによって喫煙の味および感覚を生み出す物品は、一貫性のない性能特性を抱えてきた。例えば、一部の物品は、香味または他の吸入可能な材料の一貫性の無い放出を抱えてきた。したがって、基材材料を燃焼させること無く、燃焼熱源を必要とせず、性能特性を向上させて、紙巻タバコ、葉巻またはパイプの喫煙感覚を提供することができる喫煙品を提供することが望ましい場合がある。
【課題を解決するための手段】
【０００７】
様々な実施形態では、本開示はエアロゾル送達装置を提供する。本開示は、限定するものではないが、以下の例示的な実施形態を含む。
【０００８】
例示的な実施形態１：外面および内部領域を画定し、それに結合されたエアロゾル前駆体組成物を有する基材材料を含むエアロゾル源部材と、エアロゾル源部材を受容するように構成されたハウジングを有する制御本体と、ハウジングに結合された電気エネルギー源と、電気エネルギー源に動作可能に接続された加熱アセンブリと、を備えるエアロゾル送達装置であって、加熱アセンブリが、複数のスパイクを含み、複数のスパイクが、複数のスパイクがエアロゾル源部材と接触していない引込位置と、複数のスパイクが基材材料の外面を貫通し、その内部領域の一部に入る加熱位置との間で関節運動するように構成されるエアロゾル送達装置。
【０００９】
例示的な実施形態２：基材材料の外面が、複数の離隔された伝導性バンドを含む、任意の前述の例示的な実施形態のエアロゾル送達装置、または任意の前述の例示的な実施形態の任意の組合せのエアロゾル送達装置。
【００１０】
例示的な実施形態３：離隔された伝導性バンドのそれぞれが、基材材料の外面全体を取り囲む、任意の前述の例示的な実施形態のエアロゾル送達装置、または任意の前述の例示的な実施形態の任意の組合せのエアロゾル送達装置。
（【００１１】以降は省略されています）
