公開番号2025035430
公報種別公開特許公報(A)
公開日2025-03-13
出願番号2023142461
出願日2023-09-01
発明の名称泥水ポンプおよび泥水ポンプ用パッキン
出願人大成建設株式会社
代理人弁理士法人磯野国際特許商標事務所
主分類F04D 29/08 20060101AFI20250306BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】パッキンの交換作業を少なくすることで工期短縮化を図ることを可能とした、泥水ポンプおよび泥水ポンプ用パッキンを提案する。
【解決手段】インペラ6を収容するケーシング2と、インペラ6にシャフト51を介して回転力を付与する本体部5と、ケーシング2の前面側を覆うフロントカバー3とを備える泥水ポンプ1と、この泥水ポンプ1に使用する止水パッキン7である。ケーシング2とフロントカバー3との間には、止水パッキン7が介設されている。止水パッキン7は、超高分子量ポリエチレン製、フッ素樹脂製、ポリアセタール製若しくはポリカーボネート製のいずれかである。
【選択図】図1
特許請求の範囲【請求項１】
インペラを収容するケーシングと、
前記インペラにシャフトを介して回転力を付与する本体部と、
前記ケーシングの前面側を覆うフロントカバーと、を備える泥水ポンプであって、
前記ケーシングと前記フロントカバーとの間には、止水パッキンが介設されており、
前記止水パッキンは、超高分子量ポリエチレン製、フッ素樹脂製、ポリアセタール製若しくはポリカーボネート製のいずれかであることを特徴とする、泥水ポンプ。
続きを表示（約 500 文字）【請求項２】
前記ケーシングは、バックカバーを介して前記本体部と連結されており、
前記ケーシングと前記バックカバーとの間には、止水パッキンが介設されていて、
前記止水パッキンは、超高分子量ポリエチレン製、フッ素樹脂製、ポリアセタール製若しくはポリカーボネート製のいずれかであることを特徴とする、請求項１に記載の泥水ポンプ。
【請求項３】
前記止水パッキンは、分子量が１００万以上の超高分子量ポリエチレン製であることを特徴とする、請求項１または請求項２に記載の泥水ポンプ。
【請求項４】
インペラを収容するケーシングと当該ケーシングに取り付けられるカバーとを備える泥水ポンプにおいて前記ケーシングと前記カバーとの間に介設される泥水ポンプ用パッキンであって、
超高分子量ポリエチレン製、フッ素樹脂製、ポリアセタール製若しくはポリカーボネート製のいずれかであることを特徴とする、泥水ポンプ用パッキン。
【請求項５】
分子量が１００万以上の超高分子量ポリエチレン製であることを特徴とする、請求項４に記載の泥水ポンプ用パッキン。

発明の詳細な説明【技術分野】
【０００１】
本発明は、泥水ポンプおよび泥水ポンプ用パッキンに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
泥水式シールド工法では、地上部等と切羽との間で泥水を循環させることで、切羽の安定化や掘削土砂の排出等を行っている。このような泥水の循環には、泥水ポンプが使用されている。また、泥水ポンプは、シールドトンネルの他、山岳トンネルにおける湧水処理や、浚渫工事における泥水の排水等、流体の輸送に使用される。
泥水ポンプを構成する部材同士の接合部には、泥水等の漏出を抑制することを目的として、パッキンが介設されている。例えば、特許文献１には、モーターケーシングと外ケーシングとの間に介設されたポンプ用パッキンが開示されている。このようなパッキンには、石綿パッキンやフランジ用ゴムパッキン（ＧＦパッキン）が用いられる場合が多い。また、例えば、特許文献２には、プランジャの往復移動により液体を吐出させるポンプ室に隣接配置されてプランジャに摺設するパッキンが開示されている。
【０００３】
泥水ポンプでは、ウォーターハンマーやポンプ回転部の閉塞により、急激に大きな圧力の変化が生じる場合がある。泥水ポンプに対して急激な圧力の変化が生じた場合には、パッキンが破損することで、本体部（ポンプ軸等）が破損することを抑制している。一方、パッキンが破損した場合には、パッキンを交換するためにポンプを停止するため、施工を中断する必要がある。特に、大きなポンプを使用している場合には、パッキンの交換作業に時間がかかるため、工期に大きな影響を及ぼす恐れがある。また、泥水式シールド工法等で使用する泥水ポンプの場合は、狭隘空間内でのパッキンの交換作業となるため、作業に手間がかかる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－４３２８６号公報
実開昭５９－９１８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、パッキンの交換作業を少なくすることで工期短縮化を図ることを可能とした、泥水ポンプおよび泥水ポンプ用パッキンを提案することを課題とする。
【課題を解決するための手段】
【０００６】
このような課題を解決するために、本発明の泥水ポンプは、インペラを収容するケーシングと、前記インペラにシャフトを介して回転力を付与する本体部と、前記ケーシングの前面側を覆うフロントカバーと、を備える泥水ポンプである。前記ケーシングと前記フロントカバーとの間には、止水パッキン（泥水ポンプ用パッキン）が介設されている。また、前記ケーシングがバックカバーを介して前記本体部と連結されている場合には、前記ケーシングと前記バックカバーとの間に止水パッキンが介設されている構成とすることが望ましい。
このような泥水ポンプに使用する止水パッキンは、超高分子量ポリエチレン製、フッ素樹脂製、ポリアセタール製若しくはポリカーボネート製のいずれかであり、より好ましくは、分子量が１００万以上（１００万～７００万）の超高分子量ポリエチレン製である。
【発明の効果】
【０００７】
本発明の泥水ポンプおよび泥水ポンプ用パッキンによれば、パッキンの交換作業を無くすことで工期短縮化を図ることが可能となる。
【図面の簡単な説明】
【０００８】
本実施形態の泥水ポンプの概要を示す図であって、（ａ）は側面図、（ｂ）は正面図である。

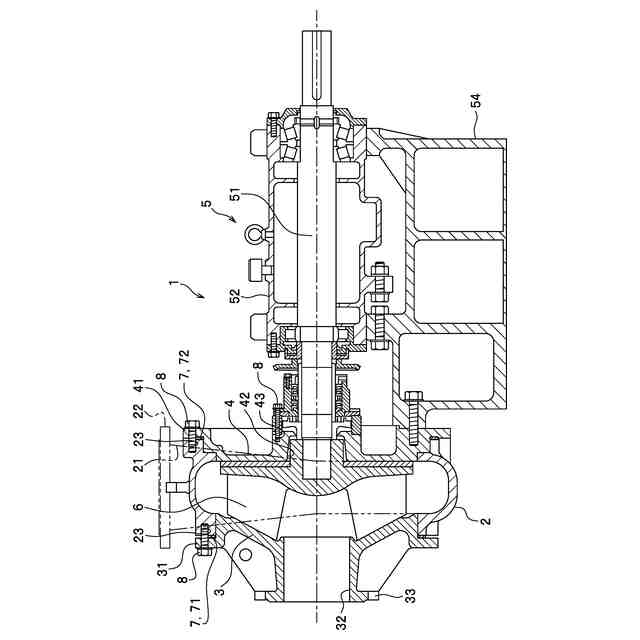

泥水ポンプの概要を示す断面図である。

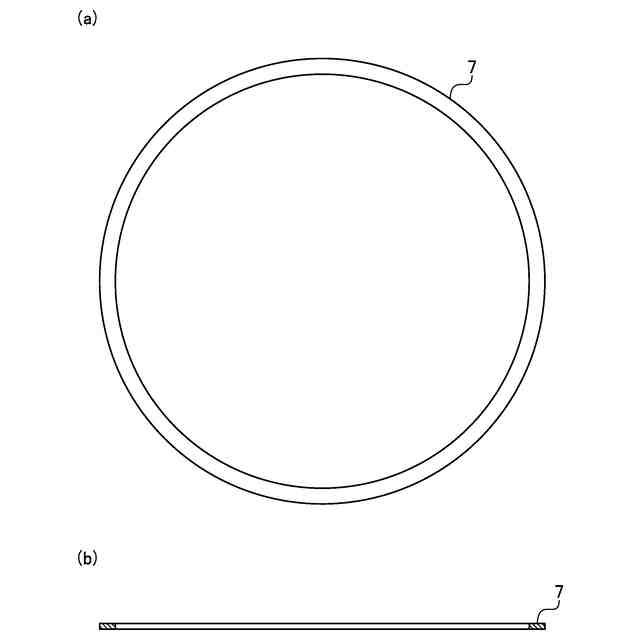

止水パッキンを示す図であって、（ａ）は平面図、（ｂ）は側面図である。
【発明を実施するための形態】
【０００９】
本実施形態では、泥水式シールド工法において、地上のプラントから切羽への泥水の送液（送泥）や、切羽から地上への泥水の送液（排泥）等に使用する泥水ポンプについて説明する。図１に泥水ポンプ１を示す。図１（ａ）に示すように、泥水ポンプ１は、ケーシング２と、フロントカバー３と、バックカバー４と、本体部５とを有している。
泥水ポンプ１には、２本の輸送管１１，１１が接続されていて、泥水ポンプ１を駆動させると、一方の輸送管１１から泥水を吸引するとともに、当該泥水を他方の輸送管１１に圧送する。例えば、切羽へ泥水を供給する場合には、泥水プラント側から延設された輸送管１１を介して泥水をケーシング２内に吸引するとともに、ケーシング２から切羽側へ延びる輸送管１１を介して切羽側へ泥水を圧送する。
【００１０】
図２に泥水ポンプ１の断面図を示す。図２に示すように、ケーシング２は、中空の円筒状部材であって、内部空間にインペラ６を収容する。ケーシング２には、流出入口２１が形成されている。本実施形態の流出入口２１は、ケーシング２の上部に形成されていて、上向きに開口している。流出入口２１には、輸送管１１を接続するための第一フランジ２２が形成されている。ケーシング２の前面および後面には、それぞれ複数のボルト孔２３，２３，…が所定の間隔で形成されている。
（【００１１】以降は省略されています）
