公開番号2025059802
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170118
出願日2023-09-29
発明の名称多段ポンプ
出願人株式会社川本製作所
代理人弁理士法人鈴榮特許綜合事務所
主分類F04D 29/42 20060101AFI20250403BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】組み立てを容易にし、組み立て不良を防止できる多段ポンプを提供すること。
【解決手段】多段ポンプ1は、主軸12と、主軸12に設けられる複数のインペラ42、62と、インペラ42、62を収容するとともに、互いに積層される複数のケーシング41、61、34と、複数のケーシング41、61、34に設けられた凸部52c、72c、82cと、複数のケーシング41、61、34に設けられ、凸部52c、72c、82cと軸回りで係合する凹部52d、72d、82dと、を備え、複数のケーシング41、61、34のうち、いずれかの隣り合うケーシング41、61、34に設けられる凸部52c、72c、82c及び凹部52d、72d、82dは、周方向の幅、軸方向の長さ、径方向の幅、外形状、周方向の位置及び数の少なくとも1つが異なる。
【選択図】図2
特許請求の範囲【請求項１】
主軸と、
前記主軸に設けられる複数のインペラと、
前記インペラを収容するとともに、互いに積層される複数のケーシングと、
前記複数のケーシングに設けられた凸部と、
前記複数のケーシングに設けられ、隣り合う前記ケーシングの前記凸部と軸回りで係合する凹部と、
を備え、
前記複数のケーシングのうち、いずれかの隣り合う前記ケーシングに設けられる前記凸部及び前記凹部は、周方向の幅、軸方向の長さ、径方向の幅、外形状、周方向の位置及び数の少なくとも１つが異なる、多段ポンプ。
続きを表示（約 1,000 文字）【請求項２】
前記複数のケーシングは、異なる形状に形成され、
前記凸部及び前記凹部は、前記異なる形状の前記複数のケーシング毎に、それぞれ異なる形状又は数に形成される、請求項１に記載の多段ポンプ。
【請求項３】
前記複数のケーシングは、
積層することで周囲に上方から下方へ向かって流れる第１ケーシング流路を構成する複数の第１ポンプケーシングと、
前記複数の第１ポンプケーシングの上方に配置され、積層することで周囲に前記第１ポンプケーシングの二次側から上方に向かって流れる第２ケーシング流路を構成する、前記第１ポンプケーシングと異なる形状の複数の第２ポンプケーシングと、
最上段の前記第１ポンプケーシング及び前記第２ケーシング流路を連続する上昇流路、並びに、最下段の前記第２ポンプケーシング及び前記第１ケーシング流路を連続する下降流路を構成する、前記第１ポンプケーシング及び前記第２ポンプケーシングと異なる形状の中央ケーシングと、を有する請求項２に記載の多段ポンプ。
【請求項４】
前記第１ポンプケーシングは、第１内筒部、前記第１内筒部を覆う第１外筒部、並びに、前記第１内筒部及び前記第１外筒部を一体に連結する複数の第１リブを有し、前記第１内筒部の外周面の一部、前記第１外筒部の内周面の一部、及び、隣り合う二つの前記第１リブの周方向で対向する面により形成される開口により前記第１ケーシング流路を構成し、
前記第２ポンプケーシングは、第２内筒部、前記第２内筒部を覆う第２外筒部、並びに、前記第２内筒部及び前記第２外筒部を一体に連結する複数の第２リブを有し、前記第２内筒部の外周面の一部、前記第２外筒部の内周面の一部、及び、隣り合う二つの前記第２リブの周方向で対向する面により形成される開口により前記第２ケーシング流路を構成する、請求項３に記載の多段ポンプ。
【請求項５】
前記中央ケーシングは、
軸方向で中心を区画する板部を有する第３内筒部と、
前記第３内筒部を覆う第３外筒部と、
前記第３内筒部及び前記第３外筒部を一体に連続する複数の第３リブと、
前記板部及び複数の前記第３リブで区画され、上方側及び下方側の一方が開口し、他方が閉塞することで前記上昇流路、及び、前記下降流路を構成する複数の開口部と、
を備える請求項４に記載の多段ポンプ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複数のインペラ及びケーシングを有する多段ポンプに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
超高層ビルやタワーマンション等の給水等を行う給水装置として、多段ポンプを用いる技術が知られている（例えば、特許文献１参照）。多段ポンプは、複数段のポンプ部を有する。ポンプ部は、インペラ及びポンプケーシングにより形成される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－７４３５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した多段ポンプは、複数段のポンプ部を有するが、これら複数のポンプ部のケーシングに異形状や類似形状が含まれると、組み立ての順序や方向の間違いが生じ、設計意図と異なる組み立てとなり、組み立て不良となる恐れがある。このため、組み立て不良を防止すべく、組み立て性の向上が可能な多段ポンプが求められている。
【０００５】
そこで、本発明は、組み立てを容易にし、組み立て不良を防止できる多段ポンプを提供することを目的とする。
【課題を解決するための手段】
【０００６】
発明の一態様として、多段ポンプは、主軸と、前記主軸に設けられる複数のインペラと、前記インペラを収容するとともに、互いに積層される複数のケーシングと、前記複数のケーシングに設けられた凸部と、前記複数のケーシングに設けられ、隣り合う前記ケーシングの前記凸部と軸回りで係合する凹部と、を備え、前記複数のケーシングのうち、いずれかの隣り合う前記ケーシングに設けられる前記凸部及び前記凹部は、周方向の幅、軸方向の長さ、径方向の幅、外形状、周方向の位置及び数の少なくとも１つが異なる。
【発明の効果】
【０００７】
本発明によれば、組み立てを容易にし、組み立て不良を防止できる多段ポンプを提供することができる。
【図面の簡単な説明】
【０００８】

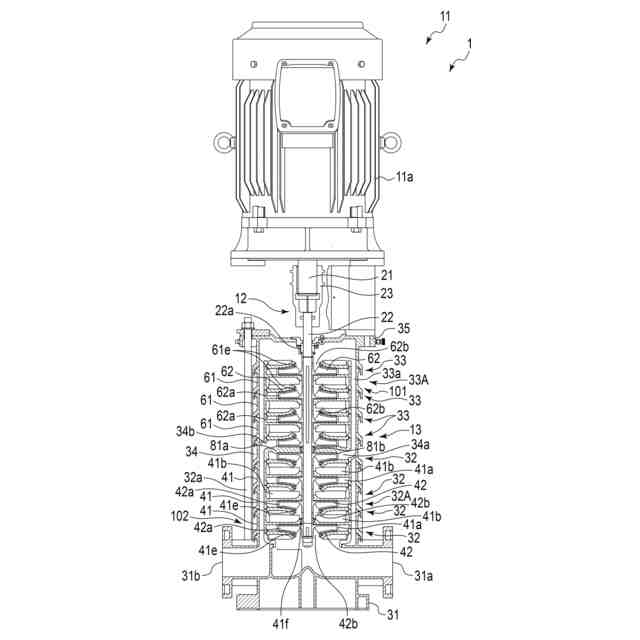

本発明の一実施形態に係る多段ポンプの構成を一部断面で示す概略図。

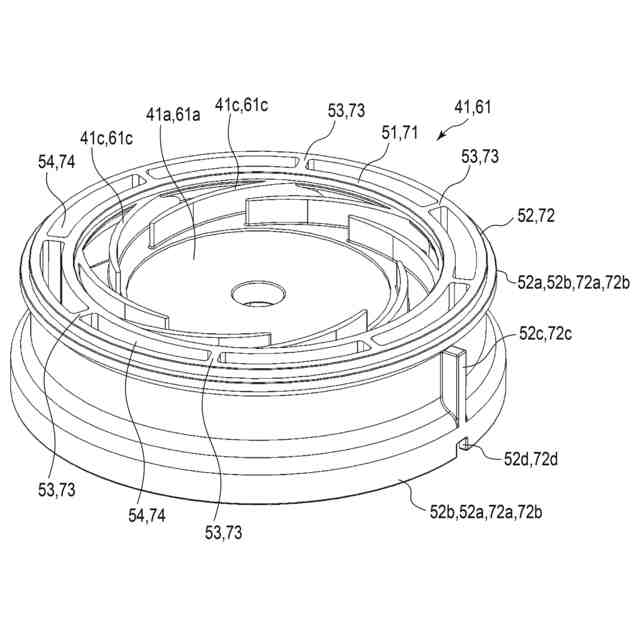

同多段ポンプに用いられる第１ポンプケーシング及び第２ポンプケーシングの構成を示す斜視図。

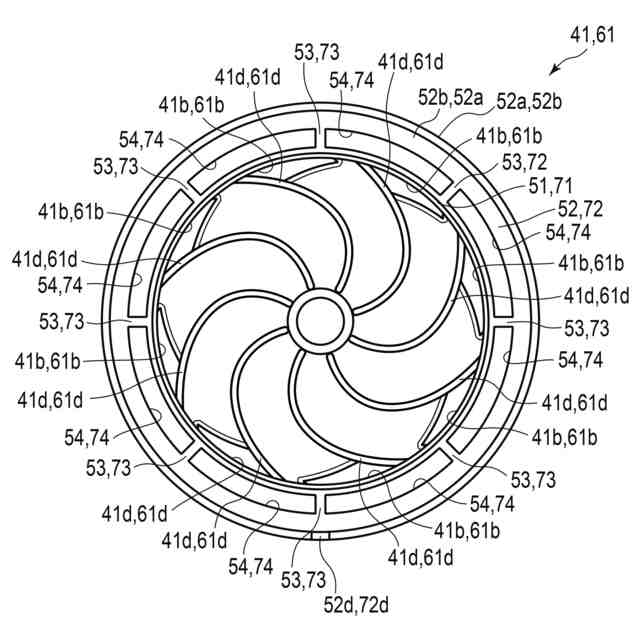

同多段ポンプに用いられる第１ポンプケーシング及び第２ポンプケーシングの流体の流れ方向で一次側の構成を示す平面図。

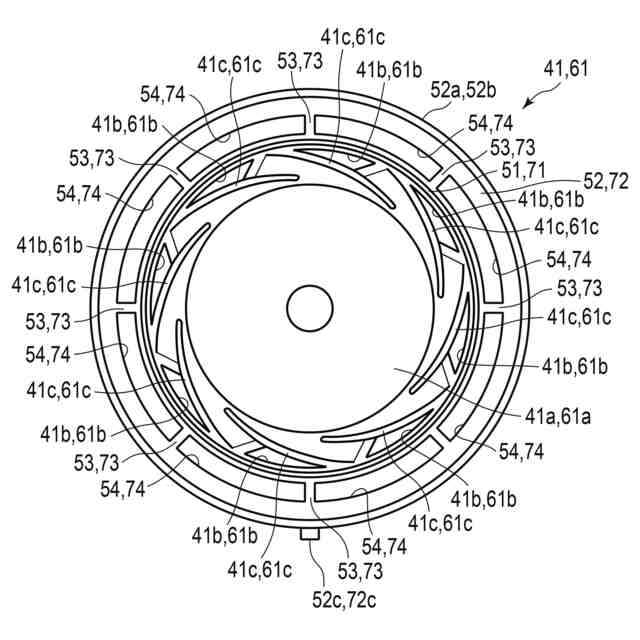

同多段ポンプに用いられる第１ポンプケーシング及び第２ポンプケーシングの流体の流れ方向で二次側の構成を示す平面図。

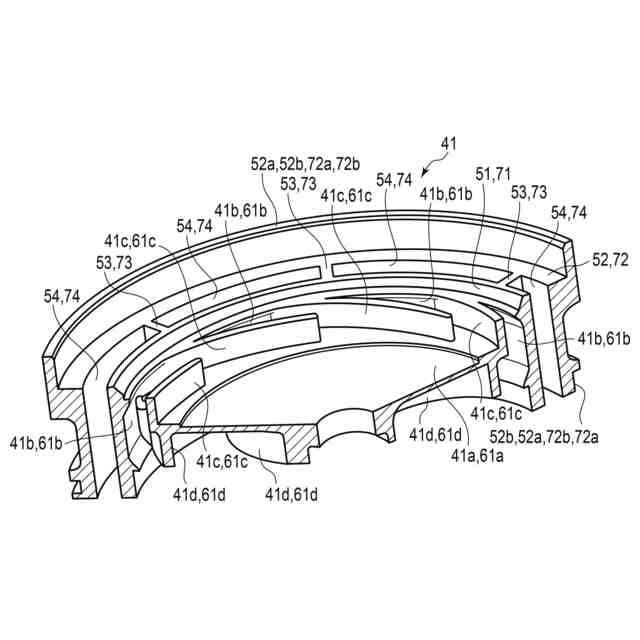

同第１ポンプケーシング及び第２ポンプケーシングの構成を一部断面で示す斜視図。

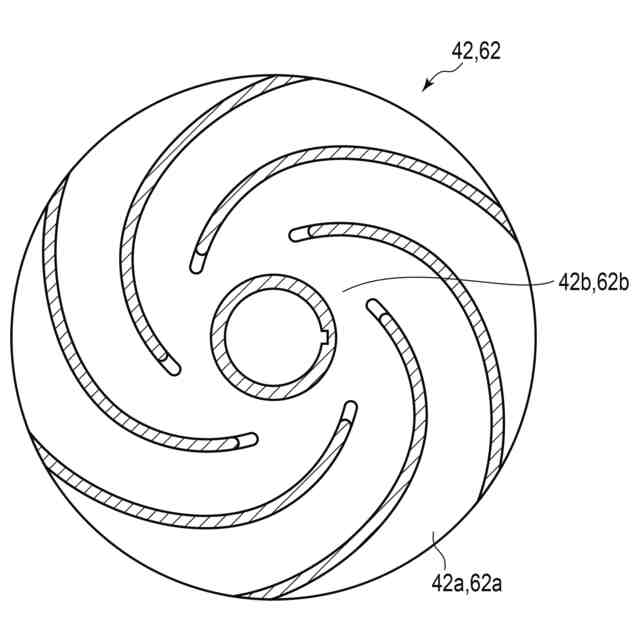

同多段ポンプに用いられる第１インペラ及び第２インペラの構成を示す断面図。

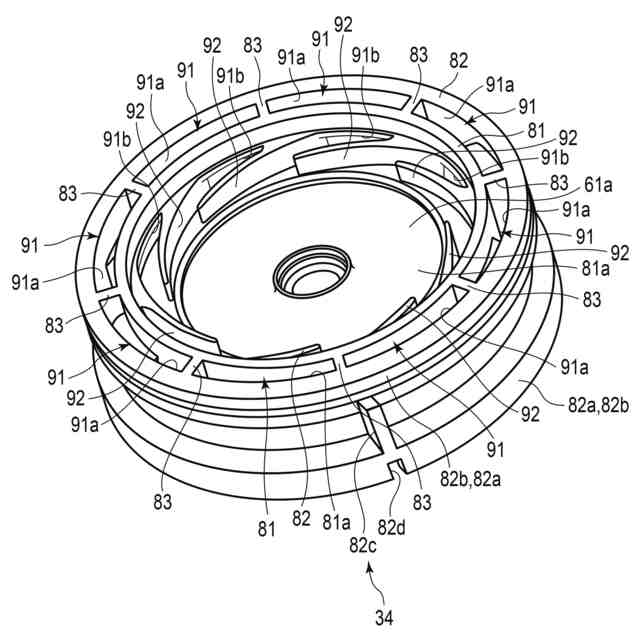

同多段ポンプに用いられる中央ケーシングの構成を示す斜視図。

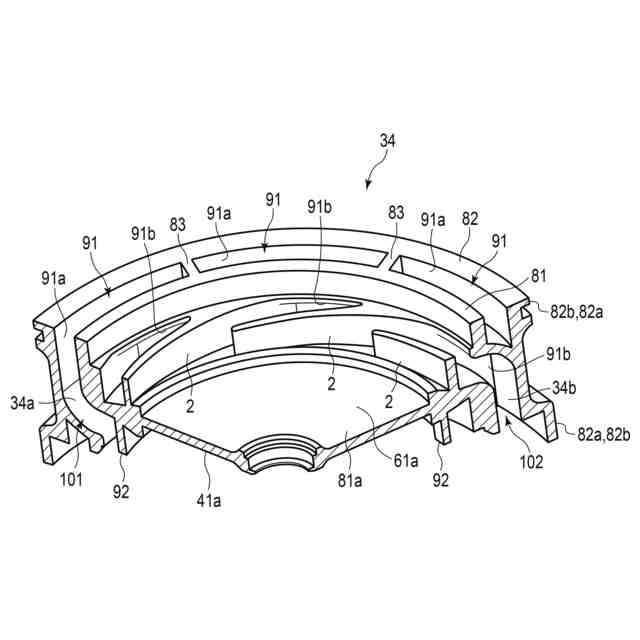

同中央ケーシングの構成を一部断面で示す斜視図。

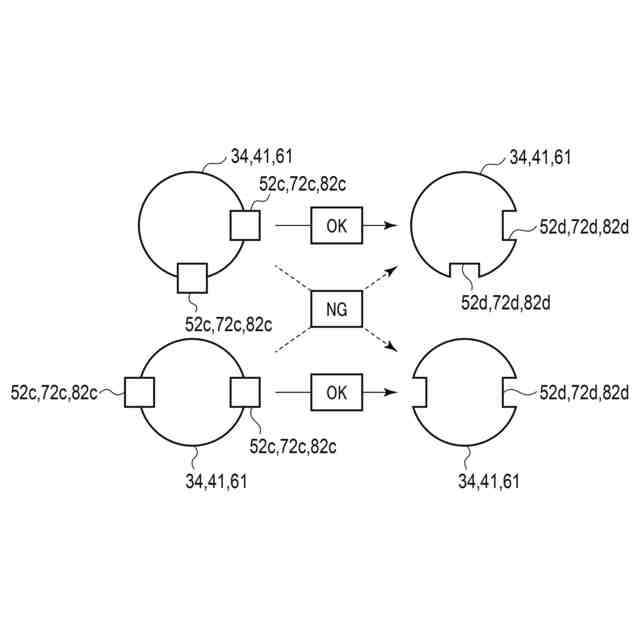

同多段ポンプの各ケーシングに用いられる凸部及び凹部の関係の一例を示す説明図。
同多段ポンプの各ケーシングに用いられる凸部及び凹部の関係の一例を示す説明図。
他の実施形態に係る多段ポンプの構成を一部断面で示す側面図。
同多段ポンプのポンプケーシングの構成を一部断面で示す説明図。
【発明を実施するための形態】
【０００９】
以下、本発明の第１の実施形態に係る多段ポンプ１の構成を、図１乃至図１２を用いて説明する。
【００１０】
図１は、本発明の一実施形態に係る多段ポンプ１の構成を一部側面視で示す断面図である。図２は、多段ポンプ１に用いられる第１ポンプケーシング４１及び第２ポンプケーシング６１の構成を示す斜視図、図３及び図４は、多段ポンプ１に用いられる第１ポンプケーシング４１及び第２ポンプケーシング６１の流体の流れ方向で一次側及び二次側の構成をそれぞれ示す平面図である。図５は、第１ポンプケーシング４１及び第２ポンプケーシング６１の構成を一部断面で示す斜視図である。図６は、多段ポンプ１に用いられる第１インペラ４２及び第２インペラ６２の構成を示す断面図である。図７は、多段ポンプ１に用いられる中央ケーシング３４の構成を示す斜視図、図８は、中央ケーシング３４の構成を一部断面で示す斜視図である。図９及び図１０は、各ケーシング４１、３４、６１に設けられた凸部５２ｃ、７２ｃ、８２ｃ及び凹部５２ｄ、７２ｄ、８２ｄの関係の一例をそれぞれ示す説明図である。
（【００１１】以降は省略されています）
