特許ウォッチ

公開番号2025034389
公報種別公開特許公報(A)
公開日2025-03-13
出願番号2023140738
出願日2023-08-31
発明の名称ポリアミドの分離回収方法、及び、フィルムの製造方法
出願人グンゼ株式会社
代理人個人,個人
主分類C08J 11/08 20060101AFI20250306BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】エチレン-ビニルアルコール共重合体及びポリアミドを含む複合材料から比較的短時間でポリアミドを分離回収可能なポリアミドの分離回収方法、及び、フィルムの製造方法を提供する。
【解決手段】ポリアミドの分離回収方法は、エチレン-ビニルアルコール共重合体及びポリアミドを含む複合材料を準備することと、アルコール系溶媒と水とを含む混合液に複合材料を加えることと、複合材料に含まれるエチレン-ビニルアルコール共重合体を混合液に溶解させることによって溶液を生成することと、溶液を濾過することによって溶液を濾物と濾液とに分離することとを含む。混合液におけるアルコール系溶媒と水との混合比は、0.25より大きく、6.00より小さい。混合比は、混合液に含まれる水の重量を混合液に含まれるアルコール系溶媒の重量で除することによって算出される。
【選択図】図3

特許請求の範囲【請求項１】
エチレン－ビニルアルコール共重合体及びポリアミドを含む複合材料を準備することと、
アルコール系溶媒と水とを含む混合液に前記複合材料を加えることと、
前記複合材料に含まれる前記エチレン－ビニルアルコール共重合体を前記混合液に溶解させることによって溶液を生成することと、
前記溶液を濾過することによって前記溶液を濾物と濾液とに分離することとを含み、
前記混合液における前記アルコール系溶媒と前記水との混合比が、０．２５より大きく、６．００より小さく、
前記混合比が、前記混合液に含まれる前記水の重量を前記混合液に含まれる前記アルコール系溶媒の重量で除することによって算出される、ポリアミドの分離回収方法。
続きを表示（約 360 文字）【請求項２】
前記複合材料に含まれる前記エチレン－ビニルアルコール共重合体を前記混合液に溶解させる時の前記混合液の温度が１００℃未満である、請求項１に記載のポリアミドの分離回収方法。
【請求項３】
前記アルコール系溶媒の沸点と前記水の沸点との差が３０℃以下である、請求項１又は請求項２に記載のポリアミドの分離回収方法。
【請求項４】
前記アルコール系溶媒がｎ－プロピルアルコールである、請求項１又は請求項２に記載のポリアミドの分離回収方法。
【請求項５】
請求項１又は請求項２に記載のポリアミドの分離回収方法の使用を経て前記ポリアミドを含む組成物を回収することと、
回収された前記組成物を用いることによってフィルムを製造することとを含む、フィルムの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリアミドの分離回収方法、及び、フィルムの製造方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特開２０２１－１４６５０７号公報（特許文献１）は、比重差を用いた物質の分離方法を開示する。この分離方法においては、エチレン－ビニルアルコール共重合体又はポリアミドとポリエステル又は塩素系樹脂との比重差を用いることによって、エチレン－ビニルアルコール共重合体又はポリアミドとポリエステル又は塩素系樹脂との比重分離が行なわれる（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１４６５０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
エチレン－ビニルアルコール共重合体のエチレン含有率、及び、ポリアミドの種類次第では、エチレン－ビニルアルコール共重合体の比重とポリアミドの比重とが同程度となり得る。したがって、上記特許文献１に開示されている分離方法によっては、エチレン－ビニルアルコール共重合体及びポリアミドを含む複合材料からポリアミドを分離回収できない場合がある。また、複合材料からポリアミドを分離回収するのに要する時間は短い方が好ましい。
【０００５】
本発明は、このような問題を解決するためになされたものであって、その目的は、エチレン－ビニルアルコール共重合体及びポリアミドを含む複合材料から比較的短時間でポリアミドを分離回収可能なポリアミドの分離回収方法、及び、フィルムの製造方法を提供することである。
【課題を解決するための手段】
【０００６】
本発明のある局面に従うポリアミドの分離回収方法は、エチレン－ビニルアルコール共重合体及びポリアミドを含む複合材料を準備することと、アルコール系溶媒と水とを含む混合液に複合材料を加えることと、複合材料に含まれるエチレン－ビニルアルコール共重合体を混合液に溶解させることによって溶液を生成することと、溶液を濾過することによって溶液を濾物と濾液とに分離することとを含む。混合液におけるアルコール系溶媒と水との混合比は、０．２５より大きく、６．００より小さい。混合比は、混合液に含まれる水の重量を混合液に含まれるアルコール系溶媒の重量で除することによって算出される。
【０００７】
本発明者（ら）は、混合液におけるアルコール系溶媒と水との混合比が０．２５より大きく、６．００より小さい場合に、エチレン－ビニルアルコール共重合体の溶解が比較的速く進行することを見出した。本発明に従うポリアミドの分離回収方法によれば、混合液におけるアルコール系溶媒と水との混合比が０．２５より大きく、６．００より小さいため、複合材料に含まれるエチレン－ビニルアルコール共重合体を比較的短時間で溶解することができる。その結果、このポリアミドの分離回収方法によれば、複合材料に含まれるポリアミドを比較的短時間で回収することができる。
【０００８】
上記ポリアミドの分離回収方法において、複合材料に含まれるエチレン－ビニルアルコール共重合体を混合液に溶解させる時の混合液の温度は、１００℃未満であってもよい。
【０００９】
１００℃以上の混合液に浸漬されると、ポリアミドの劣化が顕著となる。このポリアミドの分離回収方法によれば、複合材料に含まれるエチレン－ビニルアルコール共重合体を混合液に溶解させる時の混合液の温度が１００℃未満であるため、エチレン－ビニルアルコール共重合体の溶解時におけるポリアミドの劣化を比較的抑制することができる。
【００１０】
上記ポリアミドの分離回収方法において、アルコール系溶媒の沸点と水の沸点との差は、３０℃以下であってもよい。

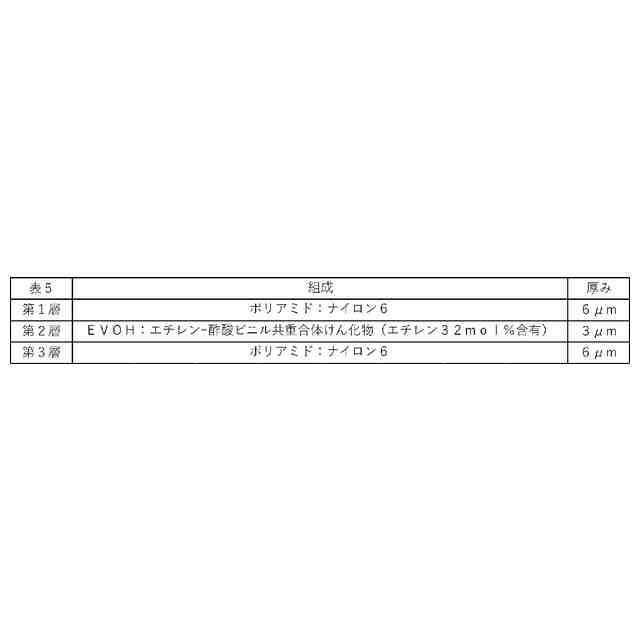

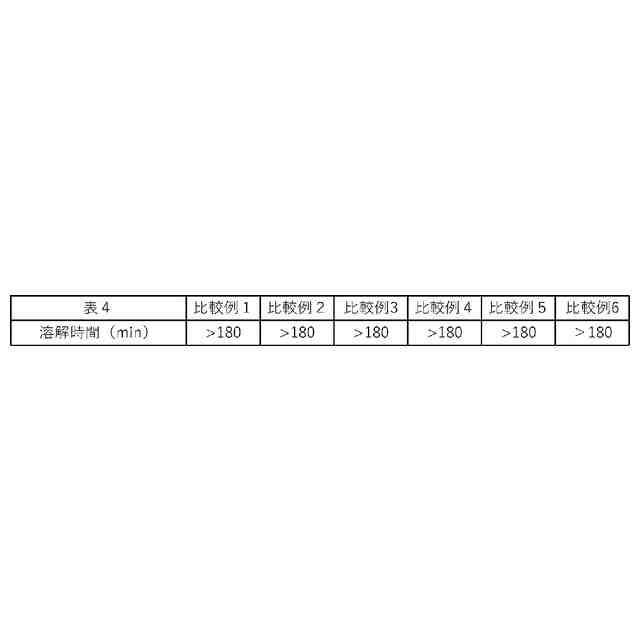

（【００１１】以降は省略されています）

関連特許
