公開番号2025034331
公報種別公開特許公報(A)
公開日2025-03-13
出願番号2023140645
出願日2023-08-31
発明の名称シャワーヘッド用ジョイントユニット
出願人株式会社 MTG
代理人弁理士法人アルファ国際特許事務所
主分類A47K 3/28 20060101AFI20250306BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】第1のジョイント部材と第2のジョイント部材との連結を簡単に解除する。
【解決手段】シャワーヘッド用ジョイントユニットは、第1の流路を有する第1のジョイント部材と、第2の流路を有する第2のジョイント部材と、を備える。第1のジョイント部材は、シャワーヘッドとシャワーホースとの一方が接続される第1の接続部分と筒状部分とを有する。第2のジョイント部材は、シャワーヘッドとシャワーホースとの他方が接続される第2の接続部分を有し、挿入孔が形成されている。第2のジョイント部材は、第2のジョイント部材の中心軸に向かう内向き方向に変位可能に設けられたボタンと、そのボタンの内向き方向への変位に応じて、挿入孔に挿入された筒状部分をロックするロック状態から、筒状部分のロックを解除するアンロック状態に変位するロック機構とを有する。

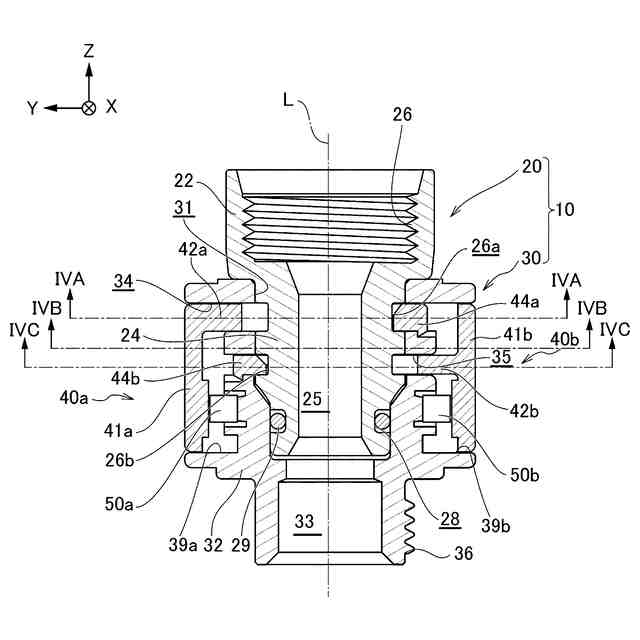

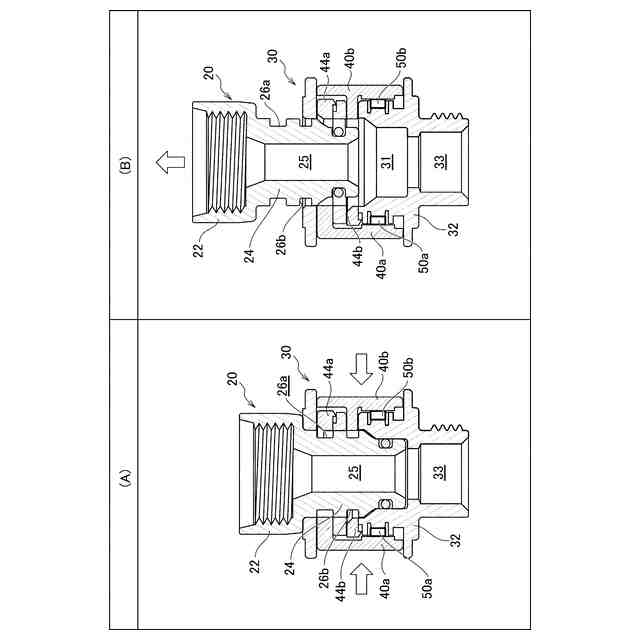

【選択図】図5
特許請求の範囲【請求項１】
第１の流路を有する第１のジョイント部材と、第２の流路を有する第２のジョイント部材と、を備え、前記第１の流路と前記第２の流路とが連通するように前記第１のジョイント部材と前記第２のジョイント部材とが着脱可能に連結される、シャワーヘッド用ジョイントユニットであって、
前記第１のジョイント部材は、前記第１の流路の一端側に設けられ、シャワーヘッドとシャワーホースとの一方が接続される第１の接続部分と、前記第１の流路の他端側から突出した、前記第１の流路に連通する筒状部分と、を有し、
前記第２のジョイント部材は、前記第２の流路の一端側に設けられ、前記シャワーヘッドと前記シャワーホースとの他方が接続される第２の接続部分を有し、前記第２の流路の他端側には、前記第２の流路に連通し、前記第１のジョイント部材の前記筒状部分が挿入される挿入孔が形成されており、
前記第２のジョイント部材は、さらに、
前記第２のジョイント部材の外周面に設けられ、前記第２のジョイント部材の中心軸に向かう内向き方向に変位可能に設けられた１つまたは複数のボタンと、
前記１つまたは複数のボタンの前記内向き方向への変位に応じて、前記挿入孔に挿入された前記筒状部分をロックするロック状態から、前記筒状部分のロックを解除するアンロック状態に変位するロック機構と、を有する、シャワーヘッド用ジョイントユニット。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載のシャワーヘッド用ジョイントユニットであって、
前記筒状部分の外周面には、凹部が形成されており、
前記ロック機構は、前記第２のジョイント部材のうち、前記挿入孔を形成する内周壁側に配置される１または複数の凸部を有し、前記１または複数の凸部が、前記挿入孔に挿入された前記筒状部分の前記凹部に進出したロック位置から、前記凹部から退避したアンロック位置に変位するよう構成されている、シャワーヘッド用ジョイントユニット。
【請求項３】
請求項２に記載のシャワーヘッド用ジョイントユニットであって、
前記１または複数のボタンは、第１のボタンと第２のボタンとを含み、
前記１または複数の凸部は、前記第１のボタンの変位に応じて前記ロック位置から前記アンロック位置に変位する第１の凸部と、前記第２のボタンの変位に応じて前記ロック位置から前記アンロック位置に変位する第２の凸部とを含む、シャワーヘッド用ジョイントユニット。
【請求項４】
請求項３に記載のシャワーヘッド用ジョイントユニットであって、
前記第１のボタンと前記第２のボタンとは、前記第２のジョイント部材の前記中心軸を介して対向する位置に配置されている、シャワーヘッド用ジョイントユニット。
【請求項５】
請求項４に記載のシャワーヘッド用ジョイントユニットであって、
前記第１の凸部は、前記第２のボタンよりも内側であって、かつ、前記第２のジョイント部材の前記中心軸を介して、前記第１のボタンに対向する位置に配置され、
前記第２の凸部は、前記第１のボタンよりも内側であって、かつ、前記第２のジョイント部材の前記中心軸を介して、前記第２のボタンに対向する位置に配置されている、シャワーヘッド用ジョイントユニット。
【請求項６】
請求項３から請求項５までのいずれか一項に記載のシャワーヘッド用ジョイントユニットであって、
前記第１の凸部は、前記第２の凸部よりも前記挿入孔の開口側に位置しており、
前記筒状部分の前記凹部は、前記第１の凸部が進出する第１の凹部と、前記第２の凸部が進出する第２の凹部とを含み、
前記第２のジョイント部材は、前記挿入孔への前記筒状部分の挿入過程において、前記第２の凸部が前記第２の凹部に進出可能な位置に到達するまで、前記第１の凸部が前記第１の凹部に進出することを規制する規制部を備える、シャワーヘッド用ジョイントユニット。
【請求項７】
請求項２から請求項５までのいずれか一項に記載のシャワーヘッド用ジョイントユニットであって、
前記１つまたは複数のボタンと前記１または複数の凸部とは、一体に形成されている、シャワーヘッド用ジョイントユニット。
【請求項８】
請求項２から請求項５までのいずれか一項に記載のシャワーヘッド用ジョイントユニットであって、
前記１または複数の凸部のうち、前記凹部に進出する部分の前記中心軸方向視での形状は、円弧状である、シャワーヘッド用ジョイントユニット。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示される技術は、シャワーヘッド用ジョイントユニットに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
シャワーヘッド用ジョイントユニットは、シャワーヘッドと、水供給源（例えば給湯器など）に接続されたシャワーホースとを着脱可能に連結するためのユニットである。シャワーヘッド用ジョイントユニットは、例えば、互いに異なるタイプの複数のシャワーヘッドを、シャワーホースに対して選択的に連結して使用する場合に有用である。
【０００３】
従来のシャワーヘッド用ジョイントユニットは、シャワーヘッドが接続されるニップルと、シャワーホースが接続されるホース接続部材とを備えている。ホース接続部材には、ニップルが挿入される挿入孔が形成されるとともに、突起とスライダーとが設けられている。突起は、挿入孔に挿入されたニップルに形成された凹部に進出するロック位置と、凹部から退避したアンロック位置とに変位可能にホース接続部材に設けられている。スライダーは、ホース接続部材に対して、ホース接続部材の軸方向に沿ってスライド可能に設けられている。スライダーをホース接続部材に対してスライドさせると、突起がロック位置からアンロック位置に変位することにより、ニップルとホース接続部材との連結が解除される（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３－２４８３５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、シャワーヘッド用ジョイントユニットは、例えば浴室など湿度が高い場所で使用されることが多い。このため、従来のシャワーヘッド用ジョイントユニットでは、スライダーを操作する際、スライダーに付着した水滴等によって滑りやすく、操作がしづらい。また、従来のシャワーヘッド用ジョイントユニットでは、一方の手でシャワーヘッド等を保持しつつ、他方の手でスライダーの操作を行う必要があり、一方のジョイント部材（例えばニップル）と他方のジョイント部材（例えばホース接続部材）との連結を解除する操作を片手で行うことが難しい。
【０００６】
本明細書では、上述した課題の少なくとも１つを解決することが可能な技術を開示する。
【課題を解決するための手段】
【０００７】
本明細書に開示される技術は、例えば、以下の形態として実現することが可能である。
【０００８】
（１）本明細書に開示されるシャワーヘッド用ジョイントユニットは、第１の流路を有する第１のジョイント部材と、第２の流路を有する第２のジョイント部材と、を備え、前記第１の流路と前記第２の流路とが連通するように前記第１のジョイント部材と前記第２のジョイント部材とが着脱可能に連結される、シャワーヘッド用ジョイントユニットであって、前記第１のジョイント部材は、前記第１の流路の一端側に設けられ、シャワーヘッドとシャワーホースとの一方が接続される第１の接続部分と、前記第１の流路の他端側から突出した、前記第１の流路に連通する筒状部分と、を有し、前記第２のジョイント部材は、前記第２の流路の一端側に設けられ、前記シャワーヘッドと前記シャワーホースとの他方が接続される第２の接続部分を有し、前記第２の流路の他端側には、前記第２の流路に連通し、前記第１のジョイント部材の前記筒状部分が挿入される挿入孔が形成されており、前記第２のジョイント部材は、さらに、前記第２のジョイント部材の外周面に設けられ、前記第２のジョイント部材の中心軸に向かう内向き方向に変位可能に設けられた１つまたは複数のボタンと、前記１つまたは複数のボタンの前記内向き方向への変位に応じて、前記挿入孔に挿入された前記筒状部分をロックするロック状態から、前記筒状部分のロックを解除するアンロック状態に変位するロック機構と、を有する。
【０００９】
本シャワーヘッド用ジョイントユニットによれば、第２のジョイント部材に設けられたボタンを内向き方向に変位させることで、第１のジョイント部材と第２のジョイント部材との連結を簡単に解除することができる。
【００１０】
（２）上記シャワーヘッド用ジョイントユニットにおいて、前記筒状部分の外周面には、凹部が形成されており、前記ロック機構は、前記第２のジョイント部材のうち、前記挿入孔を形成する内周壁側に配置される１または複数の凸部を有し、前記１または複数の凸部が、前記挿入孔に挿入された前記筒状部分の前記凹部に進出したロック位置から、前記凹部から退避したアンロック位置に変位するよう構成されている構成としてもよい。本シャワーヘッド用ジョイントユニットによれば、第２のジョイント部材に設けられたボタンを内向き方向に変位させることで、凸部と凹部との係合が解除され、第１のジョイント部材と第２のジョイント部材との連結を簡単に解除することができる。
（【００１１】以降は省略されています）
