公開番号2025030973
公報種別公開特許公報(A)
公開日2025-03-07
出願番号2023136883
出願日2023-08-25
発明の名称積層鉄心の製造装置
出願人株式会社エフ・シー・シー
代理人個人,個人
主分類B21D 28/02 20060101AFI20250228BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】金属板を打ち抜いて鉄心部材を形成するときに適切な背圧を付与すると共に、載置台に載置された鉄心部材の突き上げを抑制すること。

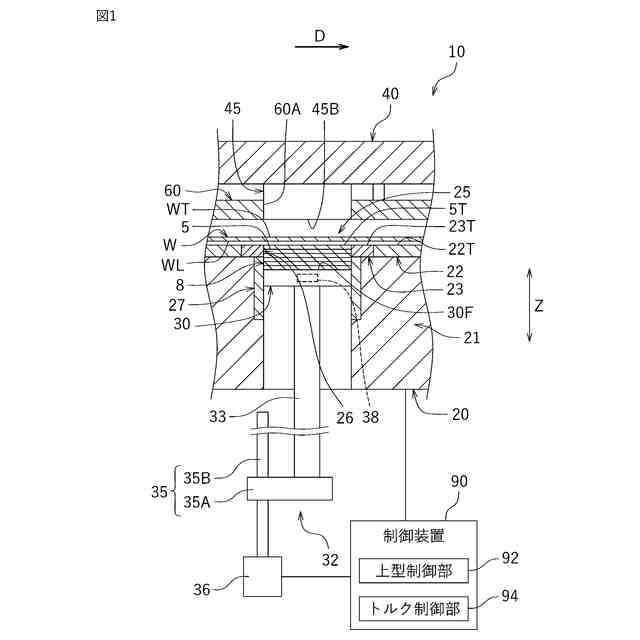

【解決手段】製造装置10は、下型20と、金属板Wを打ち抜いて鉄心部材5を形成する外形打ち抜き用パンチ45を有する上型40と、鉄心部材5が順次載置される載置台30を昇降可能に支持する支持部材32と、載置台30を昇降させる昇降用モータ36と、昇降用モータ36を制御する制御装置90と、を備え、制御装置90は、金属板Wを打ち抜かないときには昇降用モータ36の出力トルクを第1の出力トルクに設定し、かつ、金属板Wを打ち抜いて鉄心部材5を形成するときには昇降用モータ36の出力トルクを第1の出力トルクよりも高い第2の出力トルクに設定し、かつ、第1の出力トルクと第2の出力トルクとの差を変更可能に構成されたトルク制御部94を備えている。
【選択図】図1
特許請求の範囲【請求項１】
複数の鉄心部材が積層されて相互に結合された積層鉄心の製造装置であって、
ダイ穴が形成されたダイを有する下型と、
前記ダイ穴に対応するパンチであって、帯状の金属板を打ち抜いて前記鉄心部材を形成するパンチを有する上型と、
昇降可能に設けられ、かつ、形成された前記鉄心部材が順次載置される載置台と、
前記載置台を昇降可能に支持する支持部材と、
前記支持部材を介して前記載置台を昇降させる昇降用モータと、
前記上型および前記昇降用モータを制御する制御装置と、を備え、
前記制御装置は、
前記パンチによって前記金属板を打ち抜かないときには前記載置台による前記鉄心部材の突き上げを抑制するように前記昇降用モータの出力トルクを第１の出力トルクに設定し、かつ、前記パンチによって前記金属板を打ち抜いて前記鉄心部材を形成するときには前記載置台によって前記鉄心部材に背圧を付与するように前記昇降用モータの前記出力トルクを前記第１の出力トルクよりも高い第２の出力トルクに設定し、かつ、前記第１の出力トルクと前記第２の出力トルクとの差を変更可能に構成されたトルク制御部を備えている、製造装置。
続きを表示（約 1,000 文字）【請求項２】
前記第２の出力トルクの変更量は、前記第１の出力トルクの変更量よりも大きい、請求項１に記載の製造装置。
【請求項３】
前記トルク制御部は、前記第２の出力トルクを変更可能に構成され、かつ、前記第１の出力トルクを一定に保持可能に構成されている、請求項１に記載の製造装置。
【請求項４】
前記トルク制御部は、前記金属板を打ち抜いて前記鉄心部材を形成するときの前記パンチから前記載置台に加わる荷重に応じて前記第２の出力トルクを変更可能に構成されている、請求項１に記載の製造装置。
【請求項５】
前記トルク制御部は、前記金属板を打ち抜いて前記鉄心部材を形成するときの前記パンチから前記載置台に加わる荷重が大きいほど、前記第２の出力トルクを高くするように構成されている、請求項４に記載の製造装置。
【請求項６】
前記金属板を打ち抜いて前記鉄心部材を形成するときの前記パンチから前記載置台に加わる荷重を検出するセンサを備え、
前記トルク制御部は、前記センサによって検出された前記荷重に基づいて前記第２の出力トルクを変更するように構成されている、請求項４に記載の製造装置。
【請求項７】
前記トルク制御部は、前記パンチの下面が前記金属板の上面に接触する前に、前記センサによって検出された前記荷重に基づいて前記第２の出力トルクを変更するように構成されている、請求項６に記載の製造装置。
【請求項８】
前記トルク制御部は、前記パンチによって前記金属板を打ち抜いている途中に、前記センサによって検出された前記荷重に基づいて前記第２の出力トルクを変更するように構成されている、請求項６に記載の製造装置。
【請求項９】

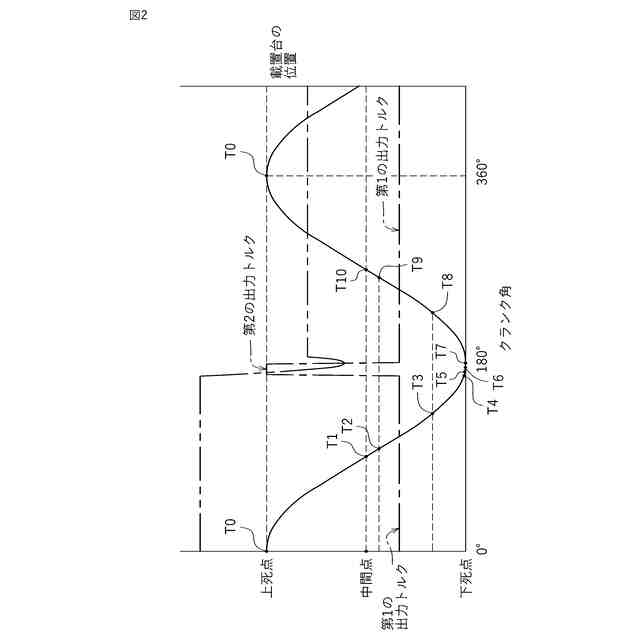

前記トルク制御部は、前記パンチの下面が上死点と下死点との中間点を通過してから前記下死点に到達するまでの間に、前記昇降用モータの前記出力トルクを前記第１の出力トルクから前記第２の出力トルクに変更するように構成されている、請求項１に記載の製造装置。
【請求項１０】
前記トルク制御部は、前記パンチの前記下面が前記中間点を通過してから前記金属板の上面に接触するまでの間に、前記昇降用モータの前記出力トルクを前記第１の出力トルクから前記第２の出力トルクに変更する、請求項９に記載の製造装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、積層鉄心の製造装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
モータ等に用いられる積層鉄心は、帯状の金属板（例えば帯状の鋼板）を所定の形状に打ち抜いて鉄心部材（コア）を形成し、形成された鉄心部材を積層して一体化することによって形成されている。例えば、かしめ、溶接、または、接着等によって、鉄心部材を積層して一体化することによって積層鉄心が形成されている。例えば、特許文献１には、接着剤を用いて複数の鉄心部材を積層し、相互に接着された積層鉄心を製造する製造装置が開示されている。
【０００３】
また、特許文献１の製造装置は、鉄心部材が順次載置される受け台と、受け台の昇降動作を行う昇降用モータと、昇降用モータの回転動作を制御する制御装置と、を備えている。そして、積層鉄心の積層をより効果的に実施するために、鉄心部材の打ち抜き時には、昇降用モータのトルク制限値を「高」に設定し、積層鉄心が順次積層される受け台によって上向きの圧力（背圧）を付与するとともに、鉄心部材の非打ち抜き時には、受け台によって鉄心部材が突き上げられてしまうことを抑制するために、昇降用モータのトルク制限値を「低」に設定している。
【先行技術文献】
【特許文献】
【０００４】
特許第５８５９７１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、昇降用モータの出力トルクの設定が適切でない場合には、十分な背圧を付与することができないことによって鉄心部材の打ち抜きや鉄心部材の積層が適切に行われなかったり、受け台によって鉄心部材が突き上げられたりする虞がある。
【０００６】
本発明はかかる点に鑑みてなされたものであり、その目的は、金属板を打ち抜いて鉄心部材を形成するときに適切な背圧を付与すると共に、載置台に載置された鉄心部材の突き上げを抑制することができる積層鉄心の製造装置を提供することである。
【課題を解決するための手段】
【０００７】
本発明に係る積層鉄心の製造装置は、複数の鉄心部材が積層されて相互に
結合
された積層鉄心の製造装置であって、ダイ穴が形成されたダイを有する下型と、前記ダイ穴に対応するパンチであって、帯状の金属板を打ち抜いて前記鉄心部材を形成するパンチを有する上型と、昇降可能に設けられ、かつ、形成された前記鉄心部材が順次載置される載置台と、前記載置台を昇降可能に支持する支持部材と、前記支持部材を介して前記載置台を昇降させる昇降用モータと、前記上型および前記昇降用モータを制御する制御装置と、を備え、前記制御装置は、前記パンチによって前記金属板を打ち抜かないときには前記載置台による前記鉄心部材の突き上げを抑制するように前記昇降用モータの出力トルクを第１の出力トルクに設定し、かつ、前記パンチによって前記金属板を打ち抜いて前記鉄心部材を形成するときには前記載置台によって前記鉄心部材に背圧を付与するように前記昇降用モータの前記出力トルクを前記第１の出力トルクよりも高い第２の出力トルクに設定し、かつ、前記第１の出力トルクと前記第２の出力トルクとの差を変更可能に構成されたトルク制御部を備えている。
【０００８】
本発明に係る積層鉄心の製造装置によると、トルク制御部は、第１の出力トルクと第２の出力トルクとの差を変更可能に構成されている。上記態様によれば、金属板および形成される鉄心部材に応じて、第１の出力トルクおよび第２の出力トルクを適切に設定することができる。このため、載置台に載置された鉄心部材の突き上げの発生を抑制しつつ、金属板を打ち抜いて鉄心部材を形成するときに適切な背圧を付与することができる。
【０００９】
また、本発明に係る他の積層鉄心の製造装置は、複数の鉄心部材が積層されて相互に
結合
された積層鉄心の製造装置であって、ダイ穴が形成されたダイを有する下型と、前記ダイ穴に対応するパンチであって、帯状の金属板を打ち抜いて前記鉄心部材を形成するパンチを有する上型と、昇降可能に設けられ、かつ、形成された前記鉄心部材が順次載置される載置台と、前記載置台を昇降可能に支持する支持部材と、前記支持部材を介して前記載置台を昇降させる昇降用モータと、前記上型および前記昇降用モータを制御する制御装置と、を備え、前記制御装置は、前記パンチによって前記金属板を打ち抜かないときには前記載置台による前記鉄心部材の突き上げを抑制するように前記昇降用モータの出力トルクを第１の出力トルクに設定し、かつ、前記パンチによって前記金属板を打ち抜いて前記鉄心部材を形成するときには前記載置台によって前記鉄心部材に背圧を付与するように前記昇降用モータの前記出力トルクを前記第１の出力トルクよりも高い第２の出力トルクに設定し、かつ、前記第１の出力トルクを変更可能に構成されたトルク制御部を備えている。
【００１０】
本発明に係る他の積層鉄心の製造装置によると、トルク制御部は、第１の出力トルクを変更可能に構成されている。上記態様によれば、金属板および形成される鉄心部材に応じて、第１の出力トルクを適切に設定することができる。このため、載置台に載置された鉄心部材の突き上げの発生をより確実に抑制することができる。また、第２の出力トルクを適宜設定することによって、金属板を打ち抜いて鉄心部材を形成するときに適切な背圧を付与することができる。
【発明の効果】
（【００１１】以降は省略されています）
