公開番号2025030520
公報種別公開特許公報(A)
公開日2025-03-07
出願番号2023135883
出願日2023-08-23
発明の名称孔形成用型枠
出願人三井住友建設株式会社,普代産業株式会社
代理人弁理士法人大島特許事務所
主分類B28B 7/28 20060101AFI20250228BHJP(セメント,粘土,または石材の加工)
要約【課題】軸方向に沿う凹凸を有する孔をコンクリート成形体に形成できる、組み立てが容易な孔形成用型枠を提供する。

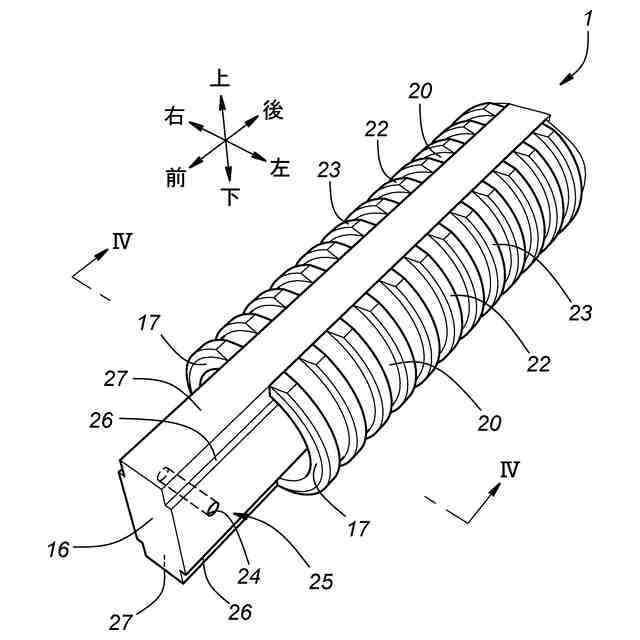

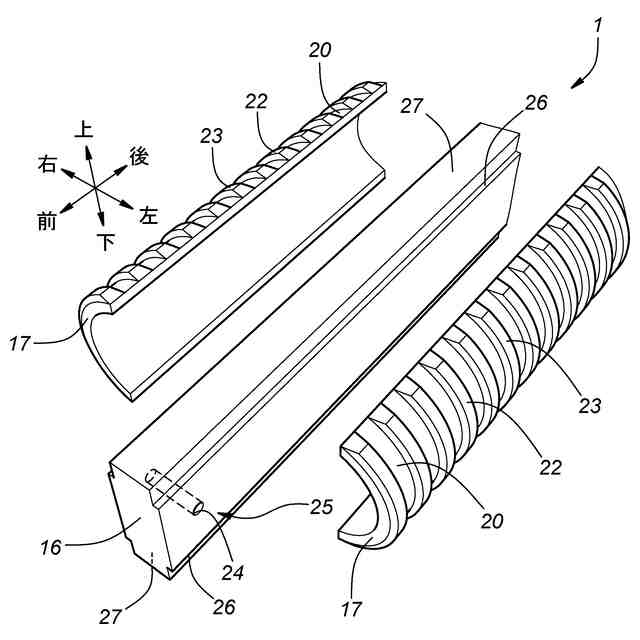

【解決手段】軸方向に沿う凹凸を周方向の少なくとも一部に有する孔3をコンクリート成形体2に形成するための孔形成用型枠1は、軸方向に沿って延在する芯体16と、軸方向に沿って延在し、芯体を挟持するように軸方向に直交する所定の第1方向に離間して配置される複数の分割枠体17とを備える。複数の分割枠体のそれぞれは、孔の内周面のうち凹凸を含む第1部分を形成する第1外周面20と、第1外周面から外方に突出して凹凸を形成する複数の凸部22とを有する。芯体は分割枠体に対して軸方向に移動可能である。
【選択図】図2
特許請求の範囲【請求項１】
軸方向に沿う凹凸を周方向の少なくとも一部に有する孔をコンクリート成形体に形成するための孔形成用型枠であって、
前記軸方向に沿って延在する芯体と、
前記軸方向に沿って延在し、前記芯体を挟持するように前記軸方向に直交する所定の第１方向に離間して配置される複数の分割枠体とを備え、
複数の前記分割枠体のそれぞれは、前記孔の内周面のうち前記凹凸を含む第１部分を形成する第１外周面と、前記第１外周面から外方に突出して前記凹凸を形成する複数の凸部とを有し、
前記芯体は前記分割枠体に対して前記軸方向に移動可能である孔形成用型枠。
続きを表示（約 1,300 文字）【請求項２】
前記第１外周面と協働して前記孔の前記内周面を形成し、前記軸方向に沿って平滑な２つの第２外周面を更に備え、
前記２つの前記第２外周面のそれぞれは、前記第１方向に交差する第２方向に対向する前記芯体の面をなす請求項１に記載の孔形成用型枠。
【請求項３】
２つの前記第２外周面は側面視で互いに平行であって、

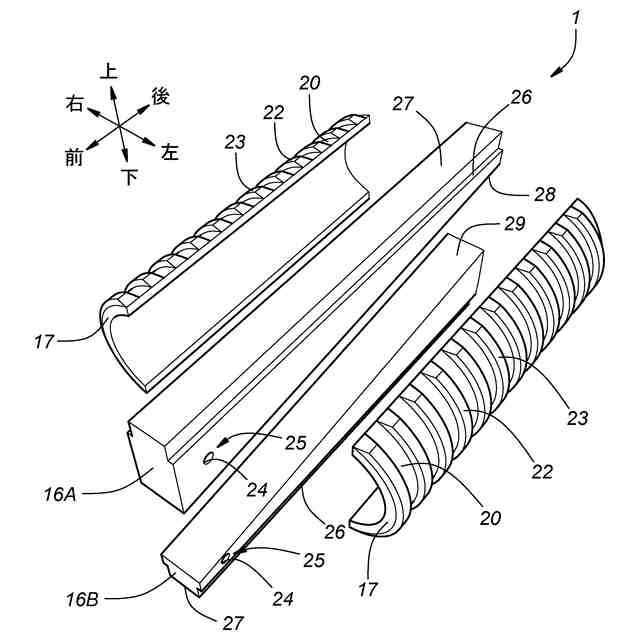

前記芯体は、前記軸方向に沿って延在し、対応する前記第２外周面を含む第１芯体及び第２芯体を有し、

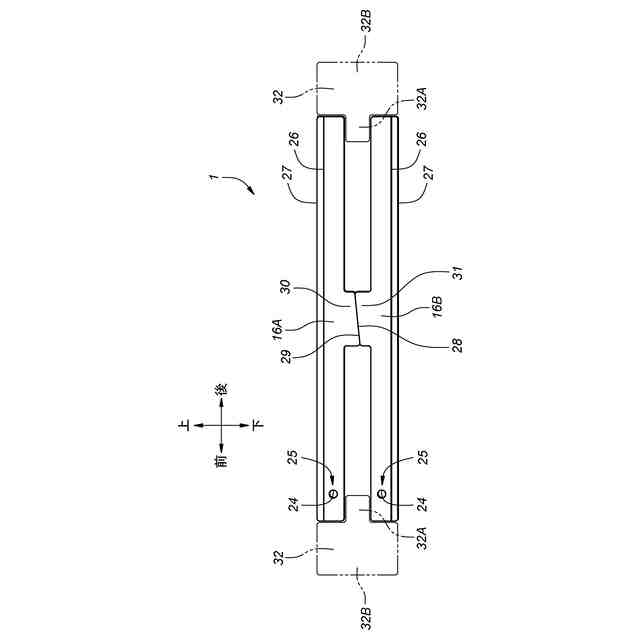

前記第１芯体の前記第２外周面の裏面をなす前記第１芯体の第１面と、前記第２芯体の前記第２外周面の裏面をなす前記第２芯体の第２面とは互いに当接し、
前記第１面及び前記第２面は前記軸方向に沿って平滑に形成される請求項２に記載の孔形成用型枠。
【請求項４】
２つの前記第２外周面は側面視で互いに平行であって、
前記芯体は、前記軸方向に沿って延在し、対応する前記第２外周面を含む第１芯体及び第２芯体を有し、
前記第１芯体は、前記第２外周面の裏側から前記第２芯体の側に突出した少なくとも１つの第１突片を有し、
前記第２芯体は、前記第２外周面の裏側から前記第１芯体の側に突出し、前記第１突片に当接する少なくとも１つの第２突片を有し、
前記第２突片に当接する前記第１突片の第１面、及び前記第１面に当接する前記第２突片の第２面のそれぞれは前記軸方向に沿って平滑に形成される請求項２に記載の孔形成用型枠。
【請求項５】

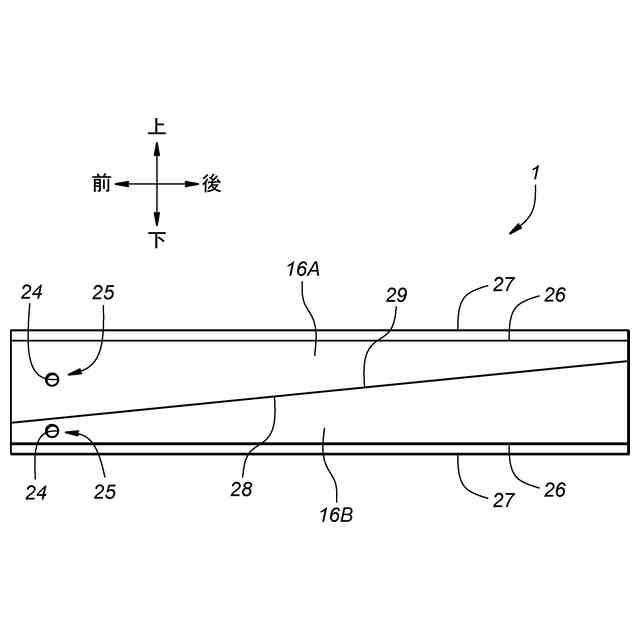

前記第１面及び前記第２面は、側面視で２つの前記第２外周面に対して傾斜している請求項３又は請求項４に記載の孔形成用型枠。
【請求項６】

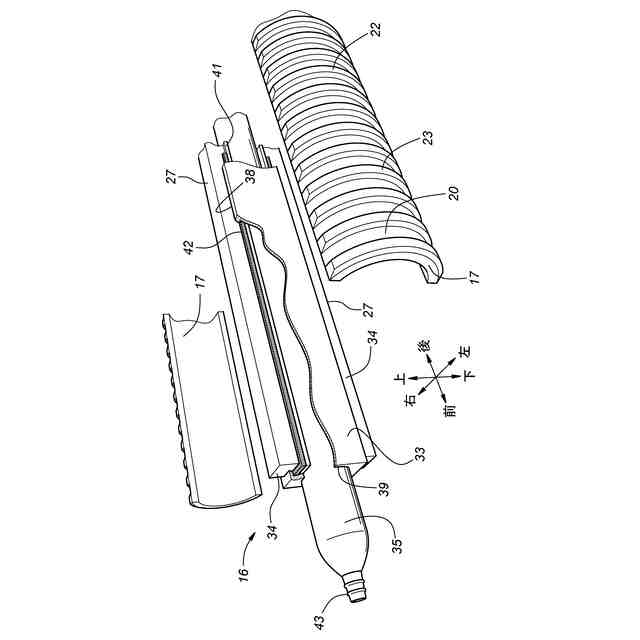

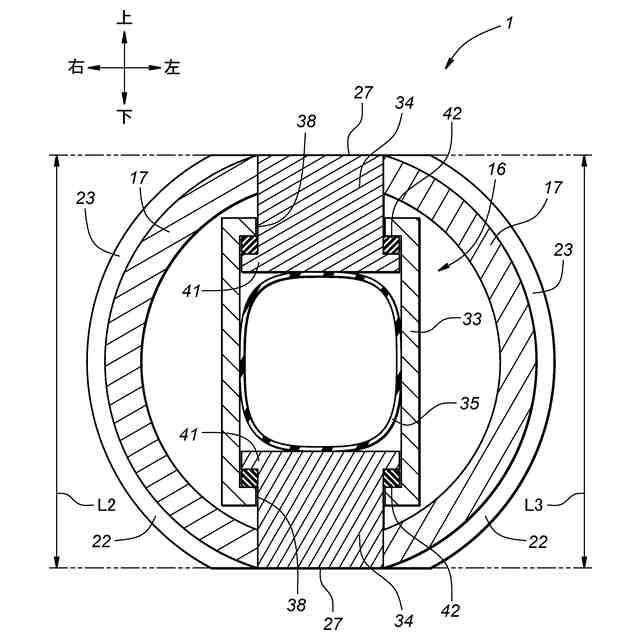

前記芯体は、前記軸方向に沿って延在する中空の支持部と、前記第２方向に移動可能に前記支持部に保持され、対応する前記第２外周面を含む２つの本体部と、２つの前記本体部の間に配置され、少なくとも前記第２方向に拡張可能な拡張部とを有する請求項２に記載の孔形成用型枠。
【請求項７】
前記第１外周面と協働して前記孔の前記内周面を形成する２つの第２外周面と、
前記軸方向に沿って延在し、対応する前記第２外周面を含む２つの保持体とを更に備え、
前記２つの前記保持体のそれぞれは、前記芯体を挟持するように前記第１方向に交差する第２方向に離間して配置され、前記分割枠体に対して前記第２方向に移動可能である請求項１に記載の孔形成用型枠。
【請求項８】
前記保持体は、前記第２外周面から前記芯体の側に向かうにつれて幅が広くなるテーパ状に形成される請求項７に記載の孔形成用型枠。
【請求項９】
前記分割枠体は２つであり、
前記芯体は四角形断面の管材であって、
４つ角部が対応する前記分割枠体及び前記保持体に当接する請求項７に記載の孔形成用型枠。
【請求項１０】
前記第２外周面は前記軸方向に沿って平滑に形成される請求項７から請求項９のいずれか１項に記載の孔形成用型枠。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、コンクリート成形体に孔を形成するための孔形成用型枠に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】

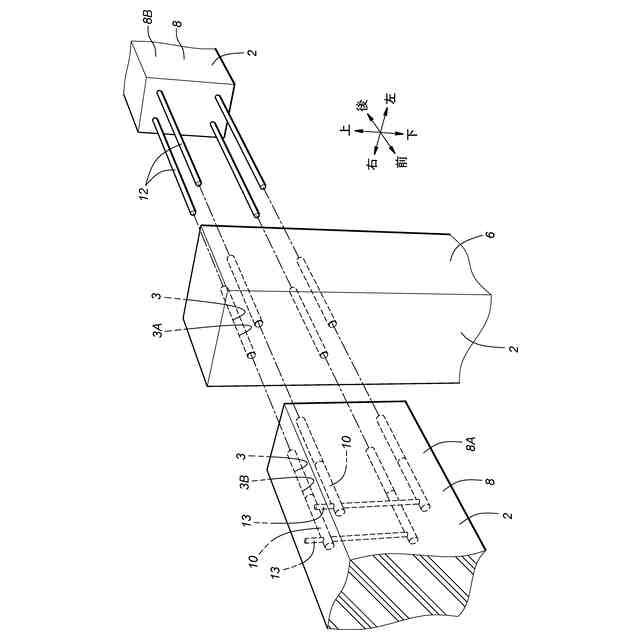

従来、コンクリートを型枠に打設して成形されるコンクリート成形体には鉄筋等を挿通するための孔が設けられる場合がある。孔には、鉄筋等が挿通された後、無収縮グラウト等の充填材が注入される。充填材の固化により、孔に挿通された鉄筋等が充填材を介してコンクリート成形体に固着する。孔に挿通された鉄筋等のコンクリート成形体に対する固着力を向上させるため、孔の内周面には凹凸が設けられる場合がある。
【０００３】
特許文献１には、コンクリート成形体に孔を形成するための孔形成用型枠が開示されている。孔形成部材は、芯パイプ（芯体）と、芯パイプに巻き付けられるベルトとを有する。ベルトの外面には凸条（突条）が設けられている。これにより、ベルトが芯パイプに巻き付けられたとき、孔形成型枠の外周面は凹凸形状をなす。孔形成用型枠がコンクリート成形体の型枠に配置された後、型枠内に流動状態のコンクリートが打設される。打設したコンクリートが固化することにより、孔形成用型枠の凹凸形状に対応する凸凹形状をなす内面を有する孔が形成される。コンクリートの固化後、芯パイプをコンクリート成形体から撤去した後、ベルトの端部を引っ張ることにより、孔形成用型枠がコンクリート成形体に形成した孔から引き出される。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－０３５５２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の孔形成部材では、ベルトはコンクリートに接するため、コンクリート成形体に形成した孔からの抜き出しが繰り返し行われることにより劣化する。したがって孔成形用型枠を繰り返し使用する場合にはベルトの交換が必要である。また、孔形成用型枠の組み立てには、ベルトを芯パイプに巻き付ける必要があるため、ベルトを芯パイプに巻き付ける作業に時間がかかる。
【０００６】
本発明は、以上の背景に鑑み、軸方向に沿う凹凸を有する孔をコンクリート成形体に形成できる、組み立てが容易な孔形成用型枠を提供することを課題とする。
【課題を解決するための手段】
【０００７】

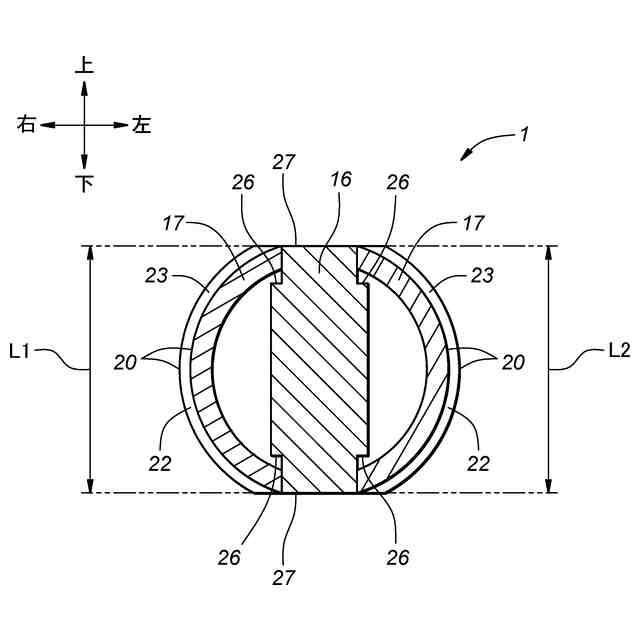

上記課題を解決するために、本発明は、軸方向に沿う凹凸を周方向の少なくとも一部に有する孔（３）をコンクリート成形体（２）に形成するための孔形成用型枠（１）であって、前記軸方向に沿って延在する芯体（１６）と、前記軸方向に沿って延在し、前記芯体を挟持するように前記軸方向に直交する所定の第１方向に離間して配置される複数の分割枠体（１７）とを備え、複数の前記分割枠体のそれぞれは、前記孔の内周面のうち前記凹凸を含む第１部分を形成する第１外周面（２０）と、前記第１外周面から外方に突出して前記凹凸を形成する複数の凸部（２２）とを有し、前記芯体は前記分割枠体に対して前記軸方向に移動可能である。
【０００８】
この態様によれば、コンクリート成形体には軸方向に沿う凹凸を有する孔が形成される。芯体がコンクリート成形体から抜き出されたとき、孔形成用型枠の内部には空間が形成される。各分割枠体をこの空間に向かって移動させることにより、各分割枠体に設けられた凸部のコンクリート成形体に設けられた凹凸に対する引っ掛りが解除され、各分割枠体をコンクリート成形体から抜き出す方向に移動させることができる。各分割枠体を芯体に挟持させることにより孔形成用型枠が組み立てられるため、孔形成用型枠の組み立てが容易になる。
【０００９】
上記の態様において、前記第１外周面と協働して前記孔の前記内周面を形成し、前記軸方向に沿って平滑な２つの第２外周面（２７）を更に備え、前記２つの前記第２外周面のそれぞれは、前記第１方向に交差する第２方向に対向する前記芯体の面をなすとよい。
【００１０】
この態様によれば、芯体がコンクリート成形体から抜き出されたとき、孔形成用型枠の内部には各分割枠体が第１方向に移動可能な空間が形成される。これにより各分割枠体をこの空間に向かって移動させることにより、各分割枠体に設けられた凸部のコンクリート成形体に設けられた凹凸に対する引っ掛りが解除され、各分割枠体をコンクリート成形体から抜き出す方向に移動させることができる。
（【００１１】以降は省略されています）
