公開番号2025029381
公報種別公開特許公報(A)
公開日2025-03-06
出願番号2023133976
出願日2023-08-21
発明の名称天井材ユニット
出願人大建工業株式会社
代理人個人,弁理士法人M&Partners
主分類E04B 9/00 20060101AFI20250227BHJP(建築物)
要約【課題】天井部分のユーティリティーを向上させることが可能な天井材ユニットを提供する。
【解決手段】本発明の天井材ユニットは、室内の天井部(C)に設置され、並列する複数条の羽目板(12a)の上面側に空間を有する天井ベース(12)と、シャフト(14a)の上端に薄板状のT形プレート部(14b)が設けられた吊持部材(14)であって、上記の天井ベース(12)に着脱可能な吊持部材(14)とを備える。そして、並列する上記の羽目板(12a)の間には、上記T形プレート部(14b)が挿通可能な幅のスリット(16)が設けられる。
【選択図】図1

特許請求の範囲【請求項１】
室内の天井部(Ｃ)に設置され、並列する複数条の羽目板(１２ａ)の上面側に空間を有する天井ベース(１２)と、
シャフト(１４ａ)の上端に薄板状のＴ形プレート部(１４ｂ)が設けられた吊持部材(１４)であって、上記の天井ベース(１２)に着脱可能な吊持部材(１４)とを備え、
並列する上記の羽目板(１２ａ)の間には、上記Ｔ形プレート部(１４ｂ)が挿通可能な幅のスリット(１６)が設けられる、ことを特徴とする天井材ユニット。
続きを表示（約 460 文字）【請求項２】
請求項１の天井材ユニットにおいて、
前記Ｔ形プレート部(１４ｂ)が磁性体で形成されると共に、
前記の羽目板(１２ａ)上面における前記スリット(１６)に沿った縁部には、上記のＴ形プレート部(１４ｂ)を持着する磁石(１８)が取り付けられる、ことを特徴とする天井材ユニット。
【請求項３】
請求項２の天井材ユニットにおいて、
前記の磁石(１８)は、前記羽目板(１２ａ)の長手方向に所定の間隔を置いて複数設けられ且つ前記スリット(１６)の両側で対向するように配設されると共に、そのスリット(１６)の両側で対向する一対の磁石(１８)が、当該スリット(１６)に直交する線を跨いで互いに斜めに位置するように配設される、ことを特徴とする天井材ユニット。
【請求項４】
請求項２の天井材ユニットにおいて、
前記の吊持部材(１４)の前記Ｔ形プレート部(１４ｂ)を前記シャフト(１４ａ)に対して回転可能に連結する、ことを特徴とする天井材ユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、室内の天井部分に於いて、必要な際に物干し等を設置することが可能な吊持部材を吊り下げられる天井材ユニットに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
洗濯物の室内干しを行なう際に、窓や掃き出しと言った室内の開口部に設置される物干し装置が使用される。従来、この種の装置として、下記の特許文献１(日本国・特許第５１６６８８７号公報)に記載されたものがある。その従来技術は、次のように構成されている。
室内の開口部に沿って備え付ける物干し装置であって、干し竿と、干し竿の両端に備え付けられる一対の腕部と、上記の腕部の一端が水平方向または斜め方向または垂直方向に回動するように軸着される支持部と、その支持部を開口部側面に固定する台部とを備える。そして、上記の支持部は、上記の腕部を回動操作する際、上記の腕部の端面と支持部の上面との隙間が一定の狭い間隔となるようにその上部断面が略円弧状に形成されている。
【０００３】
この従来技術によれば、支持部の上部断面が略円弧状であることにより、物干し装置の上げ下げ時に発生する、支持部と腕部間の隙間が常に狭くなるため、指が挟まれにくく、また、開口部側面と台部の間に設けるスペーサーにより、腕部が握りやすいといった、物干し装置の安全性、操作性をより高めることができる。
【先行技術文献】
【特許文献】
【０００４】
特許第５１６６８８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記の従来技術には次の課題があった。すなわち、室内物干しを設置するためには、窓枠などの垂直面に対して取付用の接続部材(具体的には上記の台部)を固定しなければならない。このため、室内干しを行なわないときには物干し装置を開口部の壁面に沿うよう格納することが出来るものの、その開口部に物干し装置が常時設置された状態となっているので、室内の景観に大きな影響を与えていた。また、物干し装置を構成する一対の腕部の間隔(距離)が固定されており、所定長さの物干し竿(干し竿)しか使用することができず、物干し態様の柔軟性に欠けると言う問題もあった。
それゆえに、本発明の主たる課題は、例えば、室内干し用の物干しなどを設置する際に、様々な物干し態様に柔軟に対応することができると共に、室内干しを行わないときには、室内の景観に影響を与えないように物干しを取り外すことができると言ったように、天井部分のユーティリティーを向上させることが可能な天井材ユニットを提供することである。
【課題を解決するための手段】
【０００６】
上記の課題を達成するため、本発明は、例えば、図１～４に示すように、天井材ユニットを次のように構成した。
すなわち、室内の天井部Ｃに設置され、並列する複数条の羽目板１２ａの上面側に空間を有する天井ベース１２と、シャフト１４ａの上端に薄板状のＴ形プレート部１４ｂが設けられた吊持部材１４であって、上記の天井ベース１２に着脱可能な吊持部材１４とを備える。そして、並列する上記の羽目板１２ａの間には、上記Ｔ形プレート部１４ｂが挿通可能な幅のスリット１６が設けられることを特徴とする。
【０００７】
本発明では、例えば、室内干しの際に使用する物干し竿などを吊持する吊持部材１４の上端に設けられたＴ形プレート部１４ｂをスリット１６に通した後、羽目板１２ａの上面側でＴ形プレート部１４ｂを垂直軸回り半回転未満回転させるだけで、天井ベース１２に吊持部材１４を取り付けることができる。
【０００８】
本発明においては、前記Ｔ形プレート部１４ｂが磁性体で形成されると共に、前記の羽目板１２ａ上面における前記スリット１６に沿った縁部に、上記のＴ形プレート部１４ｂを持着する磁石１８を取り付けるのが好ましい。
この場合、吊持部材１４のＴ形プレート部１４ｂを磁石１８に持着させることによって、天井ベース１２に取り付けた吊持部材１４が不所望に移動するのを抑制することができる。
【０００９】

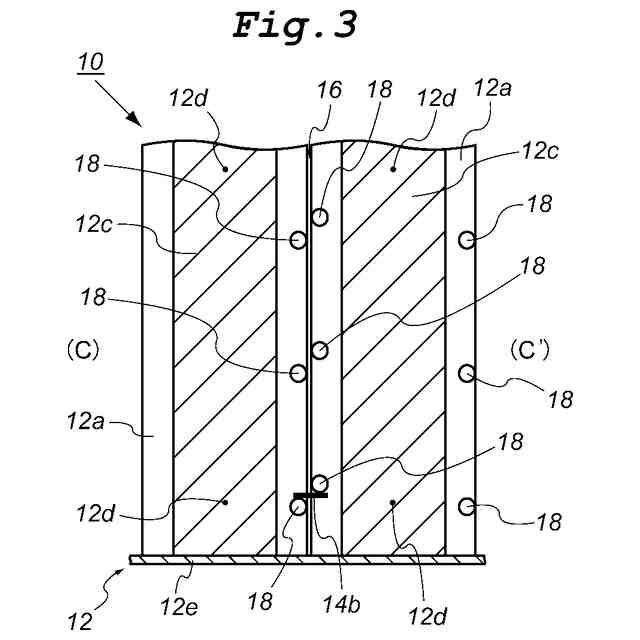

また、上述のような磁石１８を設ける場合において、その磁石１８は、前記羽目板１２ａの長手方向に所定の間隔を置いて複数設けられ且つ前記スリット１６の両側で対向するように配設されると共に、そのスリット１６の両側で対向する一対の磁石１８が、当該スリット１６に直交する線を跨いで互いに斜めに位置するように配設するのが好ましいし、また、前記の吊持部材１４のＴ形プレート部１４ｂをシャフト１４ａに対して回転可能に連結するのが好ましい。
【発明の効果】
【００１０】
本発明によれば、例えば、室内干し用の物干しなどを設置する際に、様々な物干し態様に柔軟に対応することができると共に、室内干しを行わないときには、室内の景観に影響を与えないように物干しを取り外すことができると言ったように、天井部分のユーティリティーを向上させることが可能な天井材ユニットを提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
