特許ウォッチ

公開番号2025028702
公報種別公開特許公報(A)
公開日2025-03-03
出願番号2023133668
出願日2023-08-18
発明の名称包装用箱
出願人朝日印刷株式会社
代理人個人
主分類B65D 5/36 20060101AFI20250221BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】接合強度が高く、製造不良が生じ難い包装用箱を提供すること。

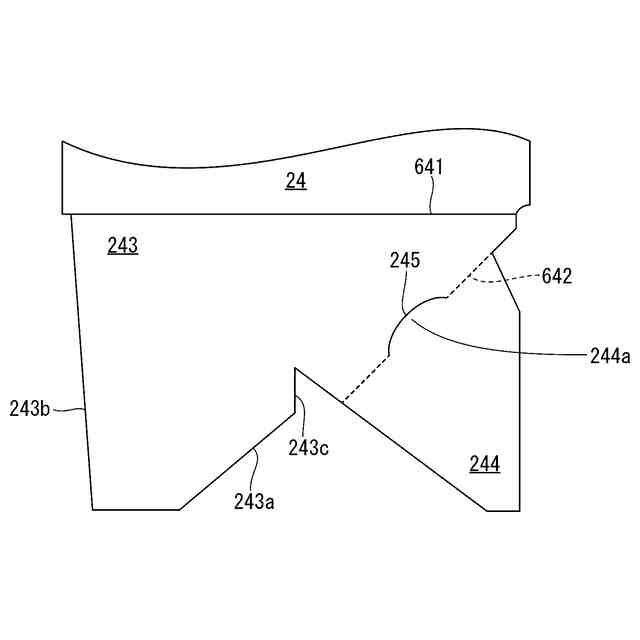

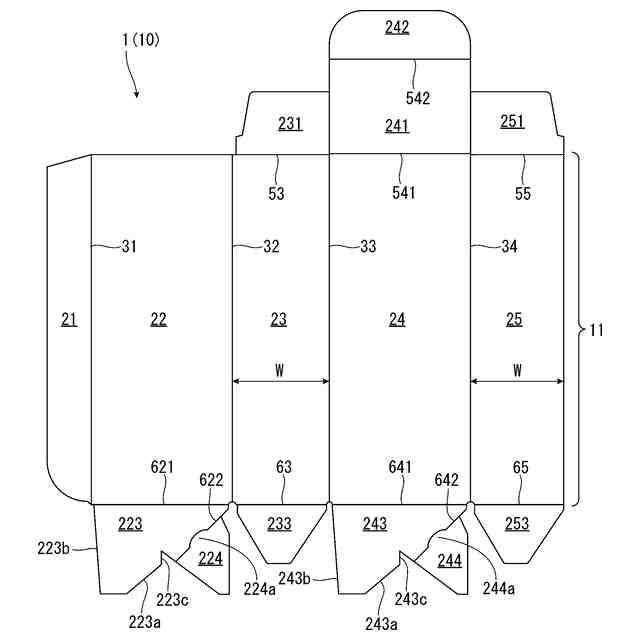

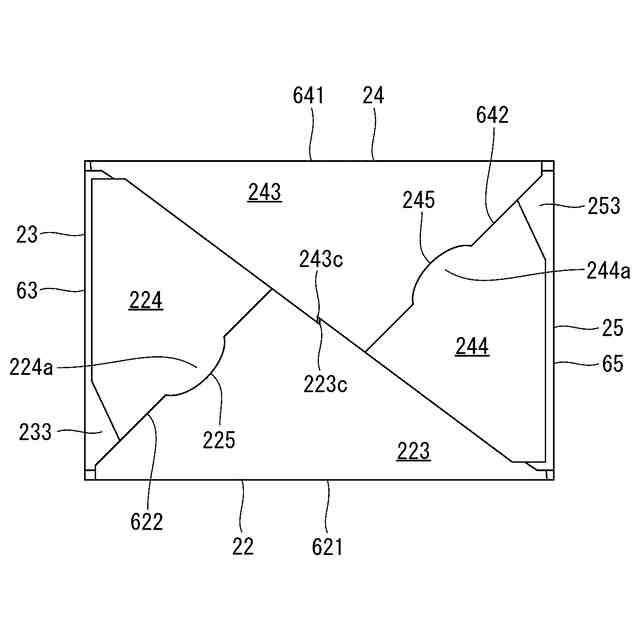

【解決手段】包装用箱1は、角筒状に連設された背面板22、側面板23、前面板24および側面板25を備える筒体11と、背面板22、側面板23、前面板24および側面板25の一端部から延設されたフラップ223、フラップ233、フラップ243およびフラップ253と、フラップ223から折罫線622を介してフラップ233側に延設され、裏面がフラップ233の表面に接合された連結片224と、フラップ243から折罫線642を介してフラップ253側に延設され、裏面がフラップ253の表面に接合された連結片244と、を有する。そして、連結片224は、折罫線622よりもフラップ223側に膨出した第1膨出部としての膨出部224aを有し、連結片244は、折罫線642よりもフラップ243側に膨出した第2膨出部としての膨出部244aを有する。
【選択図】図22
特許請求の範囲【請求項１】
角筒状に連設された第１側面板、第２側面板、第３側面板および第４側面板を備える筒体と、
前記第１側面板、前記第２側面板、前記第３側面板および前記第４側面板の一端部から延設された第１フラップ、第２フラップ、第３フラップおよび第４フラップと、
前記第１フラップから第１折罫線を介して前記第２フラップ側に延設され、裏面が前記第２フラップの表面に接合された第１連結片と、
前記第３フラップから第２折罫線を介して前記第４フラップ側に延設され、裏面が前記第４フラップの表面に接合された第２連結片と、を有し、
前記第１連結片は、前記第１折罫線よりも前記第１フラップ側に膨出した第１膨出部を有し、
前記第２連結片は、前記第２折罫線よりも前記第３フラップ側に膨出した第２膨出部を有することを特徴とする包装用箱。
続きを表示（約 440 文字）【請求項２】
折り畳み状態では、
前記第１側面板、前記第１フラップ、前記第１連結片、前記第２フラップおよび前記第２側面板が折り重なり、
前記第３側面板、前記第３フラップ、前記第２連結片、前記第４フラップおよび前記第４側面板が折り重なる請求項１に記載の包装用箱。
【請求項３】
前記第１フラップと前記第１連結片との境界部には、前記第１膨出部の輪郭を形成する第１切り込みが形成され、前記第１連結片を前記第１フラップに対して前記第１折罫線で折り曲げることにより前記第１膨出部が現れ、
前記第３フラップと前記第２連結片との境界部には、前記第２膨出部の輪郭を形成する第２切り込みが形成され、前記第２連結片を前記第３フラップに対して前記第２折罫線で折り曲げることにより前記第２膨出部が現れる請求項１に記載の包装用箱。
【請求項４】
前記第１膨出部および前記第２膨出部は、それぞれ、円弧状に湾曲している請求項１に記載の包装用箱。

発明の詳細な説明【技術分野】
【０００１】
本発明は、包装用箱に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、底蓋をワンタッチで組み立て可能なボトムロック式の包装用箱が記載されている。このような包装用箱は、図１に示すように、１枚のブランクシートから形成されており、図面右側から順に側壁９１、前壁９２、側壁９３、後壁９４、連結片９５が連設されている。また、側壁９１、前壁９２、側壁９３、後壁９４、連結片９５は、それぞれ、折目ａで区切られている。また、側壁９１、前壁９２、側壁９３、後壁９４の下端縁には、それぞれ、折目ｂを介して第２底壁構成片９１１、第１底壁構成片９２１、第２底壁構成片９３１、第１底壁構成片９４１が延設されている。さらに、第１底壁構成片９２１の第２底壁構成片９１１寄りには、斜め方向の折目ｃを介して略三角形状の連結片９２２が延設されている。同様に、第１底壁構成片９４１の第２底壁構成片９３１寄りには、斜め方向の折目ｃを介して略三角形状の連結片９４２が延設されている。
【０００３】

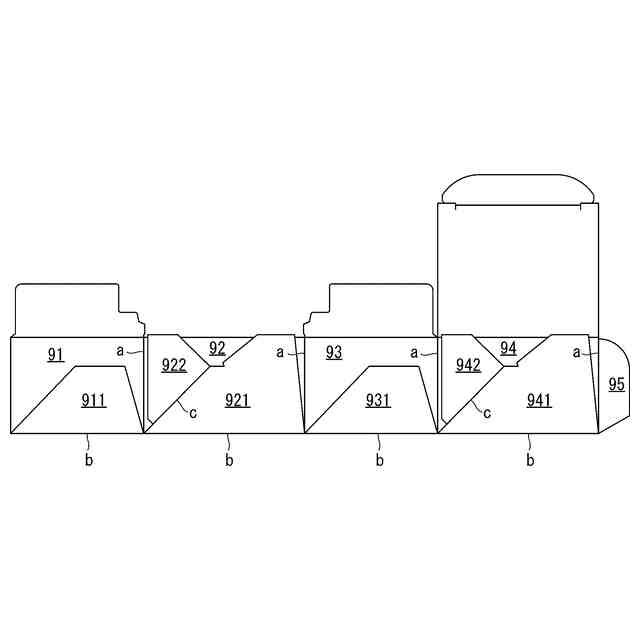

ブランクシートを組み立てる際は、まず、図２に示すように、第１、第２底壁構成片９１１、９２１、９３１、９４１をそれぞれ折目ｂで１８０°に正折りする。次に、図３に示すように、連結片９２２、９４２をそれぞれ折目ｃで１８０°に逆折りする。次に、連結片９４２の裏面に糊Ｂを塗布した後、図４に示すように、後壁９４を折目ａで１８０°に正折りし、連結片９４２の裏面を第２底壁構成片９３１の表面に貼着する。次に、連結片９５の表面および連結片９２２の裏面にそれぞれ糊Ｂを塗布した後、図５に示すように、側壁９１を折目ａで１８０°に正折りし、側壁９１の裏面を連結片９５の表面に貼着すると共に、第２底壁構成片９１１の表面を連結片９２２の裏面に貼着する。以上により、折り畳み状態の包装用箱が得られる。
【０００４】
そして、折り畳み状態から側壁９１、前壁９２、側壁９３、後壁９４をそれぞれ折目ａの位置で９０°に正折りして角筒状の筒体にすると、折り畳み状態では互いに重なり合うように折り畳まれていた第１、第２底壁構成片９１１、９２１、９３１、９４１および連結片９２２、９４２が平板状に展開されて底蓋が形成される。このような構成によれば、折り畳み状態から筒体を形成すると同時に底蓋が形成されるため、包装用箱の組み立てが容易となる。
【先行技術文献】
【特許文献】
【０００５】
特開２０１３－２０９１１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１の包装用箱では、第１底壁構成片９２１と連結片９２２とを区切る折目ｃが直線的に形成されている。第１底壁構成片９４１と連結片９４２とを区切る折目ｃについても同様である。そのため、連結片９２２、９４２の面積を大きく確保することが困難であり、例えば、連結片９２２、９４２に塗布する糊Ｂの量（面積）が少なくなり、その分、底蓋の強度が低下する。また、連結片９２２、９４２から糊Ｂがはみ出し易くなり、はみ出した糊Ｂによって、連結片９２２がその直下に位置する第１底壁構成片９２１や前壁９２に貼り付いてしまったり、連結片９４２がその直下に位置する第１底壁構成片９４１や後壁９４に貼り付いてしまったりする。
【０００７】
本発明は、上述の問題点に鑑みてなされたものであり、連結片の面積を大きく確保することができ、糊の塗布量の低下や、塗布した糊のはみ出しを抑制することのできる包装用箱を提供することを目的とする。
【課題を解決するための手段】
【０００８】
このような目的は、以下（１）～（４）の本発明により達成される。
【０００９】
（１）角筒状に連設された第１側面板、第２側面板、第３側面板および第４側面板を備える筒体と、
前記第１側面板、前記第２側面板、前記第３側面板および前記第４側面板の一端部から延設された第１フラップ、第２フラップ、第３フラップおよび第４フラップと、
前記第１フラップから第１折罫線を介して前記第２フラップ側に延設され、裏面が前記第２フラップの表面に接合された第１連結片と、
前記第３フラップから第２折罫線を介して前記第４フラップ側に延設され、裏面が前記第４フラップの表面に接合された第２連結片と、を有し、
前記第１連結片は、前記第１折罫線よりも前記第１フラップ側に膨出した第１膨出部を有し、
前記第２連結片は、前記第２折罫線よりも前記第３フラップ側に膨出した第２膨出部を有することを特徴とする包装用箱。
【００１０】
（２）折り畳み状態では、
前記第１側面板、前記第１フラップ、前記第１連結片、前記第２フラップおよび前記第２側面板が折り重なり、
前記第３側面板、前記第３フラップ、前記第２連結片、前記第４フラップおよび前記第４側面板が折り重なる上記（１）に記載の包装用箱。
（【００１１】以降は省略されています）
