公開番号2025028548
公報種別公開特許公報(A)
公開日2025-03-03
出願番号2023133431
出願日2023-08-18
発明の名称ホースおよびホースセット
出願人櫻護謨株式会社
代理人弁理士法人スズエ国際特許事務所
主分類A62C 33/00 20060101AFI20250221BHJP(人命救助;消防)
要約【課題】視認性をより向上させることができるホースを提供する。
【解決手段】一実施形態に係るホースは、外部から視認可能な光を発光する光ファイバを有している。
【選択図】図1
特許請求の範囲【請求項１】
外部から視認可能な光を発光する光ファイバを有している、
ホース。
続きを表示（約 940 文字）【請求項２】
前記ホースは、長手方向に延びる筒状のホース本体を備え、
前記光ファイバは、前記ホース本体に設けられている、
請求項１に記載のホース。
【請求項３】

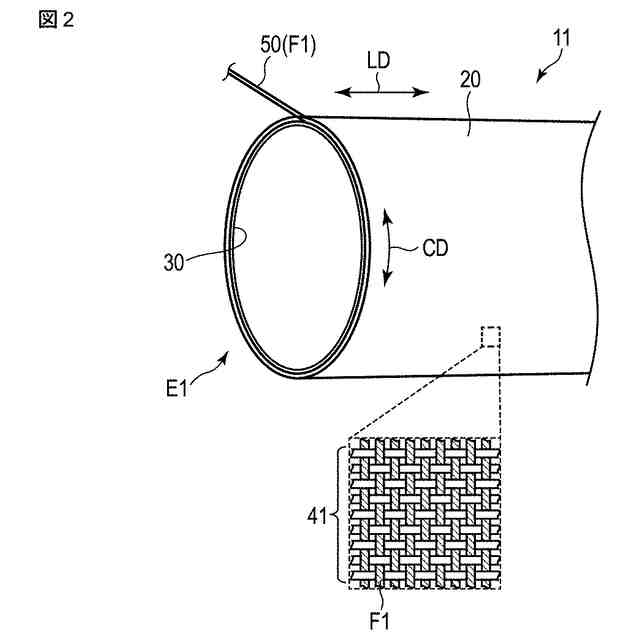

前記ホース本体は、前記長手方向に延びる第１ジャケットを有し、
前記光ファイバは、前記第１ジャケットに設けられている、
請求項２に記載のホース。
【請求項４】

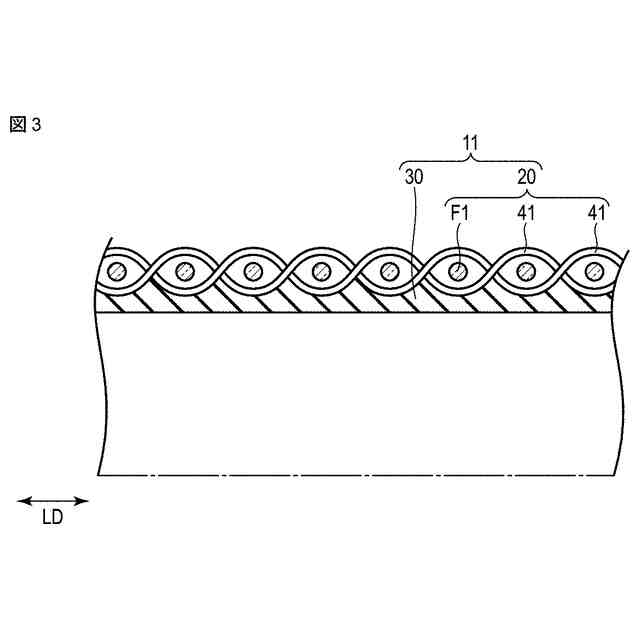

前記ホース本体は、第１ジャケットと、前記第１ジャケットの内面に設けられたライニング層と、を有し、
前記光ファイバは、前記第１ジャケットと前記ライニング層との間に設けられている、
請求項２に記載のホース。
【請求項５】
前記ホース本体は、第１ジャケットと、前記第１ジャケットを覆うとともに、前記長手方向に延びる第２ジャケットと、を有し、
前記光ファイバは、前記第１ジャケットと前記第２ジャケットとの間に設けられている、
請求項２に記載のホース。
【請求項６】
前記ホース本体は、第１ジャケットと、前記第１ジャケットを覆うとともに、前記長手方向に延びる第２ジャケットと、を有し、
前記光ファイバは、前記第２ジャケットに設けられている、
請求項２に記載のホース。
【請求項７】
前記光ファイバは、らせん形状を有している、
請求項２に記載のホース。
【請求項８】
前記光ファイバは、前記長手方向に沿って延びている、
請求項２に記載のホース。
【請求項９】
前記ホース本体は、第１端部と、前記第１端部の反対側の第２端部と、をさらに有し、
前記光ファイバは、前記第１端部または前記第２端部の少なくとも一方から延びる延出部を有している、
請求項２乃至８のいずれか１項に記載のホース。
【請求項１０】

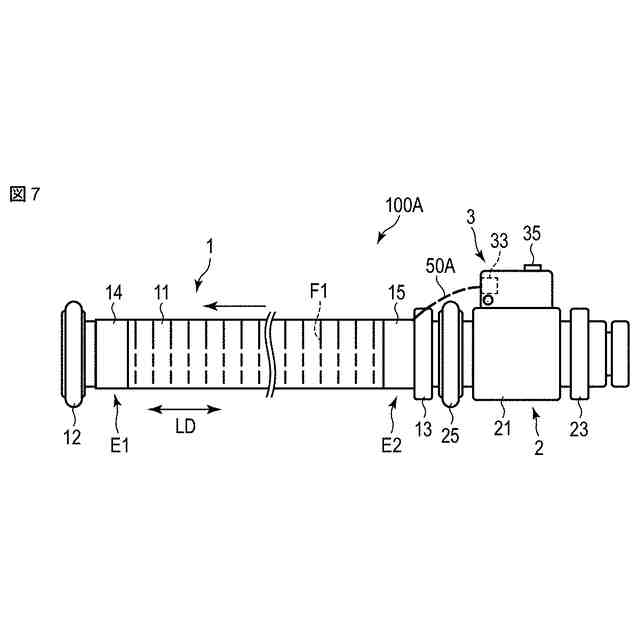

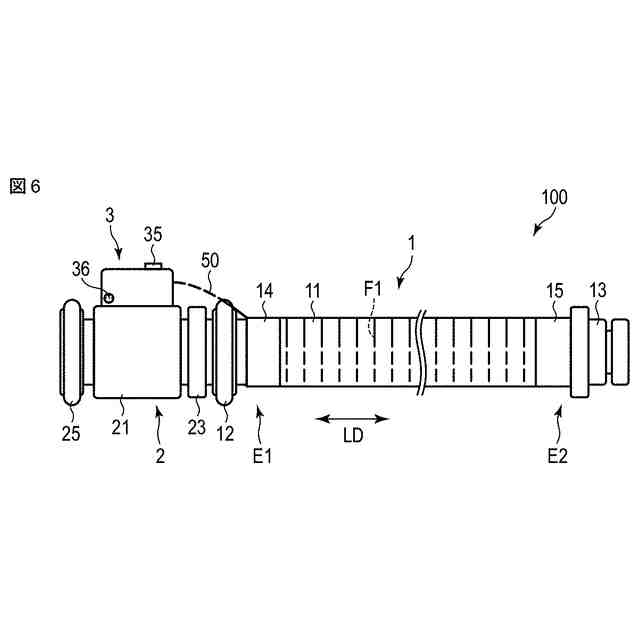

請求項９に記載のホースと、
前記光ファイバの前記延出部が接続される接続部と、前記延出部に光を照射する光源と、を有する光源ユニットと、を備えている、
ホースセット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ホースおよびホースセットに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
ホースの一例である消防用ホースには、様々な提案がなされている。ビル等の建物で火災が発生した場合、建物の外から放水するだけでなく、建物内に消防用ホースを引き込んで消防隊員が消火作業を行う。このような消火作業中に建物外へ避難する必要が生じた場合、消防用ホースが消防隊員や避難者の退路を示す手段として利用されることがある。
【０００３】
特許文献１には、消防用ホースが開示されている。当該消防用ホースは、ホース本体と、複数の第１輝光部材と、第２輝光部材と、を備えている。前記ホース本体は、第１端部と、前記第１端部の反対側の第２端部と、前記第１端部から前記第２端部に亘って長尺に延びる筒状のジャケットと、前記ジャケットの内面に設けられたライニング層とを含む。前記複数の第１輝光部材は、前記ジャケットの表面に設けられ、前記ホース本体の長手方向に並ぶ。前記第２輝光部材は、前記ジャケットの表面に設けられ、前記複数の第１輝光部材に接続されるとともに前記長手方向において直線状に延びる。さらに、前記複数の第１輝光部材の各々は、前記ホース本体の前記第１端部を指す形状である。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１５９３０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示された消防用ホースは、消防用ホースの使用時において当該ホースに沿った特定の方向を容易に判別可能とすることを目的の一つとする。特許文献１に開示されているように、ホースには使用時における視認性の向上が要望の一つとしてある。
【０００６】
そこで、本発明は、視認性をより向上させることができるホースおよびホースセットを提供することを目的の一つとする。
【課題を解決するための手段】
【０００７】
一実施形態に係るホースは、外部から視認可能な光を発光する光ファイバを有している。前記ホースは、長手方向に延びる筒状のホース本体を備え、前記光ファイバは、前記ホース本体に設けられてもよい。前記ホース本体は、前記長手方向に延びる第１ジャケットを有し、前記光ファイバは、前記第１ジャケットに設けられていてもよい。
【０００８】
前記ホース本体は、第１ジャケットと、前記第１ジャケットの内面に設けられたライニング層と、を有し、前記光ファイバは、前記第１ジャケットと前記ライニング層との間に設けられていてもよい。
【０００９】
前記ホース本体は、第１ジャケットと、前記第１ジャケットを覆うとともに、前記長手方向に延びる第２ジャケットと、を有し、前記光ファイバは、前記第１ジャケットと前記第２ジャケットとの間に設けられていてもよい。
【００１０】
前記ホース本体は、第１ジャケットと、前記第１ジャケットを覆うとともに、前記長手方向に延びる第２ジャケットと、を有し、前記光ファイバは、前記第２ジャケットに設けられていてもよい。
（【００１１】以降は省略されています）
