公開番号2025027306
公報種別公開特許公報(A)
公開日2025-02-27
出願番号2023131992
出願日2023-08-14
発明の名称液化ガス利用設備
出願人エア・ウォーター株式会社
代理人弁理士法人深見特許事務所
主分類F17C 7/02 20060101AFI20250219BHJP(ガスまたは液体の貯蔵または分配)
要約【課題】メタン成分の多い液化ガスを用いて、液化ガスサテライトおよび液化ガス充填設備として用いることのできる液化ガス利用設備を提供する。

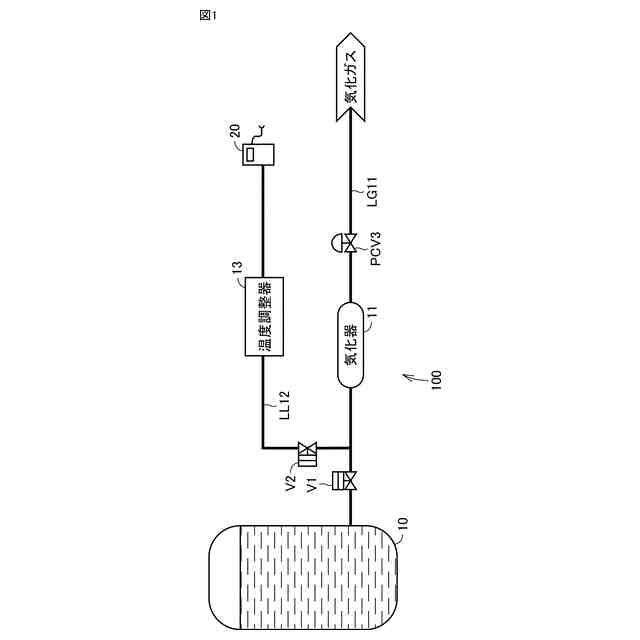

【解決手段】メタン成分が多い液化ガスが貯えられ、前記メタン成分が多い液化ガスから気化ガスおよび液化ガスを取り出すための液化ガス利用設備であって、メタン成分が多い液化ガスを貯える液化ガス貯槽10と、液化ガス貯槽10に連通し、メタン成分が多い液化ガスを気化ガスとして導出する主気化ガス導出ラインLG11と、液化ガス貯槽10に連通し、メタン成分が多い液化ガスを所望の圧力および温度の液化ガスとして導出する主液化ガス導出ラインLL12と、を備え、主気化ガス導出ラインLG11は、メタン成分が多い液化ガスを気化ガスとする第1気化器11を含む。
【選択図】図1
特許請求の範囲【請求項１】
メタン成分が多い液化ガスが貯えられ、前記メタン成分が多い液化ガスから気化ガスおよび液化ガスを取り出すための液化ガス利用設備であって、
前記メタン成分が多い液化ガスを貯える液化ガス貯槽と、
前記液化ガス貯槽に連通し、前記メタン成分が多い液化ガスを気化ガスとして導出する主気化ガス導出ラインと、
前記液化ガス貯槽に連通し、前記メタン成分が多い液化ガスを所望の圧力および温度の液化ガスとして導出する主液化ガス導出ラインと、
を備え、
前記主気化ガス導出ラインは、前記メタン成分が多い液化ガスを前記気化ガスとする第１気化器を含む、
液化ガス利用設備。
続きを表示（約 1,700 文字）【請求項２】
前記主液化ガス導出ラインは、前記メタン成分が多い液化ガスを所望の温度の液化ガスとする第１温度調整器を含む、
請求項１に記載の液化ガス利用設備。
【請求項３】
前記主液化ガス導出ラインの前記第１温度調整器の上流側に設けられる第１ポンプと、
前記主液化ガス導出ラインの前記第１ポンプと前記第１温度調整器との間に設けられ、前記第１温度調整器に連通する連通ラインと、
をさらに備え、
前記連通ラインは、第２気化器を含む、
請求項２に記載の液化ガス利用設備。
【請求項４】

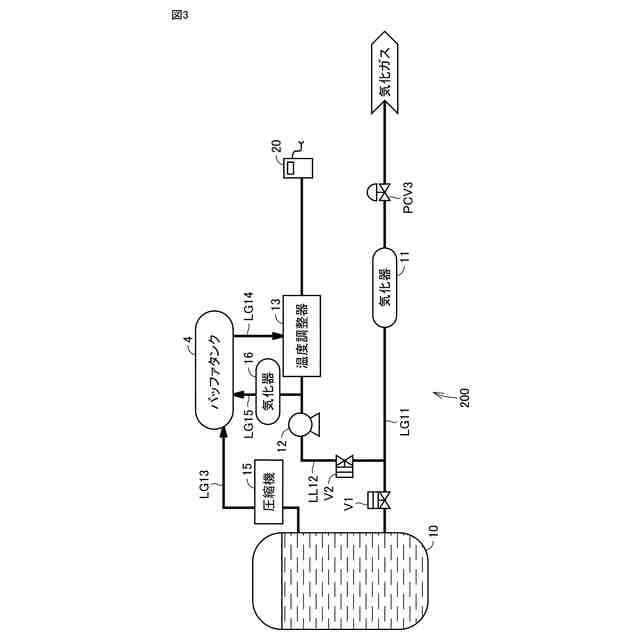

前記液化ガス貯槽に連通し、前記液化ガス貯槽の第１気化ガスを、前記液化ガス貯槽から導出する第１気化ガス導出ラインをさらに備え、
前記第１気化ガス導出ラインは、第１圧縮機を含み、
前記第１気化ガス導出ラインは、バッファタンクを含み、
前記バッファタンクは、前記第１温度調整器に連通する第１４気化ガス導出ラインを有する、
請求項２に記載の液化ガス利用設備。
【請求項５】

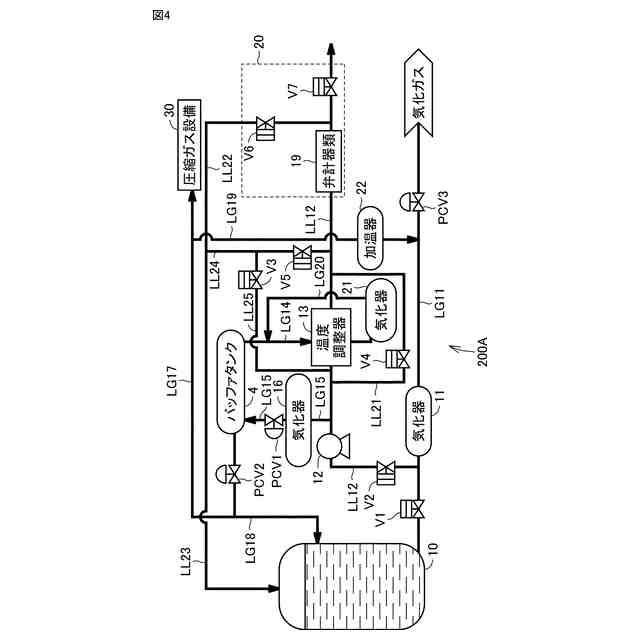

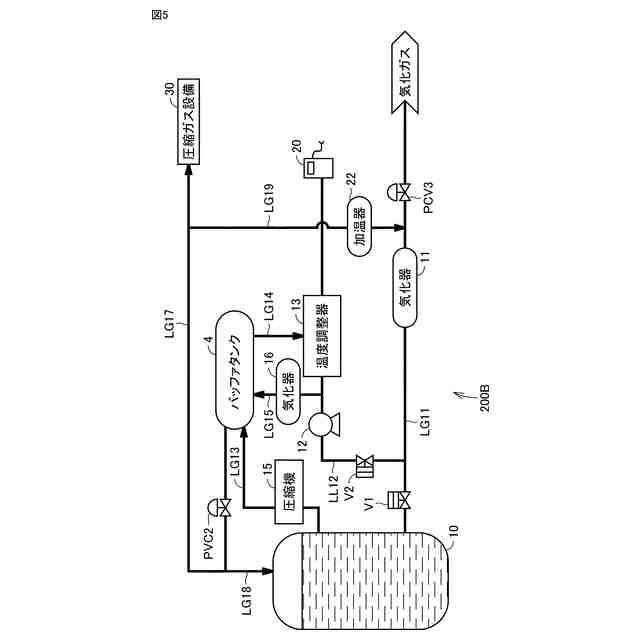

前記バッファタンクから、前記液化ガス貯槽に連通する第１８気化ガス導出ラインと、
前記第１８気化ガス導出ラインに設けられる第２圧力調整バルブと、
前記第１８気化ガス導出ラインの前記第２圧力調整バルブの下流側に設けられ、前記主気化ガス導出ラインに連通する第１７気化ガス導出ラインと、
をさらに備える、
請求項４に記載の液化ガス利用設備。
【請求項６】

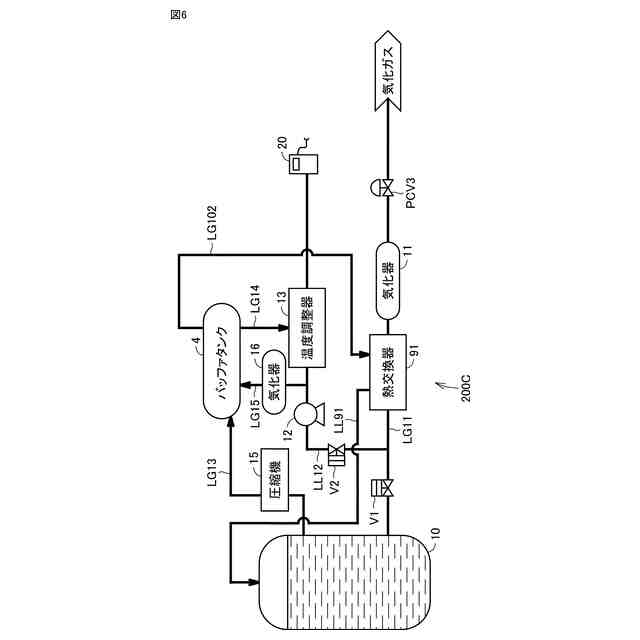

前記主気化ガス導出ラインの前記第１気化器の上流側に設けられる熱交換器と、
前記熱交換器に設けられ、前記液化ガス貯槽に連通する第９１液化ガス導出ラインと、
前記バッファタンクに設けられ、前記熱交換器に連通する第１０２気化ガス導出ラインと、
をさらに備える、請求項４に記載の液化ガス利用設備。
【請求項７】
前記主液化ガス導出ラインの前記第１温度調整器の上流側に設けられる第１ポンプと、
前記主液化ガス導出ラインの前記第１ポンプと前記第１温度調整器との間に設けられる中継タンクと、
前記中継タンクの内部の第２気化ガスを、前記中継タンクから前記第１温度調整器へ導出する第２気化ガス導出ラインと、をさらに備え、
前記中継タンクは、加圧器を含む、
請求項２に記載の液化ガス利用設備。
【請求項８】
前記主液化ガス導出ラインの前記第１温度調整器の上流側に設けられる第１ポンプと、
前記主液化ガス導出ラインの前記第１ポンプと前記第１温度調整器との間に設けられる中継タンクと、
圧縮ガスを貯留し、利用する圧縮ガス設備と、
前記圧縮ガス設備から前記圧縮ガスを前記中継タンクに導出する第１圧縮ガス導出ラインと、
前記圧縮ガス設備から前記圧縮ガスを前記第１温度調整器に導出する第２圧縮ガス導出ラインと、をさらに備える、
請求項２に記載の液化ガス利用設備。
【請求項９】

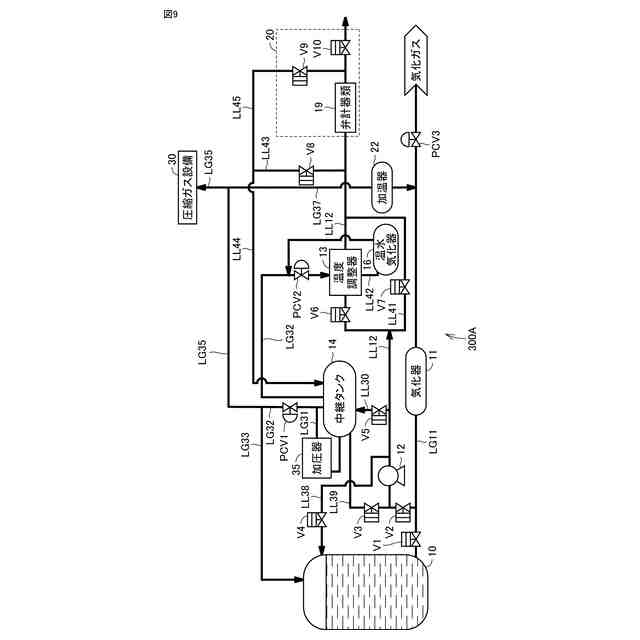

外部に設けられる圧縮ガス設備が準備され、
前記中継タンクから、前記液化ガス貯槽に連通する第１８気化ガス導出ラインと、
前記第１８気化ガス導出ラインに設けられる第２圧力調整バルブと、
前記第１８気化ガス導出ラインの前記第２圧力調整バルブの下流側に設けられ、前記圧縮ガス設備に連通する第１７気化ガス導出ラインと、
前記第１７気化ガス導出ラインに設けられ、前記主気化ガス導出ラインに連通する第１９気化ガス導出ラインと、
をさらに備える、請求項７または請求項８に記載の液化ガス利用設備。
【請求項１０】
前記主気化ガス導出ラインの前記第１気化器の上流側に設けられる熱交換器と、
前記熱交換器に設けられ、前記液化ガス貯槽に連通する第９１液化ガス導出ラインと、
前記中継タンクに設けられ、前記熱交換器に連通する第１０２気化ガス導出ラインと、
をさらに備える、請求項７または請求項８に記載の液化ガス利用設備。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この発明は、液化ガス利用設備に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
近年、ガソリン車、軽油車からの脱却のターゲットの一つとして、排ガス中の有害物質が少ない、ＬＮＧ（液化天然ガス）駆動車が挙げられる。国内でＬＮＧ駆動車の普及を進めているが、現状はＬＮＧ駆動車、および、ＬＮＧ駆動車にＬＮＧを供給するためのＬＮＧ充填設備の設備数のどちらも少ない。
【０００３】
他方、ＬＮＧサテライトと呼ばれるＬＮＧ貯槽からのガス化供給設備は、近年、大規模工場をはじめ徐々に増加し、現状のＬＮＧ充填設備（ＬＮＧ車両用充填設備を含む。以下同様）の数より圧倒的に多い。ＬＮＧサテライトを開示する特許文献としては、特開２０２０－６０２６０号公報（特許文献１）が挙げられる。ＬＮＧ充填設備を開示する特許文献としては、特開２０２１－１７３３７２号公報（特許文献２）、特開２０２０－４１６２１号公報（特許文献３）、特開２０２０－４１６２２号公報（特許文献４）が挙げられる。また、ＢＯＧの処理方法を開示する特許文献としては、特開２０１９－６５８８３号公報（特許文献５）、特開２０１２－１２２５５４号公報（特許文献６）が挙げられる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－６０２６０号公報
特開２０２１－１７３３７２号公報
特開２０２０－４１６２１号公報
特開２０２０－４１６２２号公報
特開２０１９－６５８８３号公報
特開２０１２－１２２５５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ＬＮＧ利用設備では、施設内のＬＮＧ貯蔵タンクにＬＮＧが貯蔵されている。ＬＮＧ貯留貯蔵タンク内では、ＬＮＧが外部気温の入熱により、ＬＮＧの気化ガスであるボイルオフガス（以下、ＢＯＧと称する。）が発生し、貯槽タンク内の圧力が上昇する要因となる。そこで、貯蔵タンクの異常昇圧の防止するため、様々なＢＯＧ処理方法が検討されている。ＬＮＧ充填設備では、ＢＯＧを大気へ放出しないためには、液体窒素などを用いて再液化する必要があり、ＬＮＧ充填設備の設置費用のコスト上昇が懸念される。
【０００６】
他方、製品の製造工場であれば、製品の輸送用トラックが利用される。これらの製造工場の中には、すでにＬＮＧ貯蔵タンクを備えたＬＮＧサテライト設備を導入し、ＬＮＧへの燃料転換を実施していることから、輸送時の燃料をＬＮＧへ変換することにも興味があると考えられる。
【０００７】
これらの理由から、ＬＮＧサテライト設備を導入した製造工場においては、ＬＮＧ駆動車にＬＮＧを供給するためのＬＮＧ充填設備を併設することが期待できる。
【０００８】
製造工場の敷地内にＬＮＧ充填設備があれば、ＬＮＧ駆動車の燃料の供給もし易くなり、利便性を向上させることもできる。さらに、ＬＮＧ充填設備でのＢＯＧの処理も、ＬＮＧサテライト設備側での処理が可能であるため、ＬＮＧ駆動車用のトラック・ステーションのさらなる普及につなげることが期待できる。
【０００９】
また、ＬＮＧと同様にメタン成分の多い液化ガスとして液化メタンが挙げられる。家畜ふん尿や食品残渣、下水汚泥等を由来とするバイオガスに含まれるメタンに基づき生成されたバイオメタンや、水素と二酸化炭素から合成された合成メタン等を液化することで得られる液化メタンはＬＮＧの代替燃料として近年注目されている。
【００１０】
この発明は、上記課題に鑑みてなされたもので、メタン成分の多い液化ガスを用いて、液化ガスサテライトおよび液化ガス充填設備として用いることのできる液化ガス利用設備を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
