公開番号2025032895
公報種別公開特許公報(A)
公開日2025-03-12
出願番号2023138406
出願日2023-08-28
発明の名称三重殻タンク
出願人川崎重工業株式会社
代理人個人,個人
主分類F17C 13/00 20060101AFI20250305BHJP(ガスまたは液体の貯蔵または分配)
要約【課題】中間槽屋根のマンホールが閉鎖された状況でも内側保冷層をパージ処理できるようにする。
【解決手段】三重殻タンク(1)は、内槽屋根(43)を含む内槽(4)と、内槽屋根(43)の上方を覆う中間槽屋根(33)を含む中間槽(3)と、中間槽屋根(33)の上方を覆う外槽屋根(23)を含む外槽(2)と、中間槽屋根(33)に形成された穴(H1)を底として上方に延びる筒状の胴部(36)と当該胴部(36)の上端開口を閉鎖する蓋部(37)とを含むマンホール(35)と、マンホール(35)の胴部(36)から分岐して上方に延び、外槽屋根(23)を貫通するノズル(50)とを備える。
【選択図】図2
特許請求の範囲【請求項１】
内槽屋根を含む内槽と、
前記内槽屋根の上方を覆う中間槽屋根を含む中間槽と、
前記中間槽屋根の上方を覆う外槽屋根を含む外槽と、
前記中間槽屋根に形成された穴を底として上方に延びる筒状の胴部と、前記外槽屋根の下方において前記胴部の上端開口を閉鎖する蓋部と、を含むマンホールと、
前記マンホールの前記胴部から分岐して上方に延び、前記外槽屋根を貫通するノズルとを備えた、三重殻タンク。
続きを表示（約 460 文字）【請求項２】
請求項１に記載の三重殻タンクにおいて、
前記中間槽屋根は、ドーム状に形成され、
前記マンホールは、前記中間槽屋根の頂部に設けられる、三重殻タンク。
【請求項３】
請求項２に記載の三重殻タンクにおいて、
前記マンホールから径方向外側に離れた前記中間槽屋根の肩部に設けられ、前記中間槽屋根及び前記外槽屋根を共に貫通する追加ノズルをさらに備えた、三重殻タンク。
【請求項４】
請求項１～３のいずれか１項に記載の三重殻タンクにおいて、
前記内槽と前記中間槽との間の空間である内側保冷層と前記内槽の内部とを連通する連通管と、
前記内槽の内部と前記外槽の外部とを連通する供給管とをさらに備えた、三重殻タンク。
【請求項５】
請求項４に記載の三重殻タンクにおいて、
前記連通管は、前記内槽屋根を貫通するように設けられ、
前記マンホールは、前記中間槽屋根のうち前記連通管の直上方にあたる位置に設けられる、三重殻タンク。

発明の詳細な説明【技術分野】
【０００１】
本開示は、内槽、中間槽、及び外槽を含む三重殻タンクに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
低温の液化ガスを貯蔵するタンクとして、下記特許文献１に示されるタンクが公知である。具体的に、特許文献１には、液化ガスが入る内槽と、内槽を収容する外槽と、内槽と外槽との間の空間（以下、保冷層という）にあるガスを不活性ガスに置換するパージ手段と、を備えた円筒形の二重殻タンクが開示されている。パージ手段は、外部から保冷層に不活性ガスを導入するとともに、この導入した不活性ガスによって保冷層内のガスを外槽の外部へと押し出す。
【先行技術文献】
【特許文献】
【０００３】
特開昭５８－１５６８００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、液化ガスを貯蔵するために、内槽と外槽との間にさらに中間槽を備えた三重殻タンクが用いられることがある。このような三重殻タンクにおいて、外槽と中間槽との間の空間である外側保冷層のガスを置換ガスに置換する処理（以下、パージ処理という）を行う場合は、例えば外槽屋根に設けられたマンホールを通じて被置換ガスを外部に排出することができる。しかしながら、内槽と中間槽との間の空間である内側保冷層をパージ処理する場合は、同様の方法を適用できない。すなわち、中間槽屋根のマンホールはパージ処理の際に塞がれているので、当該マンホールを通じて内側保冷層から被置換ガスを排出することができない。
【０００５】
本開示は、前記のような事情に鑑みてなされたものであり、中間槽屋根のマンホールが閉鎖された状況でも内側保冷層をパージ処理することが可能な三重殻タンクを提供することを目的とする。
【課題を解決するための手段】
【０００６】
前記課題を解決するためのものとして、本開示の一局面に係る三重殻タンクは、内槽屋根を含む内槽と、前記内槽屋根の上方を覆う中間槽屋根を含む中間槽と、前記中間槽屋根の上方を覆う外槽屋根を含む外槽と、前記中間槽屋根に形成された穴を底として上方に延びる筒状の胴部と、前記外槽屋根の下方において前記胴部の上端開口を閉鎖する蓋部と、を含むマンホールと、前記マンホールの前記胴部から分岐して上方に延び、前記外槽屋根を貫通するノズルと、を備えたものである。
【発明の効果】
【０００７】
本開示の三重殻タンクによれば、中間槽屋根のマンホールが閉鎖された状況でも内側保冷層をパージ処理することができる。
【図面の簡単な説明】
【０００８】

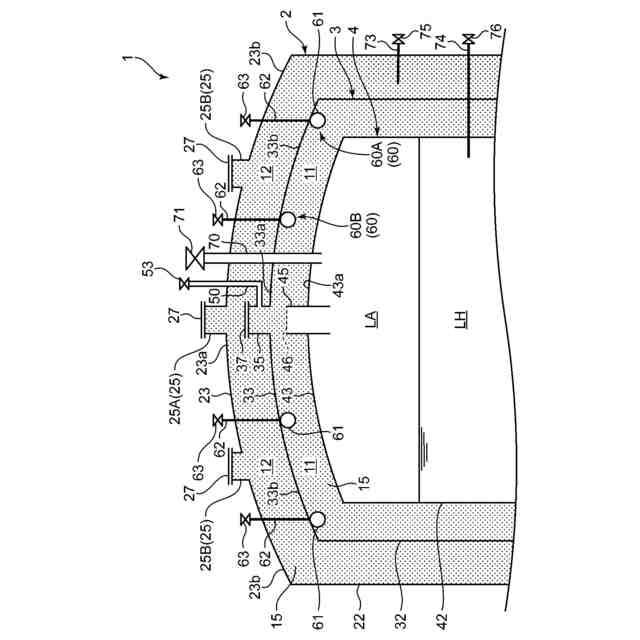

本開示の一実施形態に係る三重殻タンクの上部の構造を示す断面図である。

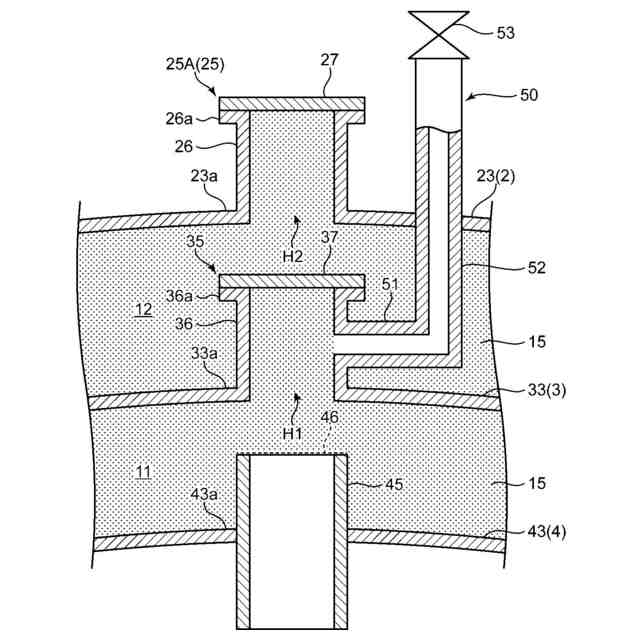

前記三重殻タンクの一部拡大断面図である。

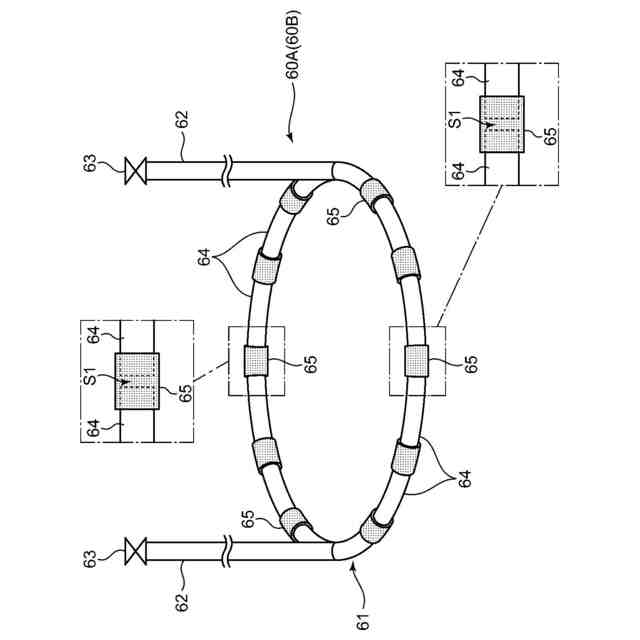

パージ管装置の構造を示す斜視図である。

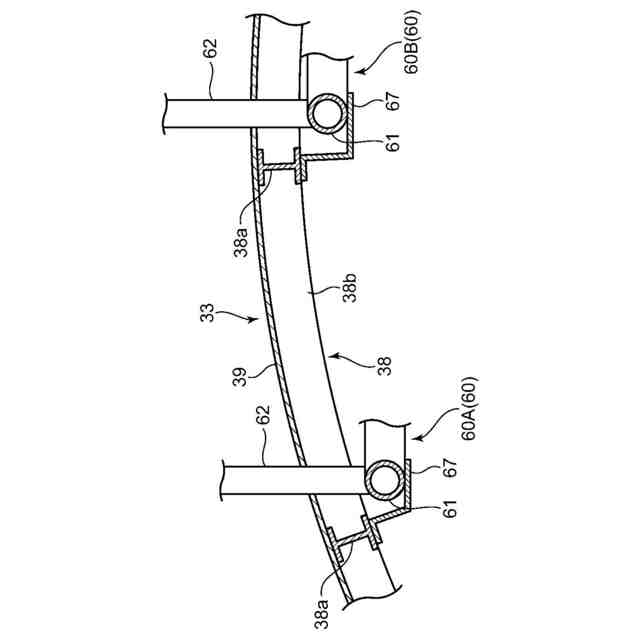

前記パージ管装置の支持構造を示す断面図である。

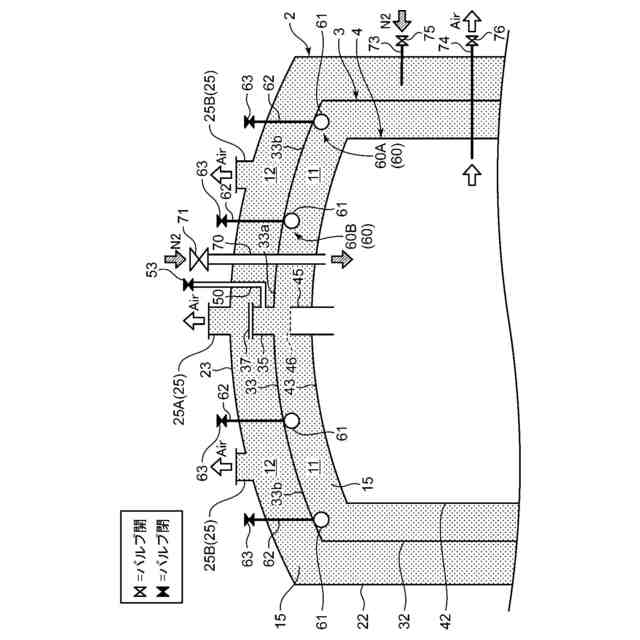

内槽のＡｉｒパージ中のガスの流れを示す図１相当図である。

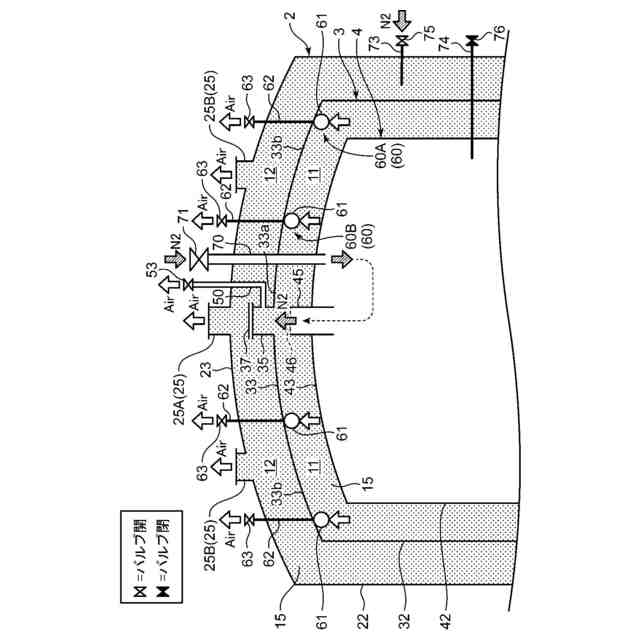

内側保冷層のＡｉｒパージ中のガスの流れを示す図１相当図である。
【発明を実施するための形態】
【０００９】
［三重殻タンクの構造］
図１は、本開示の一実施形態に係る三重殻タンク１の上部の構造を示す断面図である。本図に示される三重殻タンク１は、液化水素ＬＨを貯蔵する平底円筒型のタンクであって、図外のタンク基礎上に立設された外槽２と、外槽２の内部に収容された中間槽３と、中間槽３の内部に収容された内槽４とを備える。外槽２、中間槽３、及び内槽４は、いずれも上面視で円形状に形成され、かつ同心円状に配置されている。液化水素ＬＨは、内槽４の内部に貯蔵されている。
【００１０】
外槽２は、炭素鋼等の金属で構成された密閉体であり、前記タンク基礎の上面に敷設された円板状の外槽底板と、当該外槽底板の周縁から立設された円筒状の外槽側板２２と、外槽側板２２の上面開口を塞ぐ外槽屋根２３とを含む。外槽屋根２３は、上側に凸の球面を呈するドーム型の屋根である。
（【００１１】以降は省略されています）
