公開番号2025032896
公報種別公開特許公報(A)
公開日2025-03-12
出願番号2023138407
出願日2023-08-28
発明の名称三重殻タンク
出願人川崎重工業株式会社
代理人個人,個人
主分類F17C 13/00 20060101AFI20250305BHJP(ガスまたは液体の貯蔵または分配)
要約【課題】屋根を貫通する配管類の数を減らしながら効率よく内側保冷層をパージ処理する。
【解決手段】三重殻タンク(1)は、内槽屋根(43)を含む内槽(4)と、内槽屋根(43)の上方を覆う中間槽屋根(33)を含む中間槽(3)と、中間槽屋根(33)の上方を覆う外槽屋根(23)を含む外槽(2)と、中間槽(3)と内槽(4)との間の空間である内側保冷層(11)からガスを排出するためのパージ管装置(60)とを備える。パージ管装置(60)は、中間槽屋根(33)と内槽屋根(43)との間に配置されかつ複数の吸気口を有するベース管(61)と、ベース管(61)から上方に延びて中間槽屋根(33)及び外槽屋根(23)を貫通するノズル管(62)とを含む。
【選択図】図6
特許請求の範囲【請求項１】
内槽屋根を含む内槽と、
前記内槽屋根の上方を覆う中間槽屋根を含む中間槽と、
前記中間槽屋根の上方を覆う外槽屋根を含む外槽と、
前記中間槽と前記内槽との間の空間である内側保冷層からガスを排出するためのパージ管装置とを備え、
前記パージ管装置は、
前記中間槽屋根と前記内槽屋根との間に配置され、ガスを取り込むための複数の吸気口を有するベース管と、
前記ベース管から上方に延びて前記中間槽屋根及び前記外槽屋根を貫通するノズル管とを含む、三重殻タンク。
続きを表示（約 500 文字）【請求項２】
請求項１に記載の三重殻タンクにおいて、
前記ベース管は、前記中間槽屋根と前記内槽屋根との間において周方向に延びるように配置される、三重殻タンク。
【請求項３】
請求項２に記載の三重殻タンクにおいて、
前記中間槽屋根のうち前記ベース管の径方向内側にあたる位置に突設されたマンホールと、
前記マンホールの胴部から分岐して上方に延び、前記外槽屋根を貫通する中央ノズルとをさらに備えた、三重殻タンク。
【請求項４】
請求項１～３のいずれか１項に記載の三重殻タンクにおいて、
前記パージ管装置は、周方向に離れた前記ベース管の複数箇所から上方に延びる複数の前記ノズル管と、各ノズル管に取り付けられた複数の開閉弁とを含む、三重殻タンク。
【請求項５】
請求項１～３のいずれか１項に記載の三重殻タンクにおいて、
前記中間槽屋根は、周方向又は径方向に延びる屋根骨と、当該屋根骨に固定された屋根板とを含み、
前記ベース管は、前記屋根骨に固定されたサポートを介して前記中間槽屋根に支持される、三重殻タンク。

発明の詳細な説明【技術分野】
【０００１】
本開示は、内槽、中間槽、及び外槽を含む三重殻タンクに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
低温の液化ガスを貯蔵するタンクとして、下記特許文献１に示されるタンクが公知である。具体的に、特許文献１には、液化ガスが入る内槽と、内槽を収容する外槽と、内槽と外槽との間の空間（以下、保冷層という）にあるガスを不活性ガスに置換するパージ手段と、を備えた円筒形の二重殻タンクが開示されている。パージ手段は、外部から保冷層に不活性ガスを導入するとともに、この導入した不活性ガスによって保冷層内のガスを外槽の外部へと押し出す。
【先行技術文献】
【特許文献】
【０００３】
特開昭５８－１５６８００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、液化ガスを貯蔵するために、内槽と外槽との間にさらに中間槽を備えた三重殻タンクが用いられることがある。このような三重殻タンクにおいて、内槽と中間槽との間の空間である内側保冷層のガスを置換ガスに置換する処理（以下、パージ処理という）を行うには、例えば、内側保冷層から外槽の外部まで至る配管（ノズル）を設け、当該配管を通じて被置換ガスを排出することが考えられる。配管は、例えば屋根（中間槽屋根及び外槽屋根）を貫通するように設けることができる。この場合、配管の数が多くなると、当該配管に付随して用意すべき伸縮継手やバルブ等の部品がそれだけ多くなり、構造が複雑化するという問題がある。
【０００５】
本開示は、前記のような事情に鑑みてなされたものであり、屋根を貫通する配管類の数を減らしながら効率よく内側保冷層をパージ処理することが可能な三重殻タンクを提供することを目的とする。
【課題を解決するための手段】
【０００６】
前記課題を解決するためのものとして、本開示の一局面に係る三重殻タンクは、内槽屋根を含む内槽と、前記内槽屋根の上方を覆う中間槽屋根を含む中間槽と、前記中間槽屋根の上方を覆う外槽屋根を含む外槽と、前記中間槽と前記内槽との間の空間である内側保冷層からガスを排出するためのパージ管装置とを備え、前記パージ管装置は、前記中間槽屋根と前記内槽屋根との間に配置され、ガスを取り込むための複数の吸気口を有するベース管と、前記ベース管から上方に延びて前記中間槽屋根及び前記外槽屋根を貫通するノズル管とを含む、ものである。
【発明の効果】
【０００７】
本開示の三重殻タンクによれば、屋根を貫通する配管類の数を減らしながら効率よく内側保冷層をパージ処理することができる。
【図面の簡単な説明】
【０００８】
本開示の一実施形態に係る三重殻タンクの上部の構造を示す断面図である。

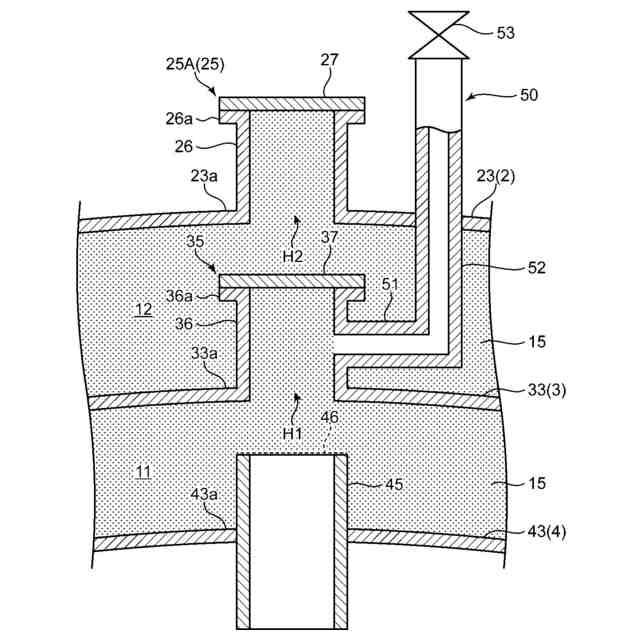

前記三重殻タンクの一部拡大断面図である。
パージ管装置の構造を示す斜視図である。

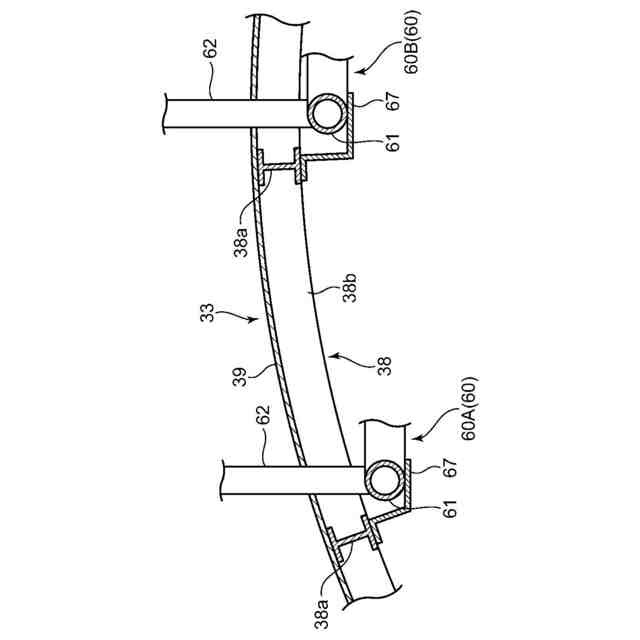

前記パージ管装置の支持構造を示す断面図である。

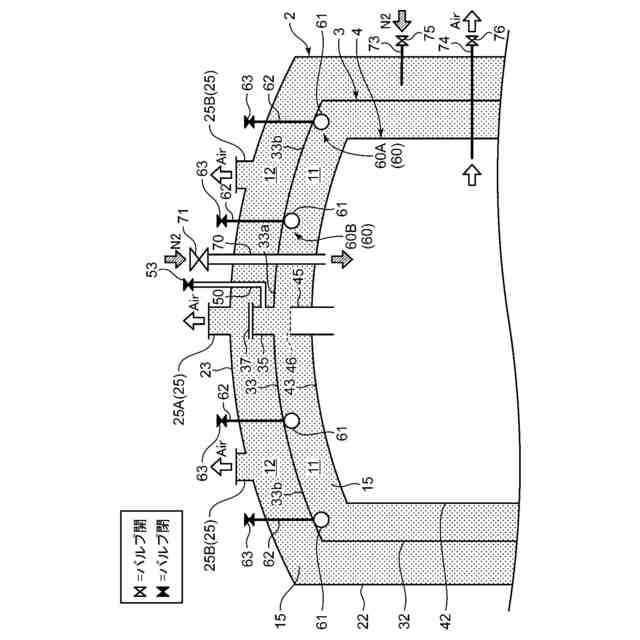

内槽のＡｉｒパージ中のガスの流れを示す図１相当図である。

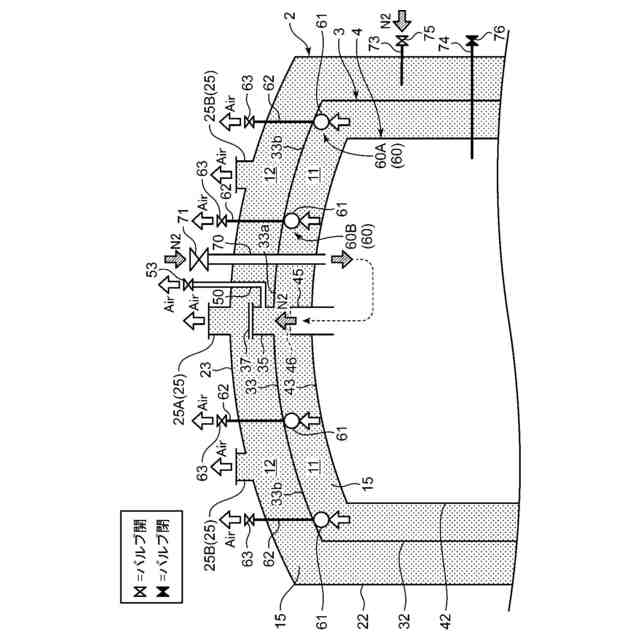

内側保冷層のＡｉｒパージ中のガスの流れを示す図１相当図である。
【発明を実施するための形態】
【０００９】
［三重殻タンクの構造］

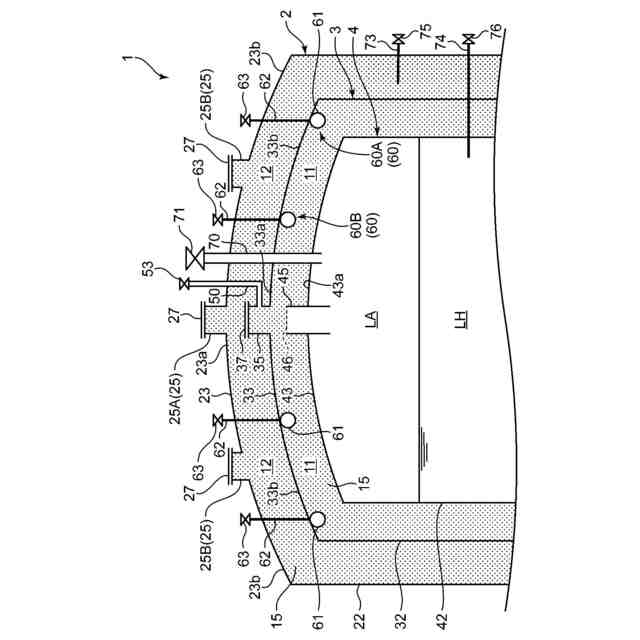

図１は、本開示の一実施形態に係る三重殻タンク１の上部の構造を示す断面図である。本図に示される三重殻タンク１は、液化水素ＬＨを貯蔵する平底円筒型のタンクであって、図外のタンク基礎上に立設された外槽２と、外槽２の内部に収容された中間槽３と、中間槽３の内部に収容された内槽４とを備える。外槽２、中間槽３、及び内槽４は、いずれも上面視で円形状に形成され、かつ同心円状に配置されている。液化水素ＬＨは、内槽４の内部に貯蔵されている。
【００１０】
外槽２は、炭素鋼等の金属で構成された密閉体であり、前記タンク基礎の上面に敷設された円板状の外槽底板と、当該外槽底板の周縁から立設された円筒状の外槽側板２２と、外槽側板２２の上面開口を塞ぐ外槽屋根２３とを含む。外槽屋根２３は、上側に凸の球面を呈するドーム型の屋根である。
（【００１１】以降は省略されています）
