公開番号2025113033
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024007651
出願日2024-01-22
発明の名称高圧水素ガス配管からの水素ガス漏洩検知システム
出願人株式会社三井E&S
代理人個人,個人,個人
主分類F17D 5/04 20060101AFI20250725BHJP(ガスまたは液体の貯蔵または分配)
要約【課題】舶用機関室への水素燃料供給が高圧噴射であっても、舶用機関室内への水素漏洩を防止し、内管からの水素漏洩をいち早く検知できる水素漏洩検知システムを提供すること。

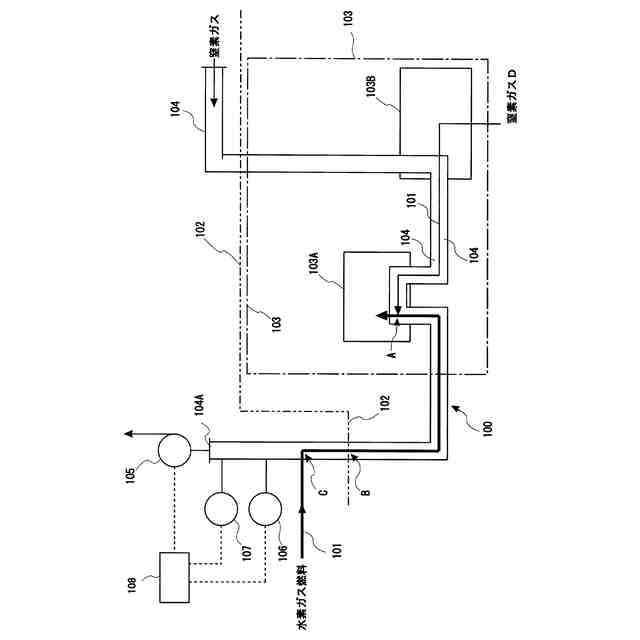

【解決手段】二重管の内管101には高圧の水素ガスが流れ、外管環状部104には窒素ガスが流れる構造であり、外管環状部104の出口は、排気ファン105に接続されており、外管環状部104の窒素ガスの圧力は、内管101の水素ガスの圧力より低圧である状態を維持し、且つ大気圧より高圧である状態を維持するように、排気ファン105によって調整され、外管環状部104の出口側配管に水素漏洩を検知する水素ガスセンサ106を設置する。
【選択図】図3
特許請求の範囲【請求項１】
高圧の水素ガス燃料を舶用機関へ供給する水素ガス燃料配管のうち、ガス安全機関区域内に位置する前記水素ガス燃料配管を二重管で構成してなる高圧水素ガス配管からの水素ガス漏洩検知システムであって、
前記二重管の内管には高圧の水素ガスが流れ、外管環状部には窒素ガスが流れる構造であり、
前記外管環状部の出口は、排気ファンに接続されており、
前記外管環状部の窒素ガスの圧力は、前記内管の水素ガスの圧力より低圧である状態を維持し、且つ大気圧より高圧である状態を維持するように、前記排気ファンによって調整され、
前記外管環状部の出口側配管に水素漏洩を検知する水素ガスセンサを設置することを特徴とする高圧水素ガス配管からの水素ガス漏洩検知システム。
続きを表示（約 470 文字）【請求項２】
前記外管環状部の圧力を検知する圧力センサを備え、
前記圧力センサで検知された圧力と、前記ガス安全機関区域の大気圧とを検知して、
前記水素ガスの圧力（P1）、前記窒素ガスの圧力（P2）および前記大気圧（P3）の関係が
（P1）＞（P2）＞（P3）
となるように、前記排気ファンの吐出圧を調整することを特徴とする請求項１記載の高圧水素ガス配管からの水素ガス漏洩検知システム。
【請求項３】

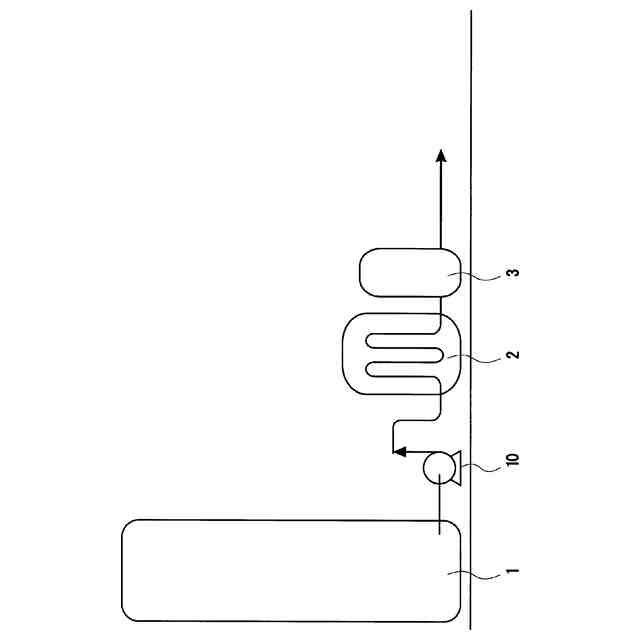

液化水素タンクと、該液化水素タンクから送られる液化水素を蒸発して水素ガスを得る蒸発器と、前記水素ガスを圧縮して高圧の水素ガスを生成するガスコンプレッサとを備えることを特徴とする請求項１記載の高圧水素ガス配管からの水素ガス漏洩検知システム。
【請求項４】
液化水素タンクと、該液化水素タンクから送られる液化水素を加圧するポンプと、前記加圧された液化水素を蒸発して水素ガスを得る蒸発器とを備えることを特徴とする請求項１記載の高圧水素ガス配管からの水素ガス漏洩検知システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水素漏洩検知システムに関し、詳しくは、水素燃料をディーゼルエンジンのような舶用機関に安全に供給できる水素漏洩検知システムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１では、舶用ボイラに可燃ガスを送る管を二重管にして、その環状部に窒素を内管の可燃性ガスより高い圧力で封入することで、可燃性ガスが環状部へ漏洩することを防止するとともに、環状部の圧力を監視して警報を出す仕組みが報告されている。
【０００３】
しかしながら、ディーゼルエンジンへの水素燃料供給は、高圧噴射（例えば３０MPa）が必要であり、二重管の内管圧力が高圧であるため、環状部をそれ以上に高圧にする必要があるが、高圧にすることは設備が重厚となり、コスト増を招く問題がある。
【０００４】
また、特許文献２では、０．１～１MPaの低圧の水素ガス供給ラインの二重管（導管）の環状部に窒素を流して、複数の分岐管の末端に水素センサを配置して水素の漏洩を検知している。しかしながら、この手法では内管の圧力が高圧水素ガス（例えば３０MPa）のような場合には、環状部（外管）をそれ以上の高圧にしようとすると、複数の分岐管を設置することは設備的に製造困難である。
【先行技術文献】
【特許文献】
【０００５】
特許第４５０８３７４号公報
特開２０２３－１４８９１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
そこで、本発明は、上記の問題を解決するものであり、舶用機関室への水素燃料供給が高圧噴射（例えば３０MPa）であっても、舶用機関室内への水素漏洩を防止し、内管からの水素漏洩をいち早く検知できる水素漏洩検知システムを提供することを課題とする。
【０００７】
さらに本発明の他の課題は、以下の記載によって明らかとなる。
【課題を解決するための手段】
【０００８】
上記課題は以下の各発明によって解決される。
【０００９】
１．
高圧の水素ガス燃料を舶用機関へ供給する水素ガス燃料配管のうち、ガス安全機関区域内に位置する前記水素ガス燃料配管を二重管で構成してなる高圧水素ガス配管からの水素ガス漏洩検知システムであって、
前記二重管の内管には高圧の水素ガスが流れ、外管環状部には窒素ガスが流れる構造であり、
前記外管環状部の出口は、排気ファンに接続されており、
前記外管環状部の窒素ガスの圧力は、前記内管の水素ガスの圧力より低圧である状態を維持し、且つ大気圧より高圧である状態を維持するように、前記排気ファンによって調整され、
前記外管環状部の出口側配管に水素漏洩を検知する水素ガスセンサを設置することを特徴とする高圧水素ガス配管からの水素ガス漏洩検知システム。
２．
前記外管環状部の圧力を検知する圧力センサを備え、
前記圧力センサで検知された圧力と、前記ガス安全機関区域の大気圧とを検知して、
前記水素ガスの圧力（P1）、前記窒素ガスの圧力（P2）および前記大気圧（P3）の関係が
（P1）＞（P2）＞（P3）
となるように、前記排気ファンの吐出圧を調整することを特徴とする前記１記載の高圧水素ガス配管からの水素ガス漏洩検知システム。
３．
液化水素タンクと、該液化水素タンクから送られる液化水素を蒸発して水素ガスを得る蒸発器と、前記水素ガスを圧縮して高圧の水素ガスを生成するガスコンプレッサとを備えることを特徴とする前記１記載の高圧水素ガス配管からの水素ガス漏洩検知システム。
４．
液化水素タンクと、該液化水素タンクから送られる液化水素を加圧するポンプと、前記加圧された液化水素を蒸発して水素ガスを得る蒸発器とを備えることを特徴とする前記１記載の高圧水素ガス配管からの水素ガス漏洩検知システム。
【発明の効果】
【００１０】
本発明によれば、舶用機関室への水素燃料供給が高圧噴射（例えば３０MPa）であっても、舶用機関室内への水素漏洩を防止し、内管からの水素漏洩をいち早く検知できる水素漏洩検知システを提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
