公開番号2025140513
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039956
出願日2024-03-14
発明の名称燃料ガス充填設備
出願人岩谷産業株式会社
代理人個人,個人,個人
主分類F17C 5/06 20060101AFI20250919BHJP(ガスまたは液体の貯蔵または分配)
要約【課題】離れているうえに高さも異なる充填先に充填ノズルを接続しやすくするとともに安全性を確保する。

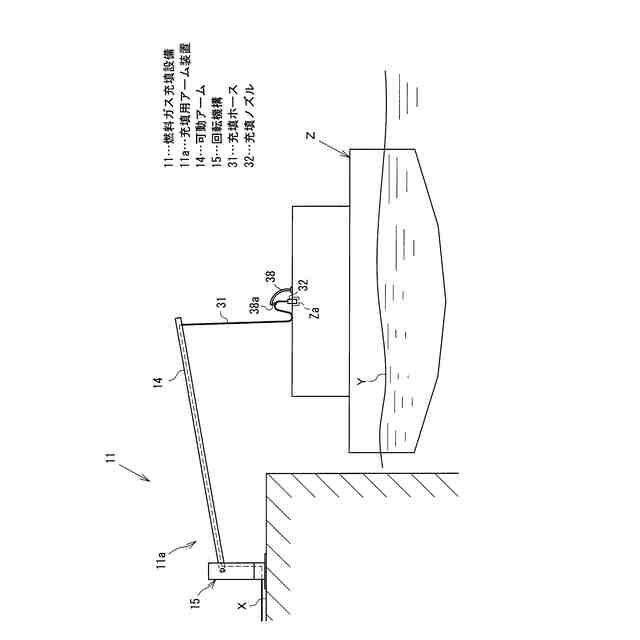

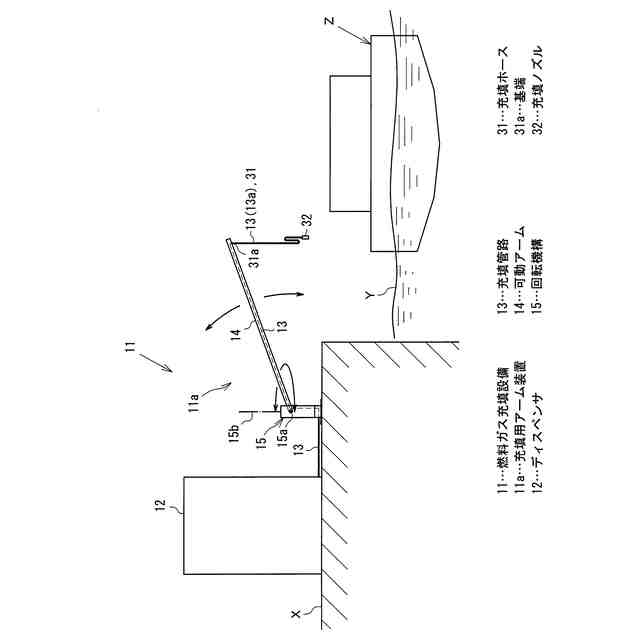

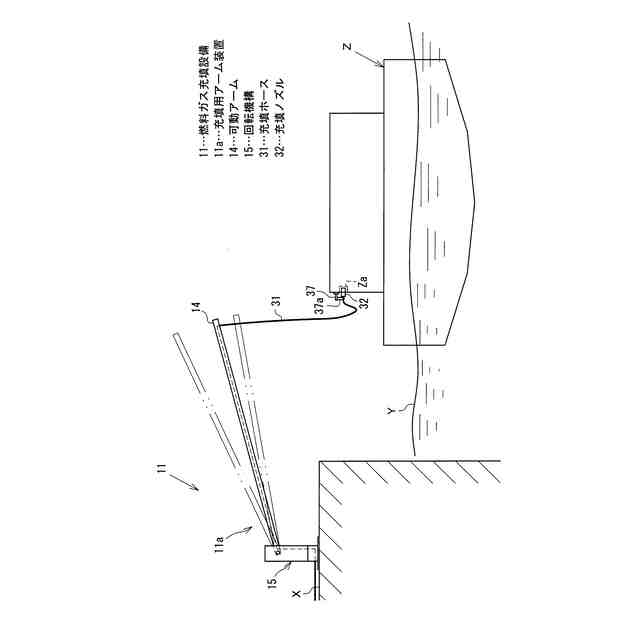

【解決手段】燃料ガス充填設備11は、ディスペンサ12から延びて燃料ガスを送り出す充填管路13に、その充填管路13の長手方向の中間部分を移動する可動アーム14を備える。可動アーム14は、その可動アーム14を充填先から退避した退避位置と充填先に向けて差し出した充填位置に移動する回転機構15で支持する。そして、充填管路13における可動アーム14よりも先の部分を柔軟な充填ホース31で構成し、充填ホース31を可動アーム14の先端部から吊下げるとともに、充填ホース31の先端の充填ノズル32を可動アーム14の先端部に対して昇降させる昇降手段を備える。
【選択図】図1

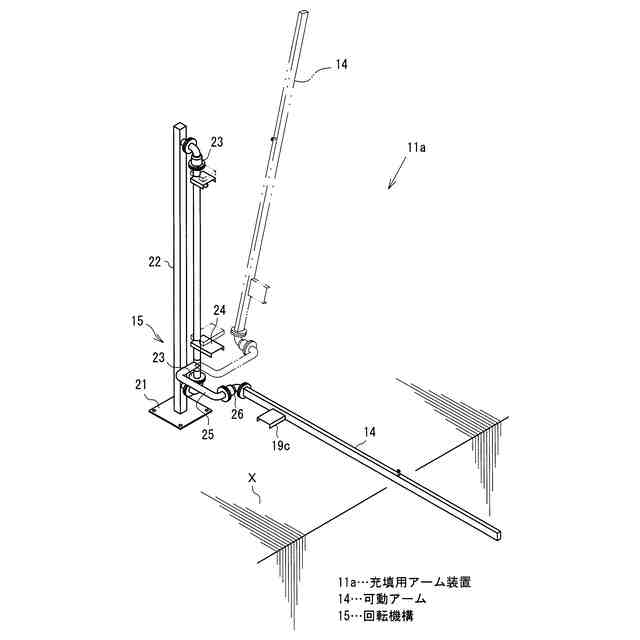

特許請求の範囲【請求項１】
燃料ガスを充填先へ充填するディスペンサを備えた燃料ガス充填設備であって、
前記ディスペンサから延びて燃料ガスを送り出す充填管路に、前記充填管路の長手方向の中間部分を移動する可動アームを備え、
前記可動アームが、前記可動アームを充填先から退避した退避位置と充填先に向けて差し出した充填位置に移動する回転機構で支持され、
前記充填管路における前記可動アームよりも先の部分が柔軟な充填ホースで構成されるとともに、前記充填ホースを前記可動アームの先端部から吊り下げ、
前記充填ホースの先端の充填ノズルを前記可動アームの先端部に対して昇降させる昇降手段が備えられた
燃料ガス充填設備。
続きを表示（約 550 文字）【請求項２】

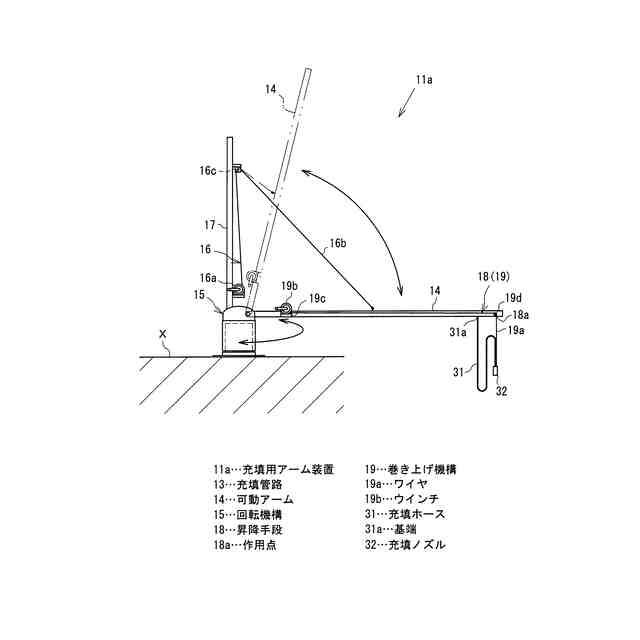

前記昇降手段が、前記充填ノズルに係止されたワイヤの巻き上げ機構で構成された
請求項１に記載の燃料ガス充填設備。
【請求項３】
前記可動アームにおける前記充填ホースの基端位置が、前記可動アームにおける前記昇降手段の作用点よりも基端側に寄っている
請求項１または請求項２に記載の燃料ガス充填設備。
【請求項４】
前記回転機構が、前記可動アームを水平方向と垂直方向に動作させるものである
請求項または請求項２に記載の燃料ガス充填設備。
【請求項５】

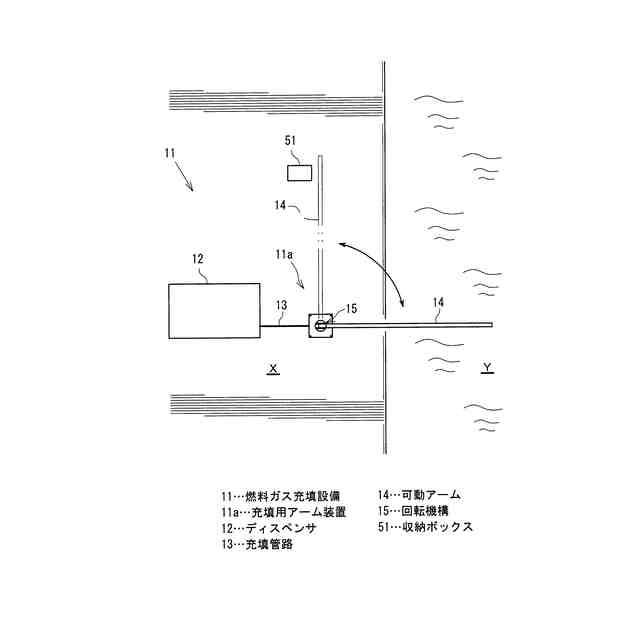

前記退避位置にある前記可動アームの先端部に対応する位置に、前記充填ホースと前記充填ノズルを収容する収納ボックスが設置された
請求項１または請求項２に記載の燃料ガス充填設備。
【請求項６】

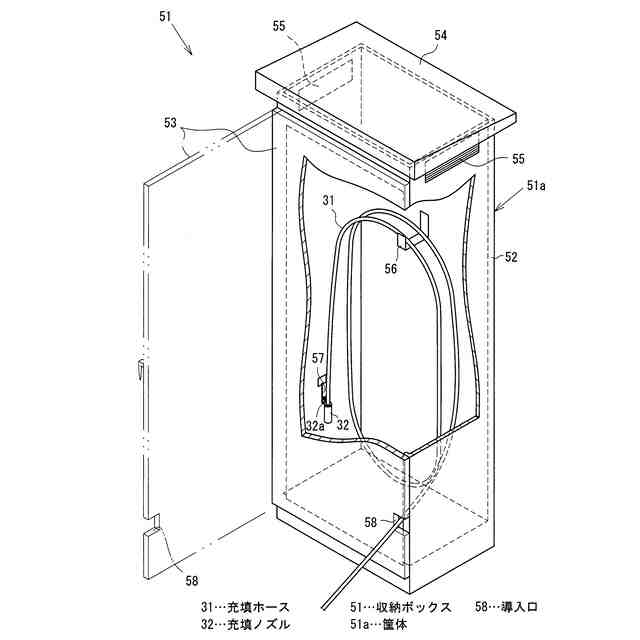

前記収納ボックスの筐体に、前記可動アームから延びる前記充填ホースを導入する導入口が形成され、
前記導入口の位置が上下方向の中間位置よりも下方である
請求項５に記載の燃料ガス充填設備。
【請求項７】
請求項１または請求項２に記載の燃料ガス充填設備に用いられる前記可動アームと前記回転機構を備えた
充填用アーム装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は、たとえば水素ガスなどのような燃料ガスを船舶や重機、建機、潜水艦等に搭載の燃料タンクに充填するための設備に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
水素ガスの充填設備としてオフサイト型、オンサイト型、移動式とあるが、いずれもプレクーラを備えたディスペンサを通して適正に充填がなされるように構成されている。ディスペンサは、曲がることができる柔軟な充填ホースを有しており、充填ホースの先端の充填ノズルが燃料タンクの充填口に接続されて充填が行われる。充填ノズルを持って接続する充填のための動作自体は何ら特別なものではないが、高圧のガスを扱う点や充填ノズルと充填ホースが重い点から、安全確保のためには扱いに注意が必要である。
【０００３】
このため、たとえば下記特許文献１のように充填ノズルを保持するアーム機構を備えたものや、下記特許文献２のように充填ホースをらせん状に保持して充填ノズルを移動可能に吊り下げるものが提案されている。これら操作性を向上するためのものとは異なり、下記特許文献３のようにガス充填装置の設置に際して必要な面積を小さくするために、充填ホースの基部側部分を支持して充填作業位置に延ばすホース支持部が筐体の上部に備えられたディスペンサもある。
【０００４】
一方、船舶等のように離れた位置であって、置かれた高さにも違いがある対象に燃料ガスを充填するために特別に考慮された充填設備はこれまでにない。
【０００５】
船舶に対して燃料ガスを充填するシステムについて、下記特許文献４に開示がある。このシステムは、埠頭にガス蓄圧器を設置し、浮き桟橋に燃料ガス充填装置、すなわちディスペンサを設置して、燃料ガス充填システムから延びる充填ホースを船舶に搭載の燃料タンクの充填口に接続するように構成されている。充填ホースが船舶に対して埠頭から延ばされるのではなく、浮き桟橋から延ばされるので、充填ホースの長さを短くできるというものである。
【０００６】
しかし、このシステムの場合でも、充填ノズルの充填口に対する接続は一人ではできない。つまり、水素ステーションでの自動車への充填作業とは異なり、充填ホースの先端の充填ノズルを、距離と高さに隔たりがある場所にいる別の作業員との間で授受する作業が必要である。
【０００７】
だが、充填ノズルと充填ホースは重いので、充填ノズルを離れたところに安全に移動させることは容易ではない。そのうえ、他所から横に延ばした充填ホースは、船舶の甲板上で這うことになるので、安全面でも留意が必要であった。
【先行技術文献】
【特許文献】
【０００８】
特開２００４－１９８７２号公報
特開２０１６－７５３７２号公報
特開２０２２－６２８６３号公報
特開２０２３－１４８５６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
この発明は、離れているうえに高さも異なる充填先に接続しやすくするとともに安全性を確保することを主たる課題とする。
【課題を解決するための手段】
【００１０】
そのために、この発明は下記の燃料ガス充填設備を提供する。
（【００１１】以降は省略されています）
