公開番号
2025025002
公報種別
公開特許公報(A)
公開日
2025-02-21
出願番号
2023129426
出願日
2023-08-08
発明の名称
水素吸蔵システム
出願人
鹿島建設株式会社
代理人
弁理士法人後藤特許事務所
主分類
F17C
11/00 20060101AFI20250214BHJP(ガスまたは液体の貯蔵または分配)
要約
【課題】水素利用装置の始動時に、水素利用装置に確実に水素を供給する。
【解決手段】水素吸蔵システム100は、水素利用装置Cに供給するための水素を吸蔵する水素吸蔵合金11A,11Bと、水と反応することで発熱する発熱剤を有する発熱部71と、始動時に発熱部71によって発生した熱で水素吸蔵合金11A,11Bを加熱する加熱部72A,72Bと、を備える。
【選択図】図1
特許請求の範囲
【請求項1】
水素利用装置に供給するための水素を吸蔵する水素吸蔵合金と、
水と反応することで発熱する発熱剤を有する発熱部と、
始動時に前記発熱部によって発生した熱で前記水素吸蔵合金を加熱する加熱部と、を備えた水素吸蔵システム。
続きを表示(約 150 文字)
【請求項2】
請求項1に記載された水素吸蔵システムであって、
前記発熱剤は、再利用可能である水素吸蔵システム。
【請求項3】
請求項1に記載された水素吸蔵システムであって、
前記発熱剤は、前記水素吸蔵合金で発生した熱によって加熱されることで再生する水素吸蔵システム。
発明の詳細な説明
【技術分野】
【0001】
本発明は、水素吸蔵システムに関する。
続きを表示(約 1,000 文字)
【背景技術】
【0002】
特許文献1には、水素吸蔵合金が収容される水素吸蔵合金容器と、水素吸蔵合金との伝熱が行われる熱媒体が移動する熱媒体移動路と、熱媒体移動路で移動する熱媒体の温度調整を行う温度調整部とを備えた水素貯蔵システムが開示されている。
【先行技術文献】
【特許文献】
【0003】
特開2019-35479号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
特許文献1に記載された発明では、ヒータによって水タンク内の水(熱媒体)を加熱して、その加熱された水によって水素吸蔵合金を加熱することで、水素吸蔵合金から水素を脱着している。
【0005】
しかしながら、特許文献1に記載された発明において、例えば、燃料電池(水素利用装置)を始動する時に、停電などによってヒータを作動させる電源が確保できない状態になっている場合には、水素吸蔵合金を加熱できない。この結果、燃料電池に水素を供給することができず、燃料電池を始動できないおそれがある。
【0006】
本発明は、水素利用装置の始動時に、外部から電力供給を受けずとも、水素利用装置に水素を供給することを目的とする。
【課題を解決するための手段】
【0007】
本発明は、水素吸蔵システムであって、水素利用装置に供給するための水素を吸蔵する水素吸蔵合金と、水と反応することで発熱する発熱剤を有する発熱部と、始動時に発熱部によって発生した熱で水素吸蔵合金を加熱する加熱部と、を備える。
【発明の効果】
【0008】
本発明によれば、水素利用装置の始動時に、外部から電力供給を受けずとも、水素利用装置に水素を供給できる。
【図面の簡単な説明】
【0009】

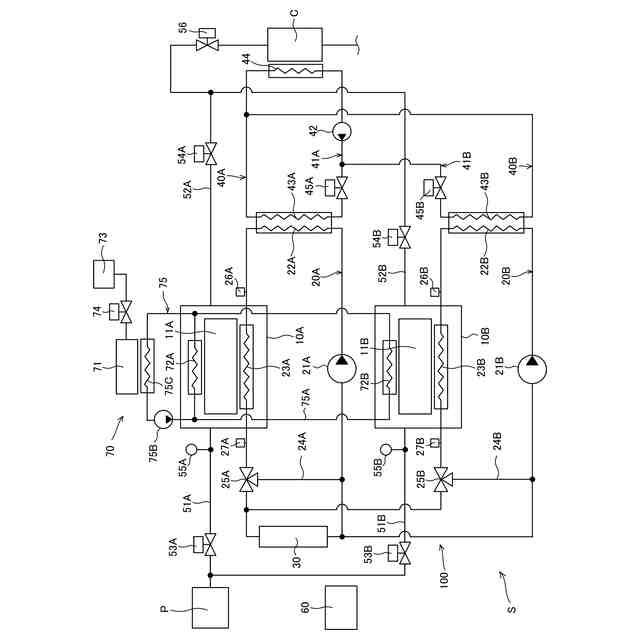

図1は、本発明の第1実施形態に係る水素吸蔵システムが適用される水素エネルギーシステムの概略図である。

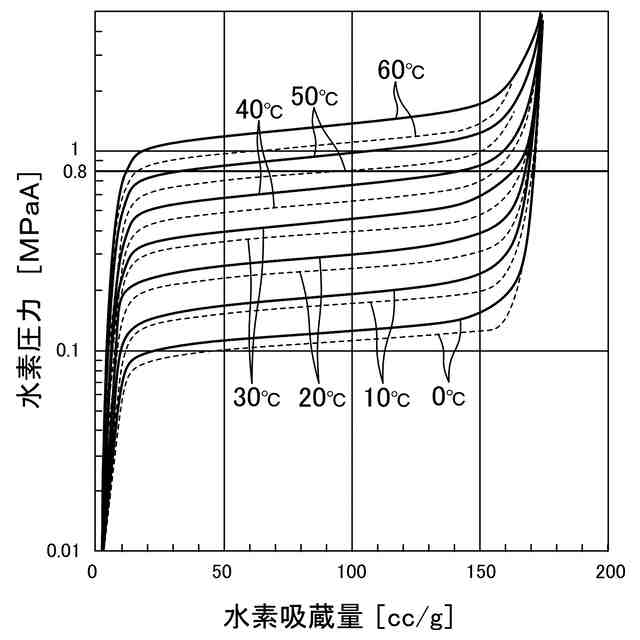

図2は、本発明の実施形態に係る水素吸蔵合金の吸蔵量と水素貯蔵タンク内の圧力との関係を示す特性図である。

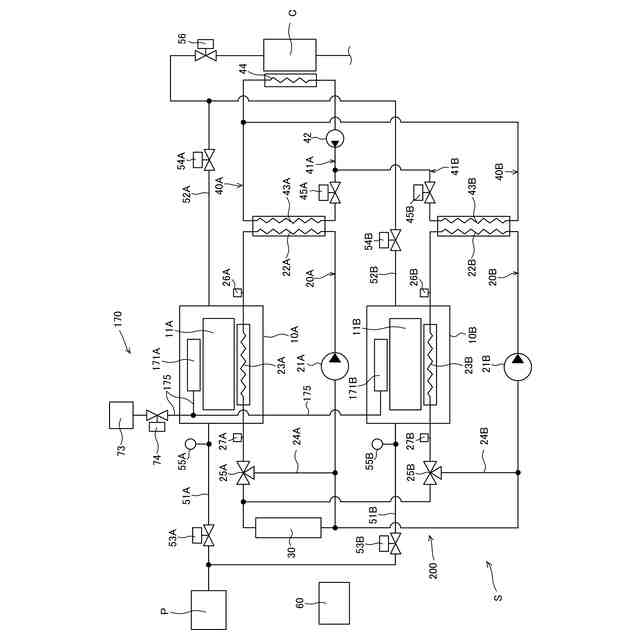

図3は、本発明の第2実施形態に係る水素吸蔵システムが適用される水素エネルギーシステムの概略図である。
【発明を実施するための形態】
【0010】
以下、図面を参照して、本発明の実施形態について説明する。
(【0011】以降は省略されています)
