公開番号2025024303
公報種別公開特許公報(A)
公開日2025-02-20
出願番号2023128323
出願日2023-08-07
発明の名称圧着接続部材
出願人白山商事株式会社,株式会社ダイヘン
代理人個人
主分類H01R 4/18 20060101AFI20250213BHJP(基本的電気素子)
要約【課題】表面に絶縁被膜が形成された銅又は銅合金製の電線についても圧着によって良好な電気的接続を得ることができる圧着接続部材を提供する。

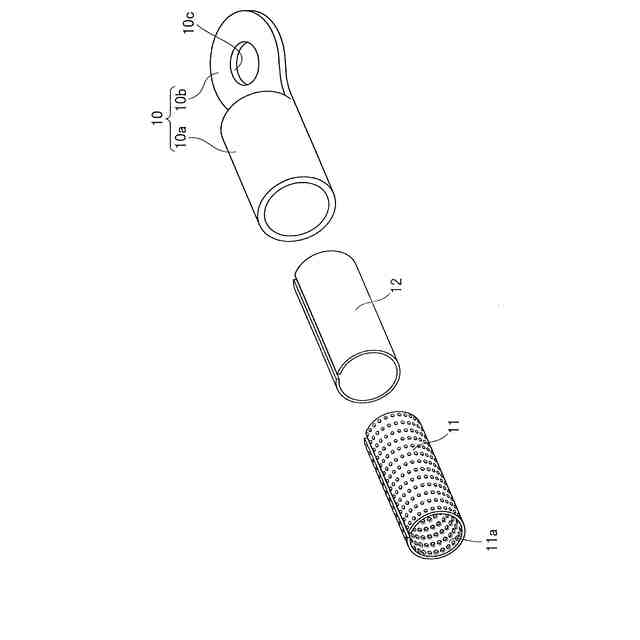

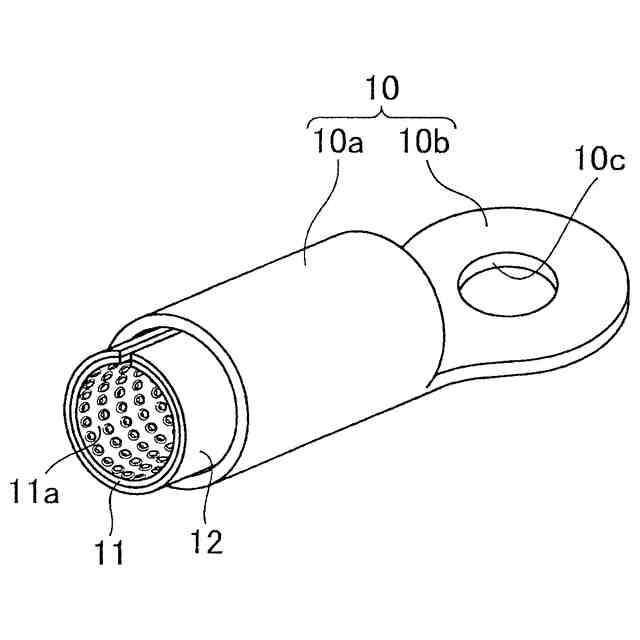

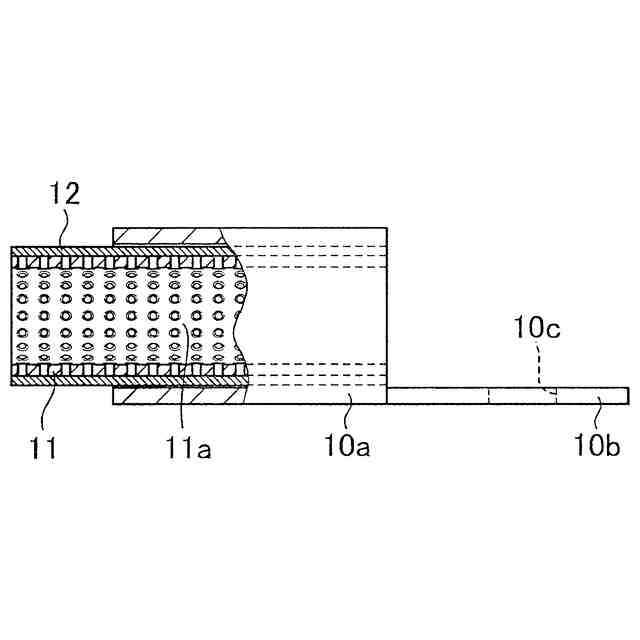

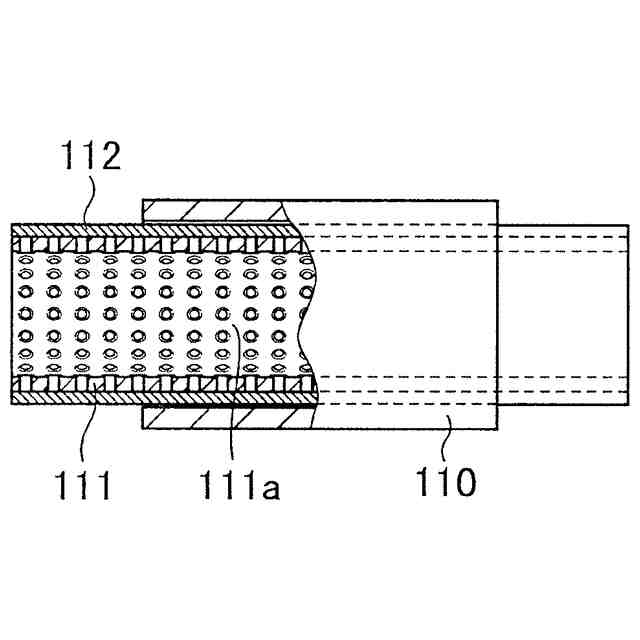

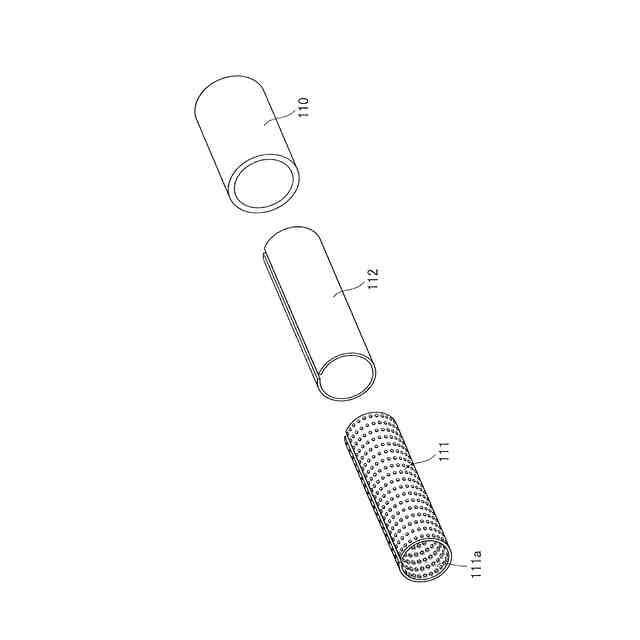

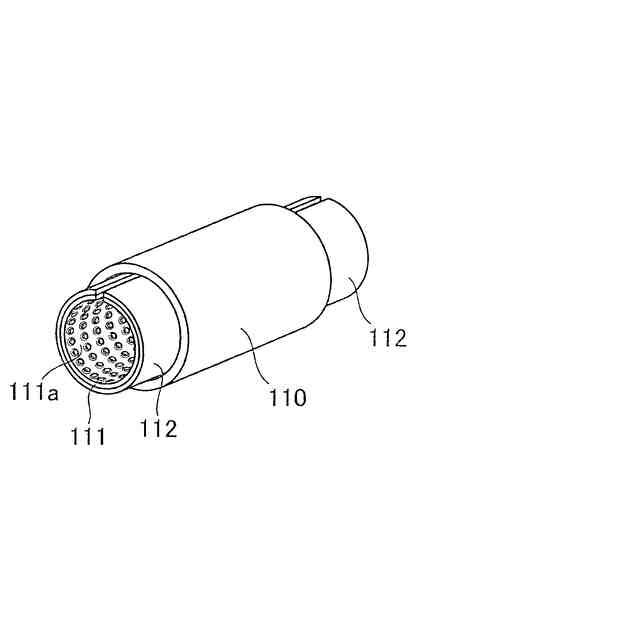

【解決手段】圧着接続部材は、圧着時は圧着すべき電線を取り囲むようにその外側に設けられたセレーション部材と、セレーション部材を取り囲んでその外側に設けられセレーション部材の構成材料より硬い導電材料で形成された補強押圧部材と、補強押圧部材を取り囲んでその外側に設けられる圧着部とを備えている。
【選択図】図1
特許請求の範囲【請求項１】
圧着時は圧着すべき電線を取り囲むようにその外側に設けられたセレーション部材と、該セレーション部材を取り囲んでその外側に設けられ前記セレーション部材の構成材料より硬い導電材料で形成された補強押圧部材と、該補強押圧部材を取り囲んでその外側に設けられる圧着部とを備えていることを特徴とする圧着接続部材。
続きを表示（約 480 文字）【請求項２】
前記補強押圧部材が、銅より硬い銅合金材料で形成されていることを特徴とする請求項１に記載の圧着接続部材。
【請求項３】
前記補強押圧部材が、リン青銅合金材料で形成されていることを特徴とする請求項２に記載の圧着接続部材。
【請求項４】
前記補強押圧部材が、０．０５～０．２ｍｍの厚さを有していることを特徴とする請求項１に記載の圧着接続部材。
【請求項５】
前記セレーション部材が、前記電線より硬い導電材料で形成されていることを特徴とする請求項１に記載の圧着接続部材。
【請求項６】
前記セレーション部材が、銅又は銅合金材料で形成されていることを特徴とする請求項１に記載の圧着接続部材。
【請求項７】
前記電線が、絶縁被膜で被覆された銅又は銅合金材料によって形成された電線であることを特徴とする請求項１に記載の圧着接続部材。
【請求項８】
前記圧着部が、銅又は銅合金材料で形成されていることを特徴とする請求項１から７のいずれか１項に記載の圧着接続部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電線の圧着接続に使用される圧着接続部材に係り、特に、銅又は銅合金製の導体を用いた電線の圧着接続に使用して有効な圧着接続部材に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
アルミニウム電線を銅製の圧着端子に圧着接続する場合、電線の表面に形成された酸化被膜や絶縁塗膜（以下、絶縁被膜）を除去するために、圧着端子の内壁にセレーションを形成して圧着するか、圧着端子内部にセレーション部材を挿入して圧着することが行われる。
【０００３】
特許文献１には、圧着部の内側の表面に、導体の長さ方向に対して斜めに延びるセレーションを形成し、圧着時に、このセレーションがアルミニウム電線表面の絶縁被膜を破壊して接触し導通するようにした圧着端子が記載されている。アルミニウム電線の圧着を行う場合には、このような従来の圧着端子を用いてもセレーションがその絶縁被膜を破壊してアルミニウムに食い込み、セレーションの孔内にアルミニウムが充填されるので、良好な電気的接触を得ることができる。
【先行技術文献】
【特許文献】
【０００４】
特開２００３－２４９２８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

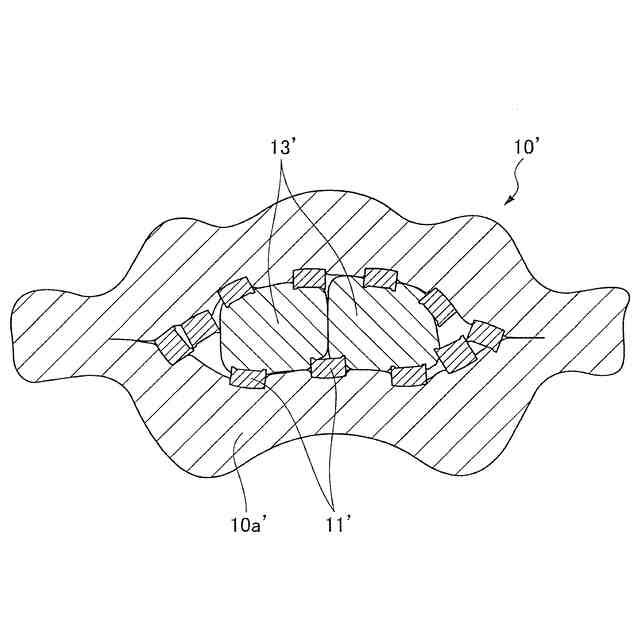

しかしながら、このような従来の圧着端子を銅製又は銅合金製の電線の圧着に用いると、銅製の圧着端子－セレーション－銅製又は銅合金製の電線がこの順序で重畳されて圧着することとなり、セレーションが銅製又は銅合金製の電線ではなく、銅製の圧着端子側に食い込む現象が生じて電線の絶縁被膜を効果的に破ることができず、良好な電気的接触を得ることができなかった。
【０００６】
従って、本発明は従来技術の上述の問題点を解消するものであり、その目的は、表面に絶縁被膜が形成された銅又は銅合金製の電線についても圧着によって良好な電気的接続を得ることができる圧着接続部材を提供することにある。
【課題を解決するための手段】
【０００７】
本発明によれば、圧着接続部材は、圧着時は圧着すべき電線を取り囲むようにその外側に設けられたセレーション部材と、セレーション部材を取り囲んでその外側に設けられたセレーション部材の構成材料より硬い導電材料で形成された補強押圧部材と、補強押圧部材を取り囲んでその外側に設けられる圧着部とを備えている。
【０００８】

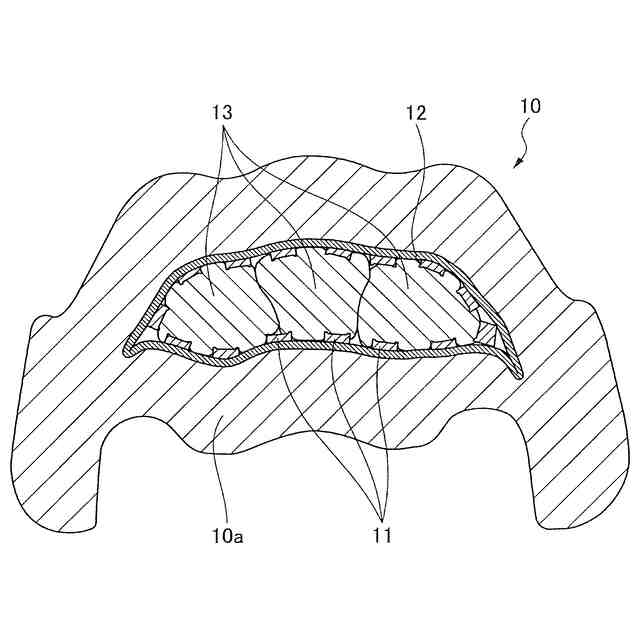

セレーション部材と圧着部との間に補強押圧部材が設けられているため、圧着時にセレーション部材は、圧着部に直接的に当接しない。しかも、補強押圧部材がセレーション部材の構成材料より硬い導電材料で形成されているため、この補強押圧部材にセレーション部材が食い込むことはなく、圧着時の圧着部からの力が補強押圧部材の全面に分散されてセレーション部材に印加されることとなる。このため、セレーション部材は、圧着部側ではなく、電線側に食い込むこととなり、電線表面に形成されている絶縁被膜がセレーション部材によって効果的に破壊され、電線本体とセレーション部材、補強押圧部材及び圧着部との間の良好な電気的接続が得られる。
【０００９】
補強押圧部材が、銅より硬い銅合金材料で形成されていることが好ましい。
【００１０】
この場合、補強押圧部材が、リン青銅合金材料で形成されていることがより好ましい。リン青銅合金材料で形成すれば、電気的導通が良好となる。
（【００１１】以降は省略されています）
