公開番号2025172365
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2024077837
出願日2024-05-13
発明の名称圧着ダイス及び圧着装置
出願人白山商事株式会社,株式会社東光高岳
代理人個人,個人
主分類H01R 43/048 20060101AFI20251118BHJP(基本的電気素子)
要約【課題】圧着後の圧着端子及び電線に偏肉部が生じにくく、構成が簡単であり、作業者が手持ちで圧着作業をすることができ、充分なカシメ力(圧着力)を発生することができる圧着ダイス及びこの圧着ダイスを備えた圧着装置を提供する。
【解決手段】圧着ダイスは、1対の圧着アームと、1対の圧着アームの一端部にそれぞれ設けられており、1対の圧着アームの軸方向に対して垂直方向にそれぞれ伸長する1対の直角端部と、1対の直角端部の互いに対向する側面にそれぞれ設けられており、1対の圧着アームの回動により、圧着端子及び電線を押圧してカシメを行うために互いに咬合する1対の歯口部とを備えている。

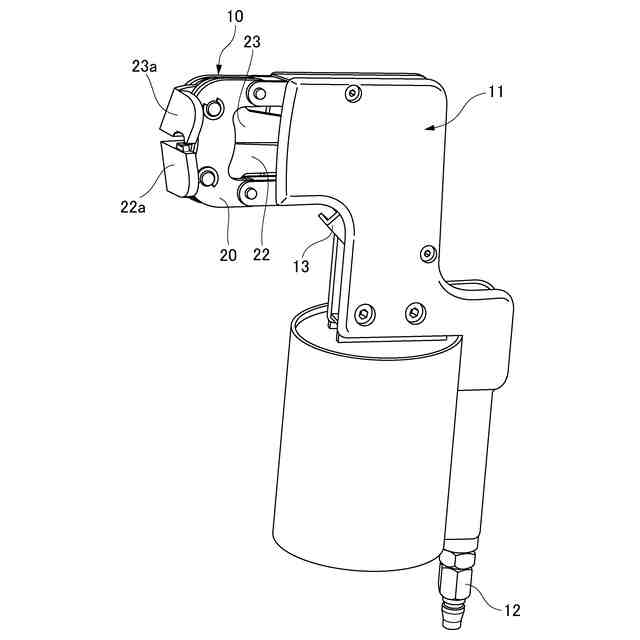

【選択図】図1
特許請求の範囲【請求項１】

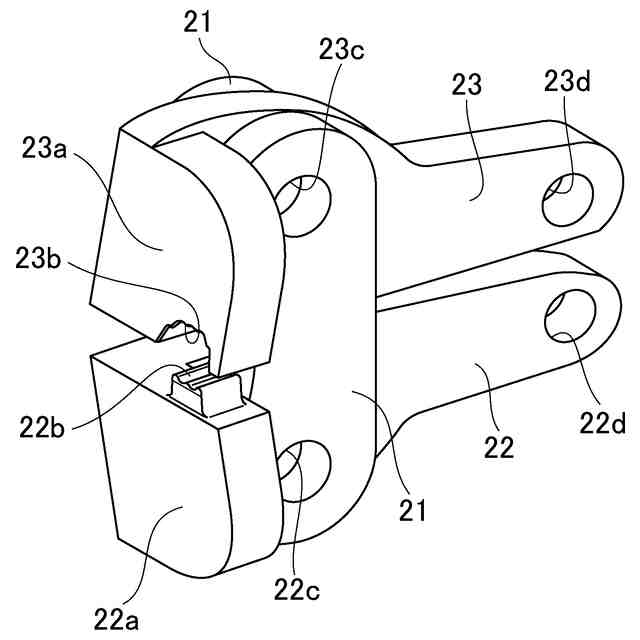

１対の圧着アームと、前記１対の圧着アームの一端部にそれぞれ設けられており、前記１対の圧着アームの軸方向に対して垂直方向にそれぞれ伸長する１対の直角端部と、前記１対の直角端部の互いに対向する側面にそれぞれ設けられており、前記１対の圧着アームの回動により、圧着端子及び電線を押圧してカシメを行うために互いに咬合する１対の歯口部とを備えていることを特徴とする圧着ダイス。
続きを表示（約 580 文字）【請求項２】

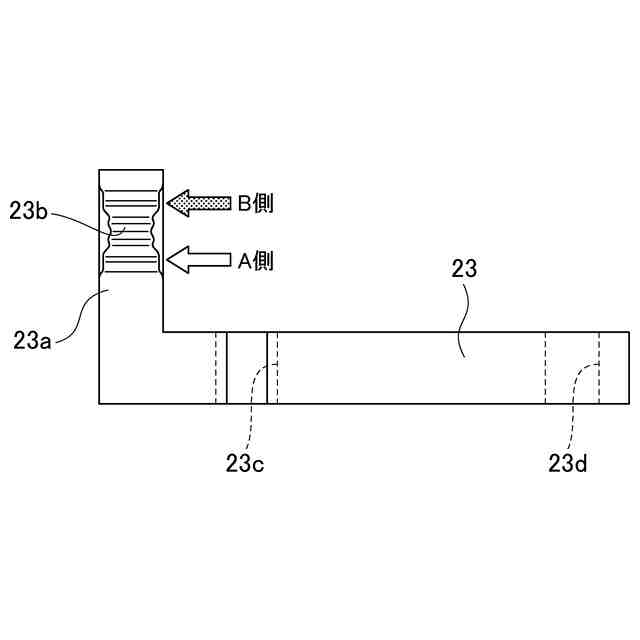

前記１対の直角端部が、前記１対の圧着アームの回動する面に垂直の方向に伸長していることを特徴とする請求項１に記載の圧着ダイス。
【請求項３】

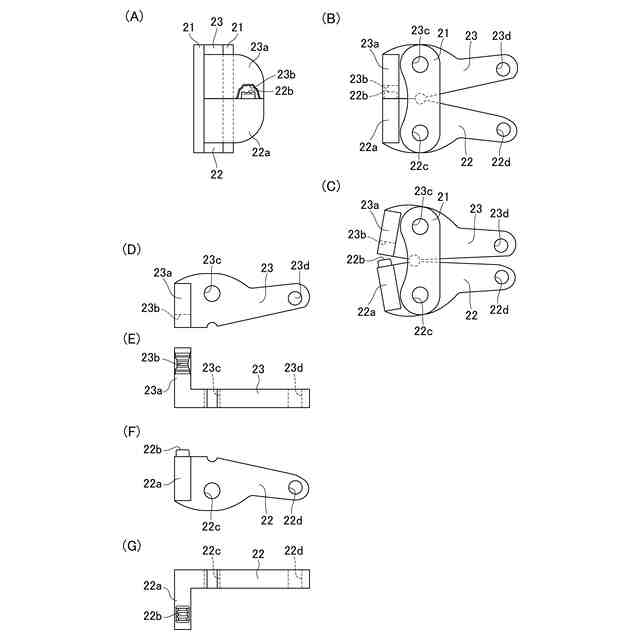

前記１対の圧着アームの各々が、圧着アームの一端部に設けられた前記直角端部と、前記圧着アームの他端部に設けられ、カシメ動作用の駆動力が加えられる圧力加入部と、前記直角端部及び前記圧力加入部間に設けられた枢軸部とを有し、前記枢軸部を中心とする前記１対の圧着アームの枢動によって前記１対の歯口部が圧着端子及び電線のカシメを行うように構成されていることを特徴とする請求項１に記載の圧着ダイス。
【請求項４】
請求項１から３のいずれか１項に記載の圧着ダイスを備えていることを特徴とする圧着装置。
【請求項５】
空気圧によって発生したカシメ動作用の駆動力によって駆動される空気圧式圧着装置であることを特徴とする請求項４に記載の圧着装置。
【請求項６】
一端にカシメ動作用の駆動力が加えられるスライダと、該スライダの他端に一端がそれぞれ連結された２つのリンクとを有するトグル機構をさらに備えており、前記トグル機構の前記リンクの他端が前記圧着ダイスの前記１対の圧着アームの前記圧力加入部に連結されていることを特徴とする請求項４に記載の圧着装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電線と圧着端子との圧着接続に使用される圧着ダイス及びこの圧着ダイスを備えた圧着装置に係り、特に、アルミニウムやアルミニウム合金製の導体を用いた電線と圧着端子との圧着接続に用いて好適な圧着ダイス及び圧着装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
作業者が手持ちで圧着作業をすることができる圧着装置又は圧着工具における圧着ダイスの多くは、１対のアームを枢着部で回動自在に連結し、枢着部を中心としてこれら１対のアームを回動させることにより、それらの先端に設けた１対の歯口部で電線と圧着端子とを圧着接続する構造を有している。
【０００３】
例えば、特許文献１には、先端側が互いに近づく方向に動くように配設された一対の顎部と、後端側が互いに近づく方向に回動可能に配設された一対のハンドル部と、ハンドル部のうちの少なくとも一方側又は他方側に、所定の軸部材によって回動可能に連結されたスタンド部とを備えた圧着ダイス及び圧着工具が記載されている。
【０００４】
また、特許文献２には、一端から他端に至る一対の把持部材と、一対の把持部材同士を回動可能に連結する枢着部と、基端から先端に至る一対の挟持部材と、一対の挟持部材同士を基端と先端との間の中ほどで支持する支持部とを備え、一方の挟持部材は、他端側が一方の把持部材に対して回動自在に接続され、他方の挟持部材は、他方の把持部材に対して不動に固定され又は他方の把持部材と一体の部材で形成され、一対の把持部材の一端同士を近づけることにより、一対の挟持部材の先端に設けられたダイス部同士が互いに接近するようにした圧着ダイス及び圧着工具が記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２０－０２３０２７号公報
特開２０２２－０７６６４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、これら特許文献１及び特許文献２に記載された従来の圧着ダイス及び圧着工具によると、１対のアームの回動に基づいて、１対の歯口部が円弧状に運動して互いに咬合しカシメを行っているため、圧着端子及び電線に加えられる力が加圧面の先端側と後端側とで均一とはならず、圧着後の圧着端子及び電線に偏肉部がどうしても発生していた。偏肉部が発生すると、端子の圧着強度が大幅に低下する。
【０００７】
１対の歯口部が直線状に運動して互いに咬合しカシメを行う圧着ダイスを備えた圧着工具も存在するが、作業者が手持ちで圧着作業をすることができる圧着工具においては、アームの回動運動を直線運動に無理やり変換しているため、充分なカシメ力で圧着することが難しく、また、構造が複雑である。１対の歯口部が直線状に運動して互いに咬合しカシメを行う備え付けの圧着装置も存在するが、備え付けであることから、重量が重いので操作性が悪く打ち損じが起き易いこと、生産性が悪いこと、高価であることなど、種々の問題点を有している。
【０００８】
従って、本発明の目的は、圧着後の圧着端子及び電線に偏肉部が生じにくく、構成が簡単な圧着ダイス及びこの圧着ダイスを備えた圧着装置を提供することにある。
【０００９】
本発明の他の目的は、作業者が手持ちで圧着作業をすることができ、充分なカシメ力（圧着力）を発生することができる圧着ダイス及びこの圧着ダイスを備えた圧着装置を提供することにある。
【課題を解決するための手段】
【００１０】
本発明によれば、圧着ダイスは、１対の圧着アームと、１対の圧着アームの一端部にそれぞれ設けられており、１対の圧着アームの軸方向に対して垂直方向にそれぞれ伸長する１対の直角端部と、１対の直角端部の互いに対向する側面にそれぞれ設けられており、１対の圧着アームの回動により、圧着端子及び電線を押圧してカシメを行うために互いに咬合する１対の歯口部とを備えている。
（【００１１】以降は省略されています）
