公開番号2025022435
公報種別公開特許公報(A)
公開日2025-02-14
出願番号2023126997
出願日2023-08-03
発明の名称パラソル固定具
出願人株式会社昭電,東京電力ホールディングス株式会社
代理人個人,個人,個人,個人
主分類A45B 17/00 20060101AFI20250206BHJP(手持品または旅行用品)
要約【課題】屋外で作業する作業者を雨や直射日光から守るためのパラソルを、安定して固定することができるパラソル固定具を提供する。

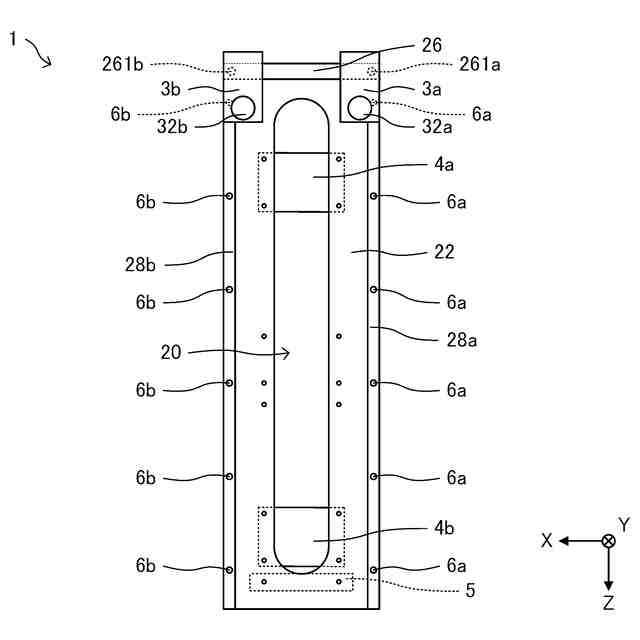

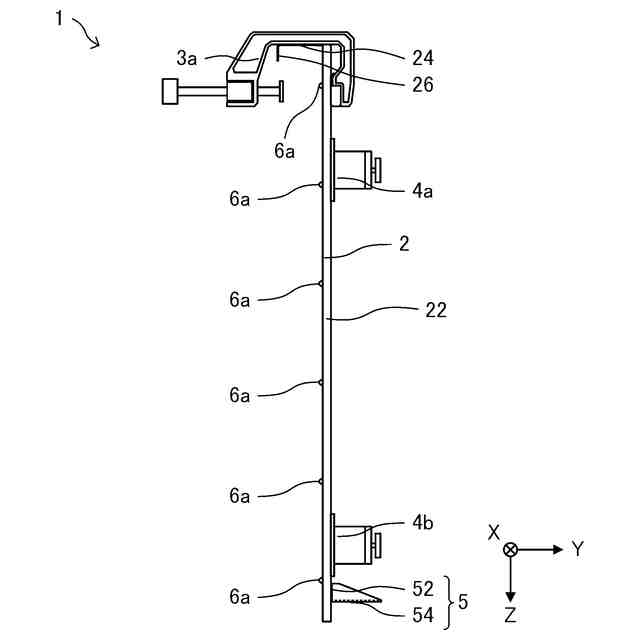

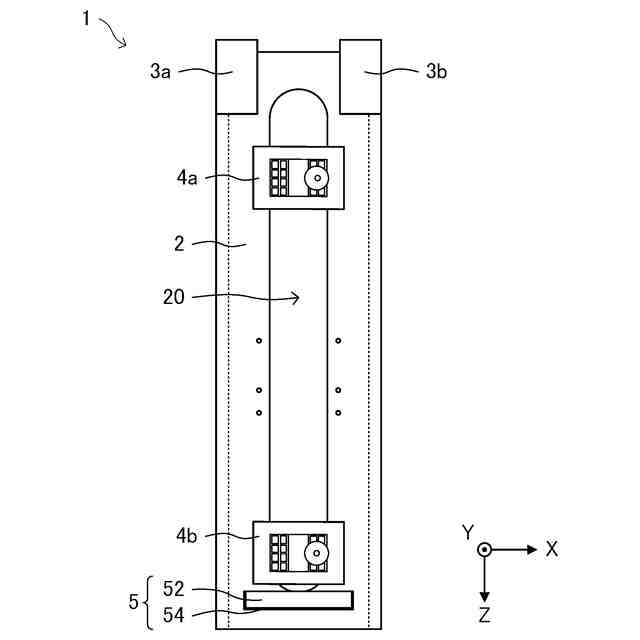

【解決手段】パラソルを支持し、筐体に固定されるパラソル固定具1であって、パラソルの支柱が挿入されることでパラソルを支持する第1支持部材4aと、支柱が挿入されることでパラソルを支持する第2支持部材4bと、パラソルの落下を防止する落下防止部材5と、第1支持部材4a、第2支持部材4b、及び落下防止部材5が取り付けられたベース部材2と、ベース部材2との間で筐体を挟み込み、ベース部材2を筐体に固定する第1筐体固定部材3aと、を備え、第1筐体固定部材3aは、ベース部材2の端部に取り付けられ、ベース部材2には、第1筐体固定部材3aから近い順に第1支持部材4a、第2支持部材4b、及び落下防止部材5が取り付けられている。
【選択図】図2
特許請求の範囲【請求項１】
パラソルを支持し、筐体に固定されるパラソル固定具であって、

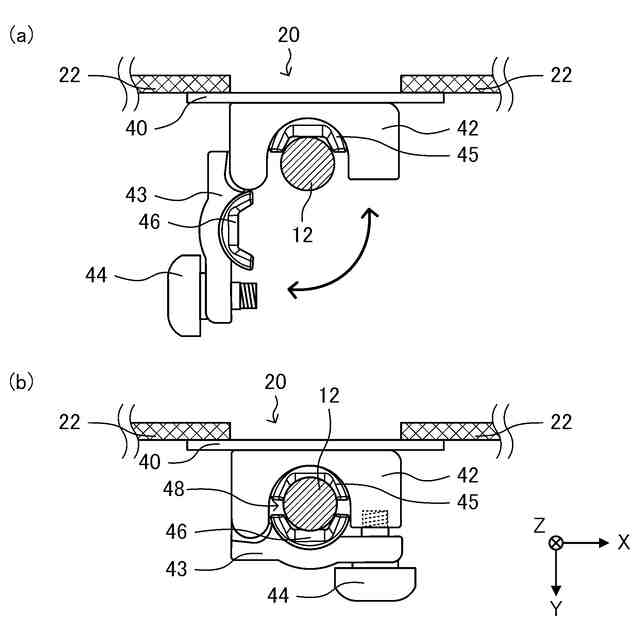

前記パラソルの支柱が挿入されることで前記パラソルを支持する第１支持部材と、
前記支柱が挿入されることで前記パラソルを支持する第２支持部材と、
前記パラソルの落下を防止する落下防止部材と、
前記第１支持部材、前記第２支持部材、及び前記落下防止部材が取り付けられたベース部材と、

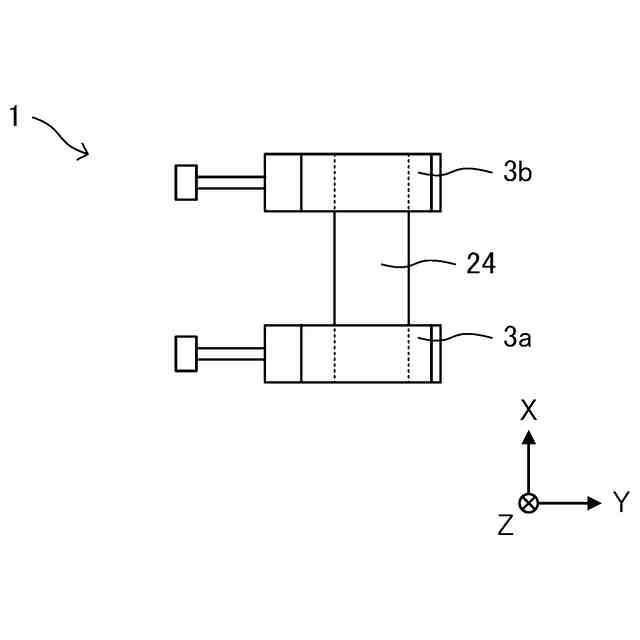

前記ベース部材との間で前記筐体を挟み込み、前記ベース部材を前記筐体に固定する第１筐体固定部材と、
を備え、
前記第１筐体固定部材は、前記ベース部材の端部に取り付けられ、
前記ベース部材には、前記第１筐体固定部材から近い順に、前記第１支持部材、前記第２支持部材、及び前記落下防止部材が取り付けられていることを特徴とするパラソル固定具。
続きを表示（約 800 文字）【請求項２】
請求項１に記載のパラソル固定具において、
前記第１支持部材及び前記第２支持部材は、前記ベース部材から取り外し可能であり、
前記ベース部材は、前記第１筐体固定部材から近い順に、第１取付位置、第２取付位置、及び第３取付位置を有し、
前記第１支持部材は、前記第１取付位置又は前記第２取付位置に取り付け可能であり、
前記第２支持部材は、前記第２取付位置又は前記第３取付位置に取り付け可能であることを特徴とするパラソル固定具。
【請求項３】
請求項１に記載のパラソル固定具において、
前記ベース部材の前記端部に取り付けられ、前記ベース部材との間で前記筐体を挟み込み、前記ベース部材を前記筐体に固定する第２筐体固定部材をさらに備えることを特徴とするパラソル固定具。
【請求項４】
請求項１に記載のパラソル固定具において、
前記ベース部材の前記端部には、カラビナの取り付けが可能な貫通孔が形成されていることを特徴とするパラソル固定具。
【請求項５】
請求項１に記載のパラソル固定具において、
前記ベース部材の前記筐体と接する部分には、ゴムが取り付けられていることを特徴とするパラソル固定具。
【請求項６】
請求項１に記載のパラソル固定具において、
前記第１支持部材の前記支柱と接する部分、及び前記第２支持部材の前記支柱と接する部分には、ゴムが取り付けられていることを特徴とするパラソル固定具。
【請求項７】
請求項１乃至６のいずれか１項に記載のパラソル固定具において、
前記ベース部材は、開口を有し、
前記第１支持部材、及び前記第２支持部材は、前記開口を跨ぐように前記ベース部材に取り付けられていることを特徴とするパラソル固定具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パラソル固定具に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
屋外に設けられた配線盤や配電盤の盤内における配線や接続、測定等の作業や、高所作業車のバケットに搭乗した状態で実施される作業等の屋外作業においては、作業者を雨や直射日光から守り、作業者が円滑して作業ができる環境を提供することが求められている。例えば、特許文献１には、高所作業車のバケットの上方空間を覆うようにパラソル状の上部フードを含むバケットテントを設けることで、降雨時であっても、作業者が雨に晒されることなく、円滑な高架作業が実施可能な作業環境を提供する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－０３１３８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の技術では、固縛機構（パラソル固定具）によってバケットに取り付けられるバケットテントの十分な安定性を確保できないおそれがあった。

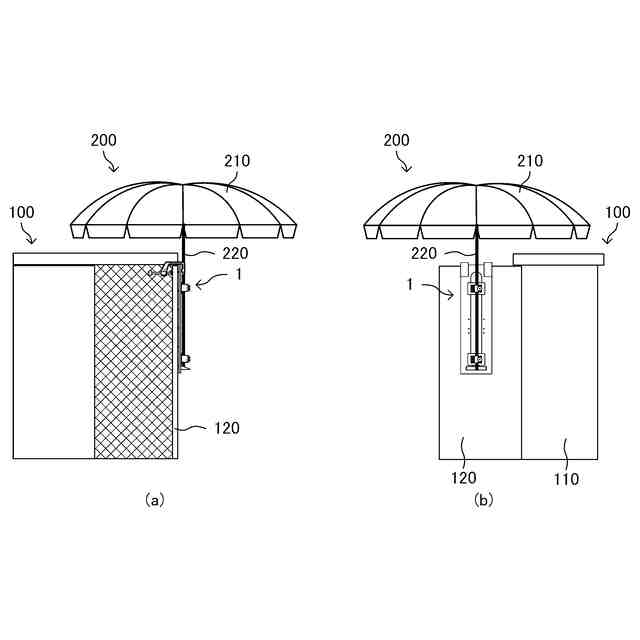

そこで、本発明が解決しようとする課題は、屋外で作業する作業者を雨や直射日光から守るためのパラソルを、配線盤、配電盤、バケット等の筐体に安定して固定することができるパラソル固定具を提供することである。
【課題を解決するための手段】
【０００５】
本発明は前述の課題の少なくとも一部を解決するためになされたものであり、以下の態様又は適用例として実現することが可能である。
【０００６】
［適用例１］
本適用例に係るパラソル固定具は、パラソルを支持し、筐体に固定されるパラソル固定具であって、前記パラソルの支柱が挿入されることで前記パラソルを支持する第１支持部材と、前記支柱が挿入されることで前記パラソルを支持する第２支持部材と、前記パラソルの落下を防止する落下防止部材と、前記第１支持部材、前記第２支持部材、及び前記落下防止部材が取り付けられたベース部材と、前記ベース部材との間で前記筐体を挟み込み、前記ベース部材を前記筐体に固定する第１筐体固定部材と、を備え、前記第１筐体固定部材は、前記ベース部材の端部に取り付けられ、前記ベース部材には、前記第１筐体固定部材から近い順に、前記第１支持部材、前記第２支持部材、及び前記落下防止部材が取り付けられている。
本適用例に係るパラソル固定具は、パラソルの支柱が挿入され、挿入されたパラソルを支持する２つの支持部材である第１支持部材及び第２支持部材が取り付けられたベース部材を備えているので、パラソルを安定して支持することができる。また、パラソル固定具は、ベース部材との間で筐体を挟み込む第１筐体固定部材を備えているので、厚さが異なる様々な筐体に安定して固定することができる。また、パラソル固定具は、ベース部材には、第１筐体固定部材から近い順に第１支持部材、第２支持部材、及び落下防止部材が取り付けられているので、仮に第１支持部材及び第２支持部材で支持されたパラソルに外的応力が加わっても、パラソルの落下を防止することができる。さらに、パラソル固定具は、ベース部材の一方の端部に取り付けられた第１筐体固定部材によって筐体に固定されるので、自重によって筐体への固定が安定する。したがって、屋外で作業する作業者を雨や
直射日光から守るためのパラソルをより安定して支持することができる。
【０００７】
［適用例２］

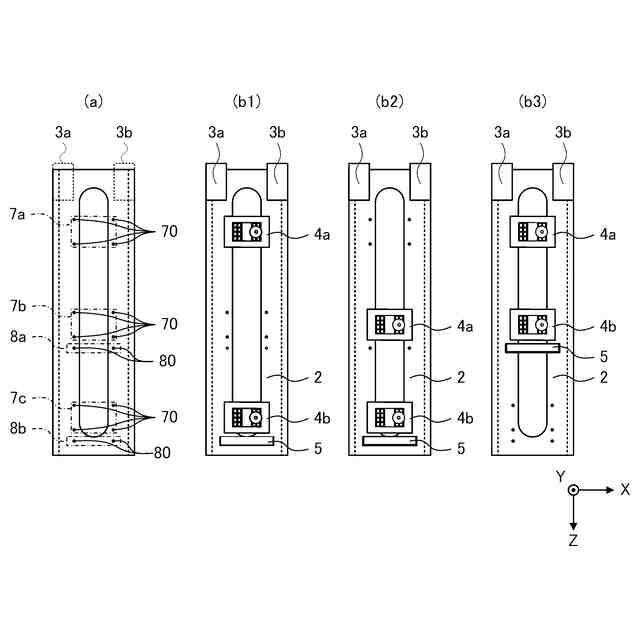

上記適用例に係るパラソル固定具において、前記第１支持部材及び前記第２支持部材は、前記ベース部材から取り外し可能であり、前記ベース部材は、前記第１筐体固定部材から近い順に、第１取付位置、第２取付位置、及び第３取付位置を有し、前記第１支持部材は、前記第１取付位置又は前記第２取付位置に取り付け可能であり、前記第２支持部材は、前記第２取付位置又は前記第３取付位置に取り付け可能であってもよい。

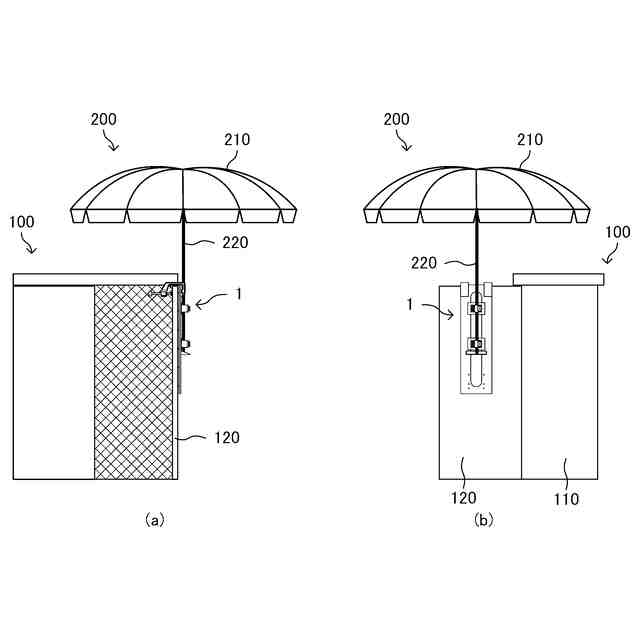

本適用例に係るパラソル固定具によれば、第１支持部材と第２支持部材とのベース部材への取り付け位置を、支持するパラソルの種類に応じて変更することができるので、様々な種類のパラソルを安定して支持することができる。また、本適用例に係るパラソル固定具によれば、第１支持部材と第２支持部材とのベース部材への取り付け位置を適宜変更することができるので、支持するパラソルの高さを変更することができる。これにより、作業者の作業環境に応じて最適な位置でパラソルを支持することが可能となり、作業者に、より良い作業環境を提供することができる。
【０００８】
［適用例３］
上記適用例に係るパラソル固定具において、前記ベース部材の前記端部に取り付けられ、前記ベース部材との間で前記筐体を挟み込み、前記ベース部材を前記筐体に固定する第２筐体固定部材をさらに備えてもよい。
本適用例によれば、第１筐体固定部材と第２筐体固定部材とが、ベース部材との間で筐体を挟み込むことで、パラソル固定具をより強固に筐体に固定することができるので、パラソル固定具により支持されるパラソルの安定性がさらに向上する。
【０００９】
［適用例４］
上記適用例に係るパラソル固定具において、前記ベース部材の前記端部には、カラビナの取り付けが可能な貫通孔が形成されていてもよい。
本適用例によれば、貫通孔に取り付けられたカラビナを用いて、パラソル固定具の落下を防止するためのワイヤーやロープを容易に取り付けることができるので、パラソル固定具の筐体からの落下を防止することができる。
【００１０】
［適用例５］
上記適用例に係るパラソル固定具において、前記ベース部材の前記筐体と接する部分には、ゴムが取り付けられていてもよい。
本適用例によれば、ゴムによってベース部材と筐体との間の摩擦抵抗を大きくすることができるので、パラソル固定具の筐体からの落下を防止できるとともに、パラソル固定具により支持されるパラソルの安定性がさらに向上する。
（【００１１】以降は省略されています）
